Люк-невидимка «Усиленный» для фанкойлов и систем вентиляции — под покраску
Основные характеристики
| Материал профиля | Алюминиевая труба (рама 30х30 мм, дверца 10х20 мм) |
| Тип монтажа | Потолочный, независимый (на шпильки) |
| Глубина | 70 мм (с замками) |

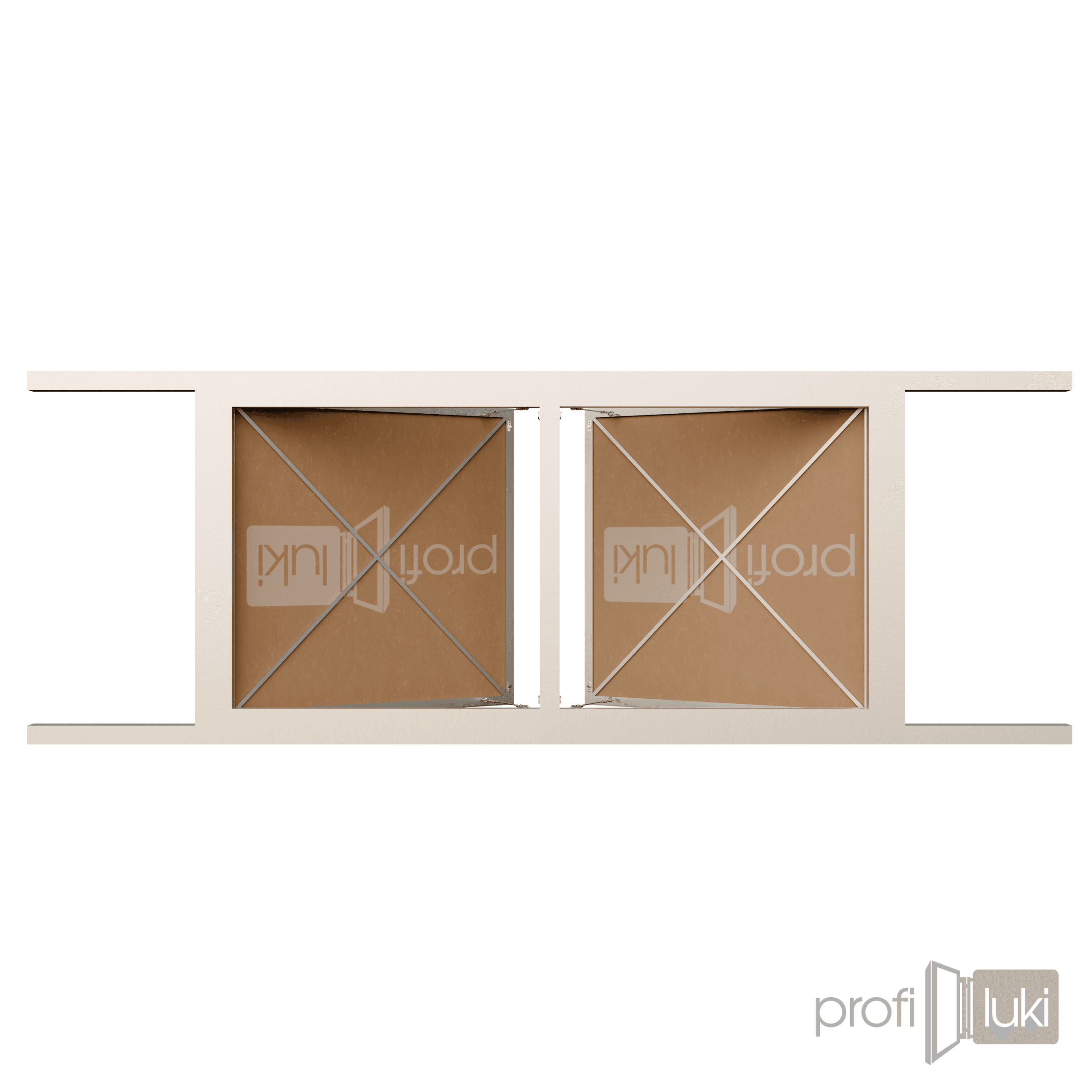

Назначение и Особенности Потолочный люк типа «Усиленный» от ProfiLuki — это инженерное решение для объектов, где необходимо скрыть доступ к массивным коммуникациям (фанкойлы, блоки VRV, фильтры), сохранив идеальную геометрию потолка. В отличие от стандартных бытовых лючков, серия «Усиленный» обладает высокой пространственной жесткостью. Внешний каркас сварен из алюминиевой трубы 30х30 мм, а дверца армирована ребрами жесткости 10х20 мм. Это гарантирует, что люк не деформируется «винтом» и не провиснет под собственным весом даже при больших размерах.
Механизм и Безопасность
-

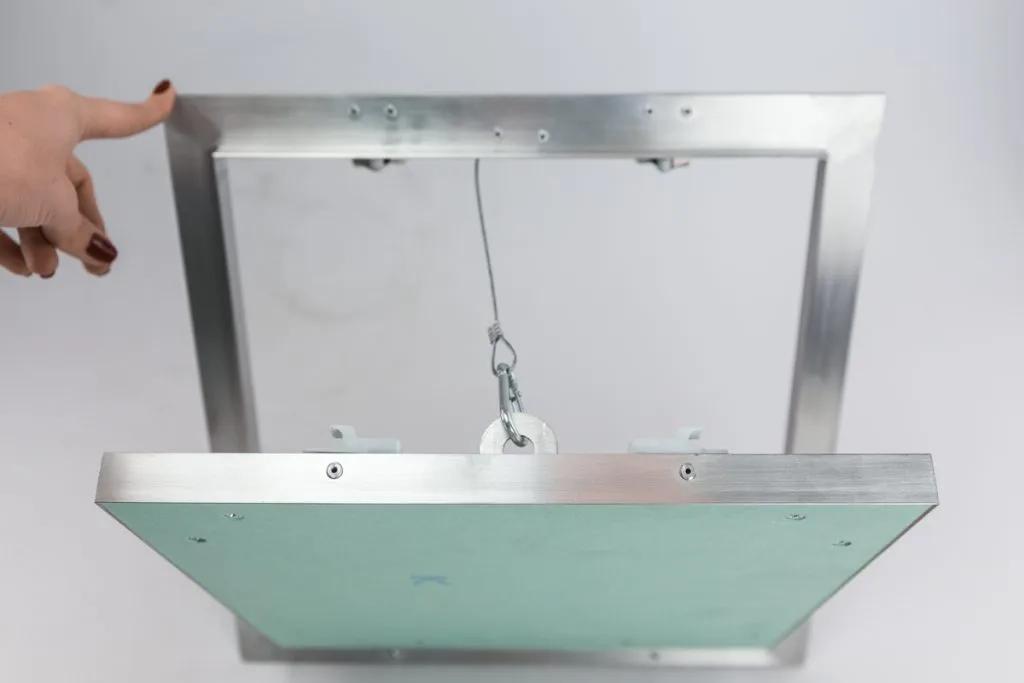

Немецкая фурнитура: Оригинальные замки Mini Latch (Германия) позволяют открывать дверцу легким нажатием (система Push-to-Open) без ручек и присосок.
-
Технический габарит: При проектировании ниши важно учитывать, что общая глубина люка вместе с замками составляет около 70 мм.
-

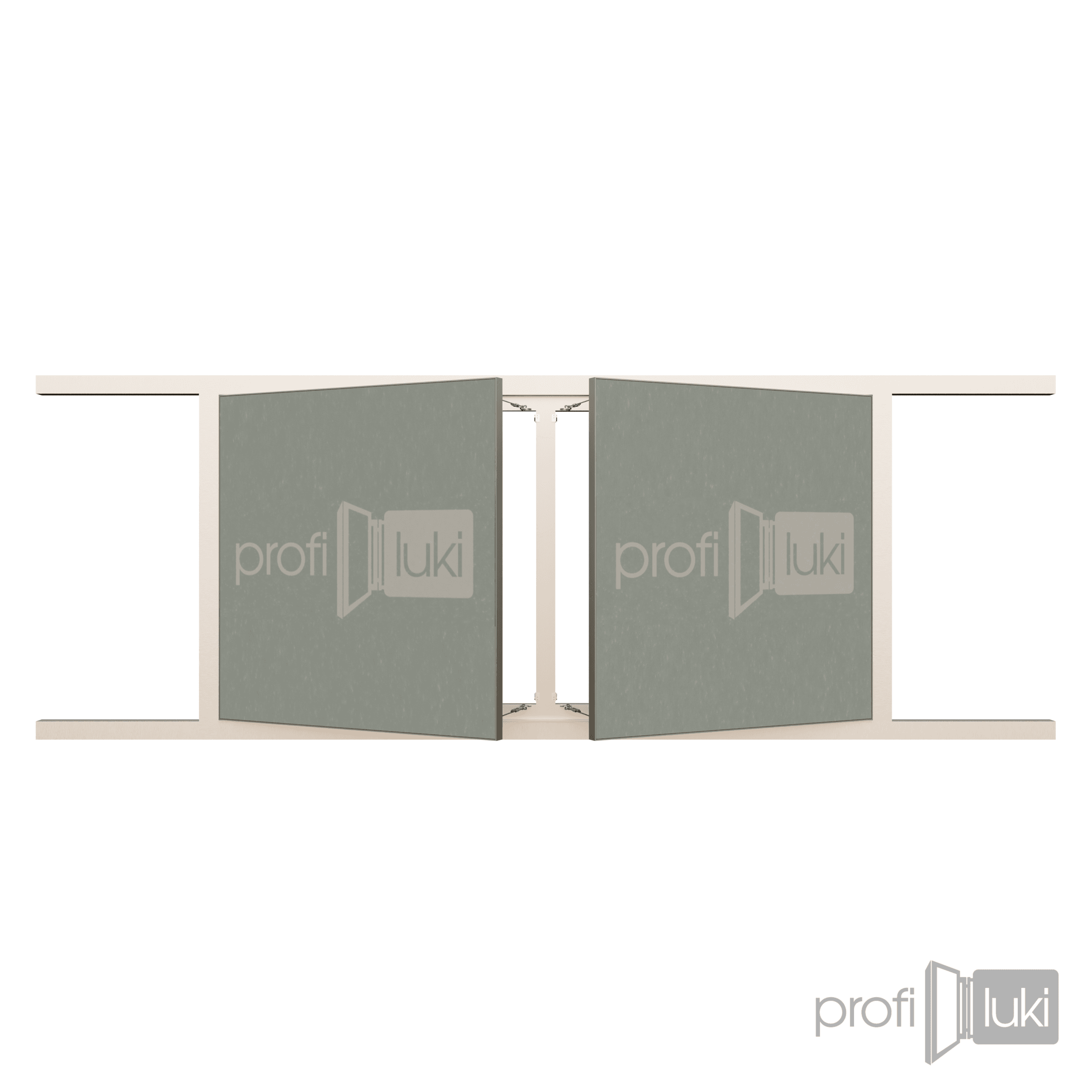

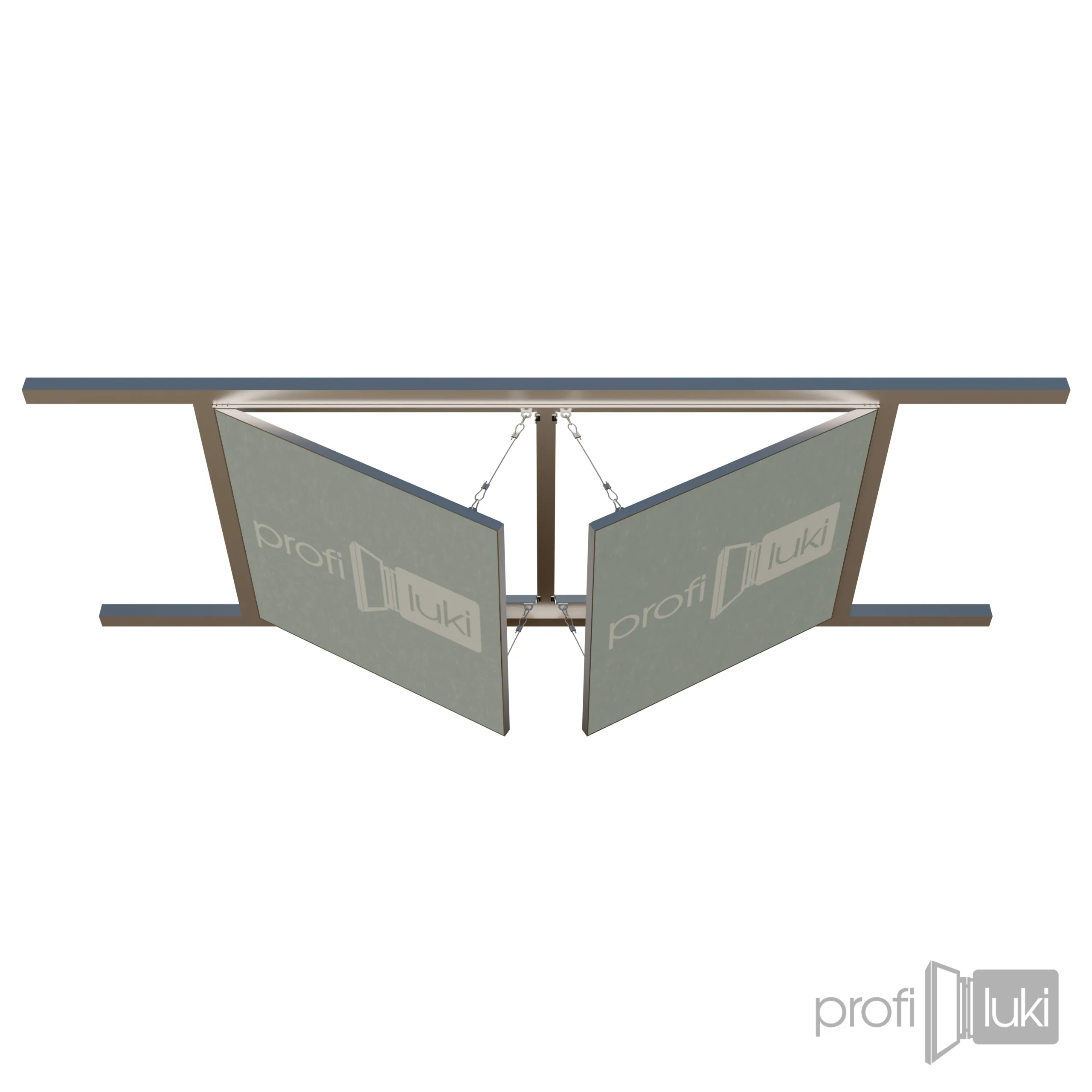

Съемные перегородки: В многостворчатых моделях (2-х и 3-х дверных) перегородки между створками сделаны полностью съемными. Это позволяет получить чистый проем без мешающих элементов, что дает возможность беспрепятственно опускать или поднимать оборудование при его обслуживании или замене.
-

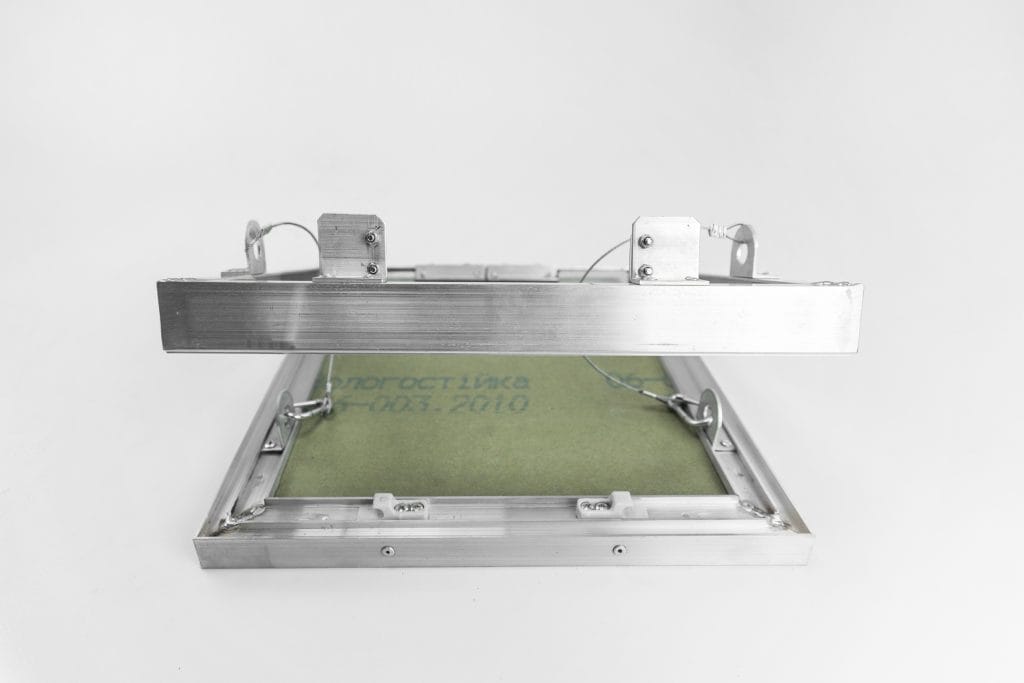

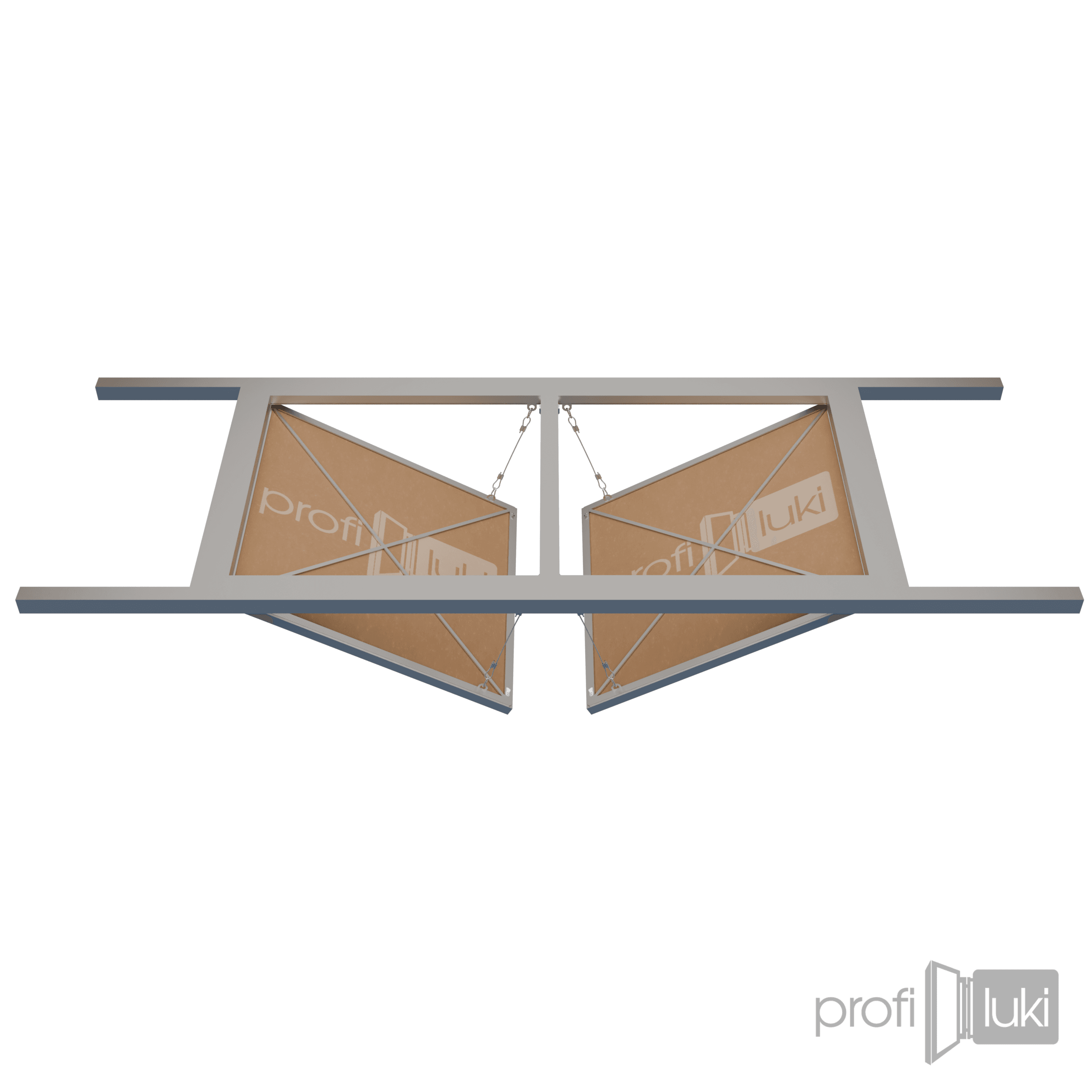

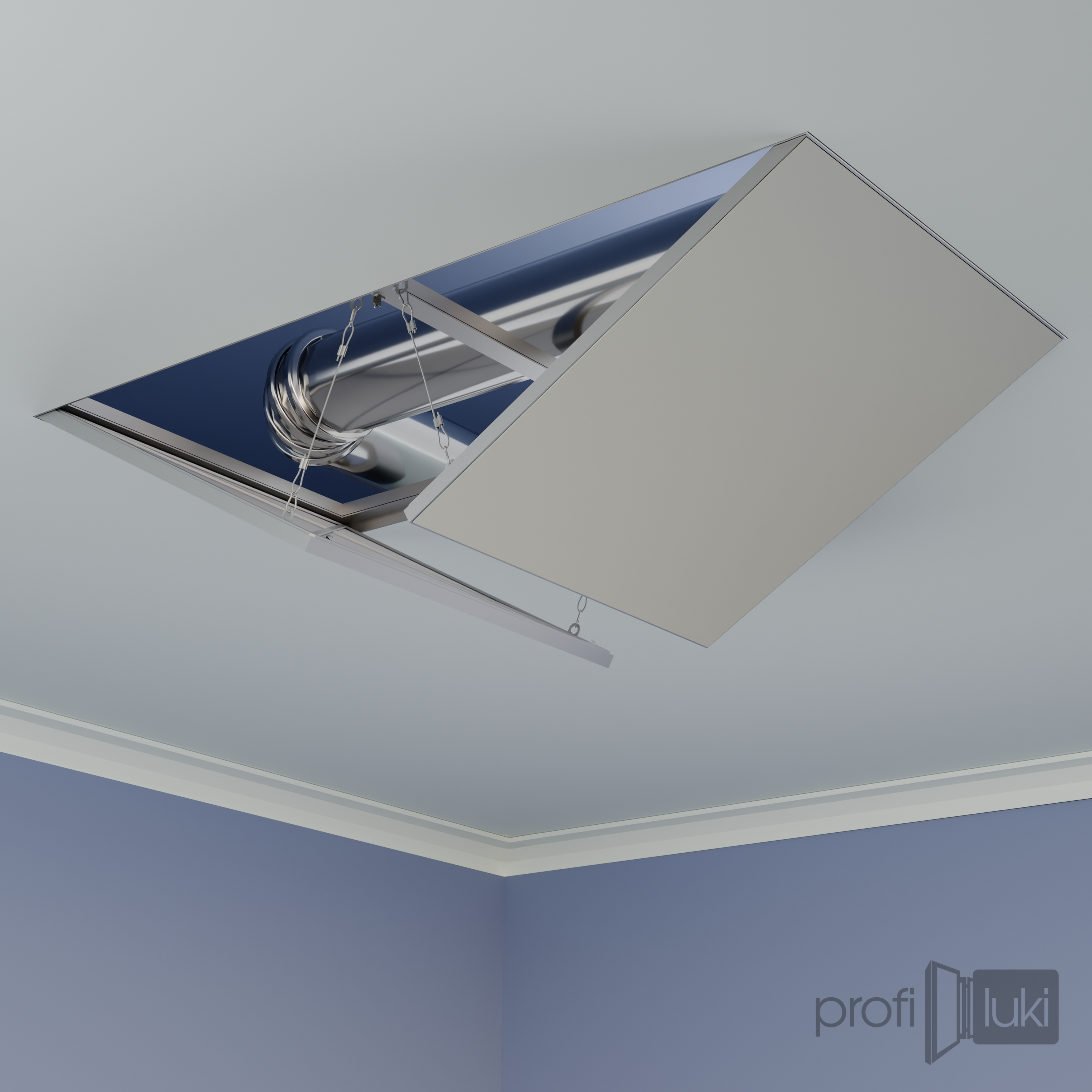

Безопасность: Люк оборудован системой страховочных тросиков, которые предотвращают внезапное падение дверцы при открывании вниз.
Сервис «Под ключ» и Гарантия Мы обеспечиваем полный цикл работ: приедем на замер, изготовим, доставим и установим. Мы уверены в качестве и предоставляем гарантию не только на сами люки, но и на их монтаж нашими специалистами.
Индивидуальное изготовление Люк производится строго под заказ по вашим размерам кратно 1 мм.
-
Конфигурация: 1-но, 2-х или 3-х створчатые модели.
-
Тип открывания: Распашной (на усиленных петлях) или Съемный (дверца полностью отстегивается — идеально для труднодоступных мест).
При выборе размера люка серии «Усиленный» необходимо учитывать три ключевых параметра: Размер заказа, Внешний габарит и Чистое световое окно.
Важно: По всему периметру люк обшит усиленной алюминиевой трубой сечением 30 мм. Эта труба не входит в размер при заказе и добавляется к нему сверху.
1. Расчет внешнего габарита
Ваш размер заказа — это размер проема, который вы хотите перекрыть. Фактический внешний размер люка будет больше на 60 мм по каждой стороне.
-
Пример: При заказе люка 1000х1000 мм, фактический внешний габарит составит 1060х1060 мм.
2. Расчет чистого светового окна
Световое окно — это полезное свободное пространство, которое остается при открытых дверцах. В него должно проходить ваше оборудование (кондиционеры, блоки вентиляции).
Формула расчета (от размера при заказе):
-
Люк на петлях (распашной): Ширина (длинная сторона) минус 120 мм, Высота минус 80 мм.
-
Люк со съемными дверцами (на захватах): Ширина(длинная сторона) минус 90 мм, Высота минус 80 мм.
Наглядный пример для размера 1000 х 1000 мм:
| Параметр расчета (на примере 1000х1000) | Люк на ПЕТЛЯХ | Люк СЪЕМНЫЙ |
|---|---|---|
| Размер при заказе | 1000 х 1000 мм | 1000 х 1000 мм |
| Внешний габарит (с трубой 30 мм) | 1060 х 1060 мм | 1060 х 1060 мм |
| Световое окно: Ширина (L) | 880 мм (-120) | 910 мм (-90) |
| Световое окно: Высота (H) | 920 мм (-80) | 920 мм (-80) |
Люк-невидимка тип «Усиленный» — это высокотехнологичное изделие, требующее точной и аккуратной установки. Длительная эксплуатация гарантирована только при условии правильного встраивания в конструкцию подвесного потолка из ГКЛ с фиксацией на вертикальных и горизонтальных связях.
Внимание: Работы производятся на высоте — строго соблюдайте правила личной безопасности!
Инструменты и материалы:
-
Шпилька оцинкованная М8 и распорная втулка (анкер) М8.
-
Гайки и шайбы М8.
-
Ключ торцевой (13 мм) и ключ рожковый.
-
Ножовка по металлу и саморезы по металлу.
-
Дрель и сверла (Ø 8,5 мм и Ø 20 мм).
Порядок выполнения работ:
-

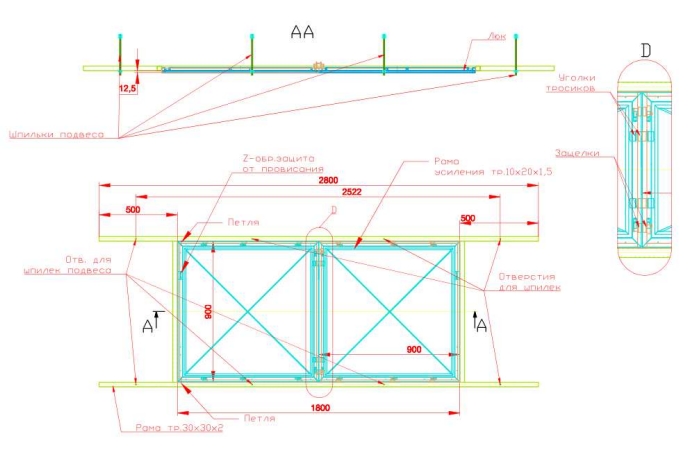

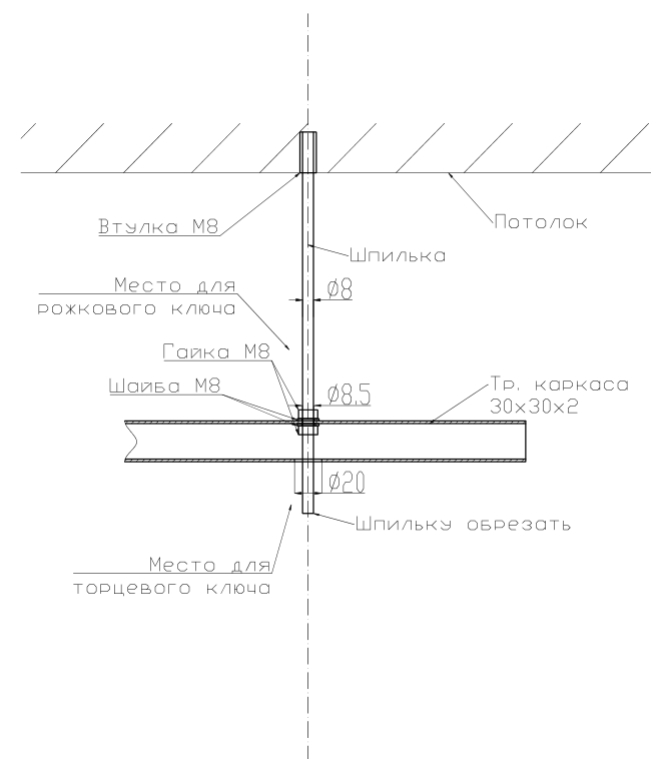

Подготовка рамы: На алюминиевом каркасе (труба 30х30х2 мм) разметьте места под шпильки. Установите 4 шпильки по углам. Если сторона люка превышает 600 мм, установите дополнительные шпильки с шагом не более 600 мм.
-
Сверление отверстий: Просверлите в каркасе сквозные отверстия на одной оси: верхнее — Ø 8,5 мм, нижнее — Ø 20 мм (для доступа торцевого ключа к гайке).
-
Крепление к перекрытию: Разметьте и просверлите отверстия в железобетонной плите перекрытия строго соосно отверстиям в раме. Установите распорные втулки М8 и вкрутите в них шпильки.
-
Установка и нивелирование: Навесьте люк на шпильки. С помощью гаек и шайб выставьте люк идеально по горизонту в одной плоскости с будущим потолком и надежно зафиксируйте. Выступающие концы шпилек обрежьте.
-

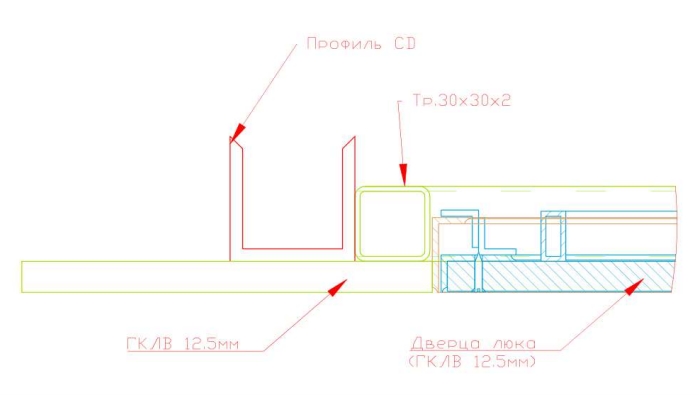

Создание периметра: Со всех 4-х сторон люка смонтируйте несущий оцинкованный профиль (типа CD-60), связав его с общим каркасом подвесного потолка.
-
Обшивка гипсокартоном: Зашейте потолок листами ГКЛ.
-
ВАЖНО: Саморезы вкручиваются ТОЛЬКО в оцинкованный профиль CD-60.
-
КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО крепить ГКЛ к алюминиевому каркасу люка или передавать на него любые нагрузки от веса потолка.
-
-
Финишная отделка: Произведите шпаклевание и окраску.
ГЛАВНОЕ ПРАВИЛО: Сразу после шпатлевания необходимо полностью открыть дверцы люка. Если шпаклевка попадет в швы и застынет — она заклинит механизм, и люк будет безвозвратно испорчен!
