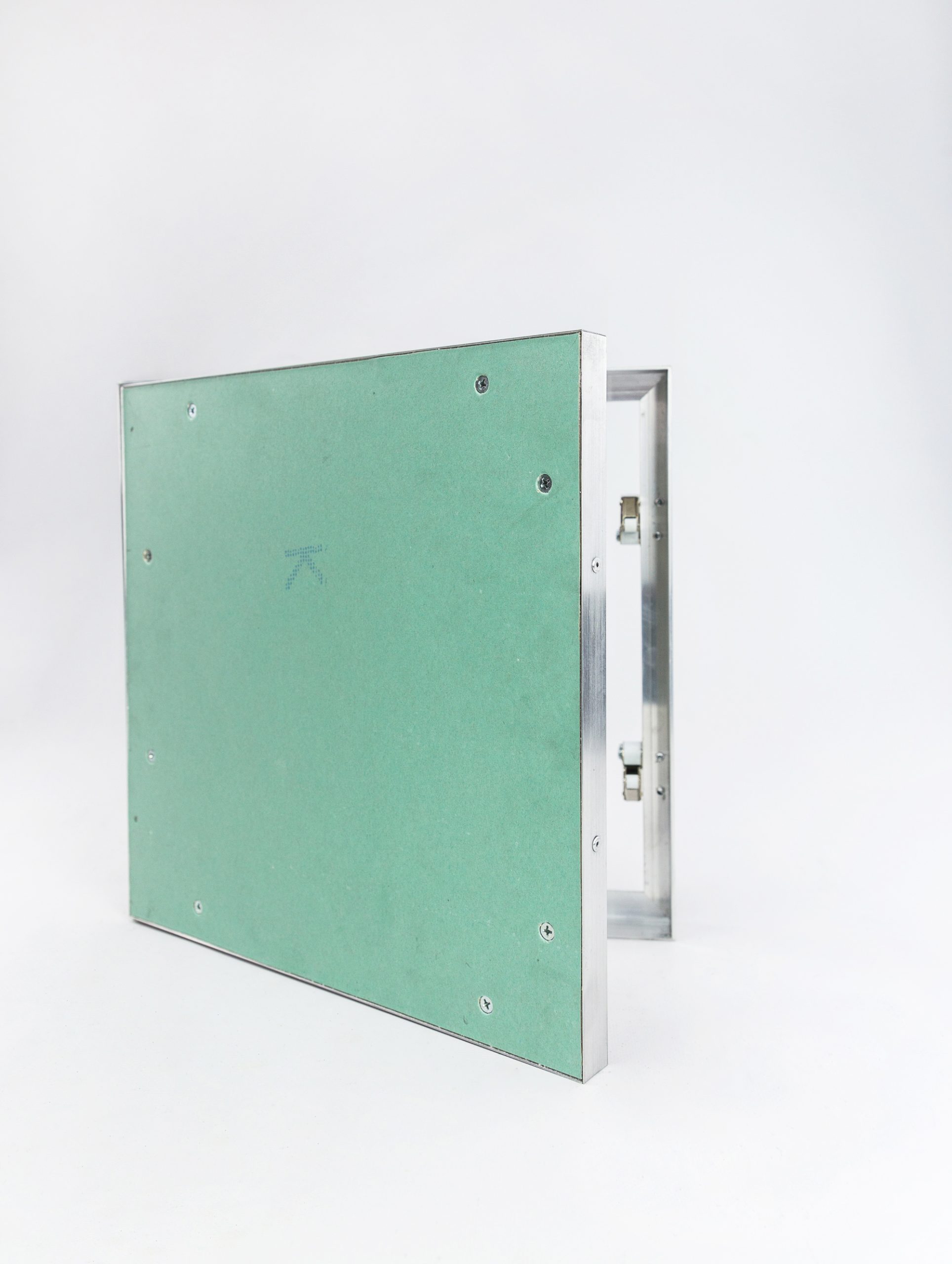

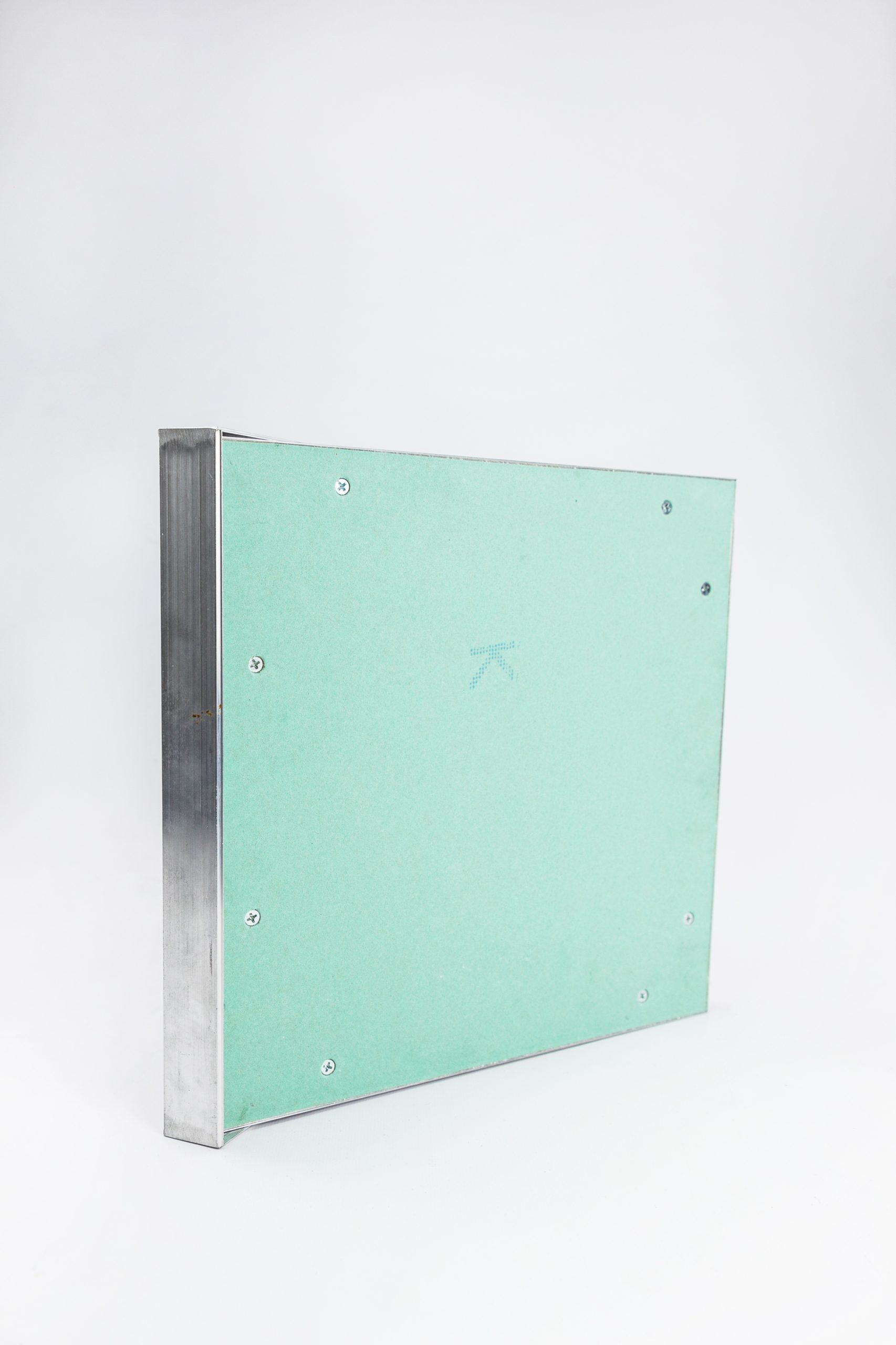

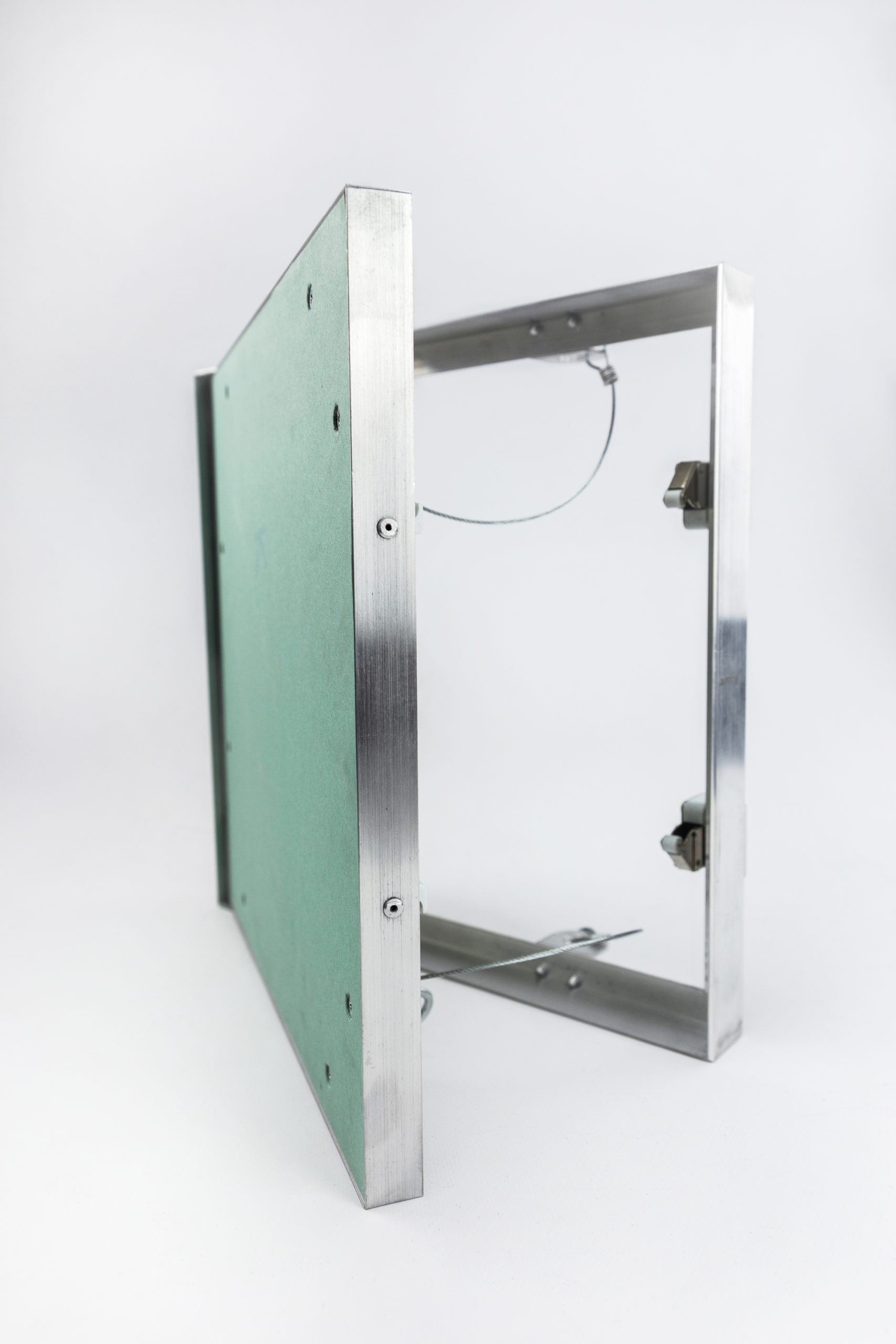

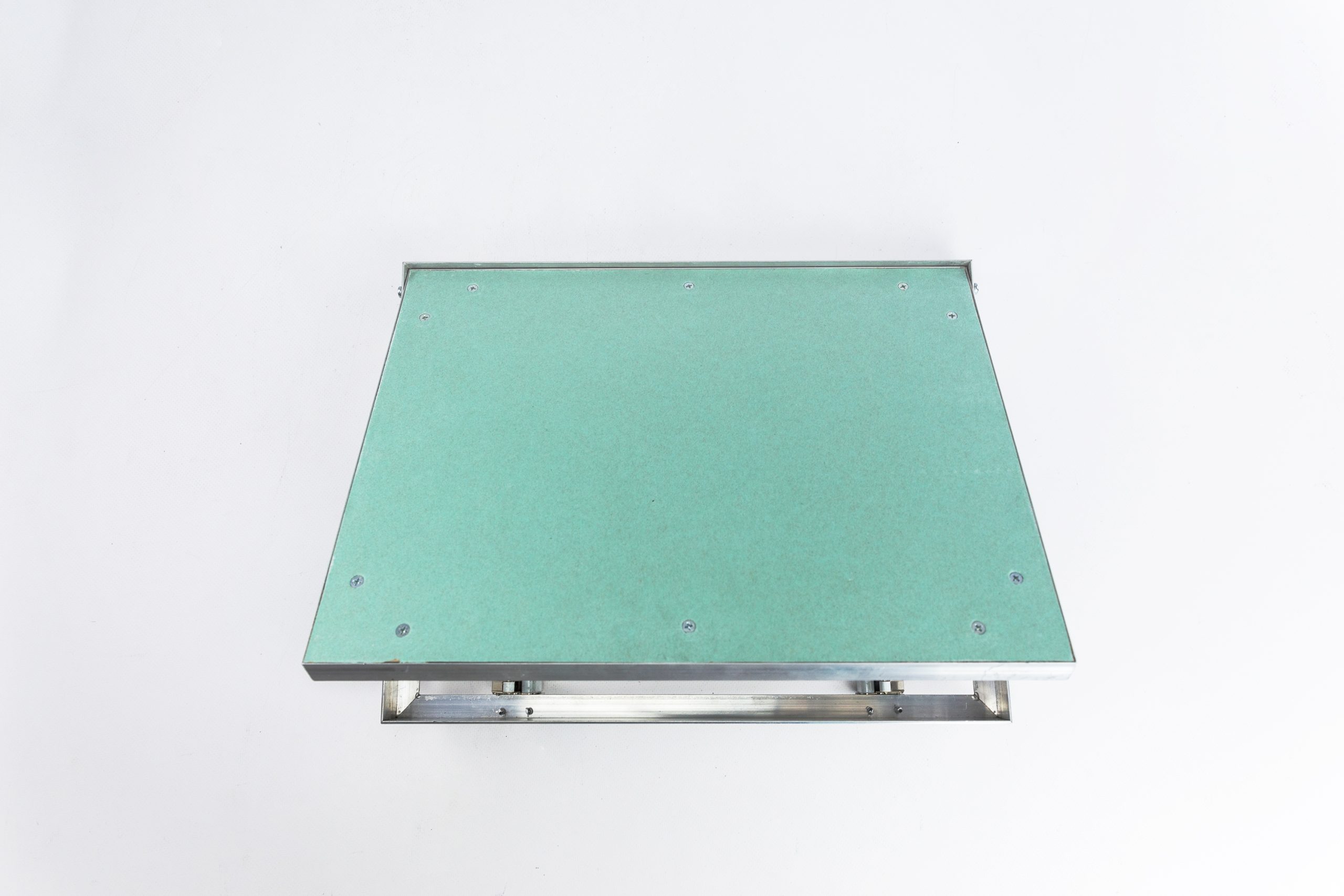

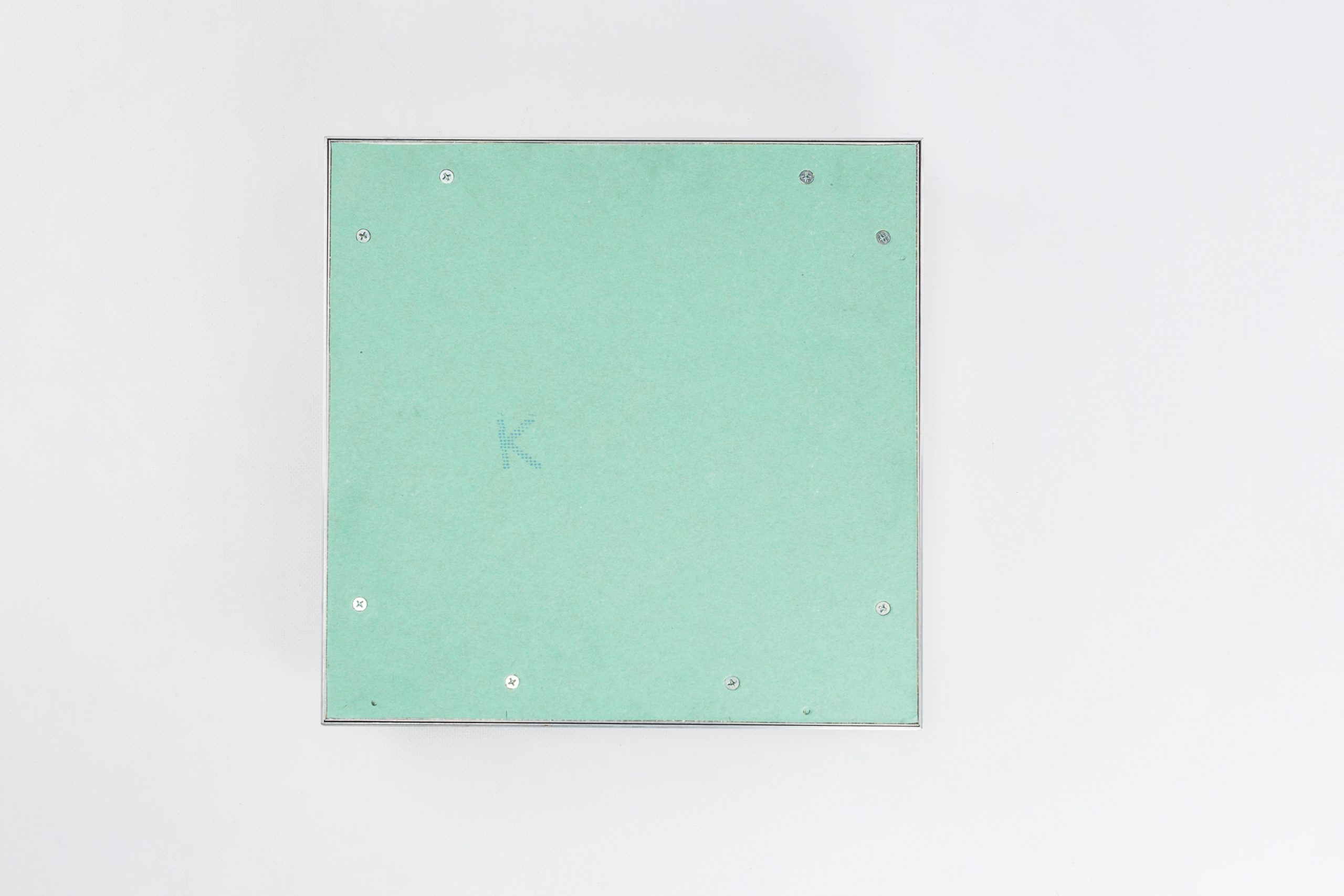

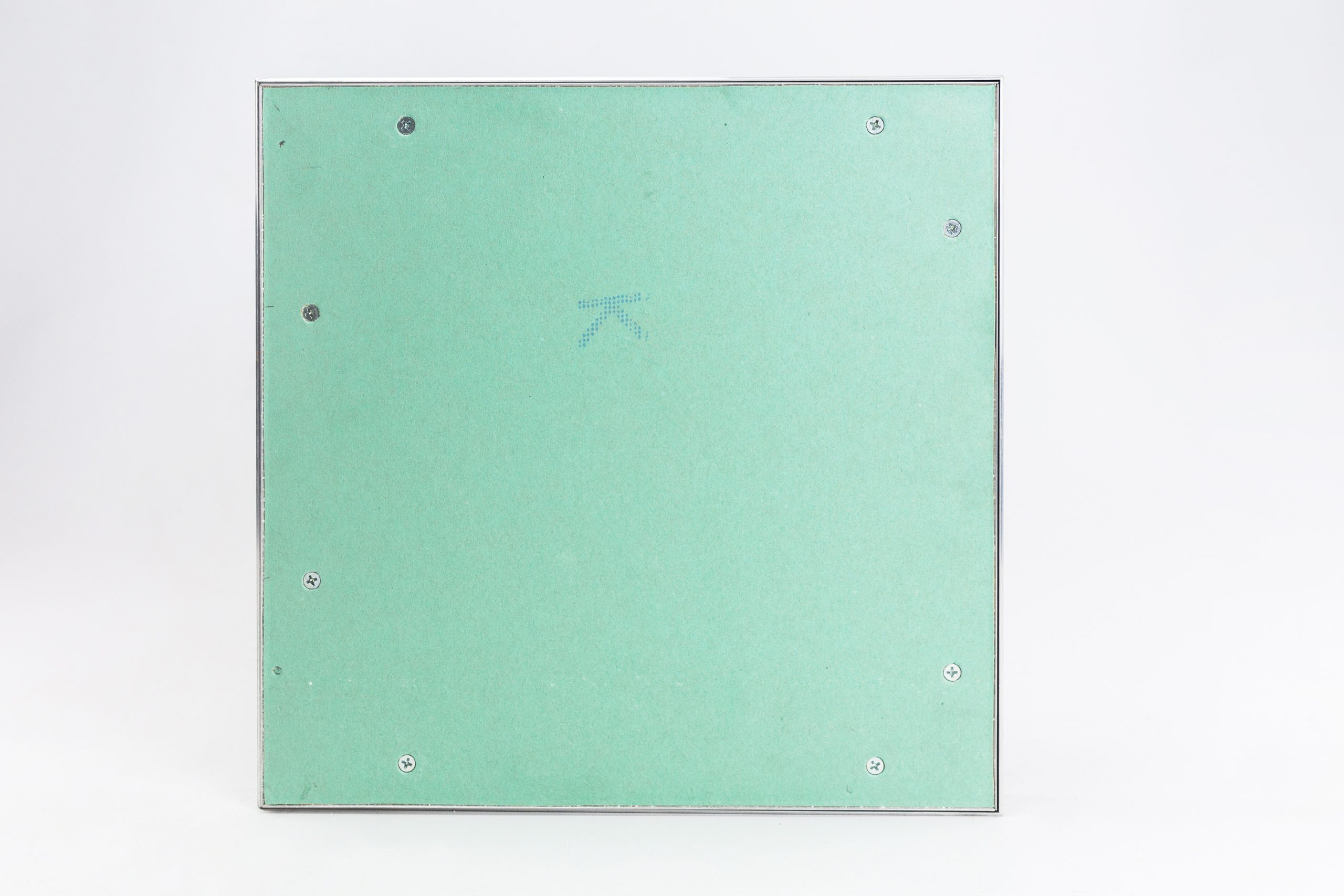

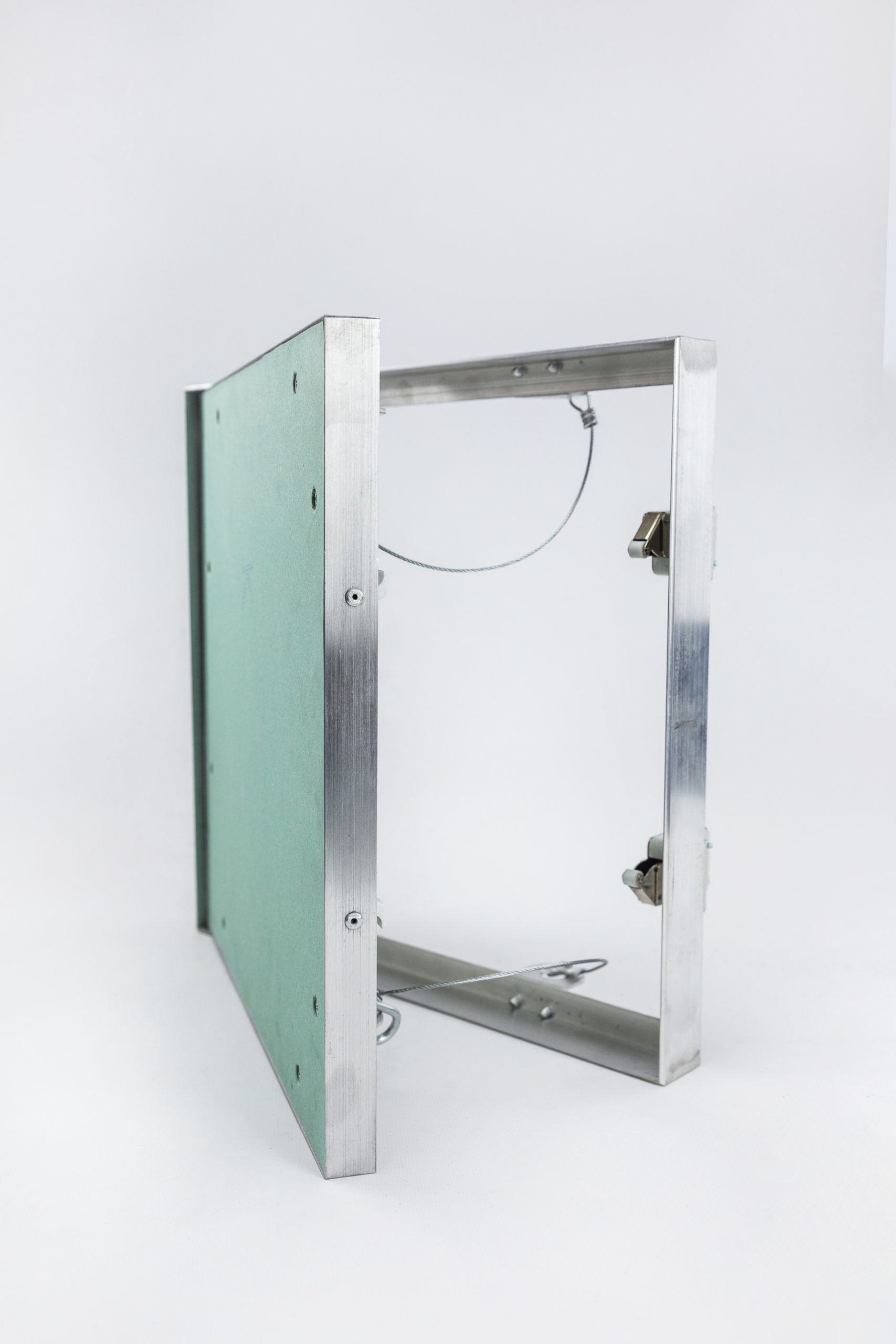

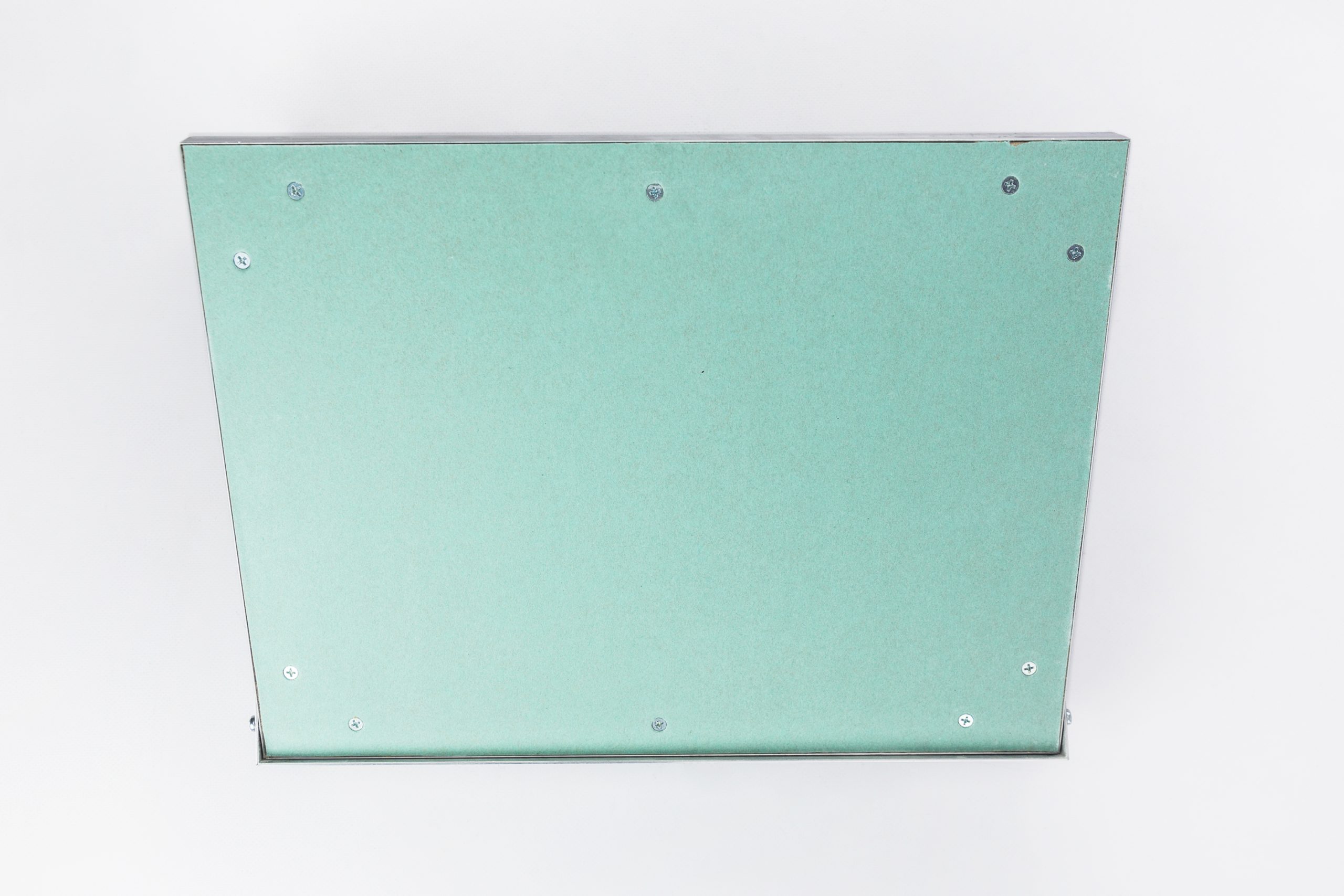

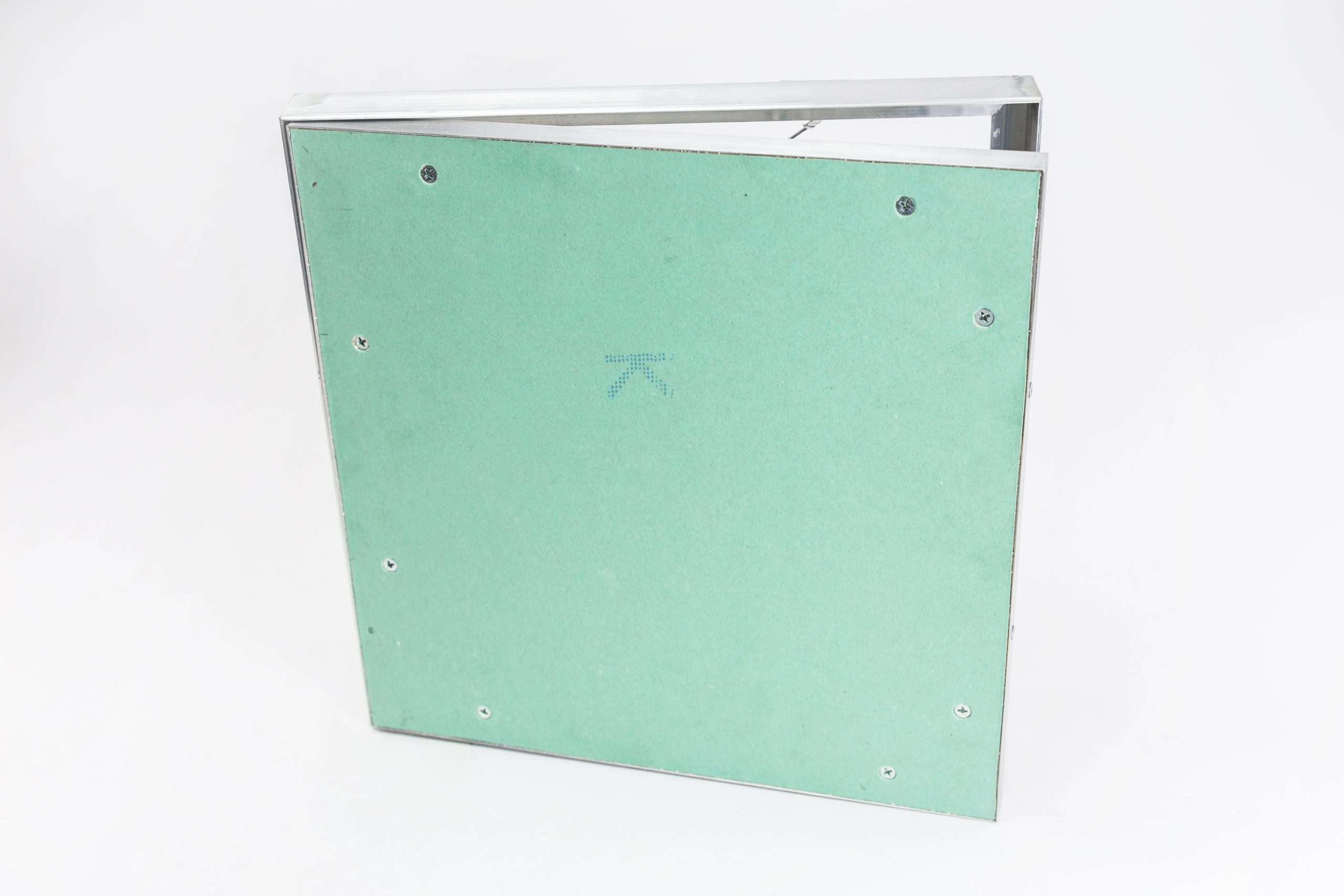

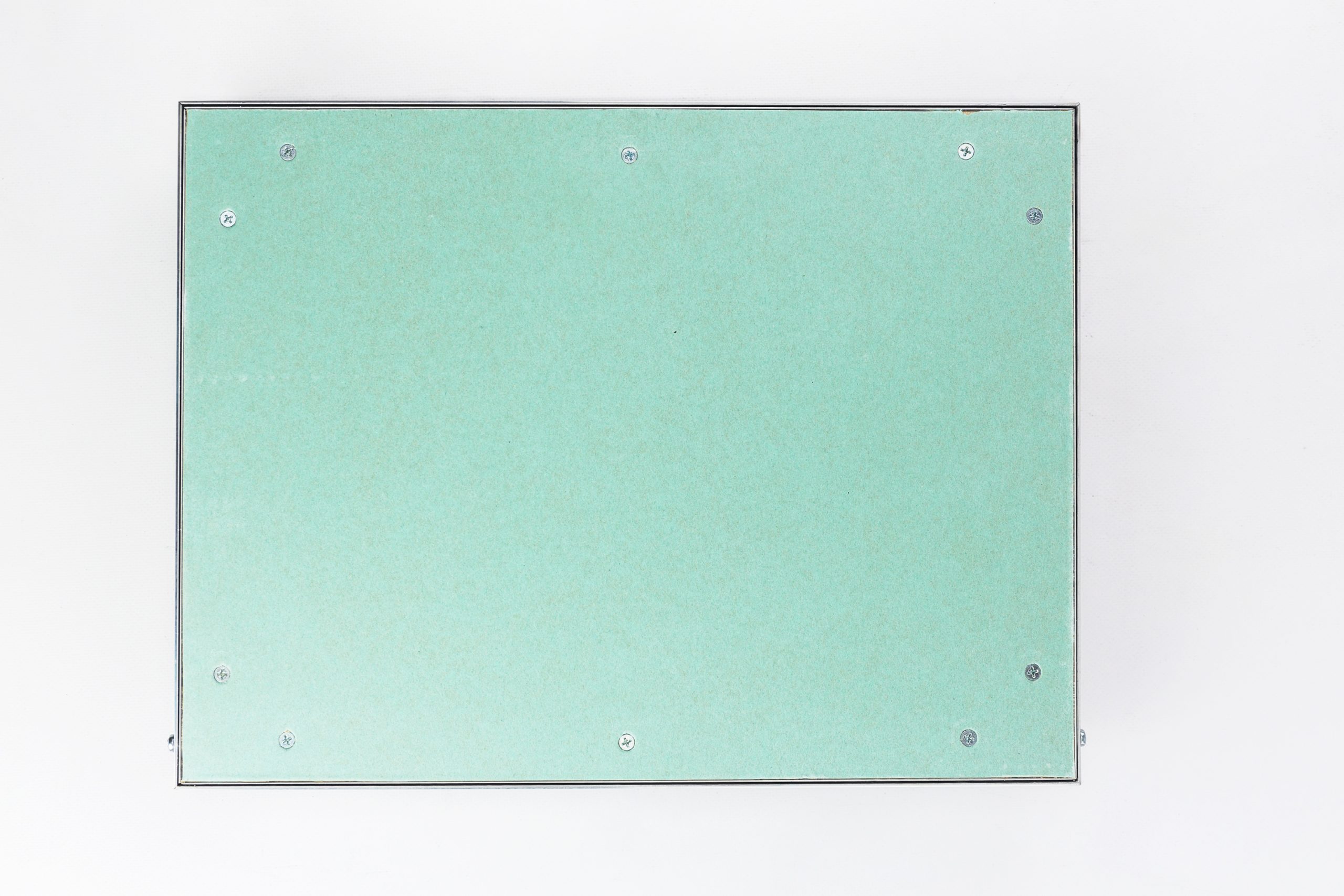

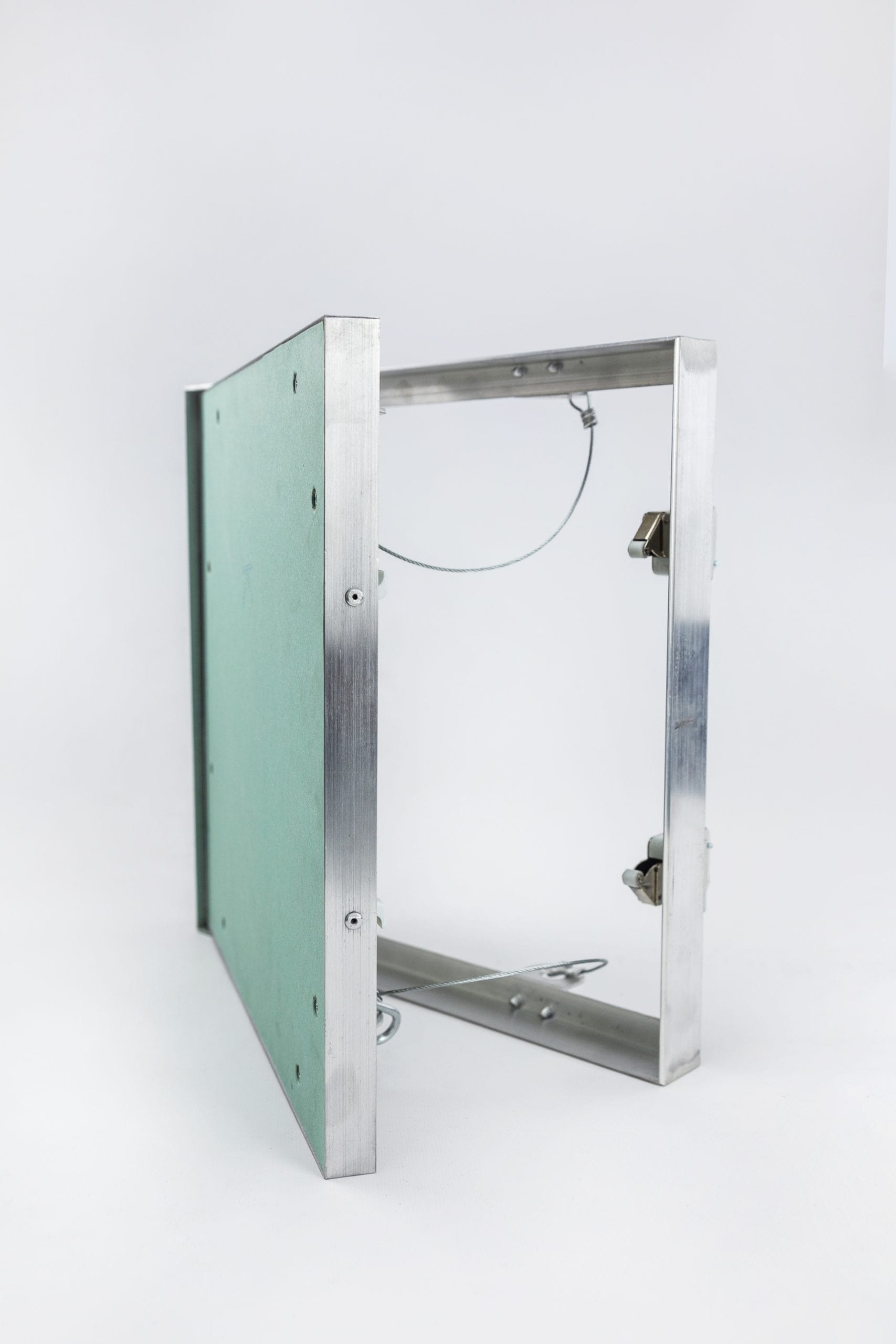

Люк-невидимка «Короб» со съёмной дверцей
Основные характеристики
| Материал каркаса: | Экструдированный алюминиевый профиль |
| Возможная отделка: | Лёгкое (краска, штукатурка и т.п.) |
Ревизионный люк «Короб» со съёмной дверцей ProfiLuki: монтаж в готовый проём
Модель «Короб» со съёмной дверцей — наиболее универсальный тип ревизионного люка под покраску для установки в готовые проёмы с жёстким периметром. В отличие от петельной версии, дверца полностью снимается на захватах без инструментов — незаменимо для угловых и труднодоступных мест.
Когда нужна съёмная дверца вместо петельной?
- Угловой монтаж: люк установлен в углу — для открытия петли нет места.
- Вплотную к препятствию: труба, профиль или другая конструкция блокирует поворот дверцы.
- Максимальный доступ: нужно полностью убрать дверцу для работы с габаритным оборудованием.
- Фанкойлы и инженерные узлы: обслуживание оборудования в узких нишах.
Конструкция и материалы

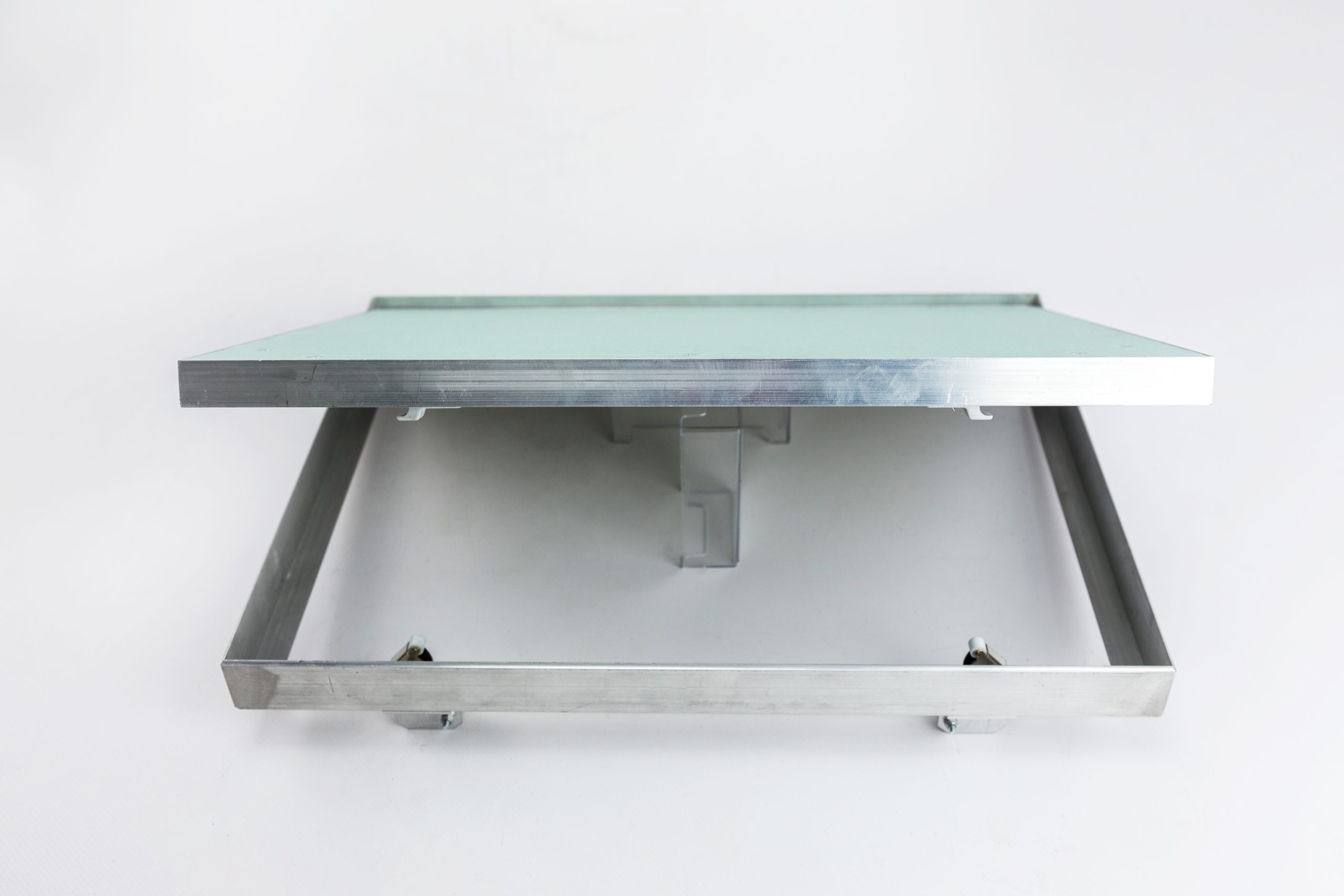

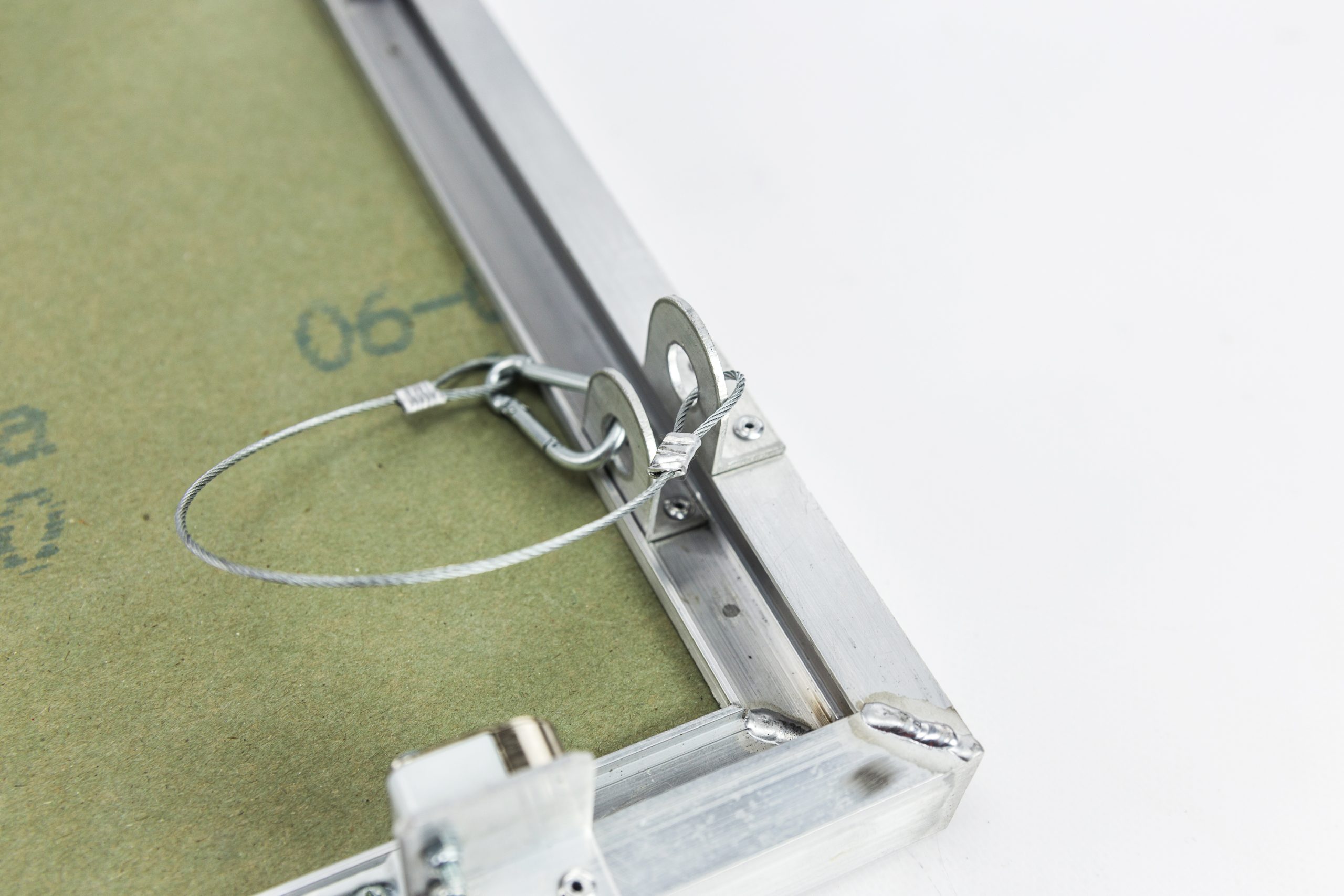

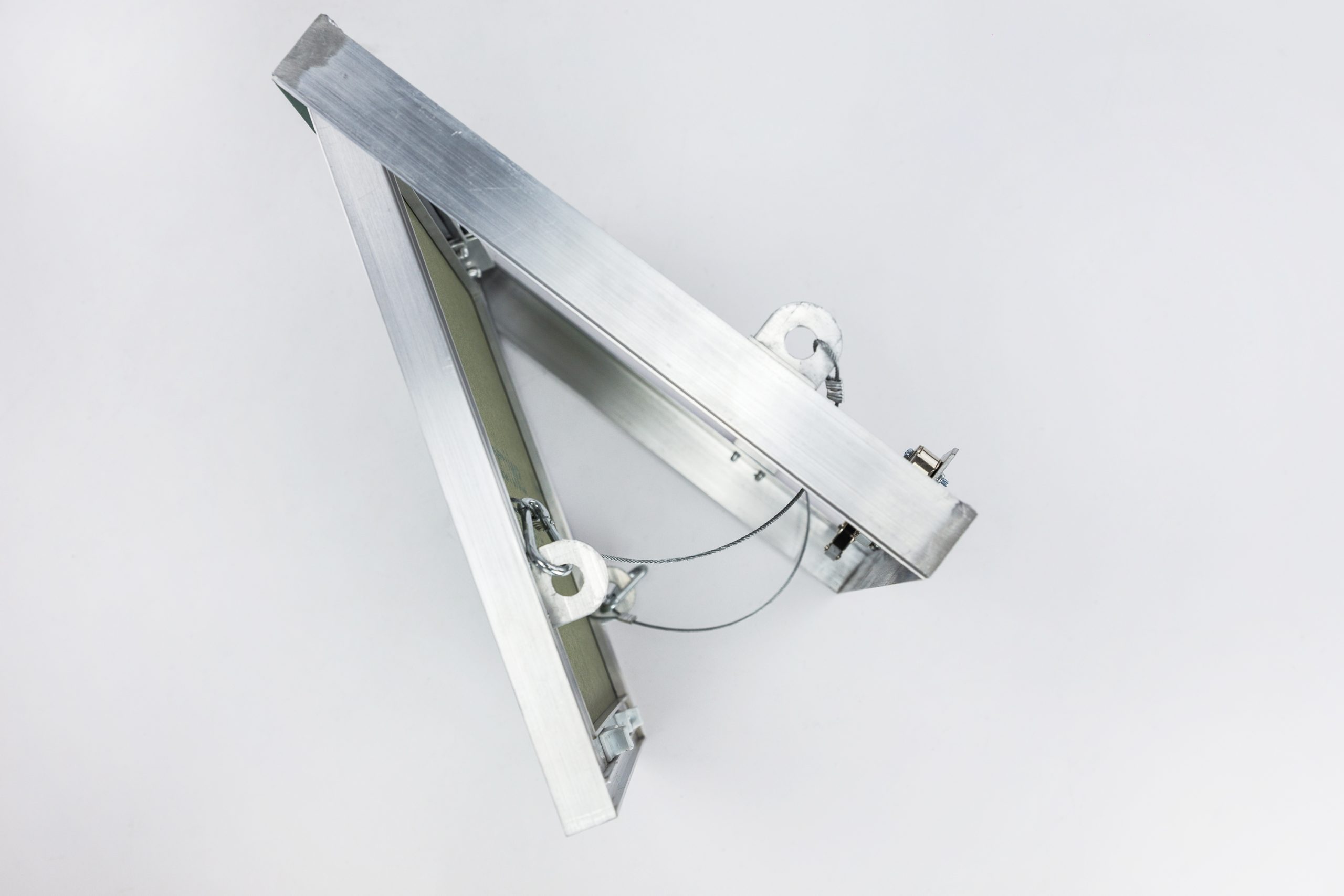

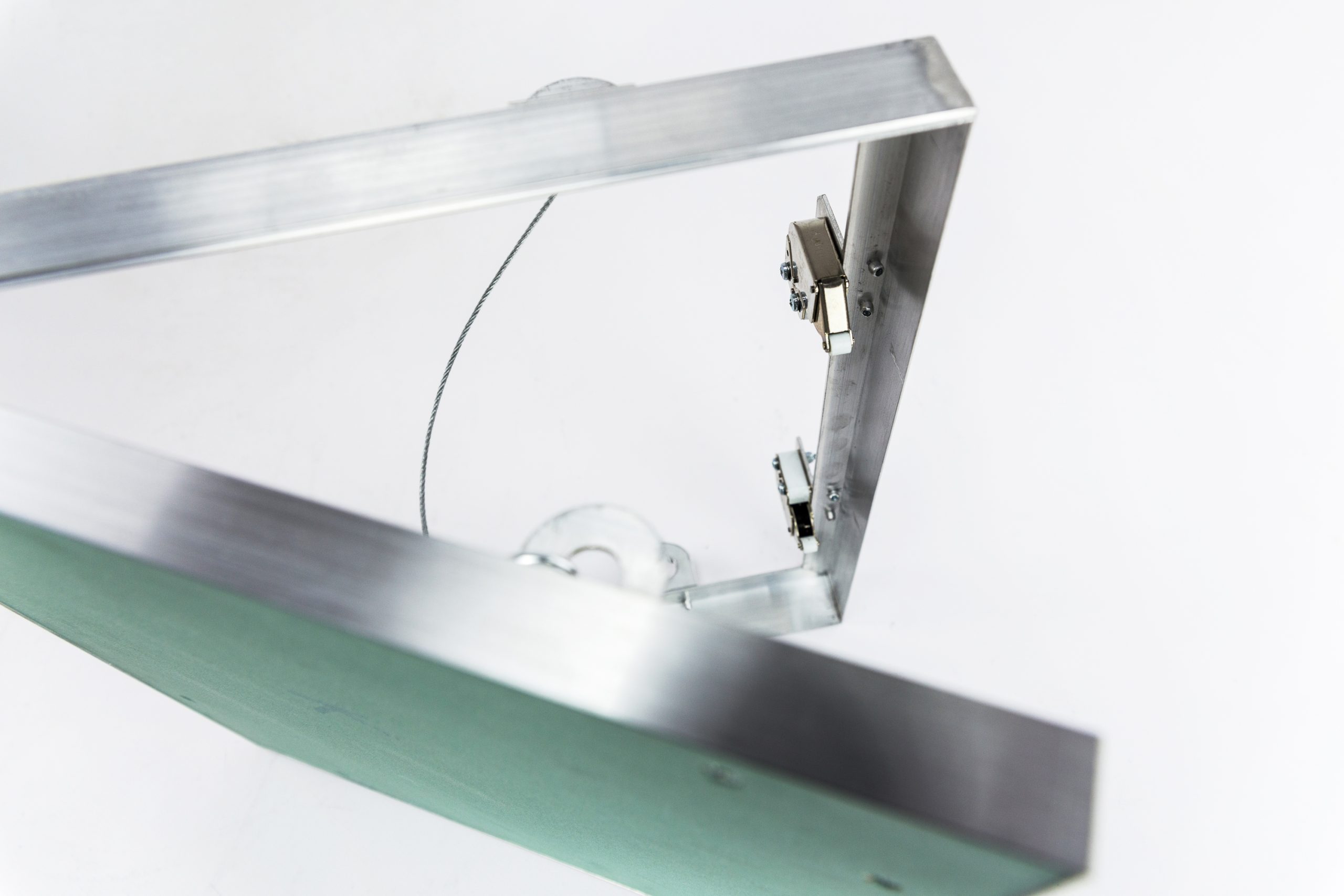

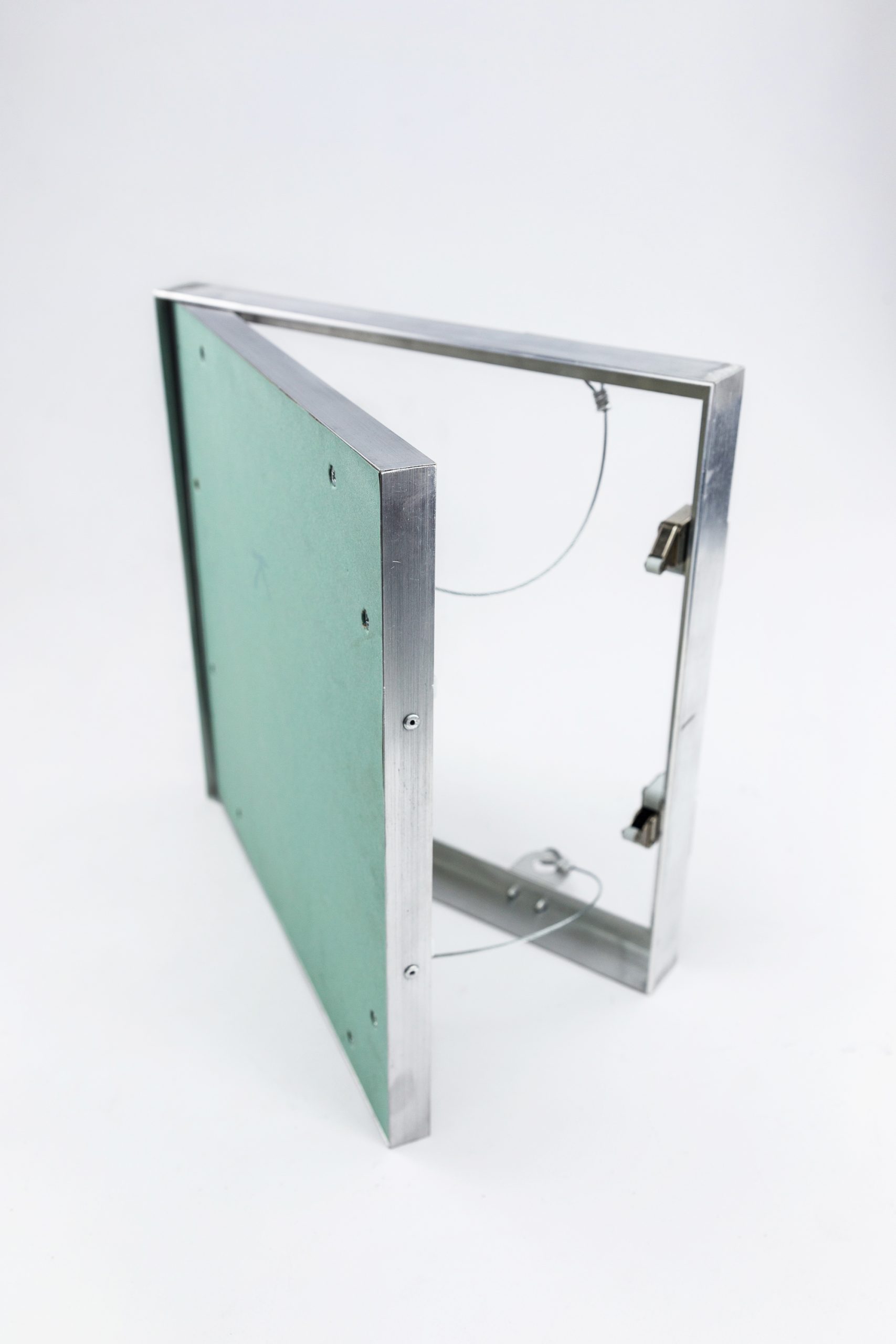

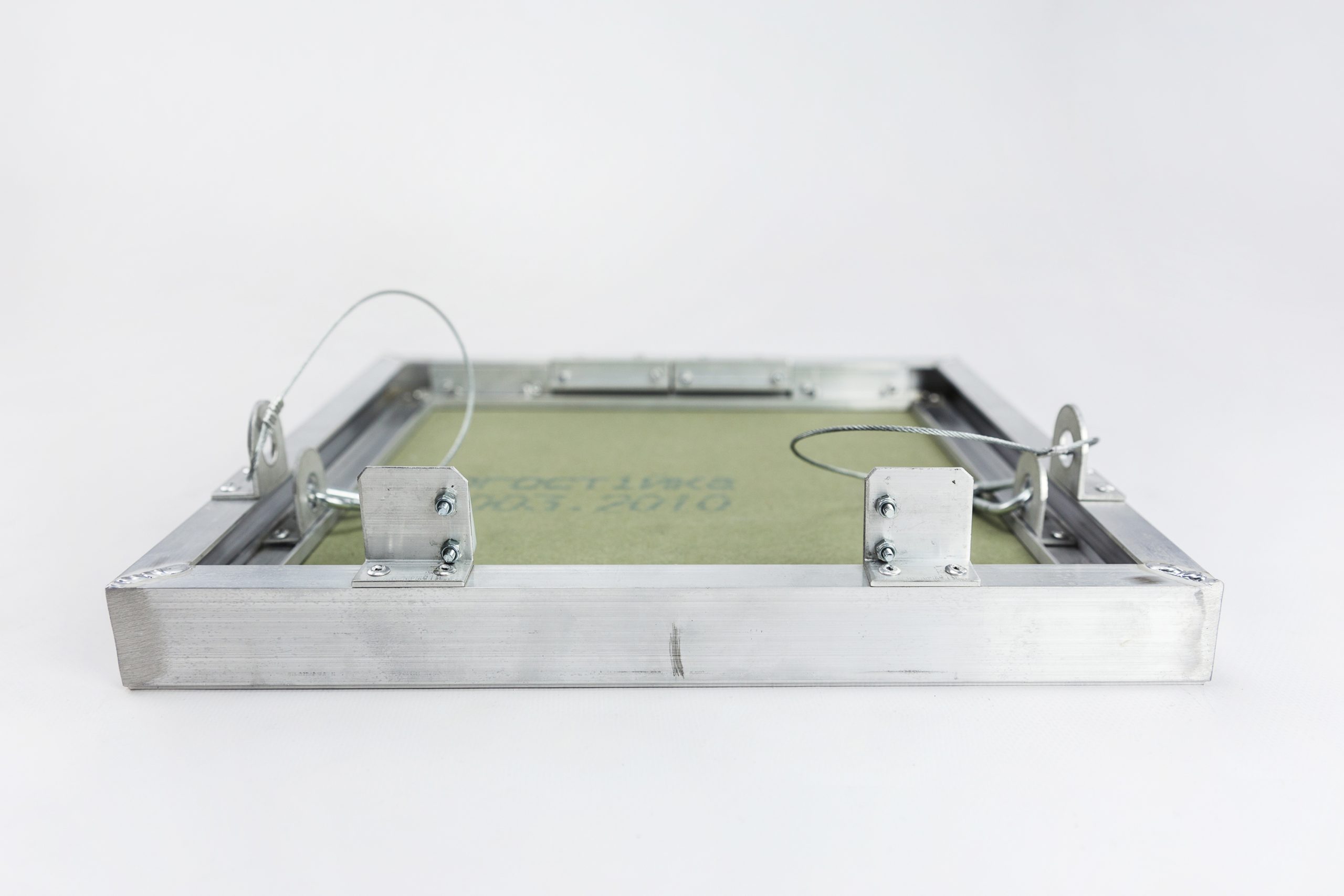

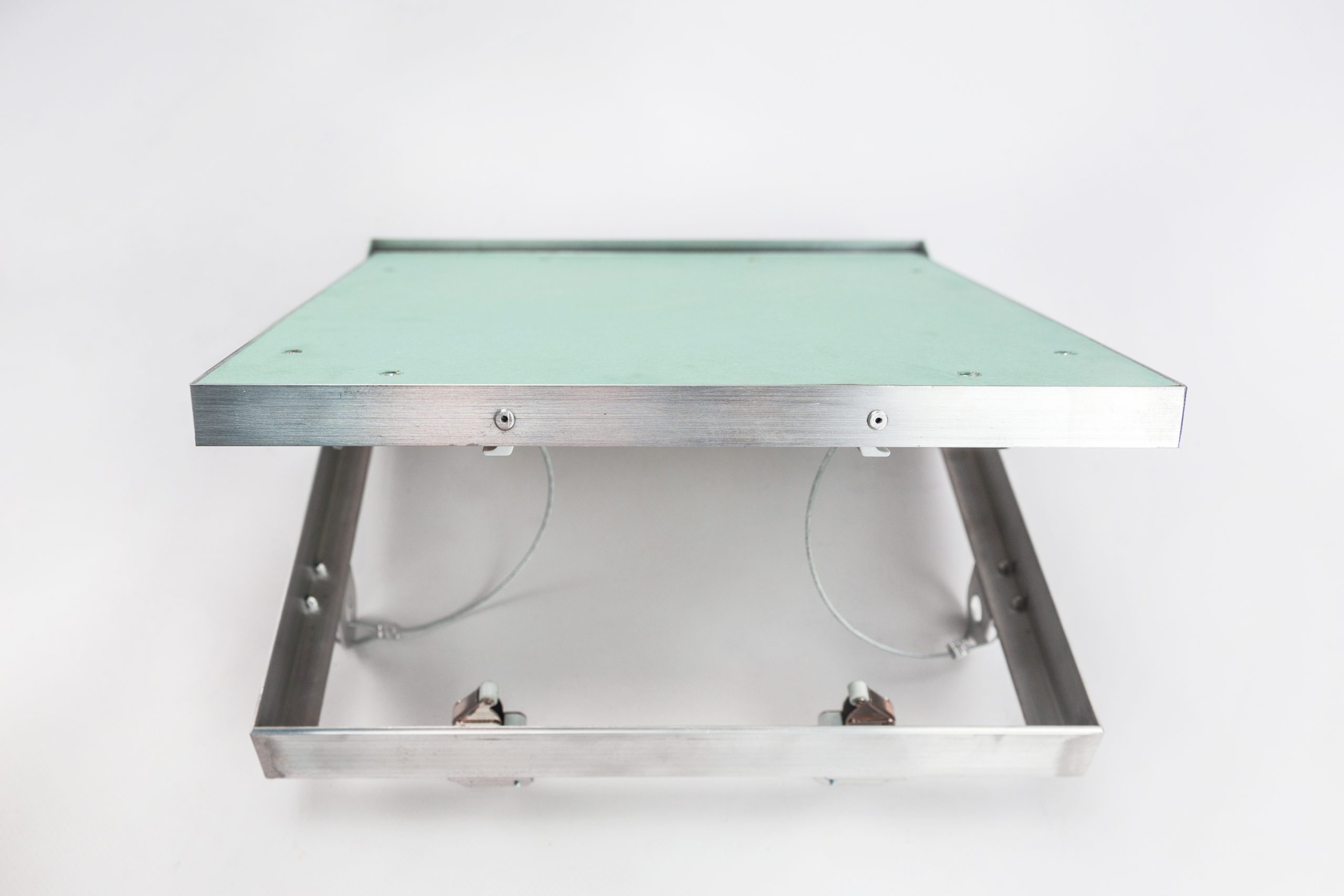

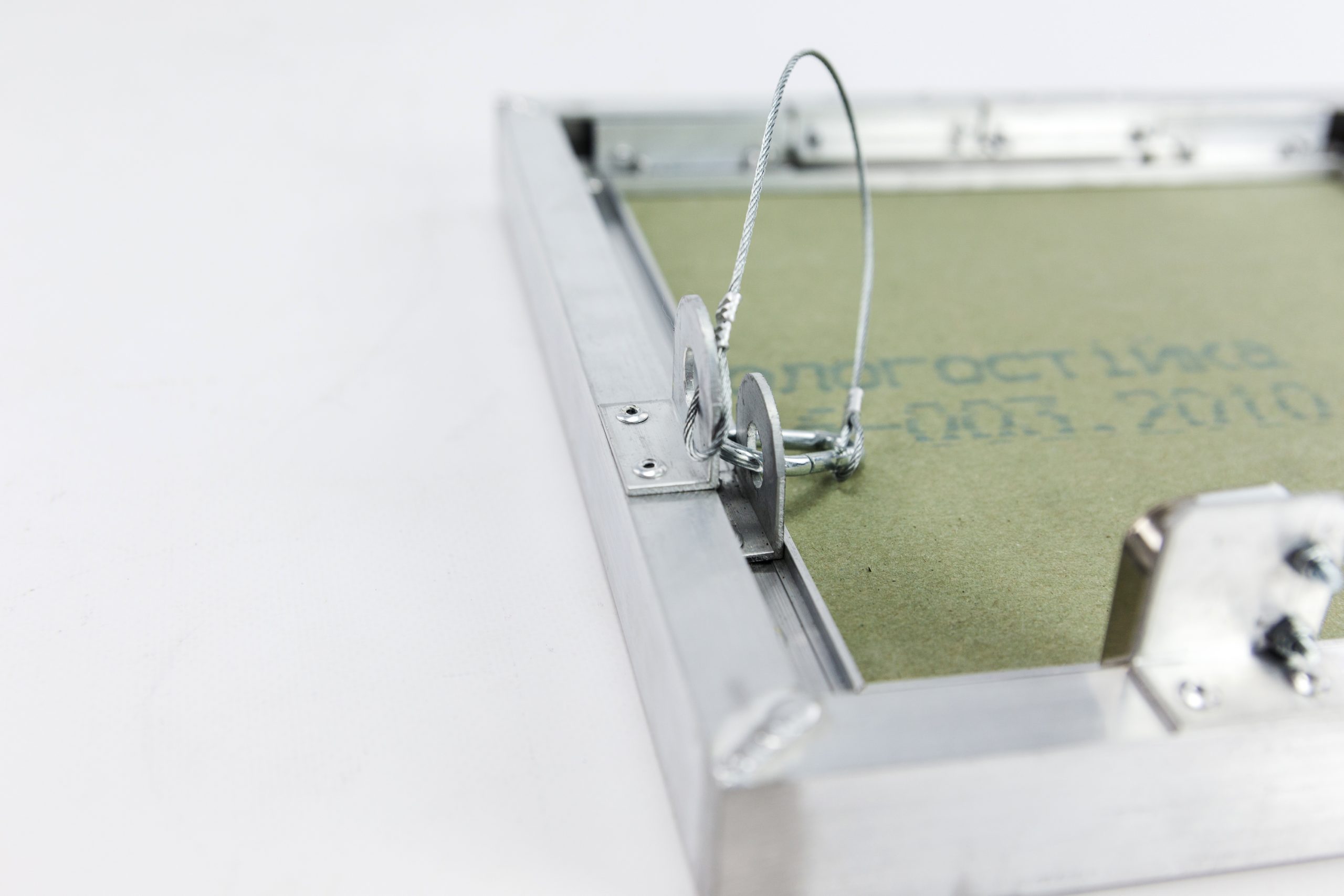

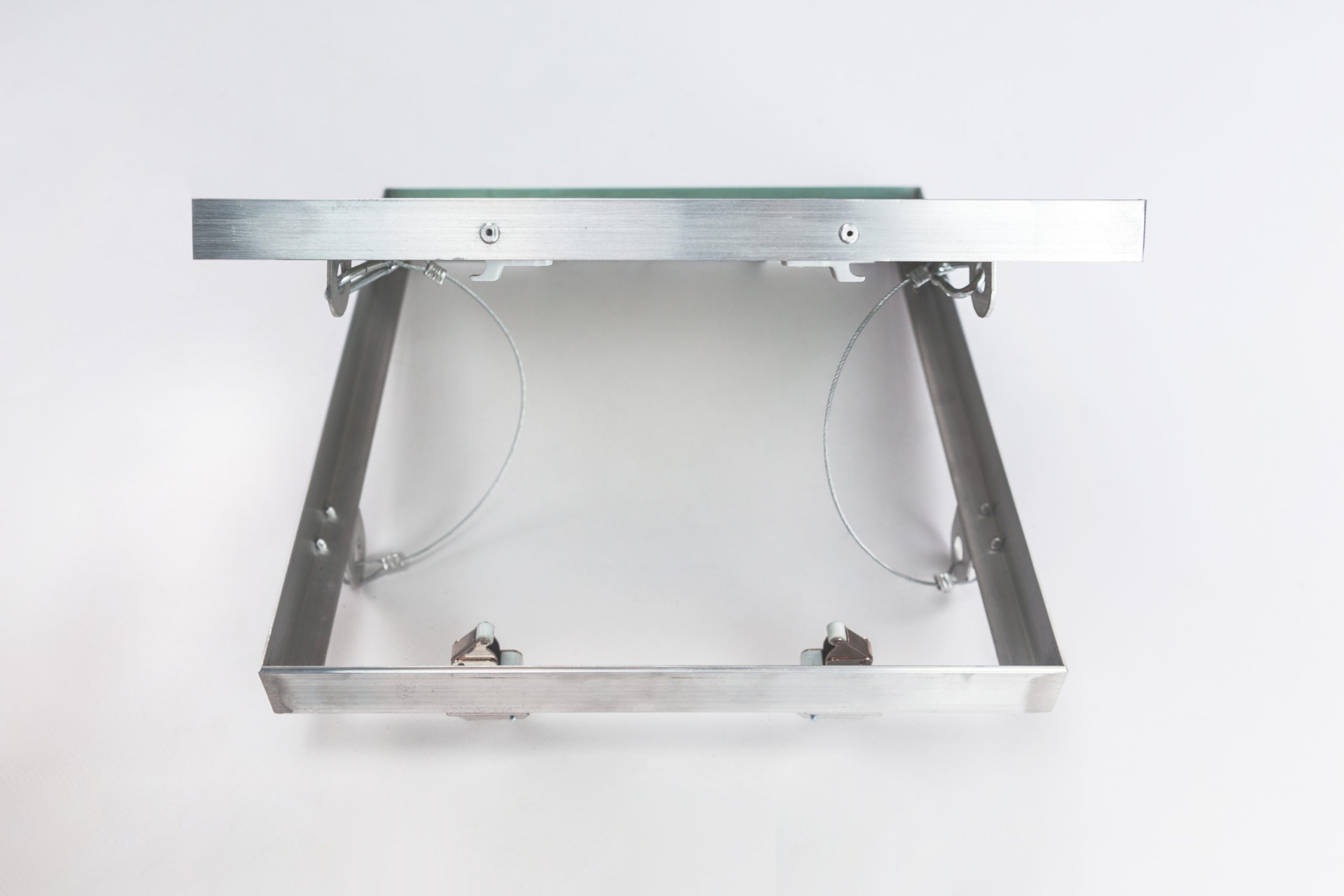

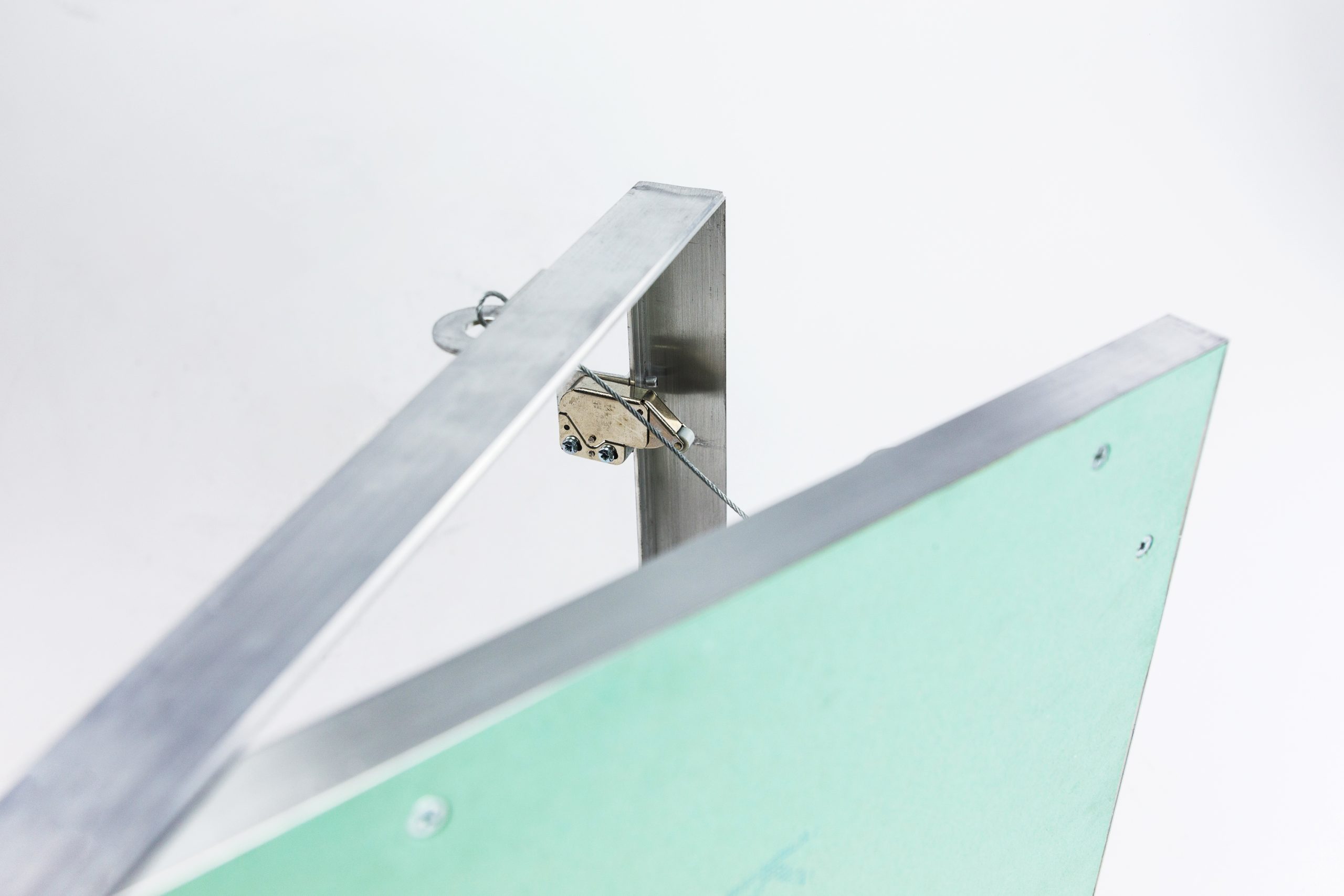

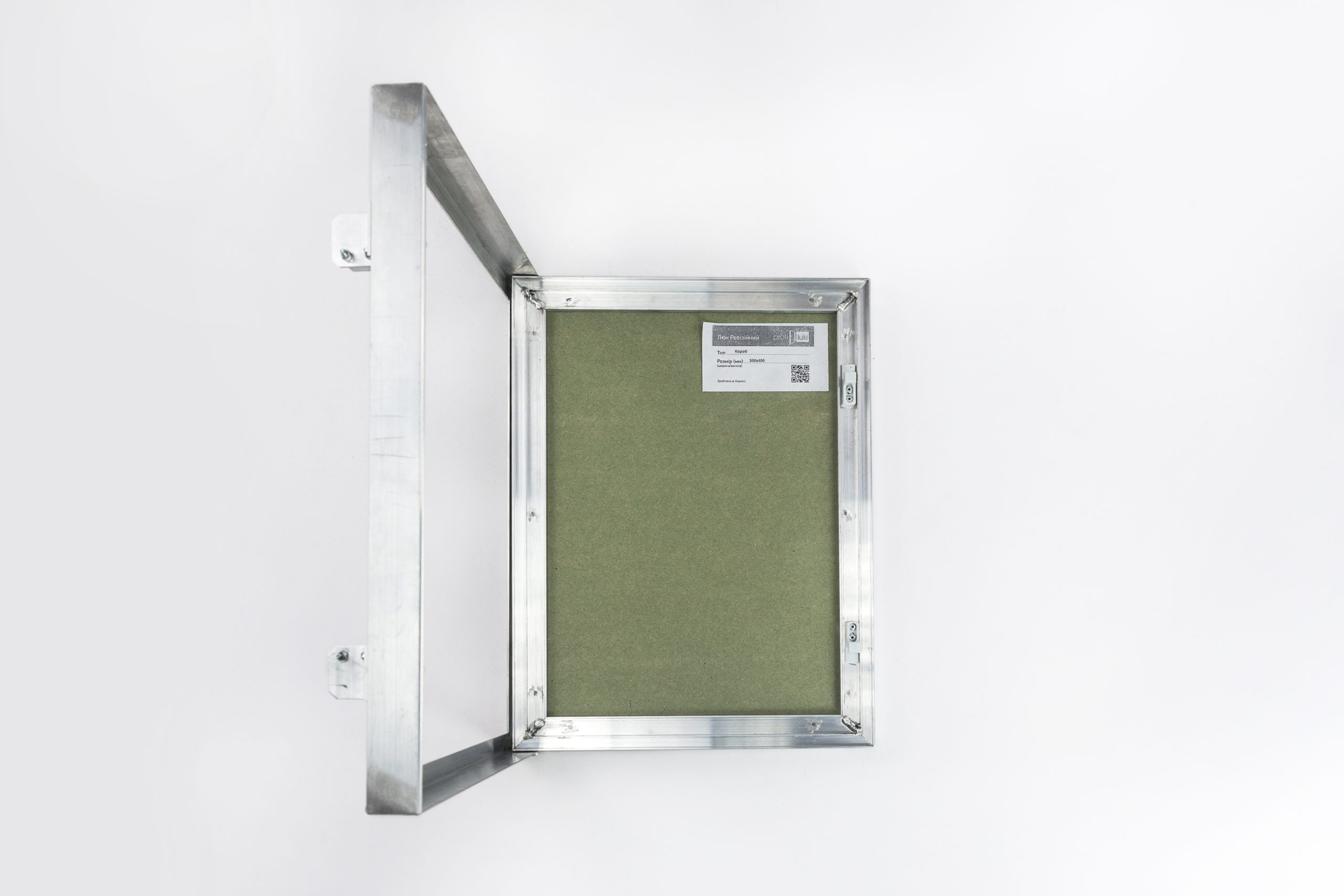

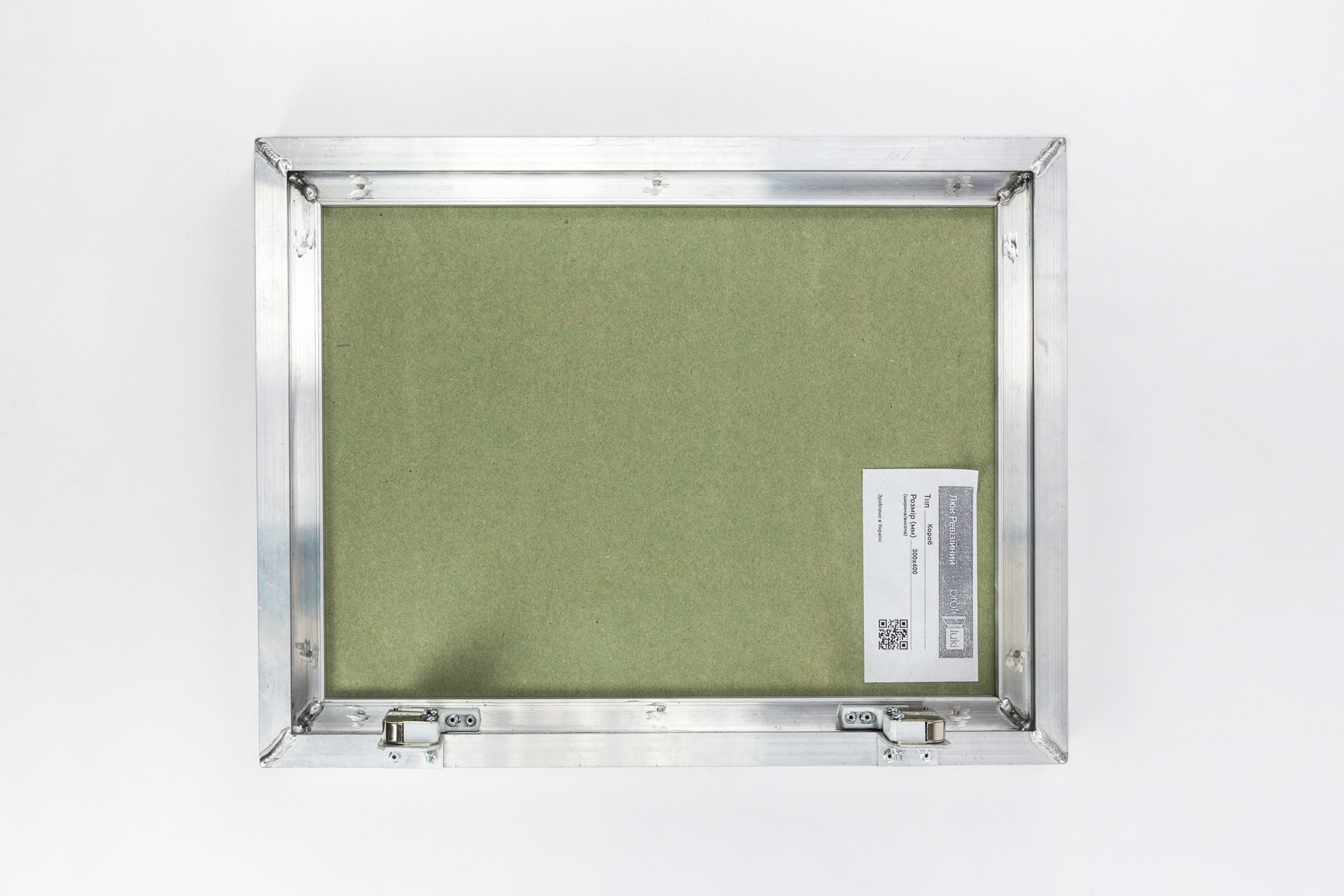

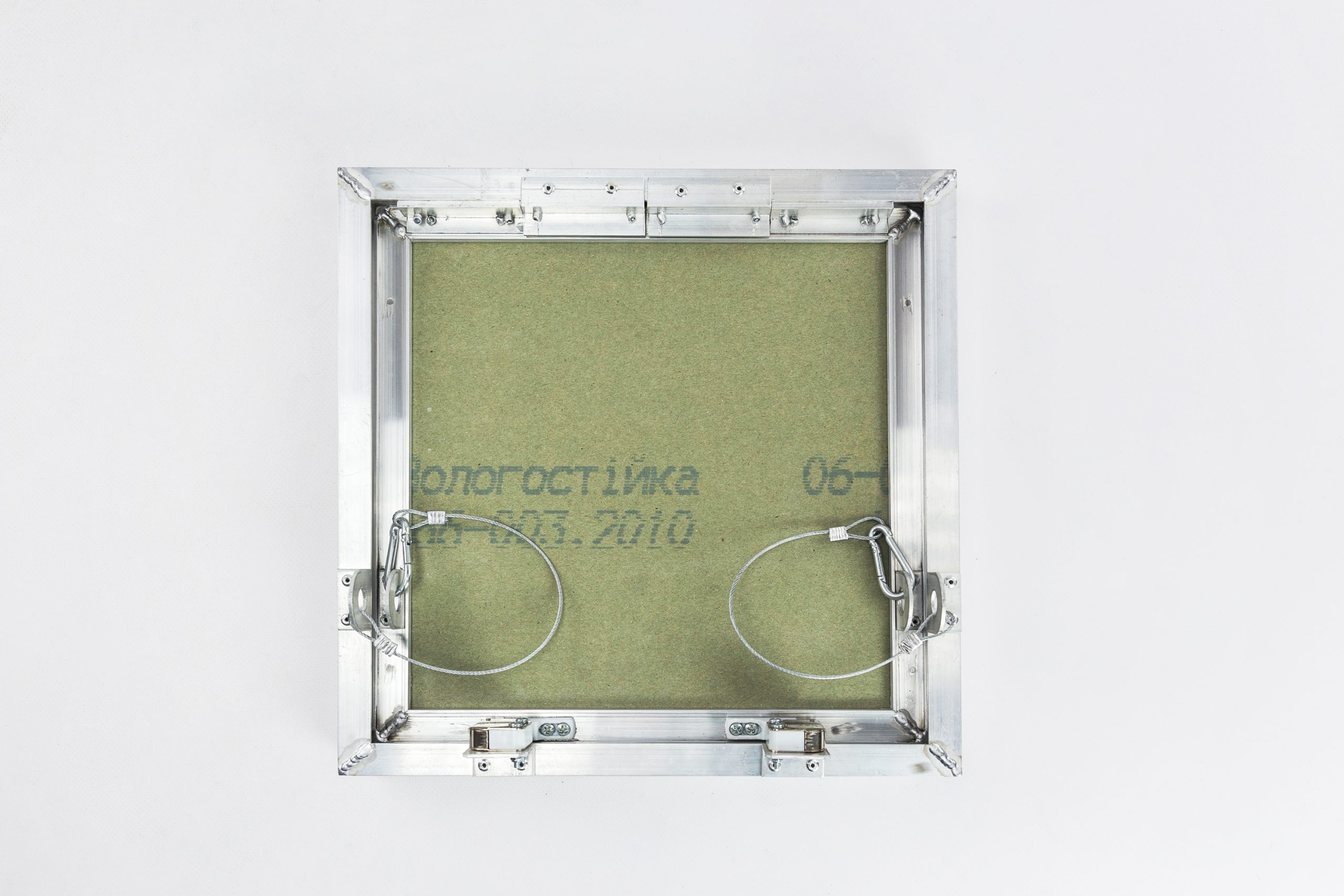

Рама люка изготовлена из усиленного алюминиевого уголка 16x30x2,4 мм. Вместо традиционной петли — захваты на тросиках, позволяющие полностью снять дверцу одним движением. Углы рамы и створки соединены аргонодуговой сваркой. В створку вклеен влагостойкий гипсокартон Knauf 12,5 мм.
- Умная кромка: заводское утончение лицевой части профиля + рифлёная насечка для идеальной адгезии шпаклёвки. После финиша — щель 1 мм.
- Аргоновая сварка: монолитность конструкции и защита от деформации на десятилетия.
- Влагостойкость: гипсокартон Knauf 12,5 мм готов к любой финишной отделке.
Подходящие типы проёмов
Кирпичная кладка, бетонный монолит, пеноблок, деревянный брус, усиленный периметр из профилей. Нельзя крепить просто к листу гипсокартона — нужен жёсткий периметр.
🛠 Технические параметры
- Габариты: люк вставляется внутрь проёма. Внешний габарит = посадочный размер.
- Глубина: 50 мм (с учётом механизма захватов).
- Монтаж: саморезами или дюбелями сквозь боковую стенку рамы в торец проёма.
- Точность изготовления: ±1 мм под ваш размер.
⚠️ Важные ограничения
- Люк «Короб» НЕЛЬЗЯ крепить к листу гипсокартона без жёсткого периметра.
- Запрещено наклеивать плитку.
- Запрещено устанавливать снаружи зданий и в полах.
- После шпаклёвки — сразу откройте дверцу и очистите швы.
- Изготовление только под заказ — на складе не хранится.
📏 Алгоритм подбора размера (для типа «Короб» со съёмной дверцей)
Люк типа «Короб» вставляется внутрь монтажного проема. Внешний габарит люка практически совпадает с посадочным размером.
Шаг 1: Замер ниши и Формула
Замерьте ваш проем в стене (ширину и высоту). Используйте формулу:
- ✅ Габарит Люка = Размер Ниши – 5 мм
Пример: Если у вас проем 405х405 мм, вам нужно заказывать люк размером 400х400 мм.
Шаг 2: Сторона захватов (Важно!)
В данной модели дверца снимается полностью на захватах (без петли). Захваты располагаются по большей стороне люка. Если вам нужно иное расположение — уточните это при оформлении заказа у менеджера.
- Стандартное открывание (вбок): Заказывайте люк как обычно (Ширина х Высота).
- Потолок или открывание «Вниз»: Горизонтальный размер в заказе укажите как «Высота» (H).
🛠 Глубина и Световой проем
Перед заказом убедитесь, что глубина вашей ниши составляет не менее 65 мм (это пространство, необходимое для работы замков).
⚠️ Важно: Чистый (световой) проем
Реальное окно доступа будет меньше габаритного размера люка. Дверца снимается на захватах (без петли), потери по ширине минимальны:
- По ширине (Ш): отнимаем 30 мм.
- По высоте (В): отнимаем 60 мм.
Конкретный пример: Для люка размером 400х400 мм чистый световой проем составит 370×340 мм.
Учитывайте это, если планируете вынимать через люк габаритное оборудование!
🛠 Инструкция по монтажу люка серии «Короб»
Модель «Короб» универсальна: она монтируется внутрь проема. Подходит как для капитальных стен (кирпич, бетон, пеноблок), так и для перегородок из гипсокартона (при условии наличия каркаса по периметру).
Вариант А: Монтаж в твердые стены (Кирпич, Бетон, Пеноблок)
- Подготовка: Выровняйте проем. Он должен быть на 5 мм больше габарита люка.
- Разметка рамы: Просверлите отверстия в боковых стенках алюминиевой рамы.
- Шаг: примерно 100 мм (минимум 2 самореза на сторону).
- Важно: Делайте отверстия ближе к задней стенке профиля, чтобы шляпки саморезов не мешали ходу дверцы.
- Фиксация: Вставьте люк в нишу заподлицо со стеной. Через отверстия в раме наметьте места под дюбели (Ø 6-8 мм), просверлите стену и закрепите раму.
- Контроль геометрии: Затягивайте саморезы осторожно, чтобы не выгнуть алюминиевый профиль «бочкой». Проверяйте диагонали и зазор между дверцей и рамой (должен быть равномерным, ~1 мм).
Вариант Б: Монтаж в перегородки из ГКЛ
Внимание: В отличие от люка «Стандарт», модель «Короб» нельзя крепить просто в лист гипсокартона. Обязателен периметр из профиля!
- Каркас: По периметру будущего проема смонтируйте каркас из CD/UD профилей (толщина металла ≥ 0,55 мм). Профиль должен быть жестко закреплен.
- Установка: Вставьте люк в подготовленный каркас. Если есть зазор более 2 мм, используйте монтажные прокладки/клинья для жесткости.
- Крепление: Просверлите раму и притяните ее к профилю саморезами по металлу. Рекомендуем «раззенковать» отверстия в алюминии, чтобы саморез сел «потай».
- Плоскость: Лицевая поверхность люка должна быть в идеальном уровне с плоскостью гипсокартона.
🎨 Этап отделки (Малярные работы)
Чтобы избежать трещин и деформации дверцы, следуйте профессиональной технологии:
- Стыки: Заполните щель между рамой и стеной специальной шпаклевкой для швов (Uniflot или аналоги). Используйте армирующую ленту/сетку на стыке рамы и стены.
- Грунтовка: Наносите грунт тонкими слоями, не допуская размокания картона на дверце.
- Шпаклевание дверцы:1 слой — эластичная полимерная шпаклевка (~3 мм). Дайте высохнуть (от 24 часов).2 слой — финишная шпаклевка (~1 мм).
- Обои: Клейте единое полотно на стену и закрытый люк. Прорезайте контур острым ножом только после высыхания клея.
⛔ Строгие запреты
- Стеклохолст: ЗАПРЕЩЕНО клеить «паутинку» сплошным листом на дверцу — это создаст натяжение и деформирует люк.
- Плитка: Люк не рассчитан на вес плитки.
- Главное правило: Сразу после нанесения шпаклевки откройте дверцу и вычистите смесь из зазора. Застывшая шпаклевка = сломанный люк.
Опції тип Під замовлення
|
Цей люк виготовляється лише під замовлення! Виготовляємо люки будь-яких розмірів під ваш проєкт — вкажіть потрібні параметри і ми зв'яжемося з вами |
|---|
