Ревизионные люки невидимые под покраску и обои

Современный ремонт требует скрытых решений. Трубы, счётчики, распределительные щитки — всё это необходимо прятать за отделкой, но при этом сохранять свободный доступ для обслуживания. Именно для этого создан невидимый ревизионный люк под покраску и обои — конструкция, которая после финишной отделки полностью сливается со стеной или потолком.

В этом разделе представлены самые популярные модели люков скрытого монтажа для стен, перегородок, пристенков и потолков. Они подходят для поверхностей из кирпича, газоблока, гипсокартона и ОСБ — везде, где финишное покрытие будет краситься или оклеиваться обоями.

Все модели можно устанавливать как внутри, так и снаружи жилых и общественных зданий. Здесь вы найдёте тот тип ревизионного люка-невидимки, который разработан именно для вашего случая.

Что такое невидимый ревизионный люк под покраску

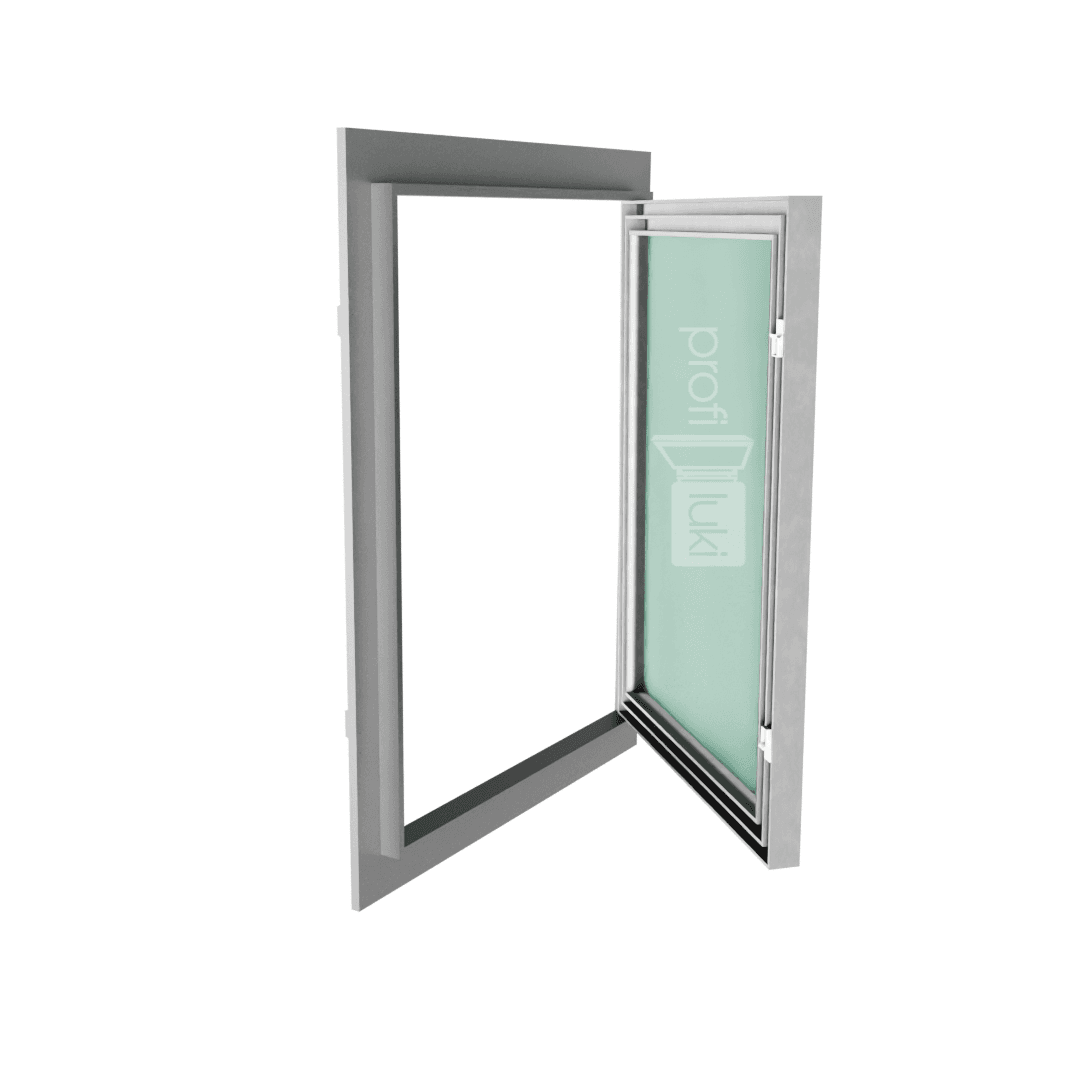

Люк под покраску — это ревизионная дверца скрытого монтажа, лицевая поверхность которой подготовлена под нанесение любого лакокрасочного покрытия или поклейку обоев. После отделки он визуально исчезает — отсюда и название «люк-невидимка».

Рама и каркас дверцы изготовлены из алюминиевого профиля. Внутрь дверцы вмонтирована влагостойкая гипсокартонная плита КНАУФ толщиной 12,5 мм — именно на неё наносится финишная отделка. Зазор между рамой и дверцей составляет ровно 1,0 мм, что и обеспечивает эффект полной невидимости после окраски или оклейки обоями.

Где используются скрытые ревизионные люки

• Ванные комнаты и санузлы — доступ к трубам, запорной арматуре, счётчикам воды.
• Кухни — скрытие стояков и инженерных коммуникаций за отделкой.
• Коридоры и прихожие — ревизионные дверцы в гипсокартонных перегородках.
• Гостиные и спальни — маскировка электрощитков, кабельных трасс, распределительных коробок.
• Потолки — доступ к вентиляционным коробам, скрытой проводке, трубам.
• Фасады зданий — наружный монтаж в стены из кирпича и газоблока.
• Офисы и общественные здания — технические ревизионные дверцы в отделанных перегородках.

Преимущества невидимых люков

• Зазор ровно 1 мм — после покраски или поклейки обоев люк визуально исчезает в поверхности стены или потолка.
• Немецкие замки Mini-Latch — минимальный процент отказов, долговечность, простая замена без демонтажа всего люка.
• Дверца на оси — не выпадает при открывании, угол открывания 145°–170° в зависимости от типа.
• Монтаж внутри и снаружи зданий — жилые, офисные и технические помещения.
• Страховочные тросики в комплекте для потолочных люков и крупных размеров.
• Нестандартные размеры с шагом 50 мм — изготовим под любой проём.
• Неограниченное число открываний при бережной эксплуатации.
• Гарантия 1 год, фактический срок службы — неограниченный.

Типы люков

Все невидимые люки под покраску в нашем каталоге выпускаются в двух конструктивных исполнениях — тип «Короб» и тип «Стандарт». Они отличаются формой рамы и способом крепления в проёме. Выбор типа зависит от материала конструкции, в которую монтируется люк.

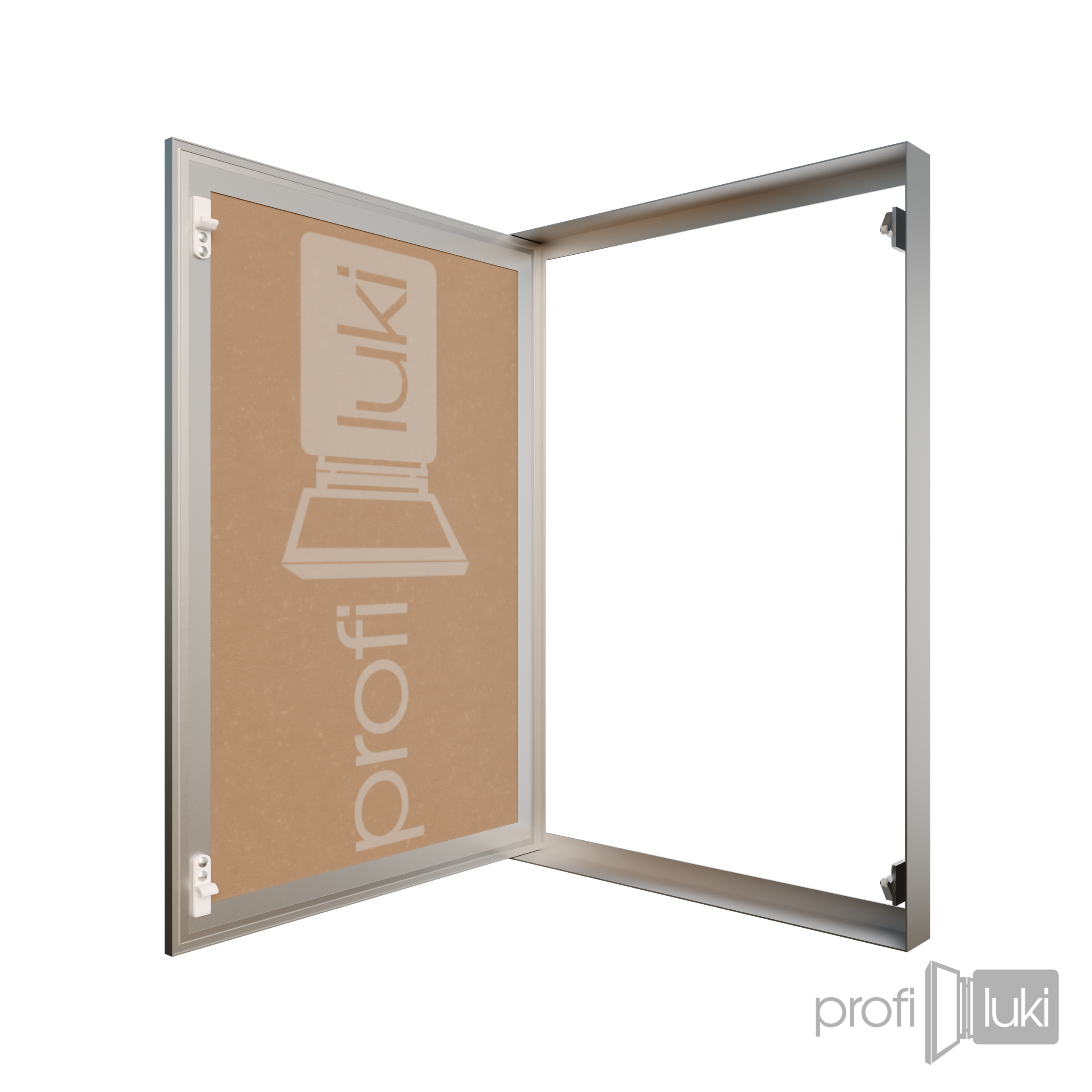

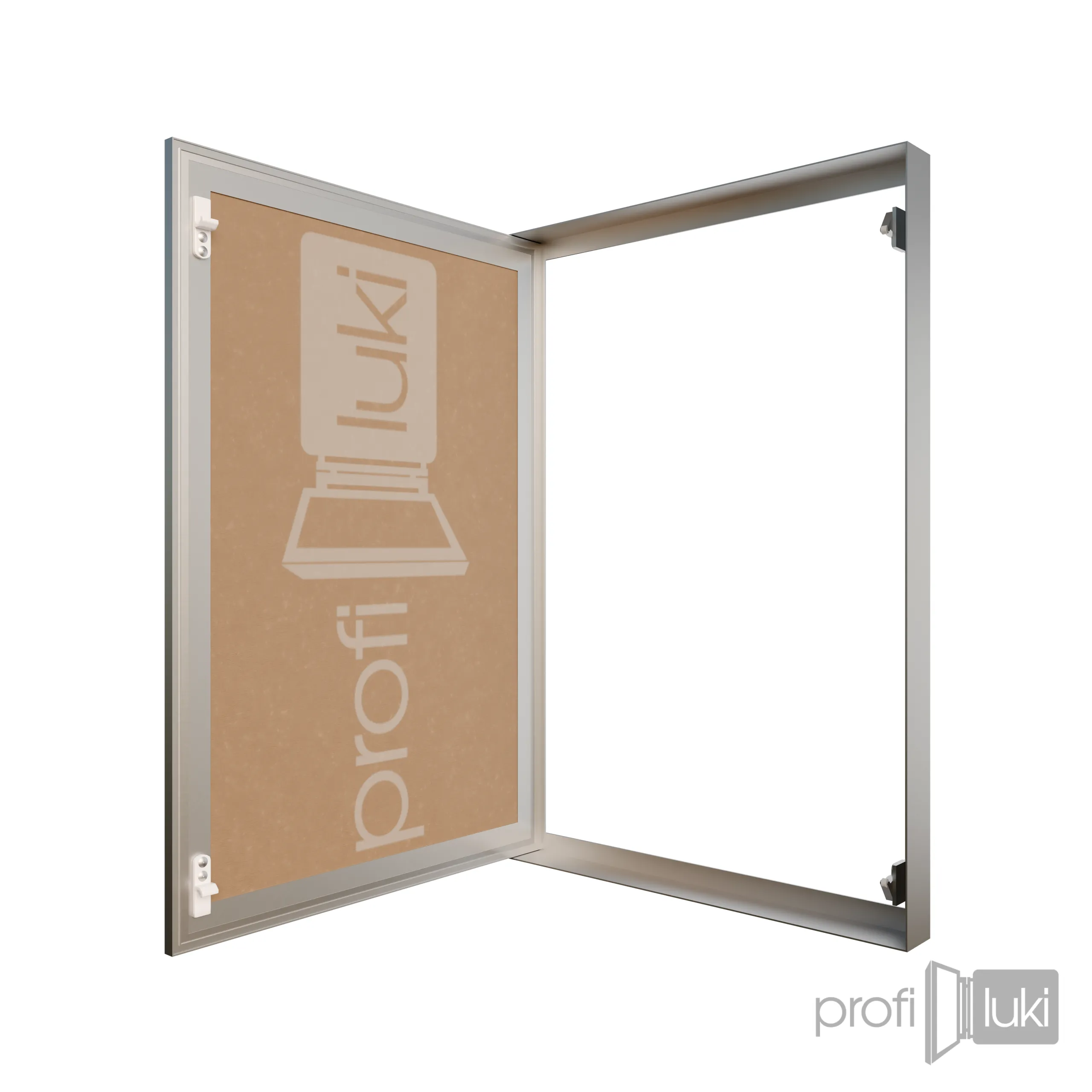

Люк тип «Короб»

Рама имеет L-образный профиль, развёрнутый внутрь проёма. Лицевая поверхность рамы — плоская, шириной 30 мм. Размеры профиля: длинная сторона 30 мм, короткая — 16 мм.

Рама плотно прилегает к внутренним плоскостям готового проёма и крепится по периметру дюбелями или саморезами. Подходит для проёмов в:

• кирпичных и газоблочных стенах;
• железобетонных конструкциях;
• деревянном брусе;
• металлических и гипсокартонных профилях.

Глубина в зоне замка — 60 мм. Угол открывания дверцы — 145°.
Тип «Короб» применяется во всех случаях, кроме монтажа непосредственно в лист гипсокартона.

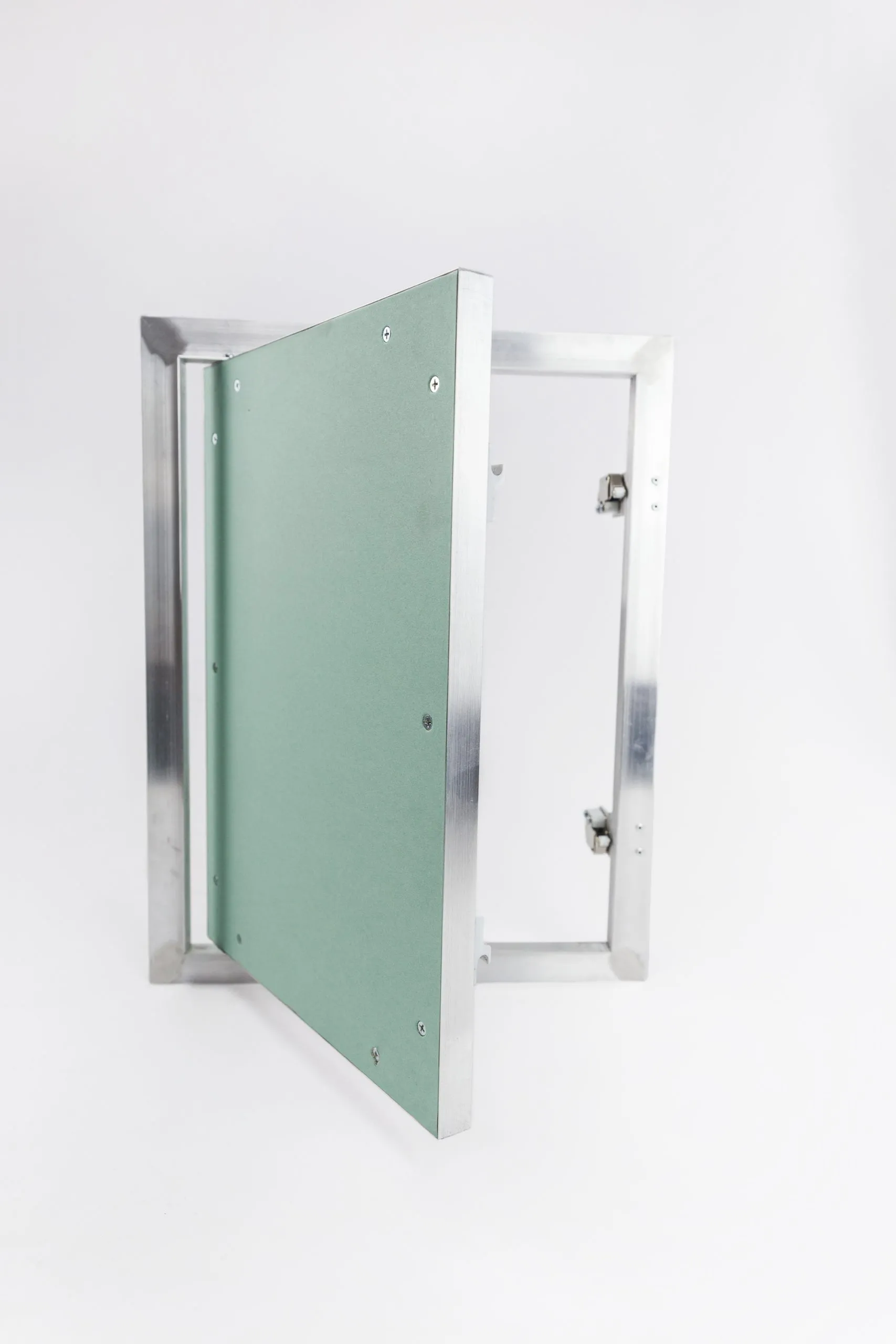

Люк тип «Стандарт»

Рама также имеет L-образный профиль, но развёрнутый наружу. Лицевая сторона — 28 мм, короткая сторона профиля — 13,5 мм.

Такая конструкция позволяет крепить люк непосредственно к листу гипсокартона саморезами — без дополнительного обрамления проёма.

Важно: тип «Стандарт» монтируется исключительно в гипсокартон толщиной 12,5 мм. Для любых других материалов необходимо использовать тип «Короб».

Глубина в зоне замка — 65 мм. Угол открывания дверцы — 170°.

Конструкция люков

Каждый скрытый ревизионный люк состоит из нескольких ключевых элементов:

• Алюминиевая рама — лёгкая, точная геометрия, не подвержена коррозии.
  Важно: алюминий — мягкий металл. На раму нельзя передавать нагрузки от несущих конструкций стен и потолков, иначе геометрия деформируется и дверцу заклинит. Повреждённые алюминиевые люки не ремонтируются.
• Дверца на оси — вращается на оси из винтов с гайками, насквозь проходящих через каркасы рамы и дверцы. Дверца надёжно удерживается на оси и не выпадает при открывании.
• Замок Mini-Latch (Германия) — кликовый фиксатор, открывается простым нажатием пальца без ключа. Минимальный коэффициент отказов среди аналогов. При необходимости заменяется без демонтажа люка.
• Гипсокартонная плита КНАУФ 12,5 мм — влагостойкая, вмонтирована в дверцу. Именно на неё наносится финишная отделка — краска или обои.
• Зазор между рамой и дверцей — 1,0 мм (на люках со стороной свыше 600 мм — от 1,0 до 1,5 мм). Это обеспечивает эффект невидимости и при этом свободное открывание дверцы.

Монтаж ревизионных люков

Люк скрытого монтажа устанавливается в заранее подготовленный проём в стене, перегородке или потолке. Перед монтажом важно правильно выбрать тип люка в зависимости от материала конструкции.

Рекомендации по монтажу:

• Не используйте шуруповёрт при монтаже алюминиевых люков. Пользуйтесь обычной отвёрткой — рама из алюминиевого профиля легко деформируется при чрезмерном усилии затяжки самореза. Повреждённые алюминиевые люки не ремонтируются.
• Не нагружайте раму люка — запрещено передавать на неё нагрузки от несущих конструкций стен или потолков.
• Направление открывания дверцы — дверцу можно открывать в любую сторону. Если люк установлен в стене, при открывании вверх — дверца упадёт, поскольку нет механизма фиксации в открытом положении. При открывании вниз — придерживайте дверцу рукой. Для фиксации в открытом положении можно заказать страховочные тросики.
• Не опирайтесь на открытую дверцу — алюминиевый профиль не выдерживает нагрузки. Дверца сразу деформируется и при закрывании заклинивает.
• В наименовании люка первый размер — ширина, второй — высота (в мм). Например: 300×600 мм = ширина 300 мм, высота 600 мм.

Установка люков в потолок

Все модели невидимых люков под покраску можно монтировать в потолок. Однако об этом необходимо заранее сообщить нашему специалисту при заказе — потолочные люки комплектуются специальными страховочными тросиками со съёмными карабинами.

Страховочные тросики позволяют приоткрыть дверцу примерно на 30° без риска резкого падения. Если нужно полностью открыть люк — одной рукой придерживайте дверцу, другой отстегните карабин тросика и плавно опустите дверцу вниз.

Это особенно важно для люков большого размера — масса дверцы значительно выше, и без тросика она может деформироваться при резком открывании.

Люки по индивидуальным размерам

Стандартные размеры не всегда совпадают с фактическим проёмом на объекте. Мы изготавливаем ревизионные люки по индивидуальным размерам с шагом 50 мм — точно под ваш проём, по чертежу или по фактическому замеру.

Срок изготовления — от 7 до 10 рабочих дней в зависимости от сложности заказа. Наши специалисты при необходимости выедут на объект и оформят заказ на месте.

Ответы на популярные вопросы

Где в названии люка указывается ширина, а где высота?

Первый размер в наименовании — всегда ширина, второй — высота (оба в мм).
Например: люк тип «Короб» 300×600 мм означает ширину 300 мм и высоту 600 мм.

Чем отличается тип «Короб» от типа «Стандарт»?

Они отличаются формой рамы и способом крепления. Тип «Короб» — рама развёрнута внутрь проёма, крепится к любому материалу. Тип «Стандарт» — рама развёрнута наружу, крепится только к гипсокартону 12,5 мм. Для всех остальных материалов — исключительно тип «Короб».

Можно ли передавать нагрузки от стен или потолка на раму люка?

Нет, категорически запрещено. Алюминий — мягкий металл, деформируется даже при минимальных нагрузках. После деформации дверцу заклинивает, и восстановить первоначальную геометрию невозможно. Повреждённые алюминиевые люки не ремонтируются.

Можно ли использовать шуруповёрт при монтаже?

Не рекомендуем. Используйте обычную отвёртку. Шуруповёрт создаёт избыточный крутящий момент и легко деформирует алюминиевый профиль рамы. Повреждённые алюминиевые люки не ремонтируются.

В какую сторону открывается дверца?

Дверцу можно открывать в любую сторону. При установке в стене: открывание вверх — дверца падает (нет фиксатора), открывание вниз — придерживайте рукой. Как опция — страховочные тросики для фиксации в открытом положении.

Можно ли устанавливать люк в потолок?

Да, можно. Обязательно сообщите об этом при заказе — люк будет укомплектован страховочными тросиками со съёмными карабинами для безопасного открывания.

Какой зазор между рамой и дверцей?

Ровно 1,0 мм. На люках со стороной свыше 600 мм — от 1,0 до 1,5 мм. Именно этот зазор обеспечивает эффект невидимости после нанесения финишной отделки.

Какая глубина люка в зоне замка?

Тип «Короб» — 65 мм от лицевой стороны до конца фиксатора.
Тип «Стандарт» — 65 мм. Убедитесь, что за стеной есть достаточное свободное пространство.

Насколько надёжны замки?

Во всех люках установлены кликовые замки-фиксаторы Mini-Latch немецкого производства — с минимальным коэффициентом отказов среди аналогов. При поломке замок меняется без демонтажа люка.

Как закреплена дверца?

Дверца вращается на оси из винтов с гайками, проходящих через каркасы рамы и дверцы. Надёжное крепление на оси исключает полное выпадение дверцы при открывании. Угол открывания: тип «Стандарт» — 170°, тип «Короб» — 145°.

Какой материал вмонтирован в дверцу?

Влагостойкая гипсокартонная плита КНАУФ толщиной 12,5 мм — именно на неё наносится финишная отделка.

Можно ли открывать дверцу вверх или вниз?

Да, но в обоих случаях нужно придерживать дверцу рукой: вверху — чтобы не закрывалась, внизу — чтобы не падала.

Можно ли открывать люк ежедневно?

Да, ограничений по количеству открываний нет. Главное — не опираться на открытую дверцу, не создавать поперечных нагрузок на алюминиевый профиль. Это самая частая причина повреждений.

Какая гарантия на люки?

Стандартная гарантия — 1 год. При правильной эксплуатации люки служат неограниченно долго — за 15+ лет работы у нас не было ни одного гарантийного обращения.
