Люк-невидимка «Посилений» для фанкойлів та систем вентиляції — під фарбування
Основні характеристики
| Матеріал профілю | Алюмінієва труба (рама 30х30 мм, дверцята 10х20 мм) |
| Тип монтажу | Стельовий, незалежний (на шпильки) |
| Глибина | 70 мм (з замками) |
Призначення та Особливості Стельовий люк типу «Посилений» від ProfiLuki — це інженерне рішення для об’єктів, де необхідно приховати доступ до масивних комунікацій (фанкойли, блоки VRV, фільтри), зберігши ідеальну геометрію стелі. Внутрішній каркас зварений з алюмінієвої труби 30х30 мм, а дверцята армовані ребрами жорсткості 10х20 мм. Це гарантує, що люк не деформується і не провисне під власною вагою.
Механізм та Безпека
-
Німецька фурнітура: Оригінальні замки Mini Latch (Німеччина) дозволяють відкривати дверцята легким натисканням (система Push-to-Open).
-
Технічний габарит: При проектуванні ніші важливо враховувати, що загальна глибина люка разом із замками становить близько 70 мм.
-
Знімні перегородки: У багатостулкових моделях (2-х та 3-х дверних) перегородки між стулками зроблені повністю знімними. Це дозволяє отримати чистий отвір без заважаючих елементів, що дає можливість без перешкод опускати або піднімати обладнання при його обслуговуванні.
-
Безпека: Люк обладнаний системою страхувальних тросиків, які запобігають раптовому падінню дверцят при відкриванні.
Сервіс «Під ключ» та Гарантія Ми забезпечуємо повний цикл робіт: замір, виготовлення, доставка та монтаж. Ми надаємо гарантію не тільки на виріб, а й на встановлення нашими фахівцями.
Індивідуальне виготовлення Люк виготовляється суворо під замовлення за вашими розмірами кратно 1 мм.
-

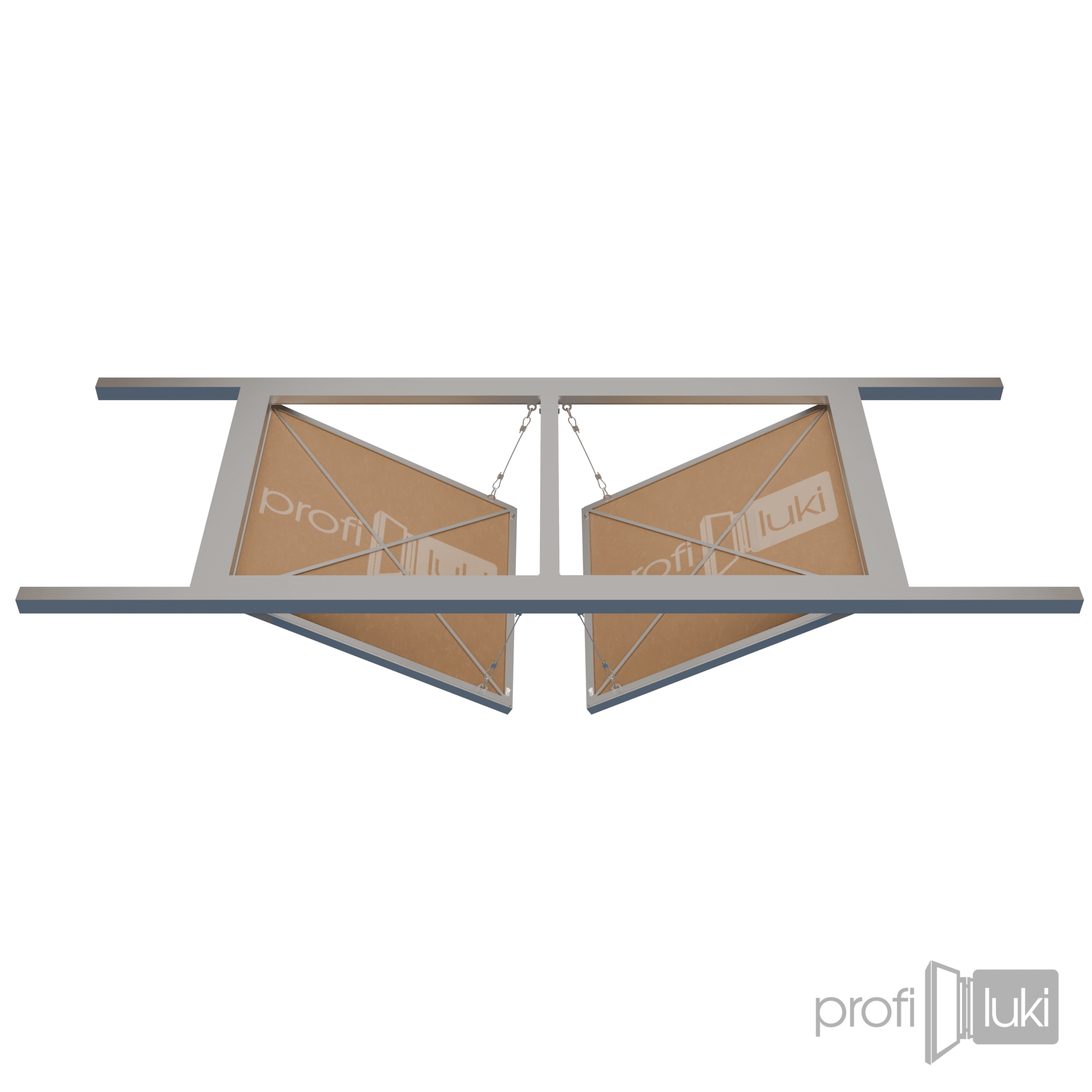

Конфігурація: 1-но, 2-х або 3-х стулкові моделі.
-

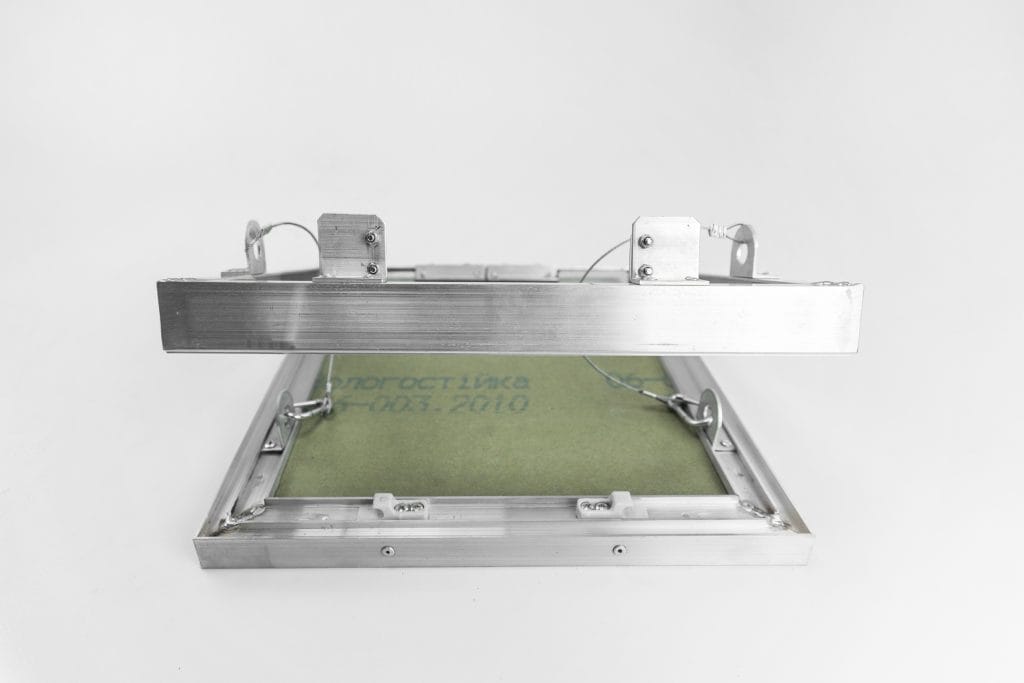

Тип відкривання: Розпашний (на петлях) або Знімний (на тросиках — ідеально для важкодоступних місць).
При виборі розміру люка серії «Посилений» необхідно враховувати три ключові параметри: Розмір замовлення, Зовнішній габарит та Чисте світлове вікно.
Важливо: По всьому периметру люк обшитий посиленою алюмінієвою трубою перетином 30 мм. Ця труба не входить у розмір при замовленні та додається до нього зверху.
1. Розрахунок зовнішнього габариту
Ваш розмір замовлення — це розмір отвору, який ви хочете перекрити. Фактичний зовнішній розмір люка буде більшим на 60 мм з кожної сторони.
-
Приклад: При замовленні люка 1000х1000 мм, фактичний зовнішній габарит складе 1060х1060 мм.
2. Розрахунок чистого світлового вікна
Світлове вікно — це корисний вільний простір, який залишається при відкритих дверцятах. У нього повинно проходити ваше обладнання (кондиціонери, блоки вентиляції).
Формула розрахунку (від розміру при замовленні):
-
Люк на петлях (розпашний): Ширина мінус 120 мм, Висота мінус 80 мм.
-
Люк зі знімними дверцятами (на захватах): Ширина мінус 90 мм, Висота мінус 80 мм.
Наочний приклад для розміру 1000 х 1000 мм:
| Параметр розрахунку (на прикладі 1000х1000) | Люк на ПЕТЛЯХ | Люк ЗНІМНИЙ |
|---|---|---|
| Розмір при замовленні | 1000 х 1000 мм | 1000 х 1000 мм |
| Зовнішній габарит (з трубою 30 мм) | 1060 х 1060 мм | 1060 х 1060 мм |
| Світлове вікно: Ширина (L) | 880 мм (-120) | 910 мм (-90) |
| Світлове вікно: Висота (H) | 920 мм (-80) | 920 мм (-80) |
Люк-невидимка тип «Посилений» — це високотехнологічний виріб, що потребує точного та акуратного встановлення. Тривала експлуатація гарантована лише за умови правильного вбудовування в конструкцію підвісної стелі з ГКЛ із фіксацією на вертикальних та горизонтальних зв’язках.
Увага: Роботи виконуються на висоті — суворо дотримуйтесь правил особистої безпеки!
Інструменти та матеріали:
-
Шпилька оцинкована М8 та розпірна втулка (анкер) М8.
-
Гайки та шайби М8.
-
Ключ торцевий (13 мм) та ключ ріжковий.
-
Ножівка по металу та саморізи по металу.
-
Дриль та свердла (Ø 8,5 мм та Ø 20 мм).
Порядок виконання робіт:
-
Підготовка рами: На алюмінієвому каркасі (труба 30х30х2 мм) розмітьте місця під шпильки. Встановіть 4 шпильки по кутах. Якщо сторона люка перевищує 600 мм, встановіть додаткові шпильки з кроком не більше 600 мм.
-
Свердління отворів: Просвердліть у каркасі наскрізні отвори на одній осі: верхній — Ø 8,5 мм, нижній — Ø 20 мм (для доступу торцевого ключа до гайки).
-
Кріплення до перекриття: Розмітьте та просвердліть отвори у залізобетонній плиті перекриття суворо співвісно отворам у рамі. Встановіть розпірні втулки М8 та вкрутіть у них шпильки.
-
Встановлення та нівелювання: Навісьте люк на шпильки. За допомогою гайок та шайб виставте люк ідеально по горизонту в одній площині з майбутньою стелею та надійно зафіксуйте. Виступаючі кінці шпильок обріжте.
-
Створення периметра: З усіх 4-х сторін люка змонтуйте несучий оцинкований профіль (типу CD-60), зв’язавши його із загальним каркасом підвісної стелі.
-
Обшивка гіпсокартоном: Зашийте стелю листами ГКЛ.
-
ВАЖЛИВО: Саморізи вкручуються ТІЛЬКИ в оцинкований профіль CD-60.
-
КАТЕГОРИЧНО ЗАБОРОНЕНО кріпити ГКЛ до алюмінієвого каркаса люка або передавати на нього будь-які навантаження від ваги стелі.
-
-
Фінішне оздоблення: Виконайте шпаклювання та фарбування.
ГОЛОВНЕ ПРАВИЛО: Одразу після шпаклювання необхідно повністю відкрити дверцята люка. Якщо шпаклівка потрапить у шви та застигне — вона заклинить механізм, і люк буде безповоротно зіпсований!
