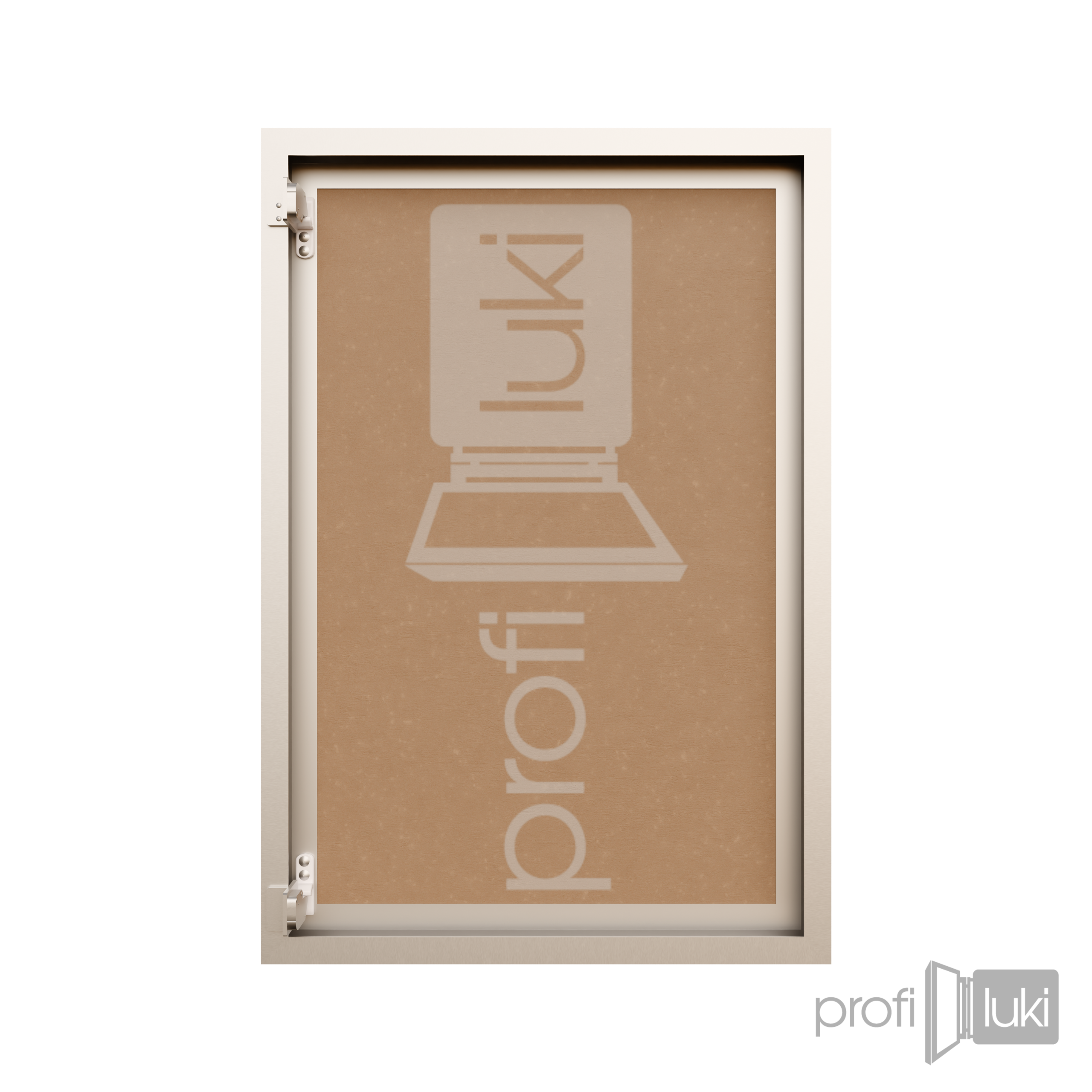

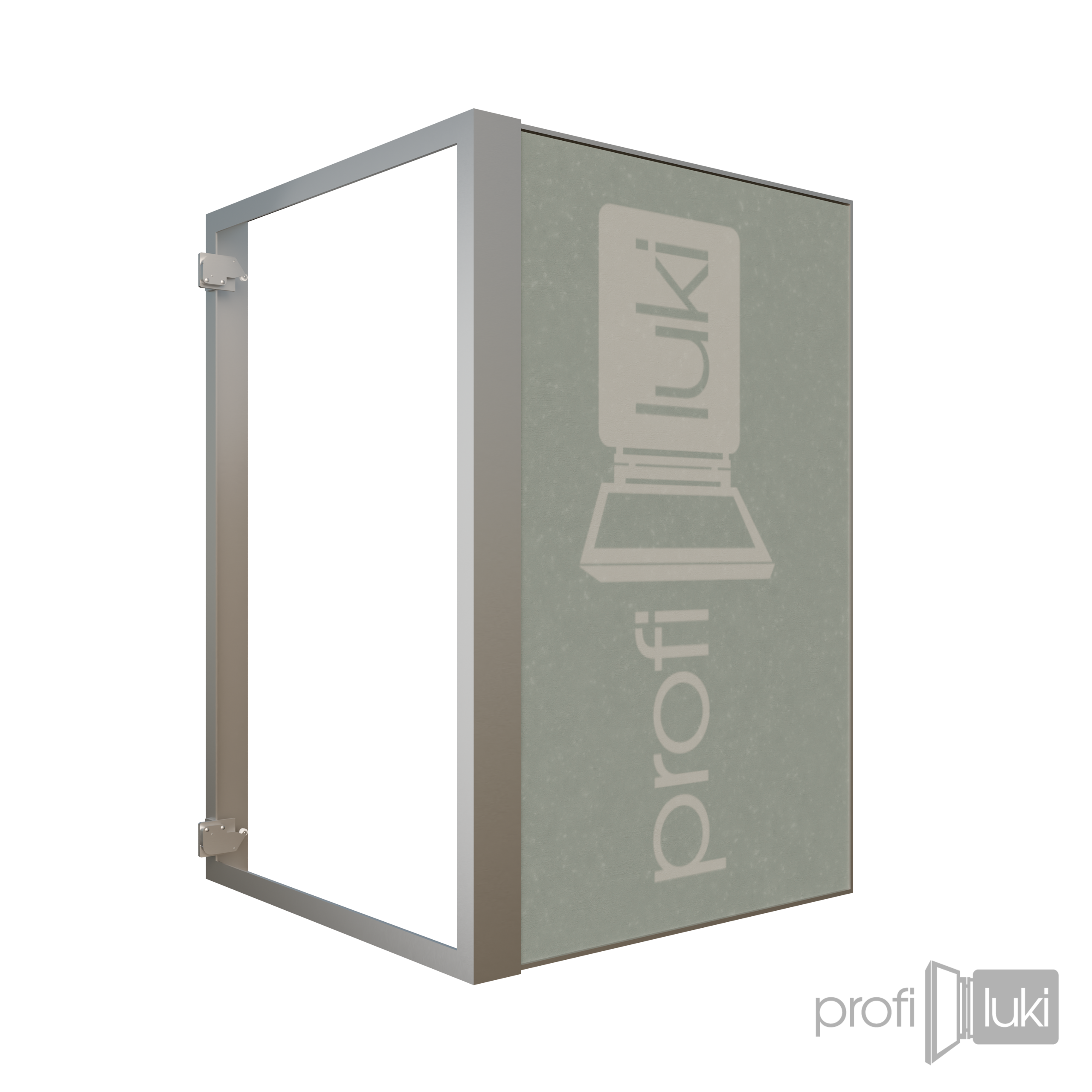

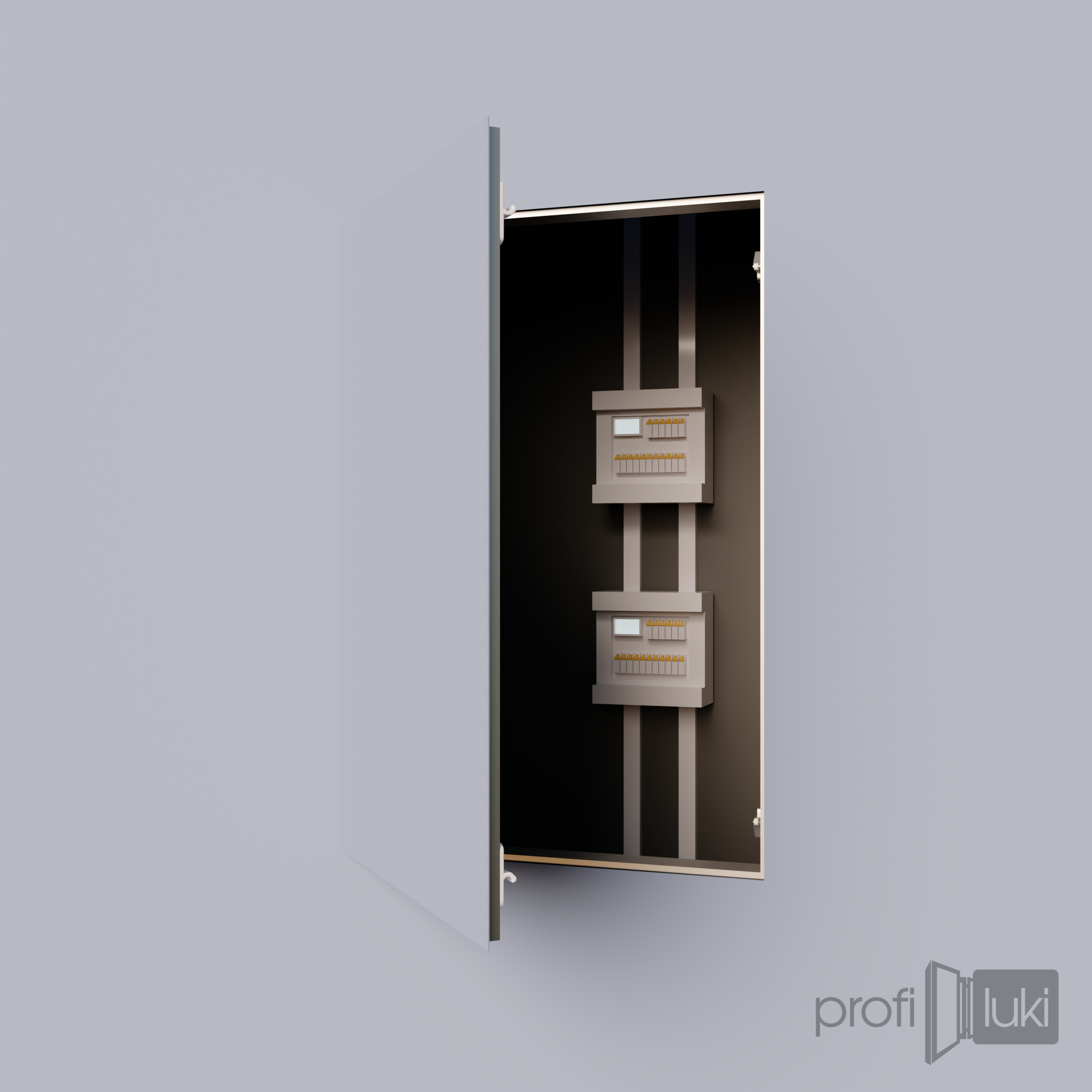

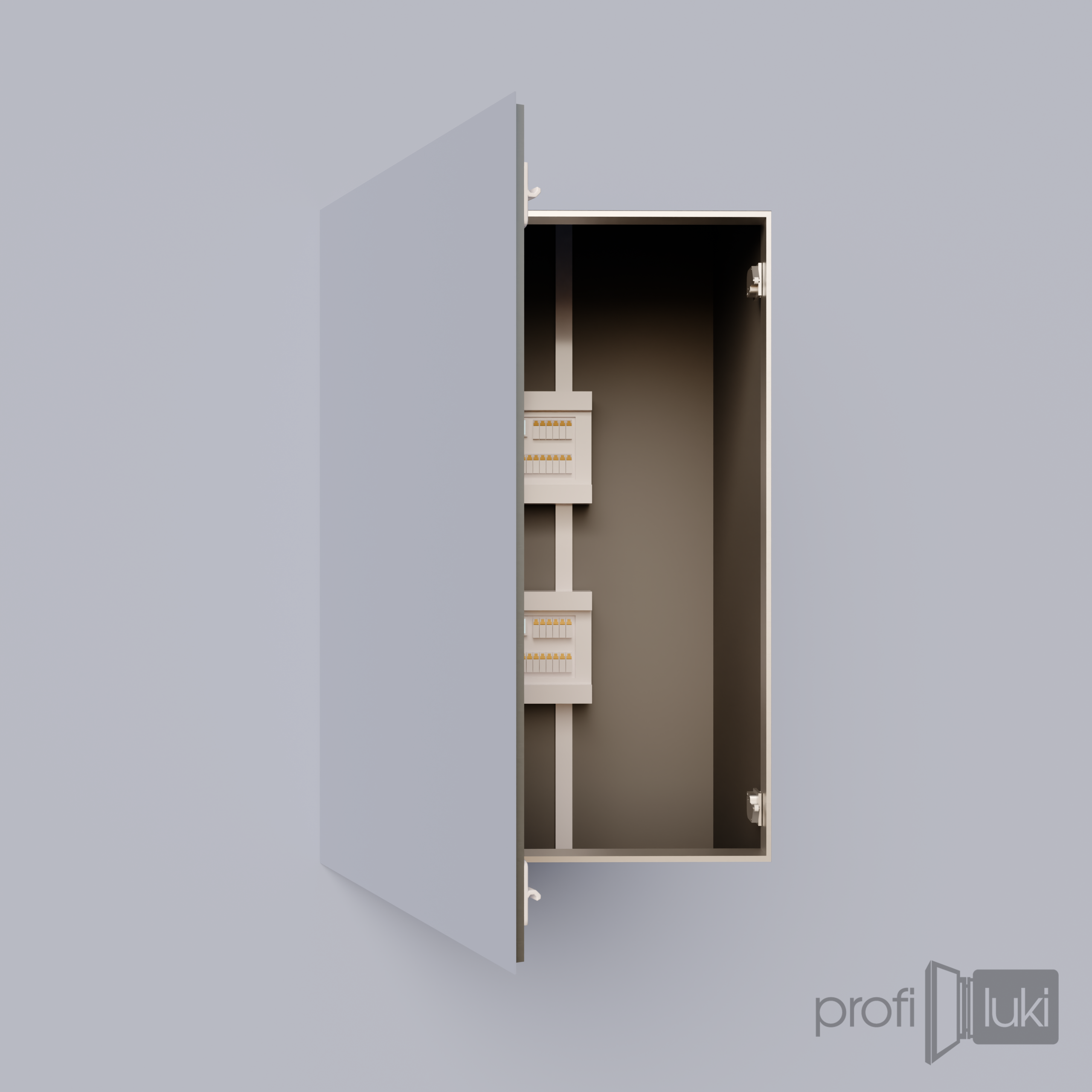

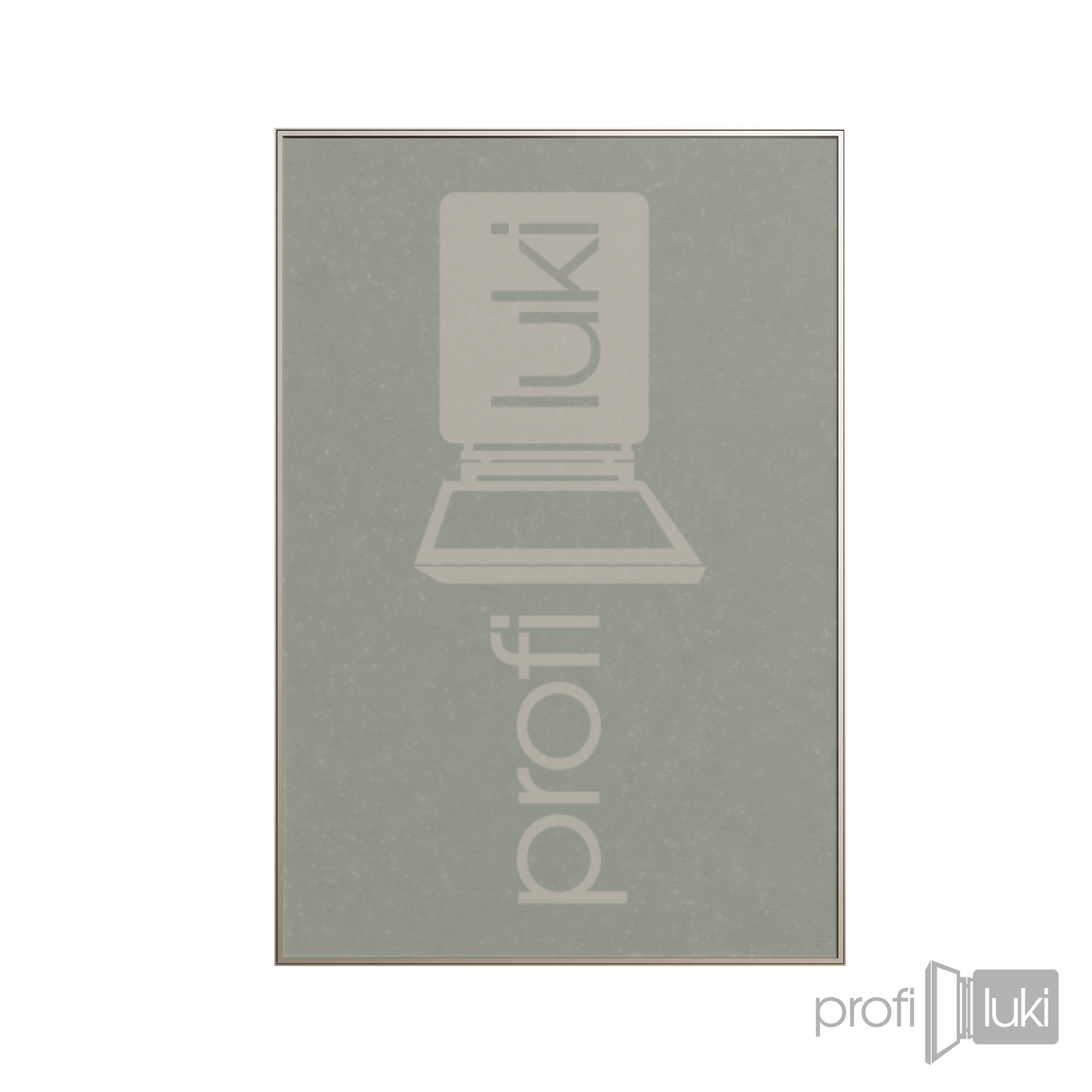

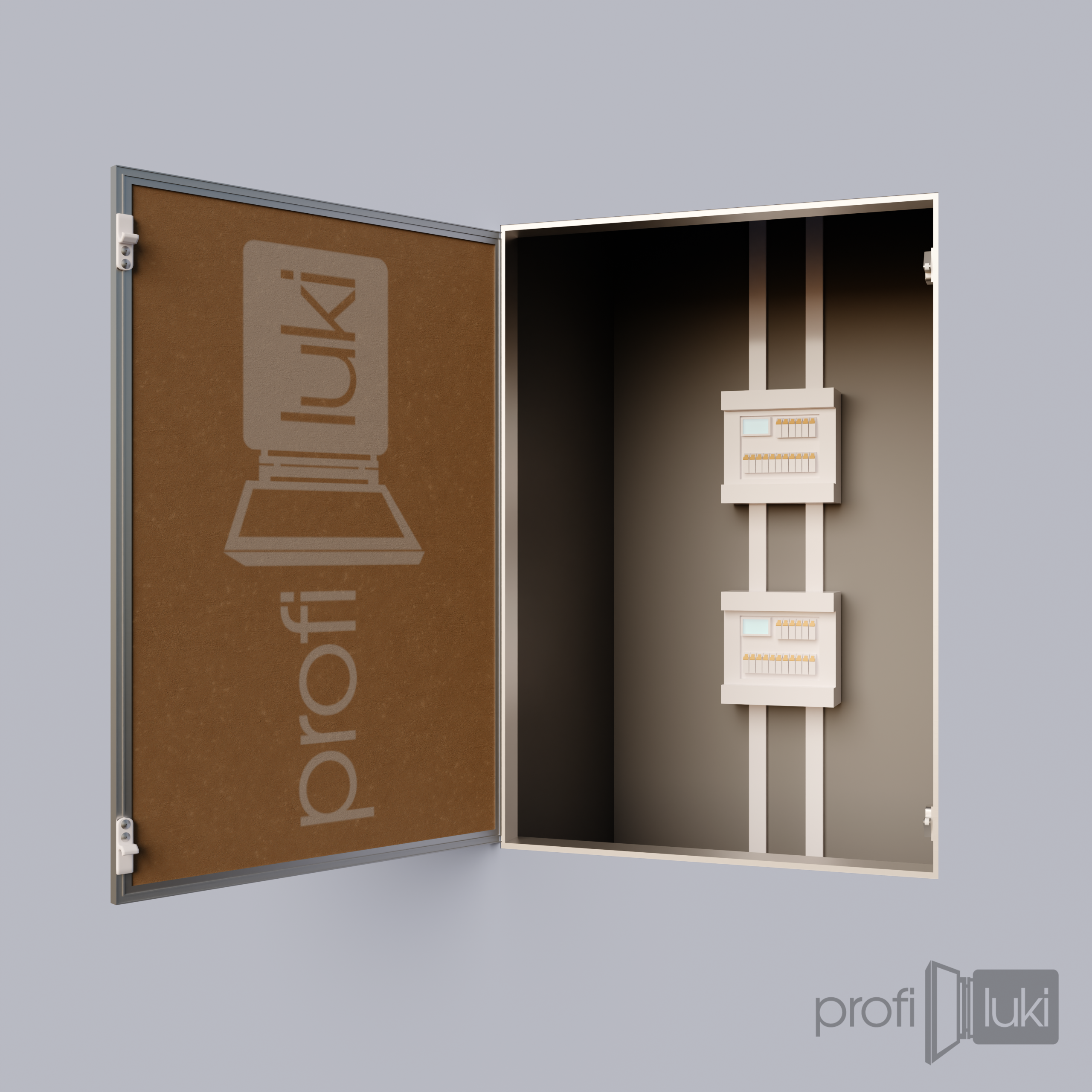

Люк-невидимка «Короб» под покраску (в готовый проём)
Основные характеристики
| Материал каркаса: | Экструдированный алюминиевый профиль |
| Возможная отделка: | Легкое (краска, штукатурка и т.п.) |
| Гарантия: | 2 года |
Когда выбрать «Короб»
- Готовый проём с жёсткими гранями с четырёх сторон: кирпич, бетон, газоблок, пеноблок, деревянный брус. Рама заходит внутрь ниши и крепится в торец.
- Перегородка из гипсокартона любой толщины, если по контуру проёма есть обвязка из профиля CD, UD, CW или UW.
- Под краску, обои или штукатурку до 2 мм. После отделки видна щель 1 мм.
- Большой проём или тесное место. Шире 600 мм делаем двухдверный «Короб» со съёмной перемычкой, до 1200×1200 мм. Для углов и узких ниш есть «Короб» со съёмной дверцей.
- Лист ГКЛ 12,5 мм без профиля по контуру? «Короб» к листу не крепят, вам нужен «Стандарт». Под плитку смотрите «Универсальный».
Люк-невидимка ProfiLuki «Короб»: Идеальный доступ в любых стенах
Модель «Короб» — это самый универсальный тип ревизионного люка под покраску. В отличие от модели «Стандарт» (которая крепится только к листу гипсокартона), «Короб» разработан для установки в любые готовые проемы, имеющие жесткие грани со всех 4-х сторон: кирпичная кладка, бетонный монолит, пеноблок, деревянный брус или усиленный периметр из профилей.
Инженерное совершенство конструкции
Рама люка изготовлена из усиленного алюминиевого уголка 16x30x2,4 мм. Внутренняя геометрия профиля спроектирована так, чтобы после монтажа и шпаклевки люк становился абсолютно невидимым.
- Умная кромка: Лицевая часть профиля имеет заводское утончение до толщины лезвия и рифленую поверхность. Это обеспечивает идеальную адгезию шпаклевки и отсутствие видимых переходов. После финиша остается лишь аккуратная щель толщиной 1 мм.
- Аргоновая сварка: Все углы рамы и створки соединены методом аргонодуговой сварки. Это гарантирует монолитность конструкции и защиту от деформации на десятилетия.
- Влагостойкость: В створку установлен влагостойкий гипсокартон Knauf (12,5 мм), готовый к любой финишной отделке.
Немецкая механика Mini-Latch
За комфорт эксплуатации отвечают оригинальные нажимные замки Hafele (Германия). Система работает безупречно: легкое нажатие, и дверца фронтально выходит из рамы на 4 мм, а затем распахивается на 170°, обеспечивая полный доступ к коммуникациям.
Варианты исполнения и Размеры
На складе всегда поддерживаются стандартные размеры (200×200, 300×300 и т.д.). Под заказ мы реализуем любые инженерные задачи:
- Индивидуальный размер: Изготовление с точностью до 1 мм.
- Съемная дверца: Для труднодоступных мест мы заменим петлю на страховочные тросики и захваты — дверцу можно будет полностью снять.
- Большие форматы: Для проемов шириной более 600 мм (до 1200х1200 мм) мы производим двухдверные конструкции. В них предусмотрена съемная центральная перемычка из профиля 30х30 мм, которая легко демонтируется для обслуживания крупного оборудования.
🛠 Технические нюансы для заказа
- Габариты: В данной модели внешний габарит люка практически соответствует посадочному размеру. Люк вставляется ВНУТРЬ проема.
- Глубина: Общая глубина конструкции (с учетом замков) — 65 мм.
- Монтаж: Крепление производится саморезами или дюбелями сквозь боковую стенку рамы в торец проема.
⚠️ Важные ограничения
Чтобы избежать ошибок при выборе, помните:
- Люк «Короб» НЕЛЬЗЯ крепить просто к листу гипсокартона (для этого есть модель «Стандарт»). Ему нужен жесткий периметр.
- Запрещено наклеивать плитку (петля не рассчитана на такой вес и траекторию).
- Запрещено устанавливать снаружи зданий и в полах.
- После шпаклевки обязательно сразу откройте дверцу и очистите швы, иначе люк заклинит!
Сравнение с другими моделями
| «Короб» | «Стандарт» | «Короб» со съёмной дверцей | |
|---|---|---|---|
| Основание | Жёсткий проём: кирпич, бетон, газоблок, брус, профиль | Лист ГКЛ 12,5 мм | Жёсткий проём: кирпич, бетон, брус |
| Как держится рама | Внутри ниши, крепление в торец | Полкой на лицевой стороне листа | Внутри ниши, крепление в торец |
| Дверца | На петле, открывается нажатием | На петле, открывается нажатием | Снимается полностью, держится на тросиках |
| Цена от | 1280 грн | 1280 грн | 1695 грн |
📏 Алгоритм подбора размера (для типа «Короб»)
В отличие от накладных моделей, люк типа «Короб» вставляется внутрь монтажного проема. Поэтому для заказа важно правильно высчитать габариты изделия.
Шаг 1: Замер ниши и Формула
Замерьте ваш проем в стене (ширину и высоту). Чтобы люк свободно вошел в нишу и у вас осталось место для крепления и выравнивания, используйте формулу:
- ✅ Габарит Люка = Размер Ниши – 5 мм
Пример: Если у вас проем 405х405 мм, вам нужно заказывать люк размером 400х400 мм.
Шаг 2: Где будет петля? (Важно!)
В данной модели сторона петли — это всегда «Высота» (H). Конструкция рамы симметрична, поэтому вы можете поворачивать люк при монтаже.
- Стандартное открывание (вбок): Заказывайте люк как обычно (Ширина х Высота). Петля будет на вертикальной стороне (H).
- Потолок или открывание «Вниз»: Если вам нужно, чтобы петля была по горизонтали (откидной люк), этот горизонтальный размер в заказе должен быть указан как «Высота» (H).
🛠 Глубина и Световой проем
Перед заказом убедитесь, что глубина вашей ниши составляет не менее 65 мм (это пространство, необходимое для работы замков).
⚠️ Важно: Чистый (световой) проем
Реальное окно доступа будет меньше габаритного размера люка из-за толщины рамы и петли. Мы рассчитали точные потери:
- По ширине (W): отнимаем 60 мм.
- По высоте (H / сторона петли): отнимаем 35 мм.
Конкретный пример:
Для люка размером 200х200 мм чистый световой проем составит 140х165 мм.
Учитывайте это, если планируете вынимать через люк габаритное оборудование!
🛠 Инструкция по монтажу люка серии «Короб»
Модель «Короб» универсальна: она монтируется внутрь проема. Подходит как для капитальных стен (кирпич, бетон, пеноблок), так и для перегородок из гипсокартона (при условии наличия каркаса по периметру).
Вариант А: Монтаж в твердые стены (Кирпич, Бетон, Пеноблок)
- Подготовка: Выровняйте проем. Он должен быть на 5 мм больше габарита люка.
- Разметка рамы: Просверлите отверстия в боковых стенках алюминиевой рамы.
- Шаг: примерно 100 мм (минимум 2 самореза на сторону).
- Важно: Делайте отверстия ближе к задней стенке профиля, чтобы шляпки саморезов не мешали ходу дверцы.
- Фиксация: Вставьте люк в нишу заподлицо со стеной. Через отверстия в раме наметьте места под дюбели (Ø 6-8 мм), просверлите стену и закрепите раму.
- Контроль геометрии: Затягивайте саморезы осторожно, чтобы не выгнуть алюминиевый профиль «бочкой». Проверяйте диагонали и зазор между дверцей и рамой (должен быть равномерным, ~1 мм).
Вариант Б: Монтаж в перегородки из ГКЛ
Внимание: В отличие от люка «Стандарт», модель «Короб» нельзя крепить просто в лист гипсокартона. Обязателен периметр из профиля!
- Каркас: По периметру будущего проема смонтируйте каркас из CD/UD профилей (толщина металла ≥ 0,55 мм). Профиль должен быть жестко закреплен.
- Установка: Вставьте люк в подготовленный каркас. Если есть зазор более 2 мм, используйте монтажные прокладки/клинья для жесткости.
- Крепление: Просверлите раму и притяните ее к профилю саморезами по металлу. Рекомендуем «раззенковать» отверстия в алюминии, чтобы саморез сел «потай».
- Плоскость: Лицевая поверхность люка должна быть в идеальном уровне с плоскостью гипсокартона.
🎨 Этап отделки (Малярные работы)
Чтобы избежать трещин и деформации дверцы, следуйте профессиональной технологии:
- Стыки: Заполните щель между рамой и стеной специальной шпаклевкой для швов (Uniflot или аналоги). Используйте армирующую ленту/сетку на стыке рамы и стены.
- Грунтовка: Наносите грунт тонкими слоями, не допуская размокания картона на дверце.
- Шпаклевание дверцы:1 слой — эластичная полимерная шпаклевка (~3 мм). Дайте высохнуть (от 24 часов).2 слой — финишная шпаклевка (~1 мм).
- Обои: Клейте единое полотно на стену и закрытый люк. Прорезайте контур острым ножом только после высыхания клея.
⛔ Строгие запреты
- Стеклохолст: ЗАПРЕЩЕНО клеить «паутинку» сплошным листом на дверцу — это создаст натяжение и деформирует люк.
- Плитка: Люк не рассчитан на вес плитки.
- Главное правило: Сразу после нанесения шпаклевки откройте дверцу и вычистите смесь из зазора. Застывшая шпаклевка = сломанный люк.
Опции тип «Короб»
| Модель | Габарит люка Ш×В×Гл, мм | Дверца Ш×В, мм | Чистый доступ Ш×В, мм | Цена за шт., грн с НДС | |
|---|---|---|---|---|---|
| 200х200 | 200х200x65 | 200х200 | 140х165 | 1280 | |
| 200х300 | 200х300x65 | 200х300 | 140х265 | 1530 | |
| 300х300 | 300х300x65 | 300х300 | 240х265 | 1630 | |
| 300х400 | 300х400x65 | 300х400 | 240х365 | 1740 | |
| 300х500 | 300х500x65 | 300х500 | 240х465 | 1840 | |
| 300х600 | 300х600 x65 | 300х600 | 240х565 | 2010 | |
| 400х400 | 400х400x65 | 400х400 | 340х365 | 1840 | |
| 400х600 | 400х600x65 | 400х600 | 340х565 | 2080 | |
| 500х500 | 500х500x65 | 500х500 | 440х465 | 2080 | |
| 600х600 | 600х600 x65 | 600х600 | 540х565 | 2370 | |
| 600х1200 | 600х1200x65 | 600х1200 | 540х1165 | 5040 | |
| Не нашли нужный размер? | |||||
| Люк тип «Короб» предназначен для монтажа на любую прочную плоскую поверхность (металлоконструкции, кирпич, бетон, дерево и др.), а также в гипсокартон любой толщины (по контуру проёма должен быть обвязочный профиль CD, UD, CW, UW). | |||||
Доставка и самовывоз. Киев: бесплатный самовывоз из шоурума ProfiLuki, просп. Берестейский, 67-А (ЖК «Нивки Парк», вывеска «SEMIN»), Пн–Пт 9:00–17:30, Сб 10:00–14:00. Днепр, Одесса, Харьков, Львов: Новая Почта, 1–3 рабочих дня. Для юрлиц и ФЛП выставляем счёт с НДС. Оплата и доставка
Вопросы о люке «Короб»
Как установить люк в кирпичную или бетонную стену?
Выровняйте проём: он должен быть на 5 мм больше люка. Просверлите боковые стенки рамы с шагом около 100 мм, минимум 2 самореза на сторону, ближе к задней стенке профиля. Закрепите раму дюбелями Ø 6–8 мм вровень со стеной. Затягивайте аккуратно и проверяйте, чтобы зазор между дверцей и рамой оставался ровным, около 1 мм.
Можно ли поставить «Короб» в гипсокартонную перегородку?
Да, если по периметру проёма смонтирован каркас из профиля CD или UD из металла от 0,55 мм. Просто к листу ГКЛ «Короб» не крепят: для этого есть «Стандарт».
Как рассчитать размер люка под нишу?
Размер люка равен размеру ниши минус 5 мм. Проём 405×405 мм означает люк 400×400 мм. Петля всегда на стороне «высота»: если дверца должна откидываться вниз, укажите горизонтальный размер как высоту. Окно доступа меньше люка на 60 мм по ширине и на 35 мм по высоте.
Как избежать трещин по контуру?
Заполните щель между рамой и стеной шпаклёвкой для швов и положите армирующую ленту или сетку на стык. Грунт наносите тонко, чтобы картон на дверце не размок. Дальше эластичная шпаклёвка около 3 мм, от 24 часов на высыхание, и финишный слой 1 мм. Сразу после шпаклёвки откройте дверцу и вычистите зазор.
Подходит ли «Короб» для влажных помещений?
В дверце стоит влагостойкий гипсокартон Knauf 12,5 мм, поэтому ванная или кухня под покраску подходят. Клеить плитку на «Короб» нельзя, для плитки есть «Универсальный». Снаружи зданий и в пол «Короб» не ставят.
Сколько ждать люк?
Размеры из таблицы есть на складе. Под ваш размер с точностью до 1 мм, двухдверный или со съёмной дверцей изготавливаем за 7–10 рабочих дней. Новая Почта везёт 1–3 рабочих дня.
Можно ли заменить замок, если он сломается?
Да. Механизмы замков и ответные части крепятся на болтах под крестовую отвёртку, поэтому сломанный замок легко и быстро меняют на новый.
Можно ли опираться на открытую дверцу?
Нет. Самая распространённая ошибка: открыть дверцу и опереться на неё рукой. Алюминиевый профиль деформируется, дверцу заклинивает, и исправить это сложно.
Сколько раз можно открывать люк?
Количество и частота открываний не ограничены, если обращаться с дверцей аккуратно. Открывать можно и каждый день.
