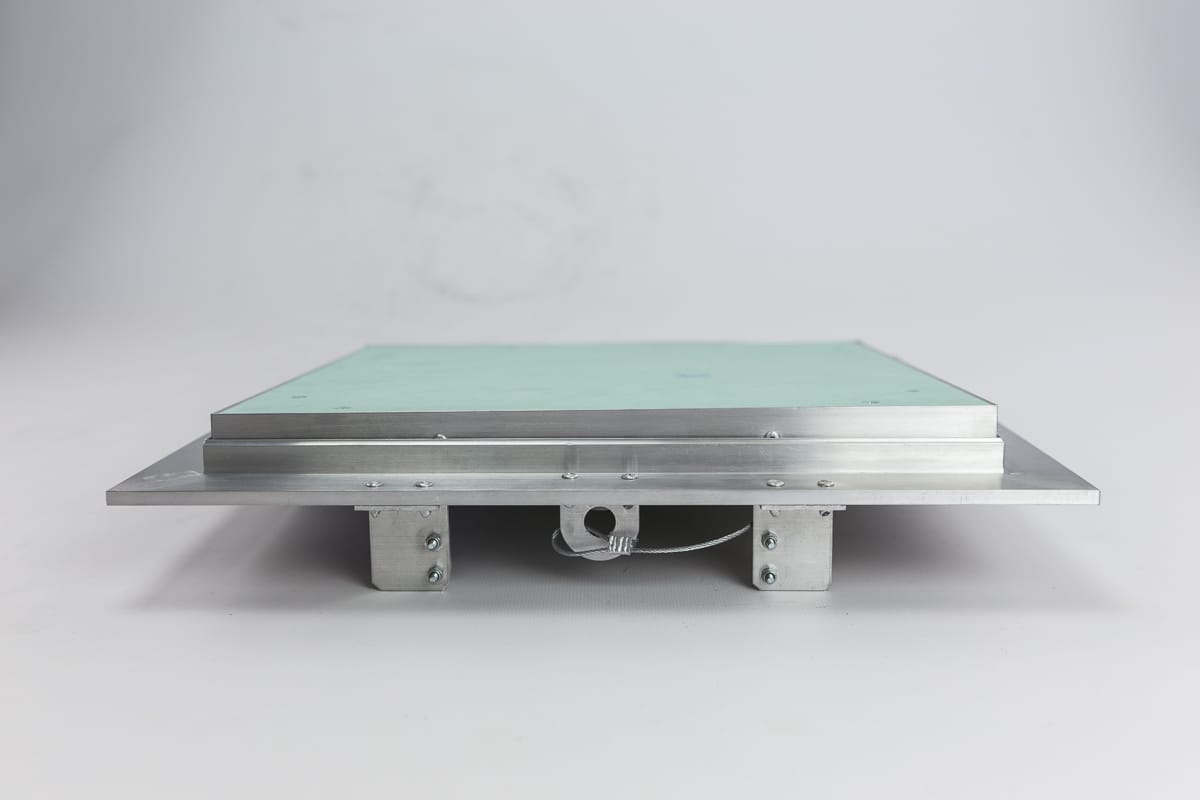

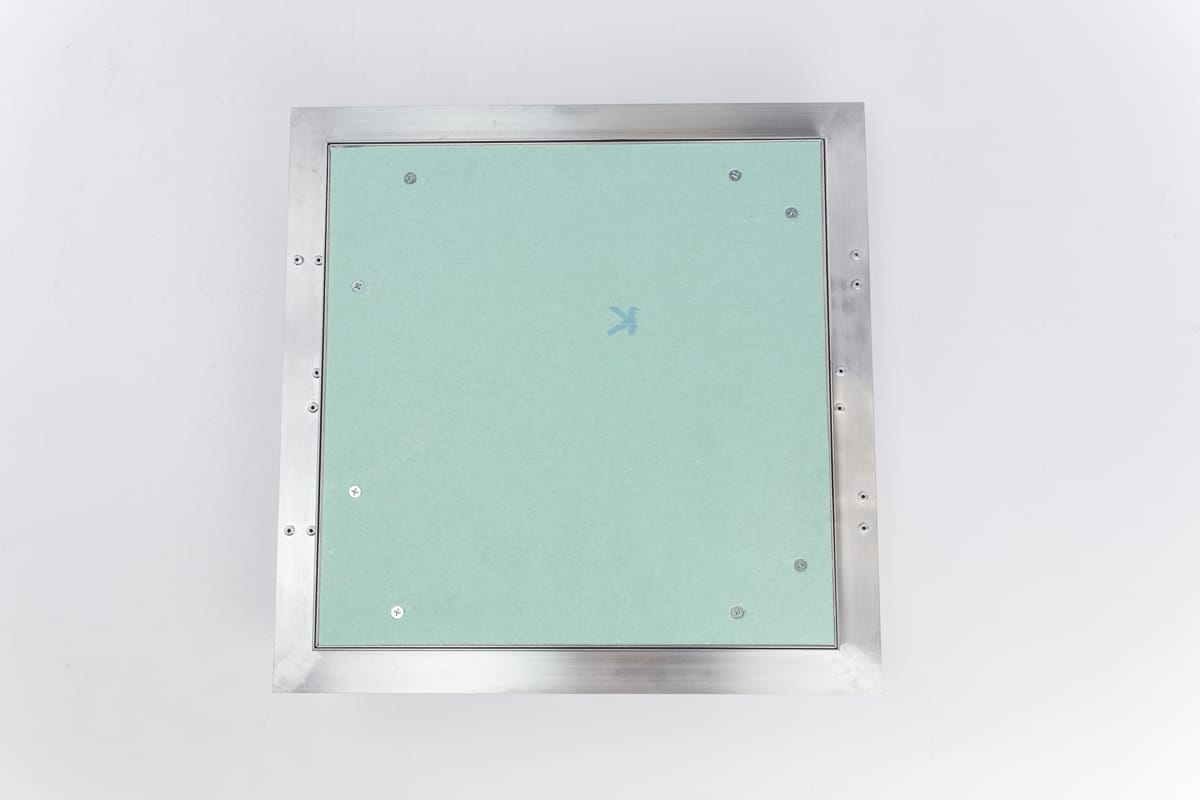

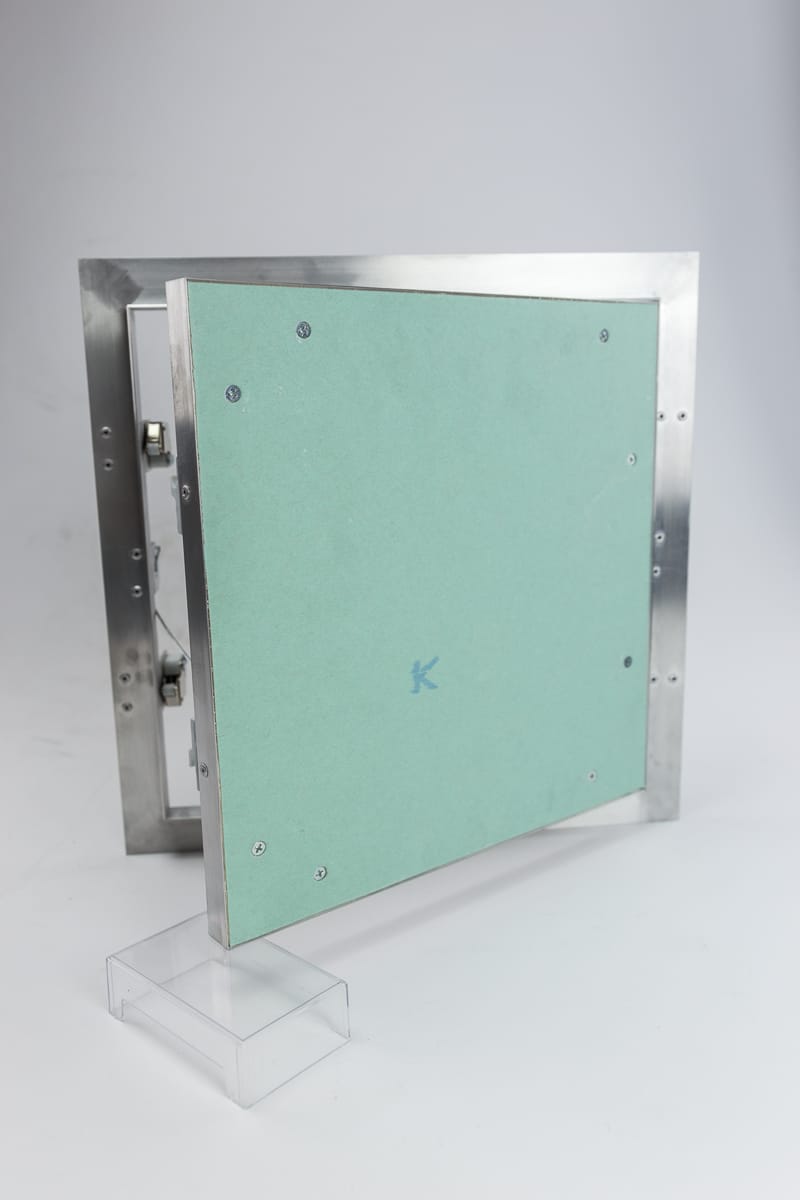

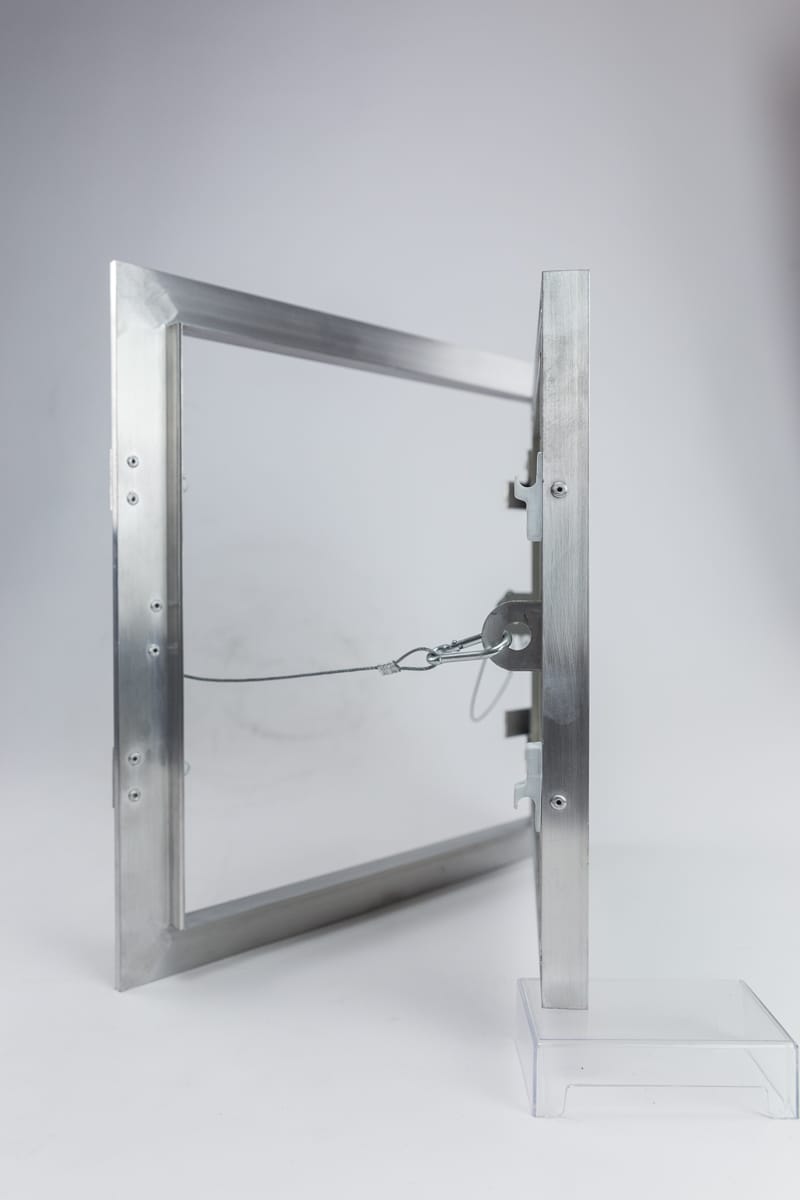

Люк-невидимка «Стандарт» со съёмной дверцей
Основные характеристики
| Материал | Алюминий |
| Тип отделки | Краска, обои, декор, кожа, ткани и подобные материалы |
Ревизионный люк со съёмной дверцей ProfiLuki «Стандарт»: монтаж в ГКЛ без лишних профилей

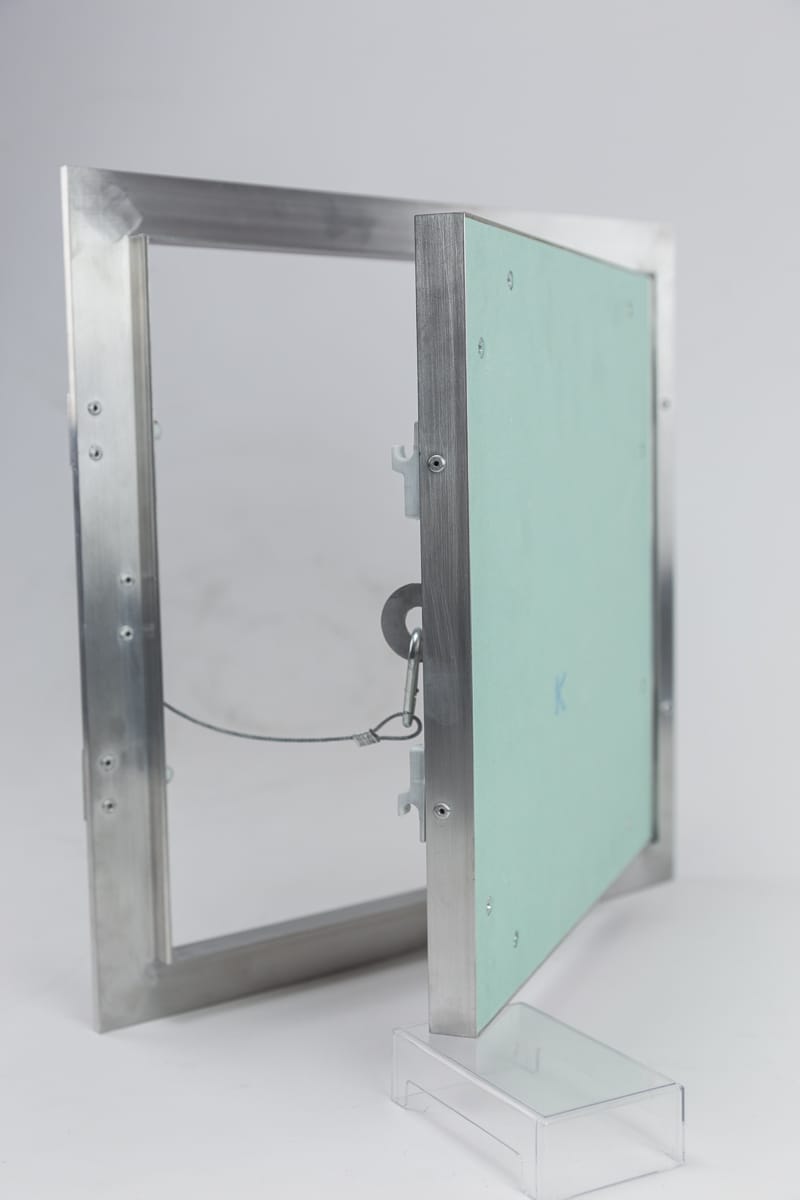

Модель «Стандарт» со съёмной дверцей создана для ситуаций, когда ревизионный проём нужно организовать в готовой гипсокартонной стене или потолке толщиной 12,5 мм. В отличие от стандартной петельной версии — дверца полностью снимается, что обеспечивает максимально удобный доступ к коммуникациям там, где для поворота петли нет места.
Техническая особенность: съёмная дверца на захватах

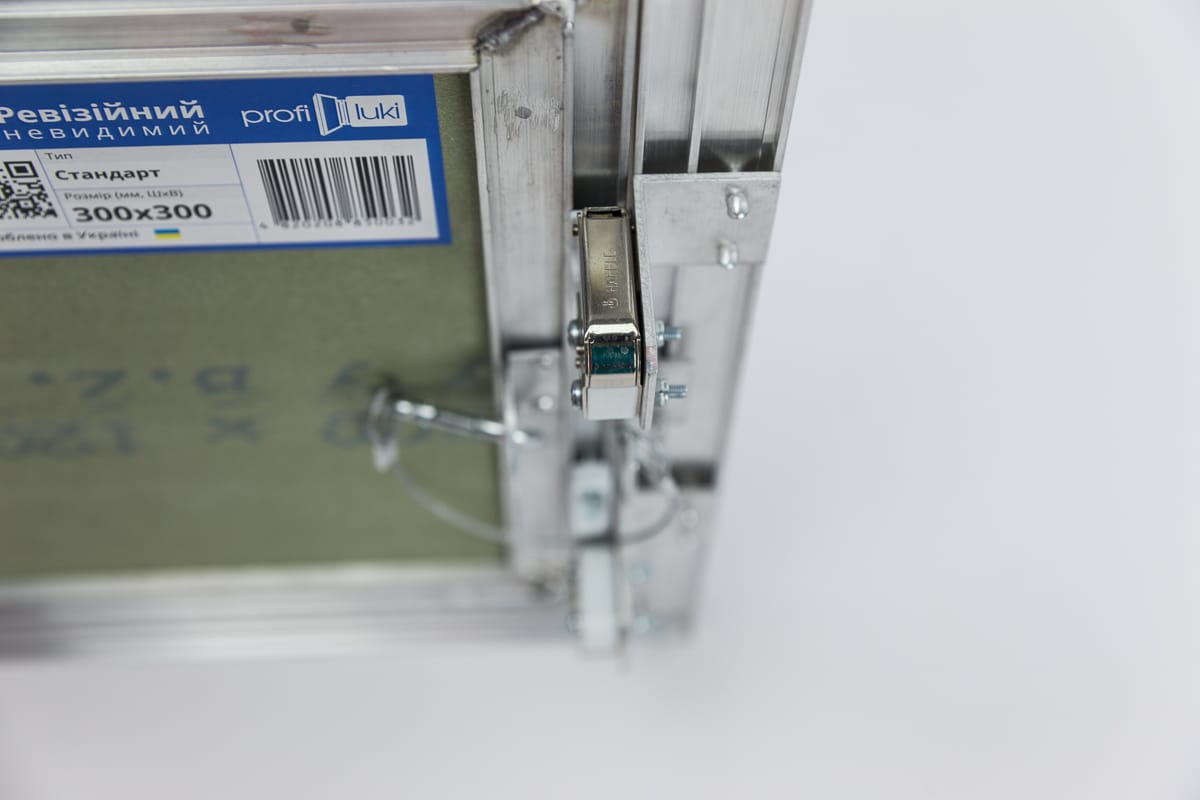

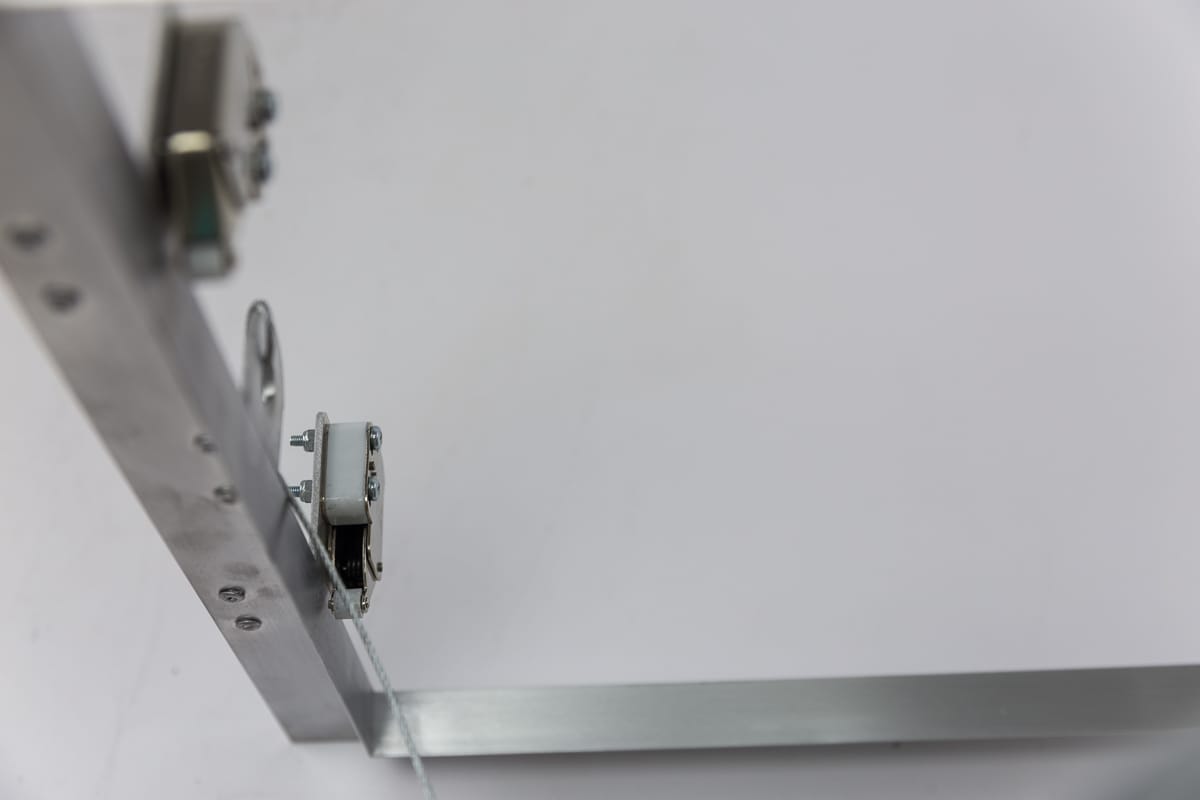

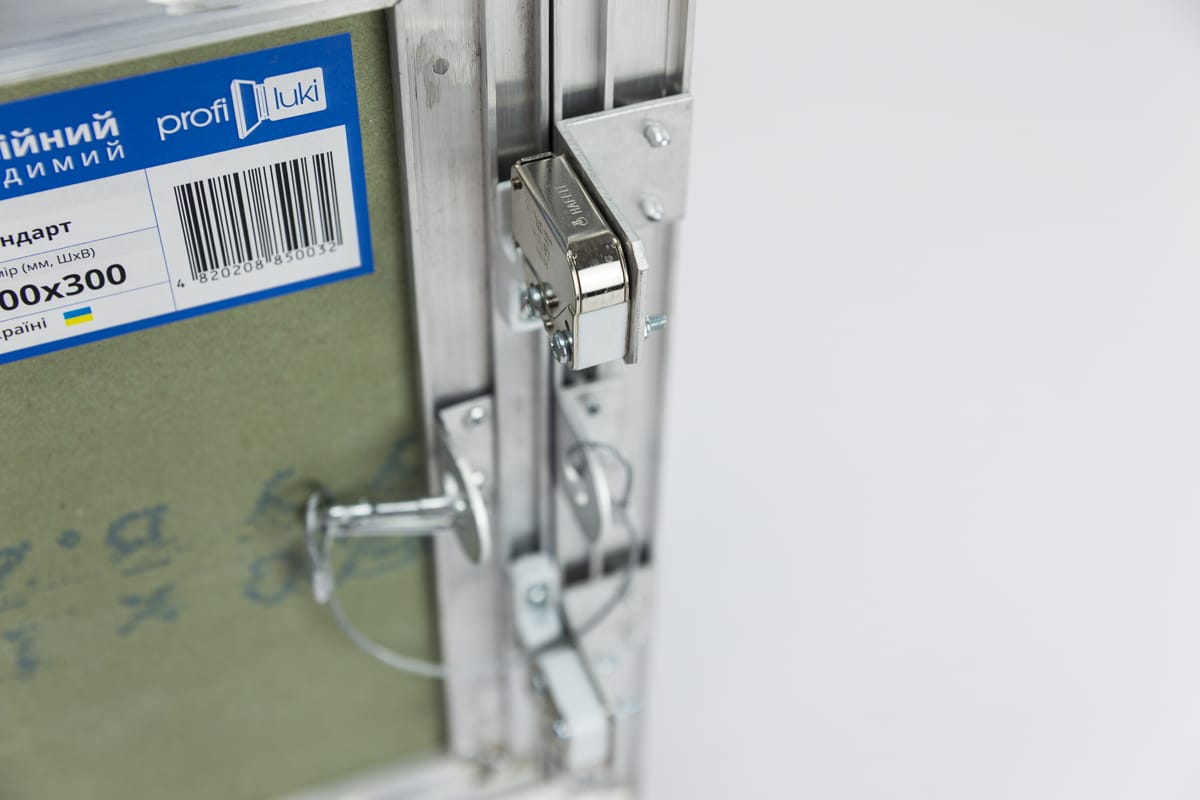

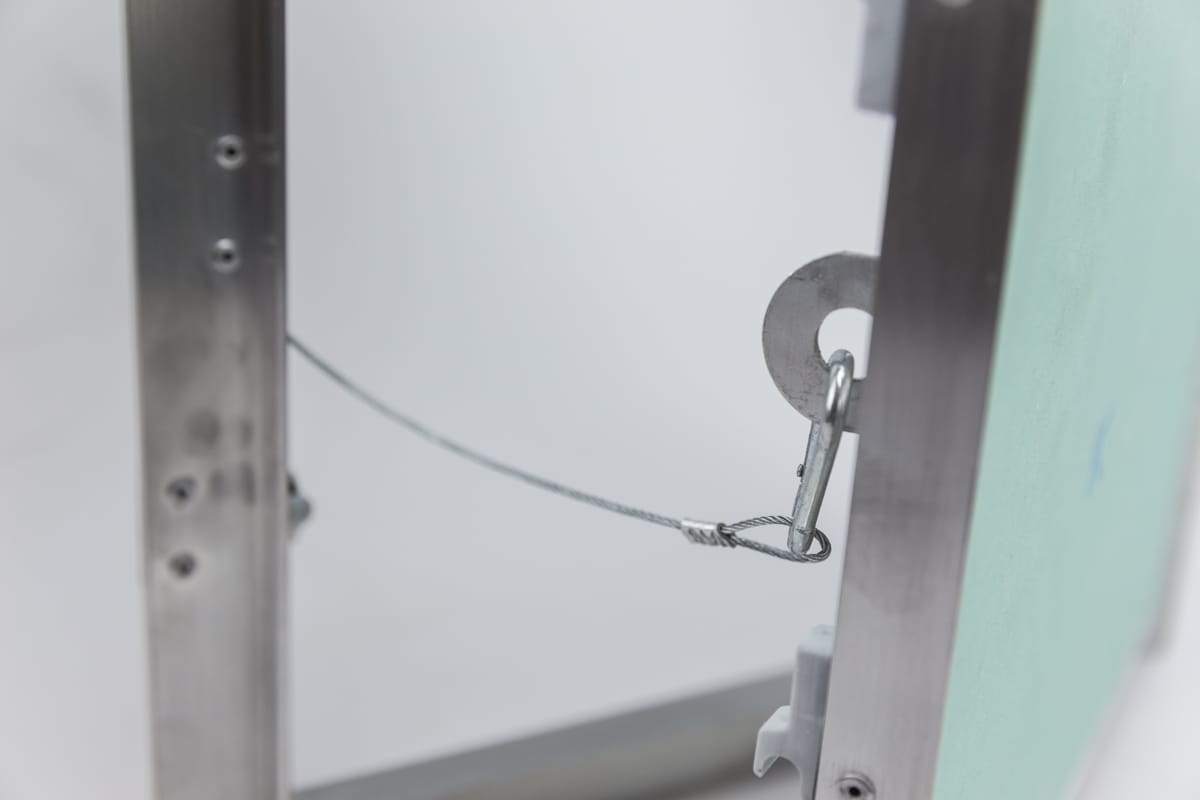

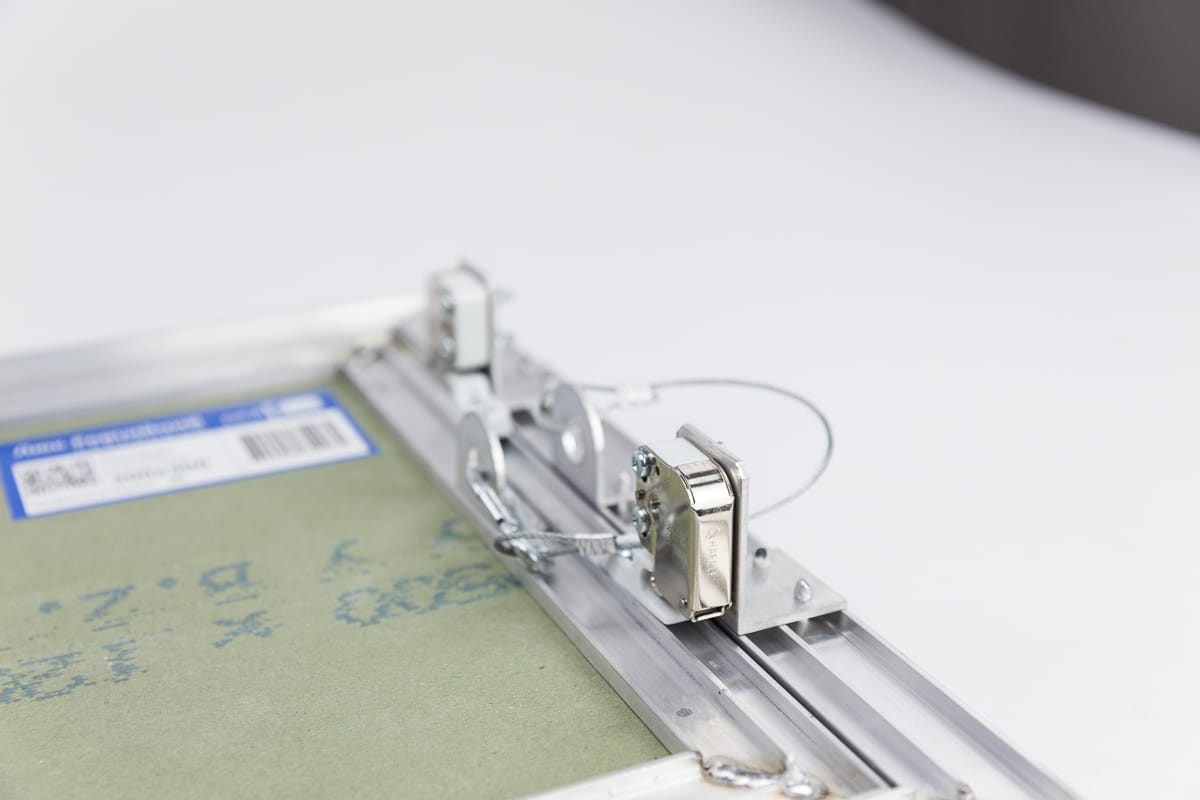

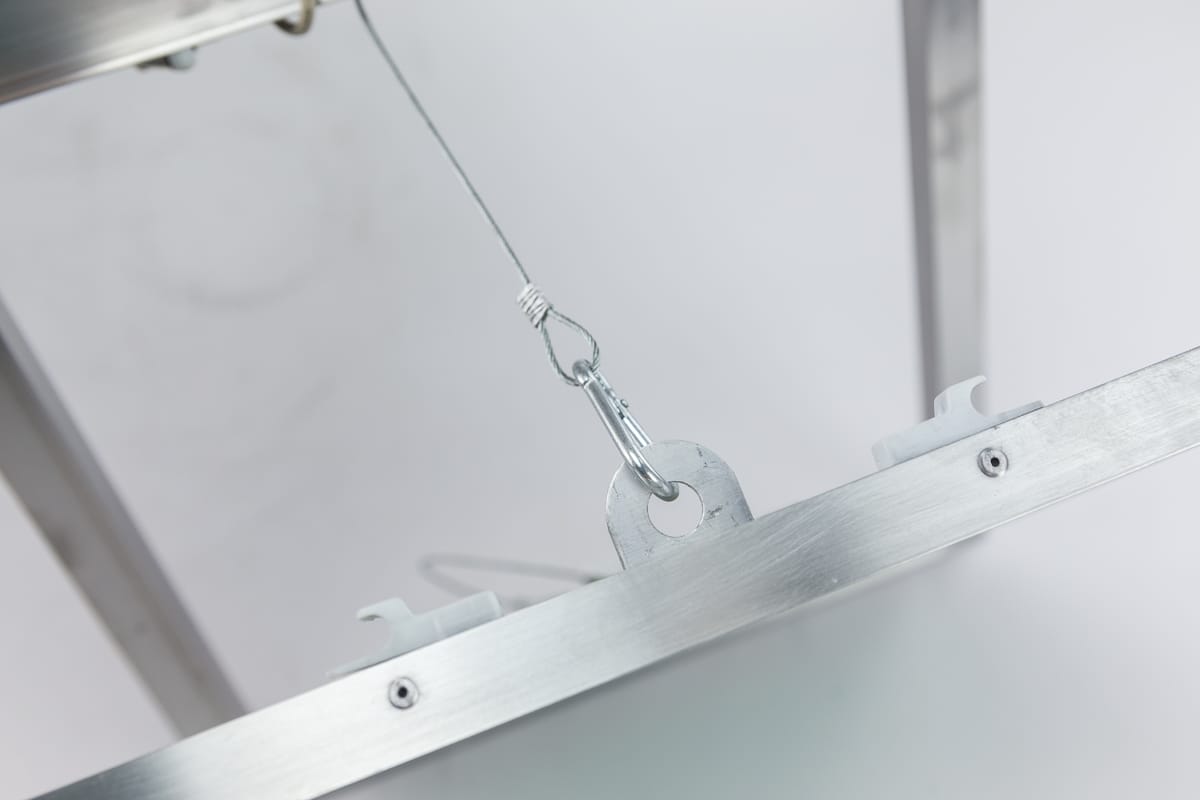

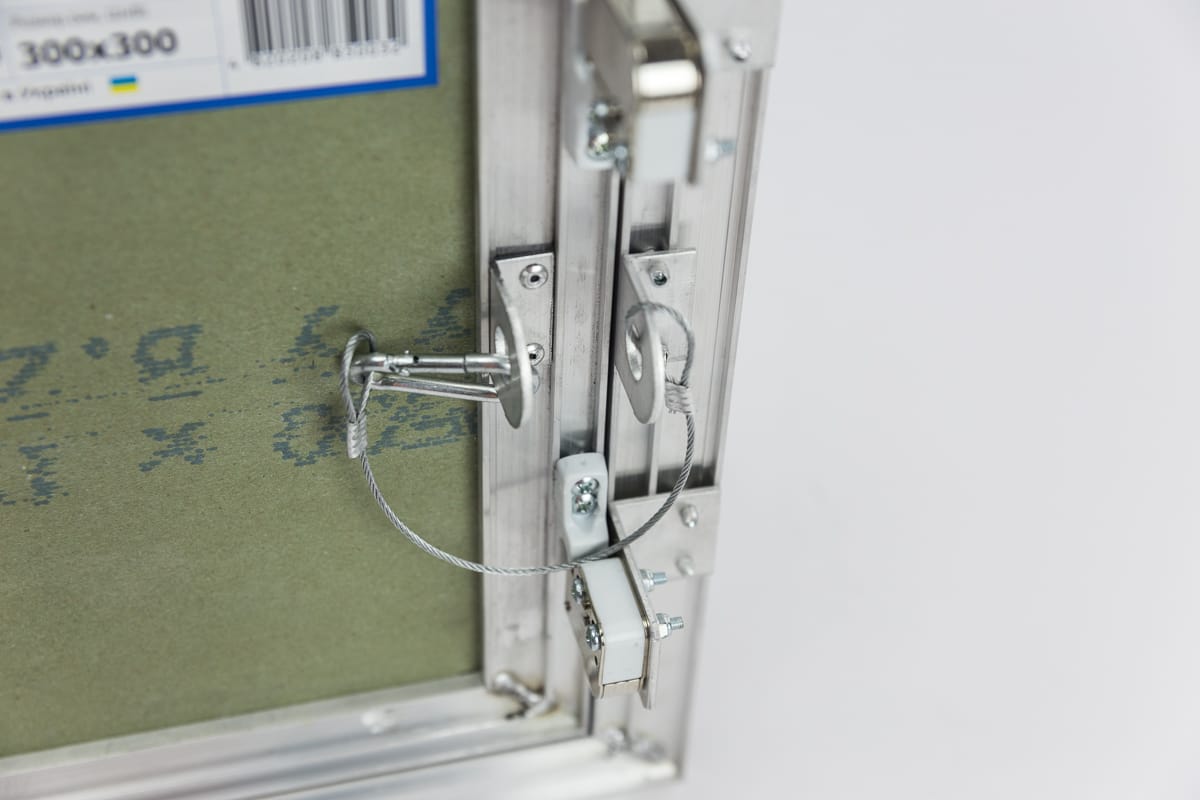

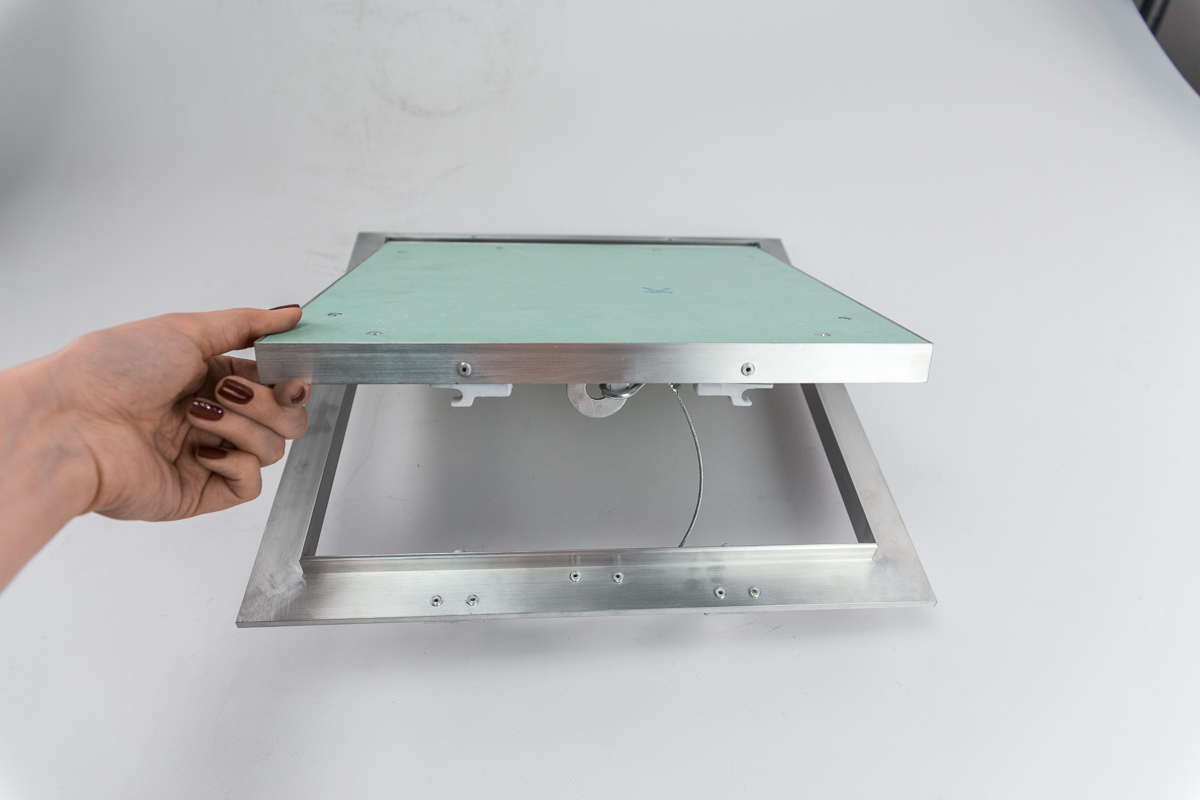

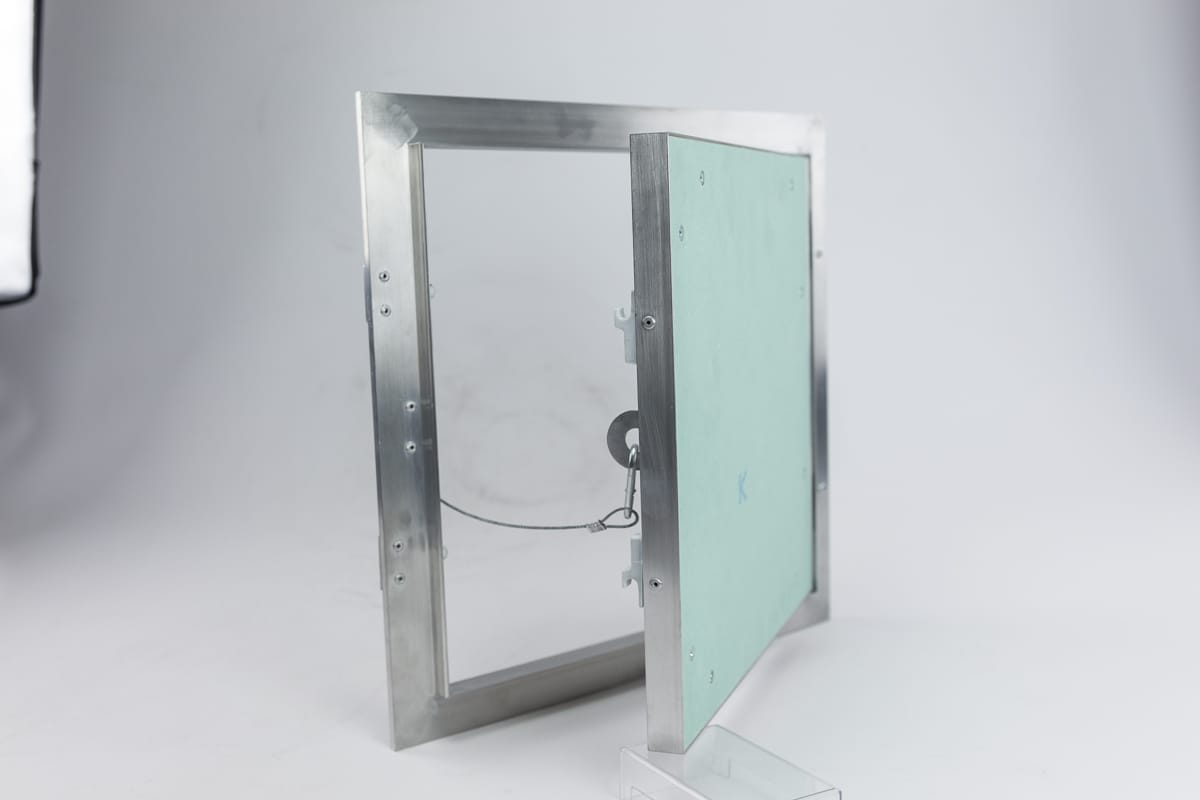

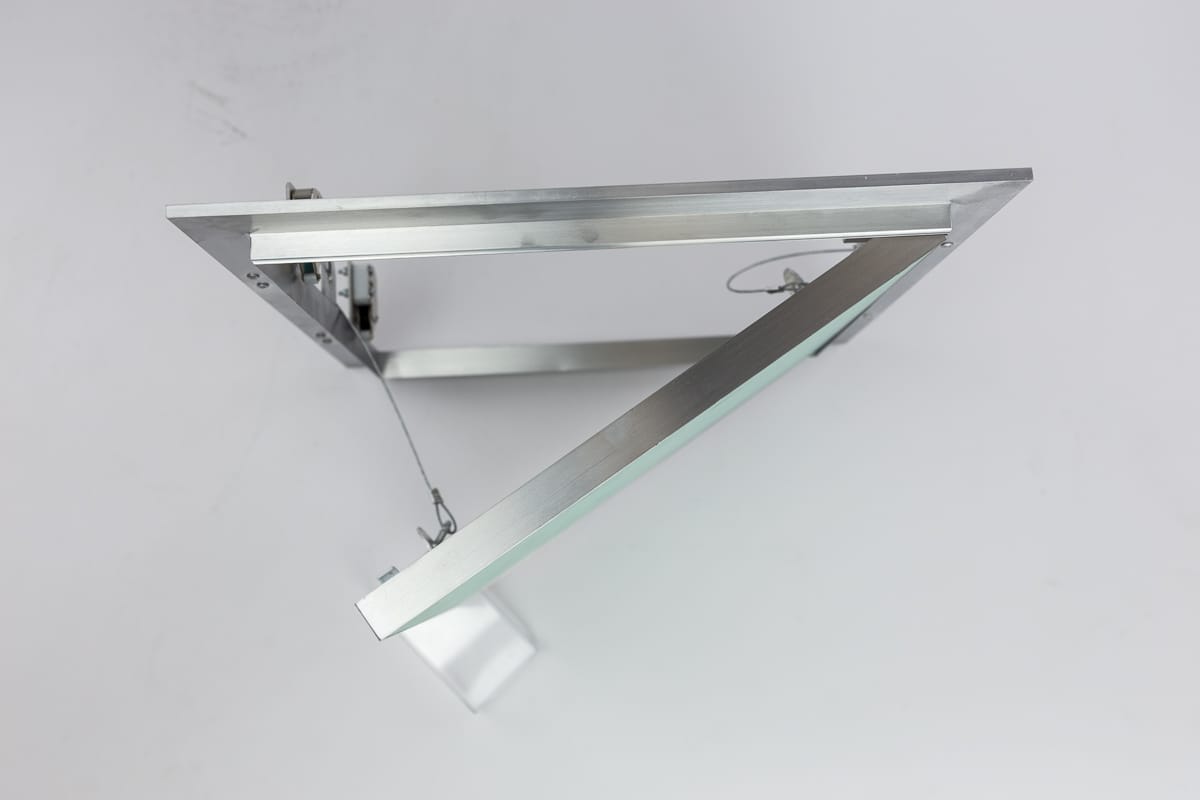

Вместо традиционной петли дверца крепится на специальных захватах и снимается без инструментов одним движением. Это особенно актуально когда люк установлен в углу стены, вплотную к трубе или другому препятствию — там где открыть петельный люк физически невозможно.

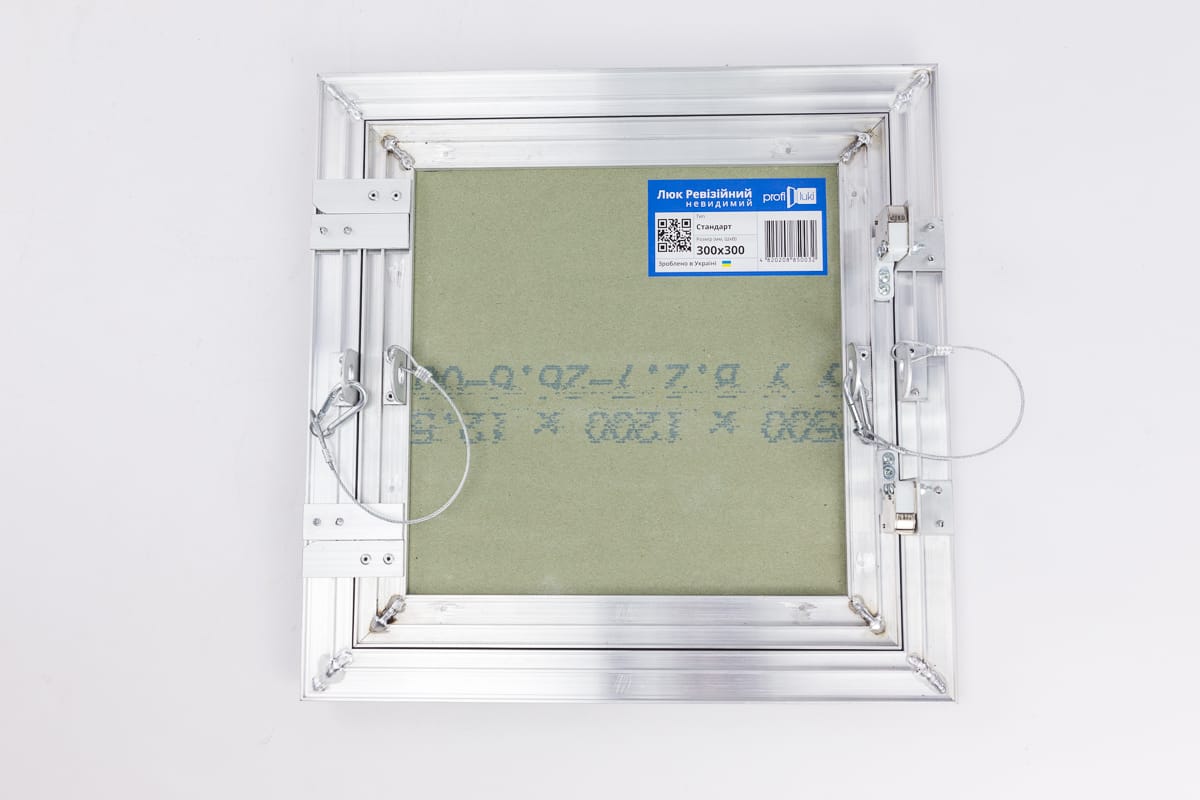

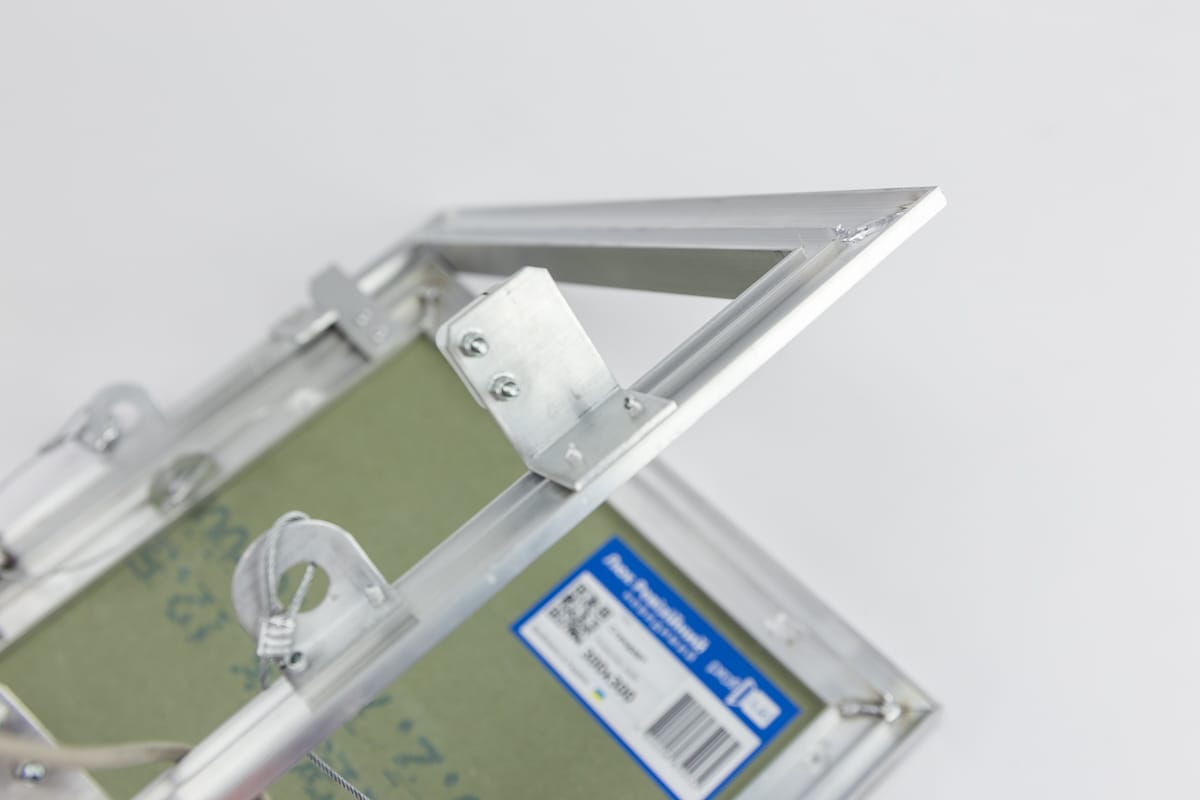

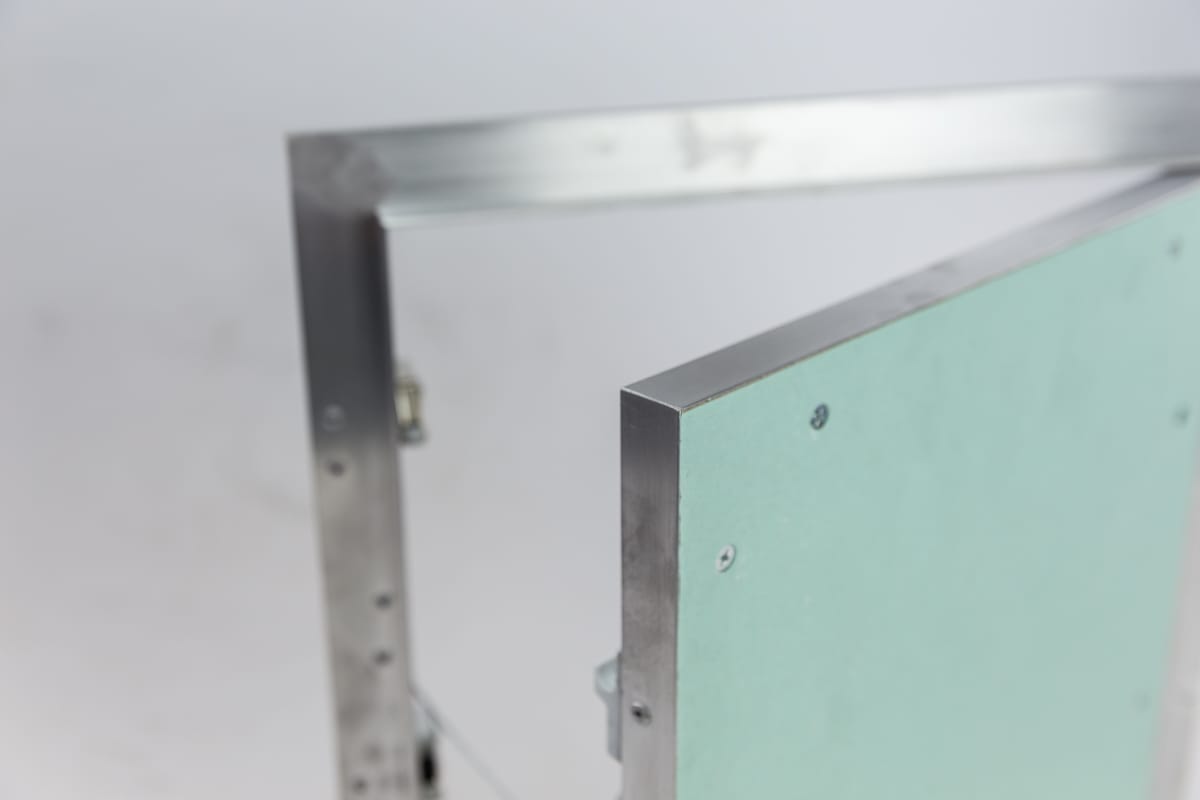

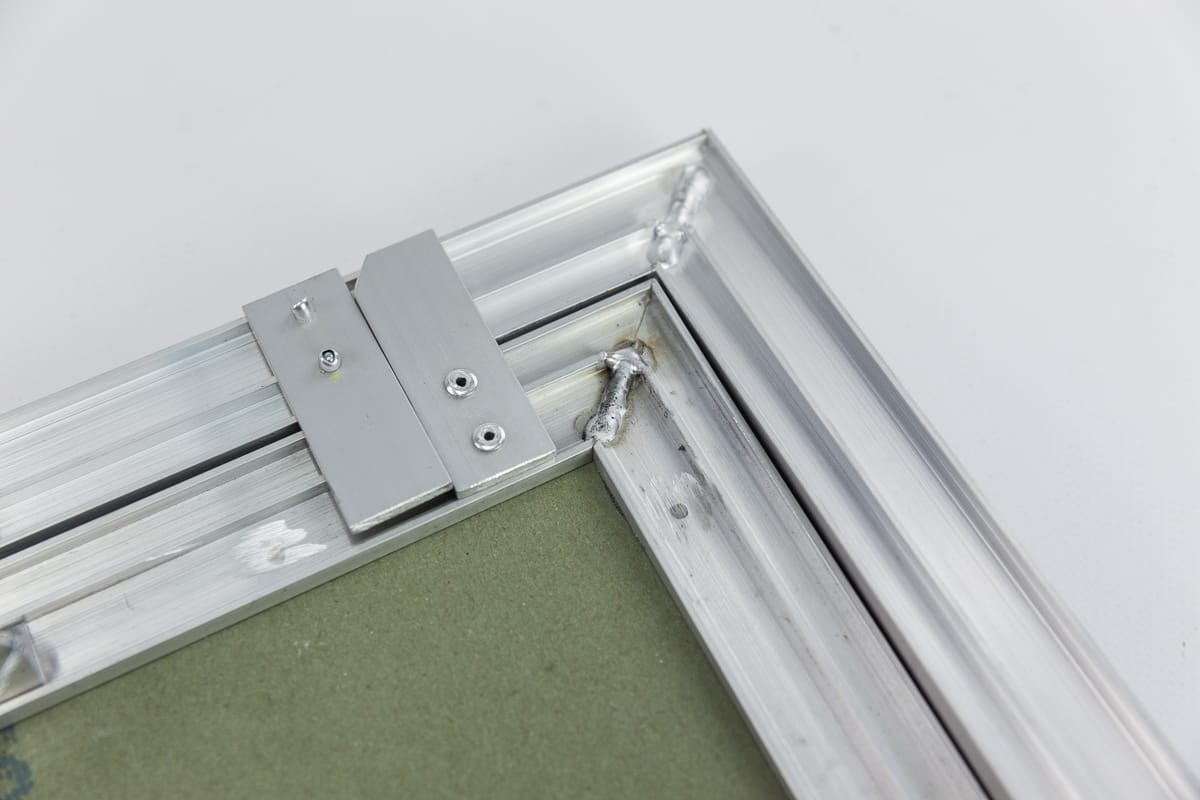

В основе конструкции — алюминиевый уголок сложного сечения (18x28x2,4 мм) с монтажным бортиком шириной 25,6 мм, который ложится на лицевую часть гипсокартона. Углы рамы соединены аргонодуговой сваркой. В створку вклеен влагостойкий гипсокартон Knauf 12,5 мм.
📏 Размеры и глубина: как не ошибиться при заказе
- Размер при заказе: указывается размер дверцы (полезного проёма). Например, 300х300 мм.
- Внешний габарит: больше заказного на 55 мм (по 27,5 мм с каждой стороны).
- Монтажная глубина: 65 мм с учётом механизма захвата.
Когда выбирать съёмную дверцу вместо петельной?
- Угловой монтаж: люк установлен в углу — для открытия петли нет места.
- Вплотную к препятствию: труба, профиль или другая конструкция блокирует поворот дверцы.
- Максимальный доступ: нужно полностью убрать дверцу для работы внутри.
- Фанкойлы и инженерные узлы: обслуживание оборудования в узких нишах за гипсокартоном.
Надёжность в деталях
- Сварка: углы рамы — аргонодуговая сварка, исключающая провисание створки.
- Механика: захваты для съёмной дверцы — надёжная фиксация без люфта.
- Наполнение: влагостойкий гипсокартон Knauf 12,5 мм.
- Точность: изготовление под заказ ±1 мм.
⚠️ Важные ограничения
- Только сухая отделка: покраска, обои, декоративная штукатурка. Облицовка плиткой запрещена.
- Температурный режим: только для внутренних помещений, не для полов.
- После шпаклёвки: сразу открыть дверцу и очистить зазор от смеси — иначе заклинит.
- Изготовление под заказ: данная модель не хранится на складе, производится под ваш размер.
📐 Как подобрать размер и подготовить нишу
Чтобы не ошибиться с заказом люка серии «Стандарт» со съёмной дверцей, важно отталкиваться от габаритов вашего монтажного проема в гипсокартоне.
- Если проем уже готов: Замерьте его ширину и высоту. Номинальный размер люка должен быть на 3–5 мм меньше вашего проема, чтобы рама свободно вошла в нишу, а внешние бортики («крылья») перекрыли зазор.
- Если вы только планируете проем: Выбирайте люк исходя из требуемого размера окна доступа, а отверстие в гипсокартоне вырезайте по факту получения изделия (с припуском +2 мм).
📐 Габариты люка
- Размер при заказе: Вы указываете размер полезного проема (дверцы). Например, 200х200 мм.
- Внешний габарит: Реальный размер люка по внешним краям рамы будет больше на 55 мм (по 27,5 мм с каждой стороны).
- Пример: Заказываете люк 200×200 мм → внешний размер составит 255×255 мм.
🔄 Универсальность установки
Захваты располагаются по большей стороне люка. Если вам нужно иное расположение — уточните это при оформлении заказа у менеджера.
🛠 Технические требования к нише
Для корректной работы механизма необходимо обеспечить свободное пространство за листом гипсокартона:
- Общая глубина: не менее 15 мм по периметру рамы.
- Зона замков: в месте нажатия глубина свободного пространства должна быть не менее 65 мм (для хода нажимных механизмов Mini-Latch).
⚠️ О полезном (световом) проеме
Планируя доступ к оборудованию, учитывайте, что реальное окно доступа будет меньше внешних габаритов люка. Съёмная дверца крепится на захватах (без петли), поэтому потери минимальны:
- По ширине (Ш): проем уменьшается на 5 мм.
- По высоте (В): проем уменьшается на 60 мм.
Пример: Для люка 200×200 мм чистый световой проем составит 195×140 мм.
Обязательно учитывайте эти допуски, если планируете вынимать через люк габаритные фильтры или блоки.
🛠 Инструкция по установке люка «Стандарт»
Люк серии «Стандарт» разработан для монтажа в стены и потолки из гипсокартона, ГВЛ и других плитных материалов толщиной 12,5 мм. Работы выполняются на этапе черновой отделки.
1. Подготовка ниши
- Соберите каркас из профилей. Важно: размещайте профили на расстоянии 35–100 мм от будущей рамы люка (для крепления в лист ГКЛ).
- Вырежьте отверстие. Оно должно быть на 3-5 мм больше габарита люка для свободного вхождения рамы.
- Проверьте глубину: по периметру — не менее 15 мм, в зоне нажатия замков — не менее 65 мм.
2. Фиксация люка
- Заведите люк в проем по диагонали, затем разверните и выровняйте в одну плоскость со стеной или потолком.
- Рама крепится через специальные монтажные «полки» (крылья) непосредственно к гипсокартону.
- Зафиксируйте раму саморезами с шагом не более 150 мм.
- Контроль качества: проверьте углы (должны быть строго 90°) и отсутствие перекосов рамы.
3. Малярные работы (Отделка)
- Заполните технологическую щель между рамой и ГКЛ специальной шпаклевкой для швов (или акрилом с последующим шпаклеванием).
- На дверцу нанесите слой эластичной полимерной шпаклевки (~3 мм). Дайте полностью высохнуть (следуйте инструкции производителя смеси).
- После высыхания нанесите финишный слой легкой шпаклевки (1 мм).
- Совет мастера: Используйте монтажную сетку на стыках рамы и гипсокартона — это убережет от микротрещин.
- Зашлифуйте поверхность, прогрунтуйте и нанесите финиш (краску или обои).
⚠️ Важные условия и Безопасность
- Обои: Наклеивайте единое полотно на стену и люк. Только после высыхания аккуратно прорежьте контур дверцы острым ножом.
- Запрещено: Не клеить стеклохолст (паутинку) непосредственно на створку люка.
- Эксплуатация: Хранить при t +10…+50°С. Не оставляйте открытый люк без присмотра, если в помещении есть дети (острые металлические углы).
