Люк-невидимка «Стандарт» зі знімними дверцятами
Основні характеристики
| Матеріал | Алюміній |
| Тип оздоблення | Фарба, шпалери, декор, шкіра, тканини та подібні матеріали |
Ревізійний люк зі знімними дверцятами ProfiLuki «Стандарт»: монтаж у ГКЛ без зайвих профілів
Модель «Стандарт» зі знімними дверцятами створена для ситуацій, коли ревізійний отвір потрібно організувати у готовій гіпсокартонній стіні або стелі товщиною 12,5 мм. На відміну від стандартної петельної версії — дверцята повністю знімаються, що забезпечує максимально зручний доступ до комунікацій там, де для повороту петлі немає місця.
Технічна особливість: знімні дверцята на захватах

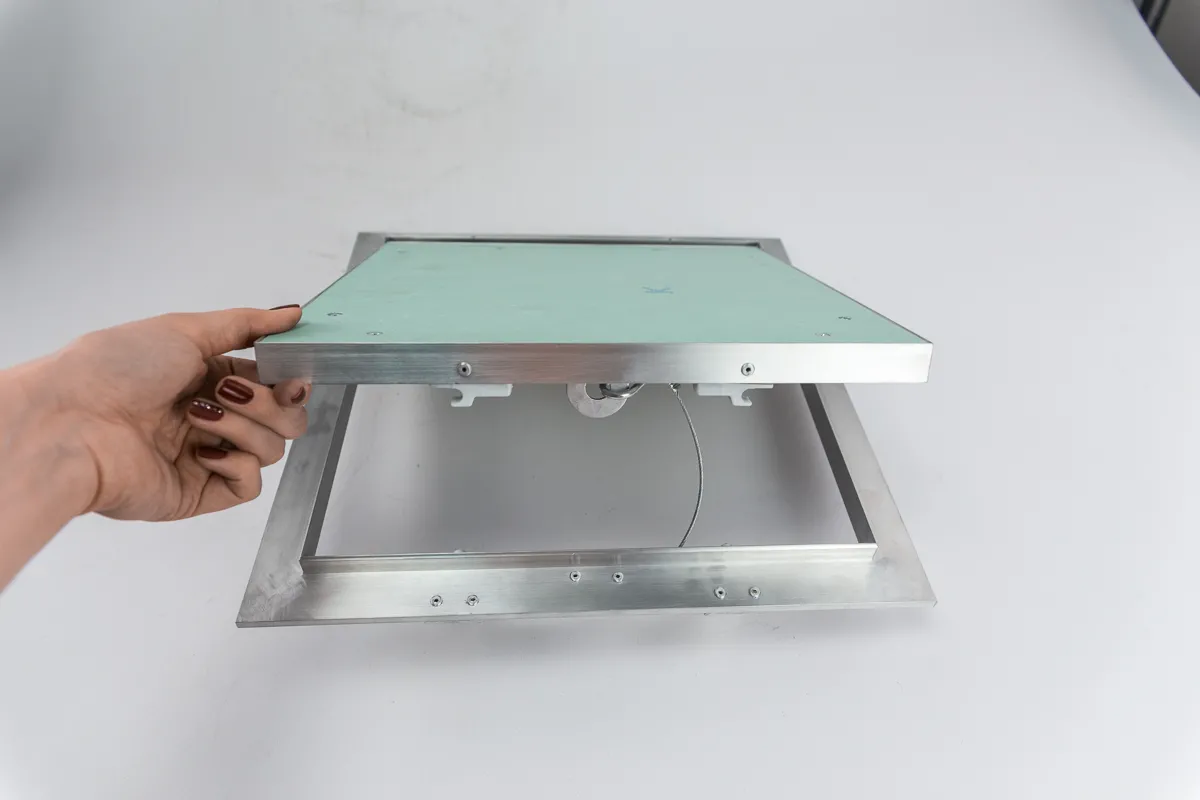

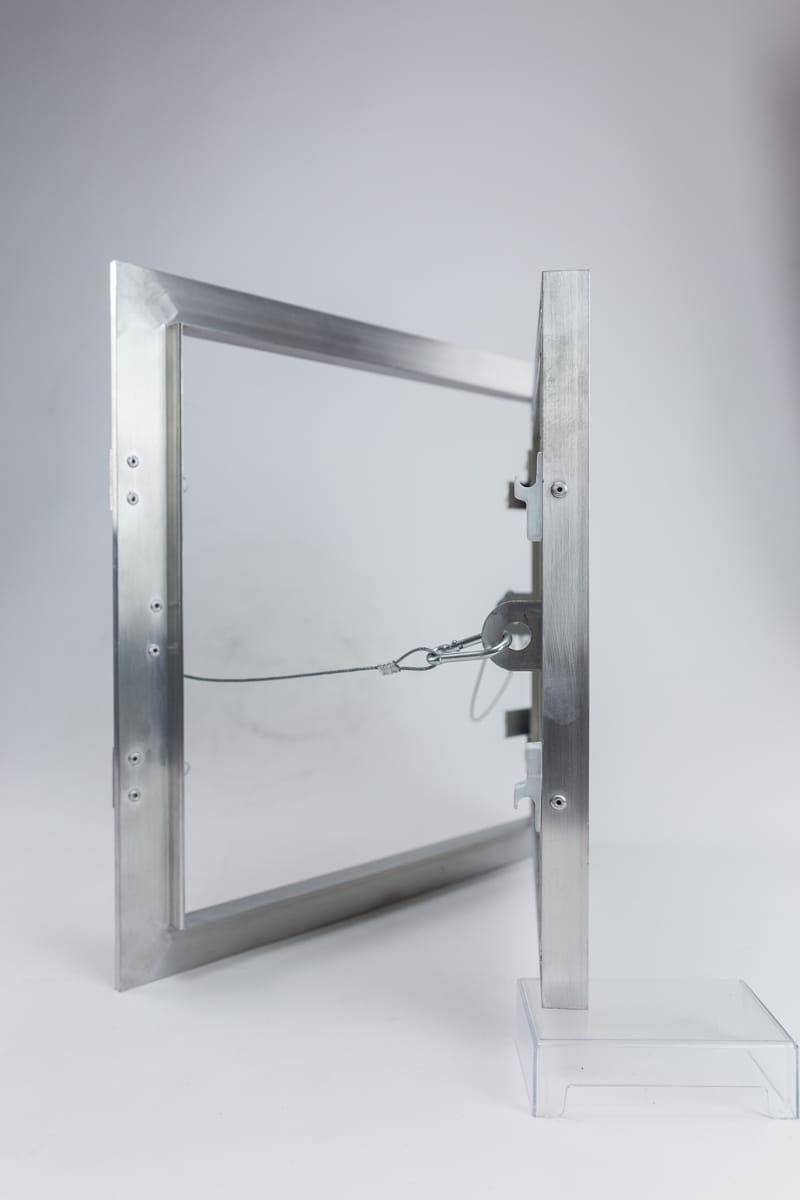

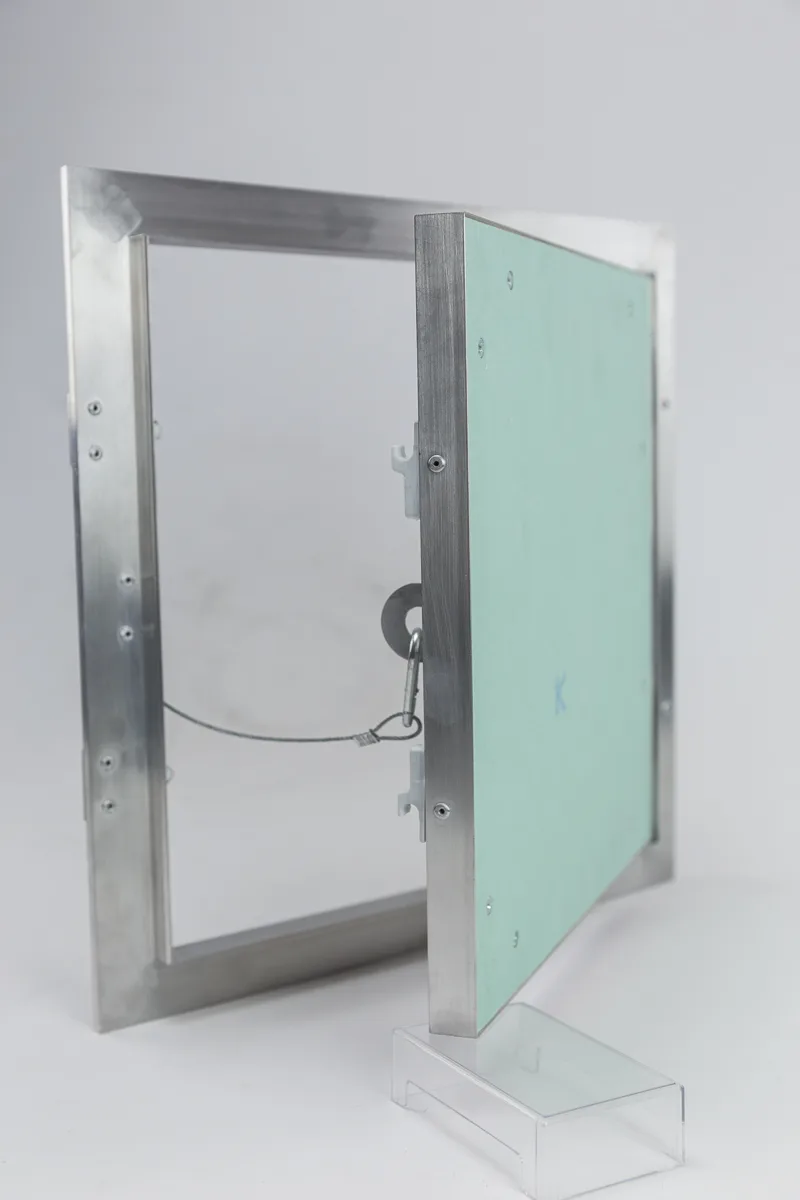

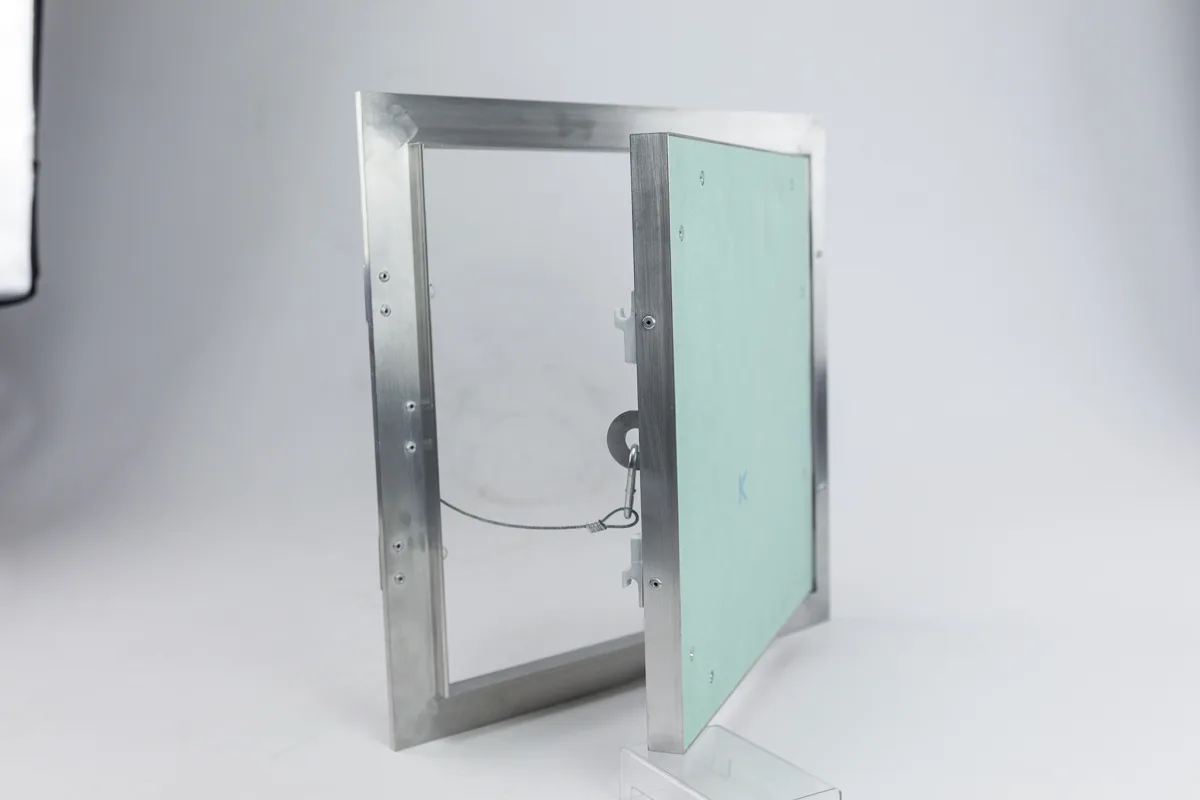

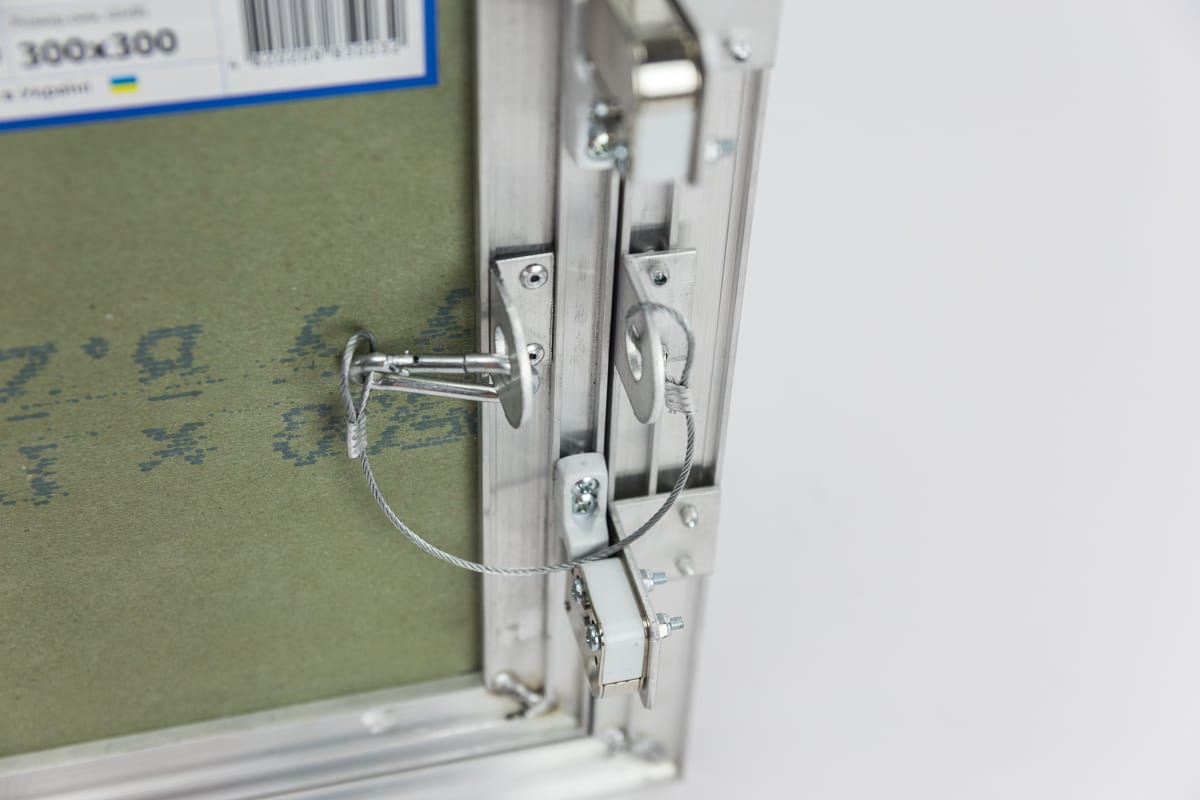

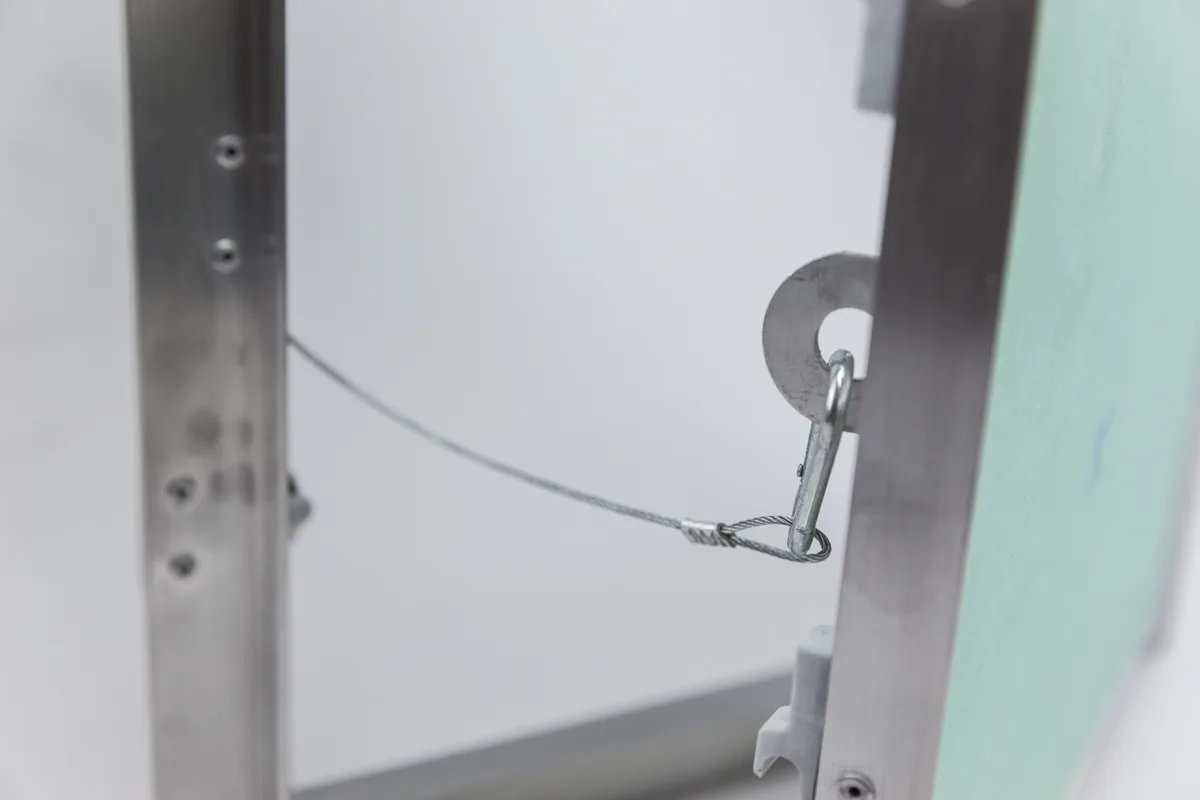

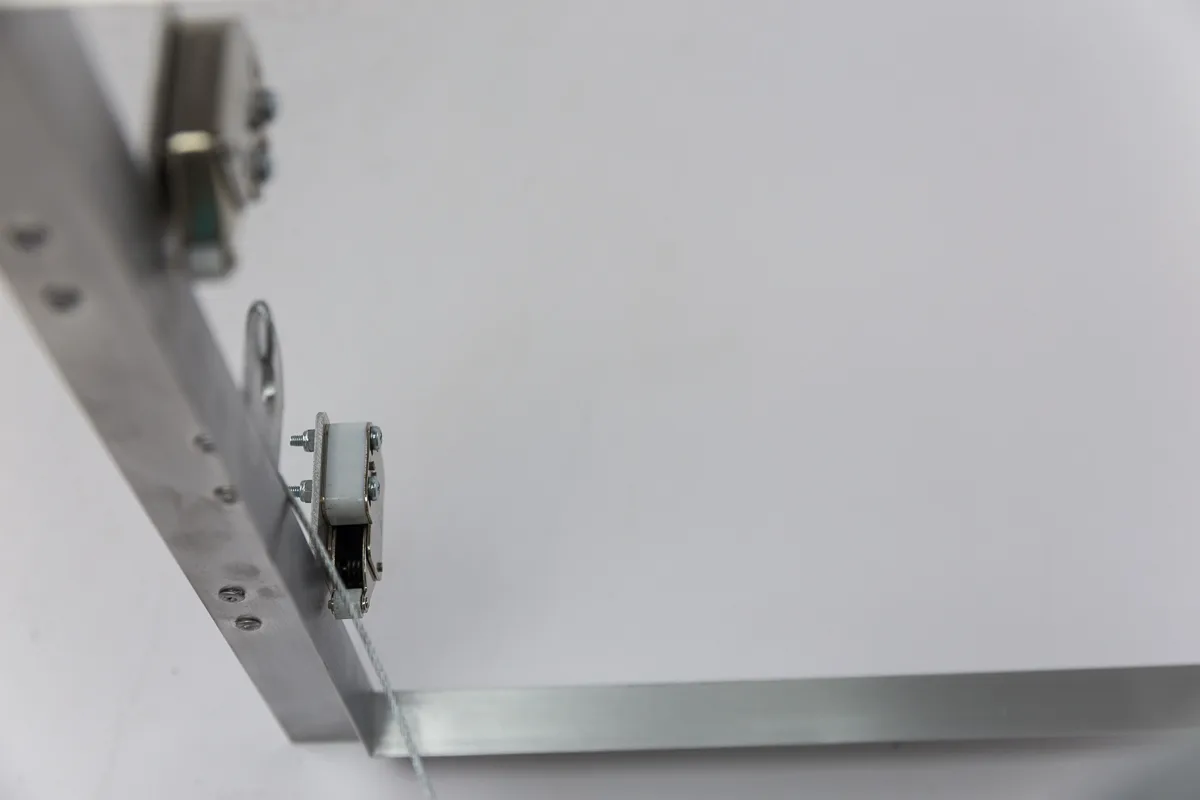

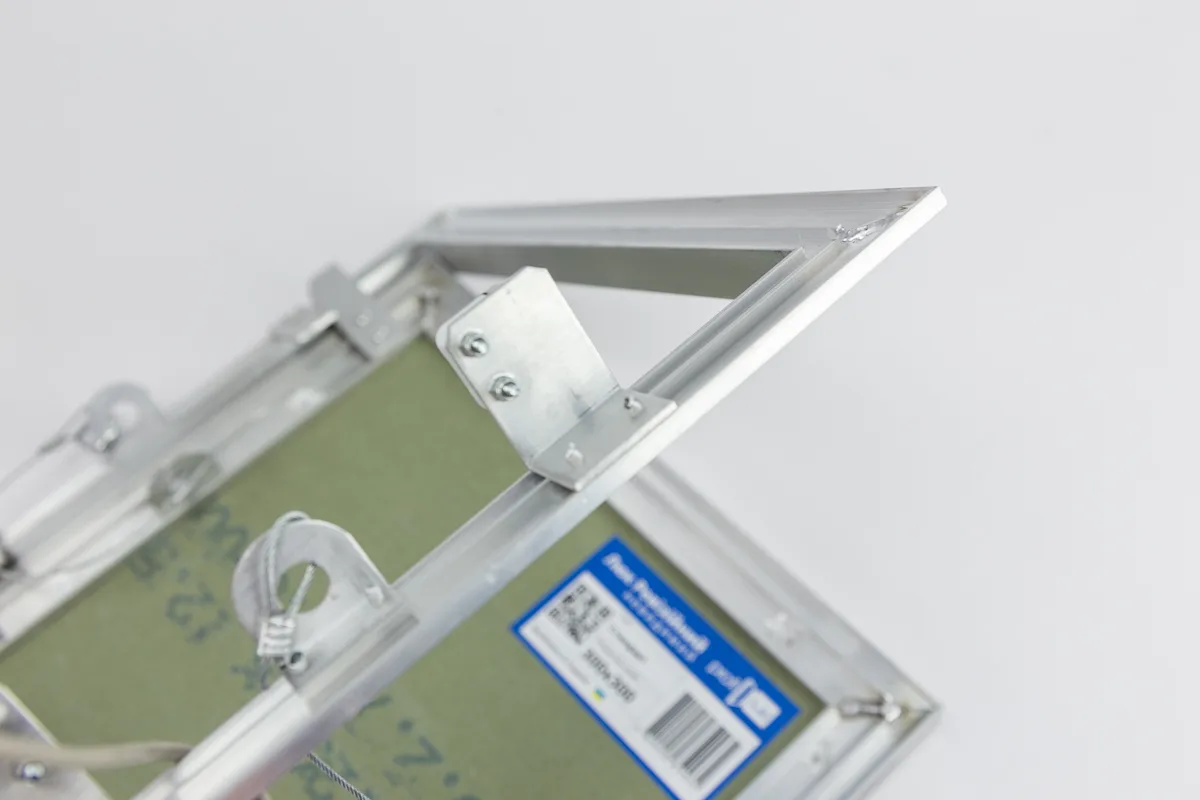

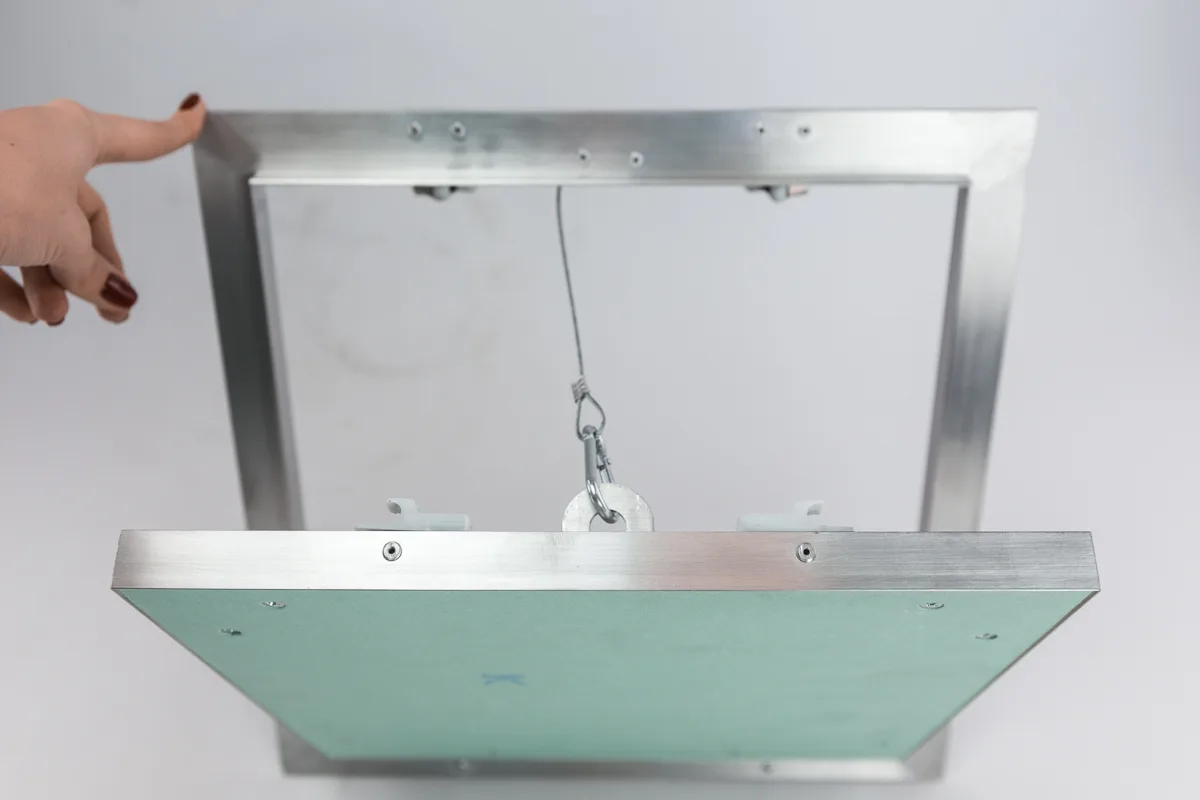

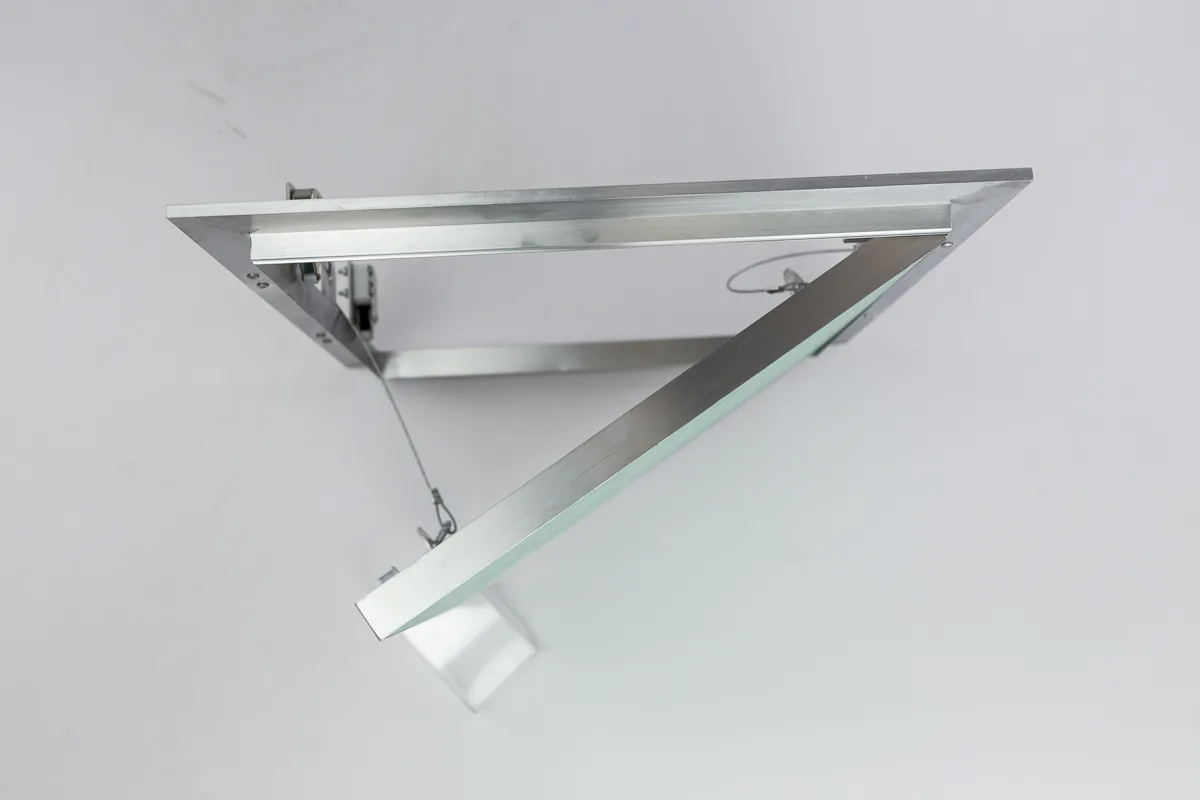

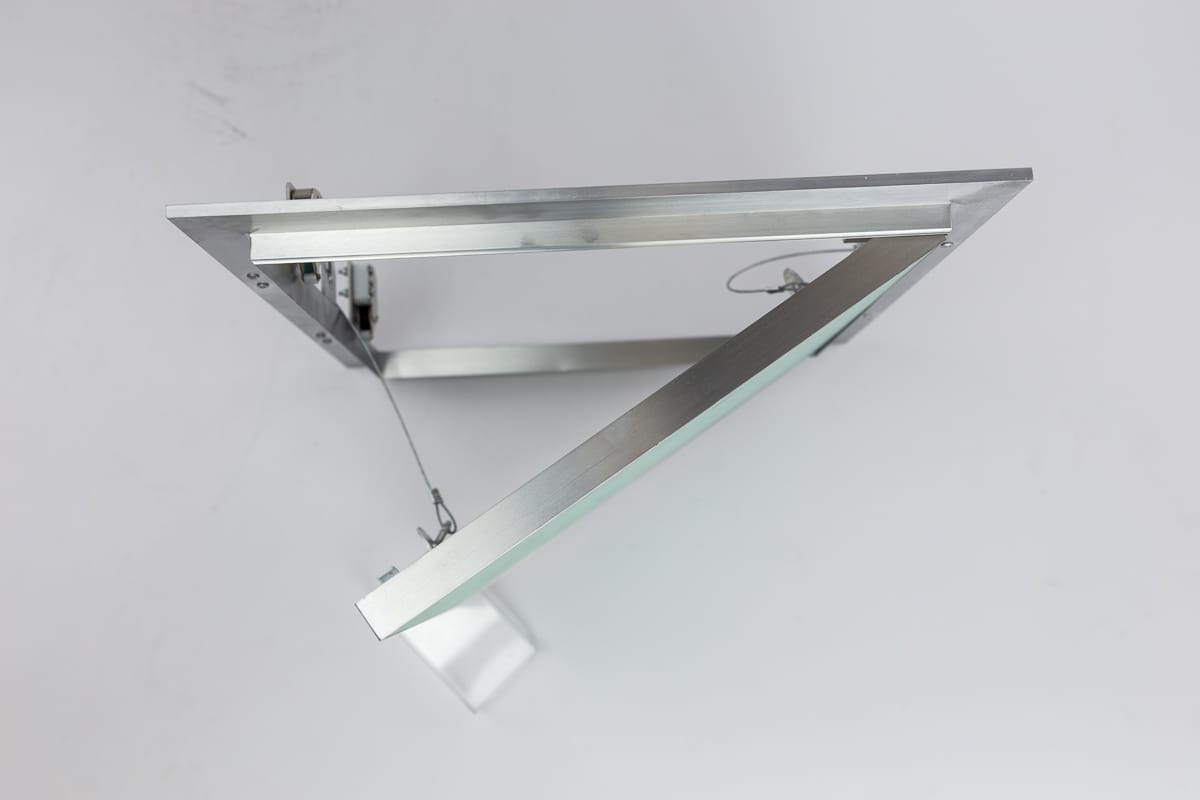

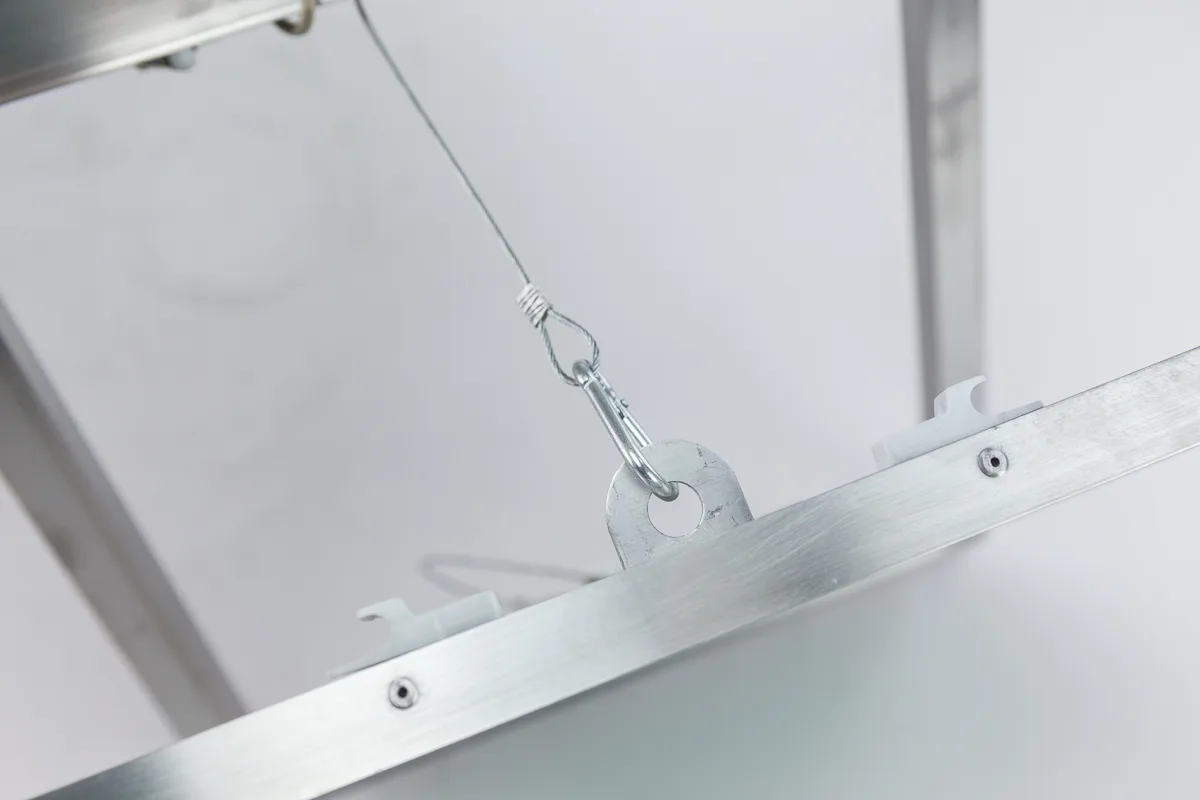

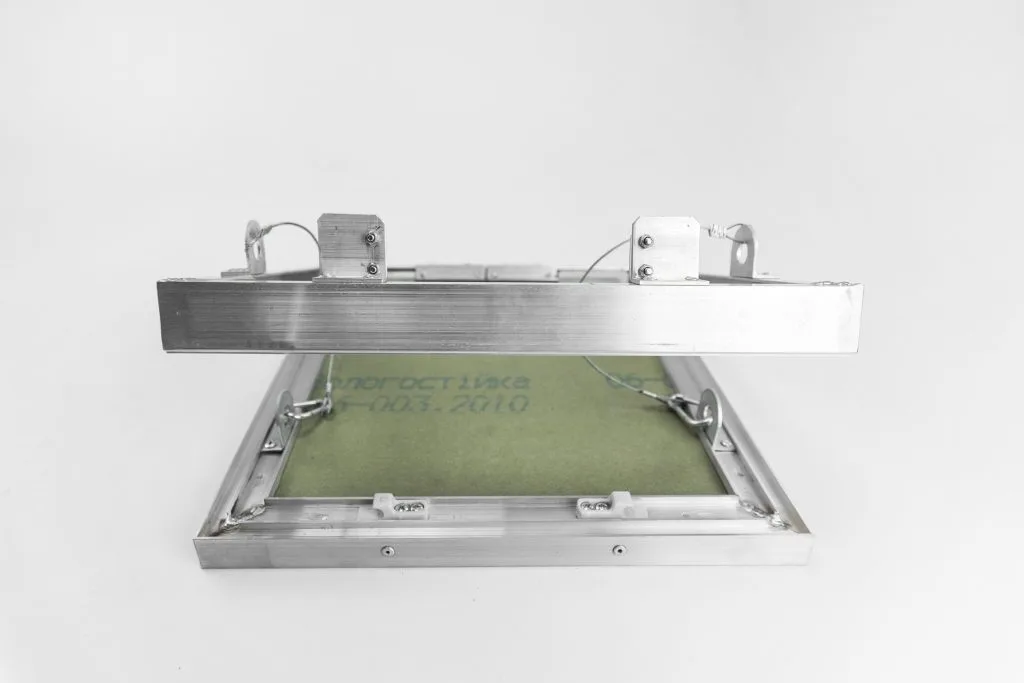

Замість традиційної петлі дверцята кріпляться на спеціальних захватах і знімаються без інструментів одним рухом. Це особливо актуально коли люк встановлений у куті стіни, впритул до труби або іншої перешкоди — там де відкрити петельний люк фізично неможливо.

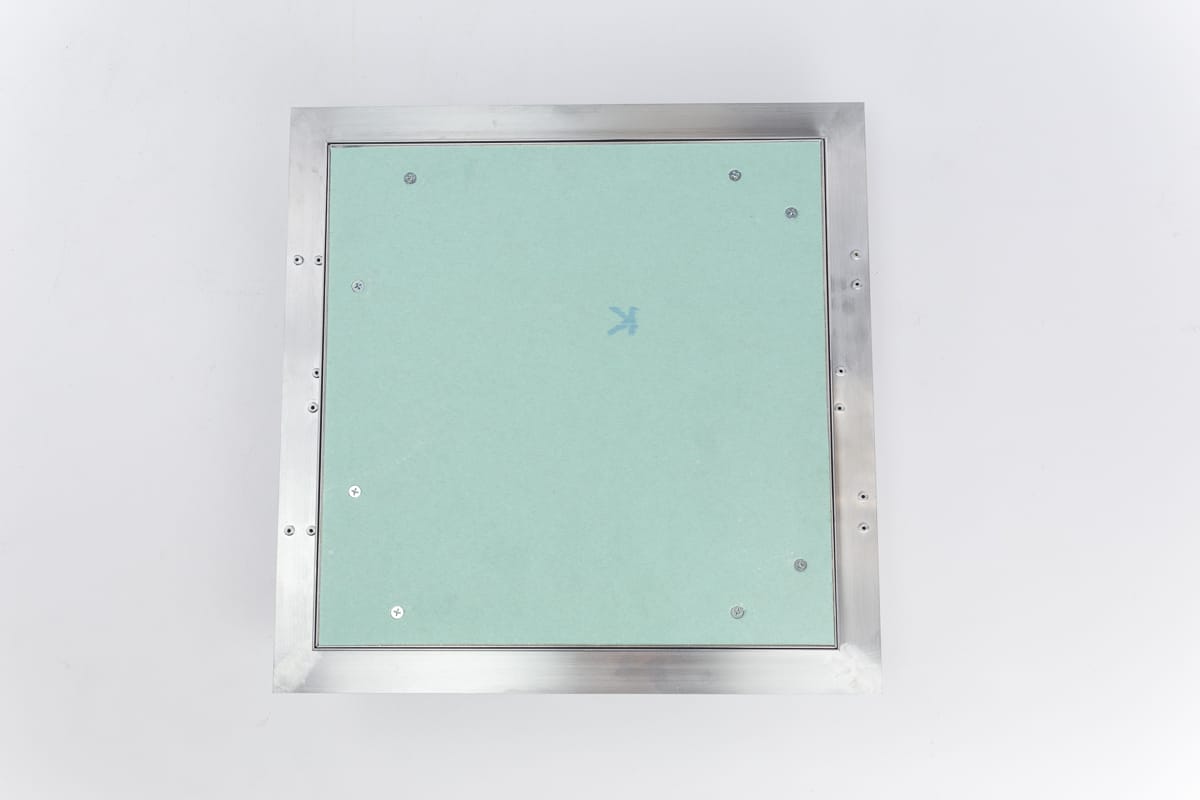

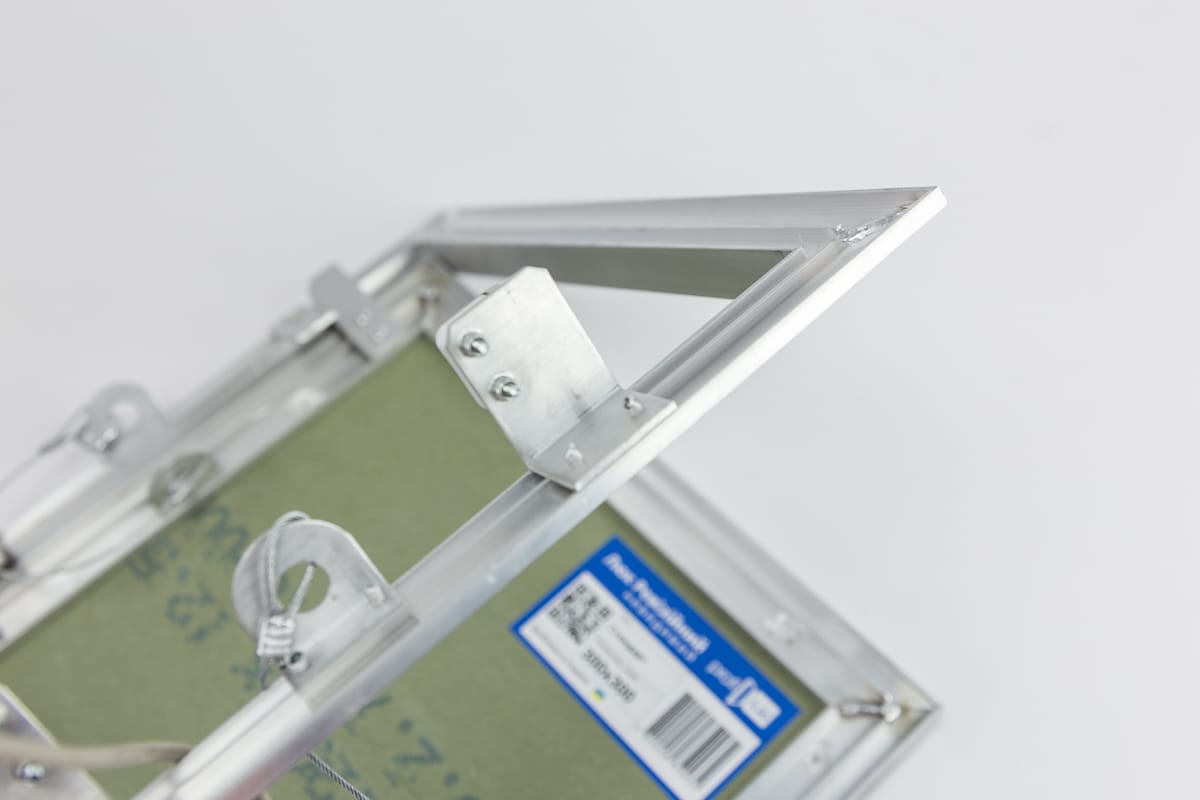

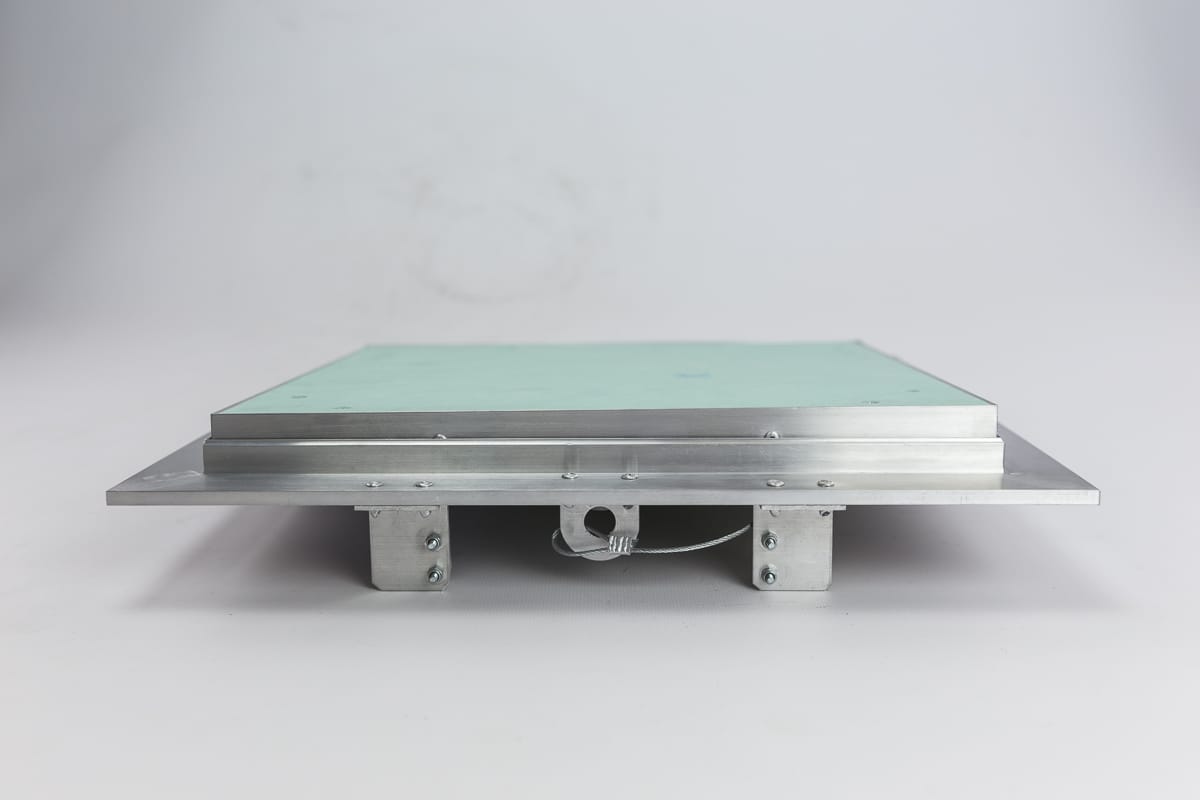

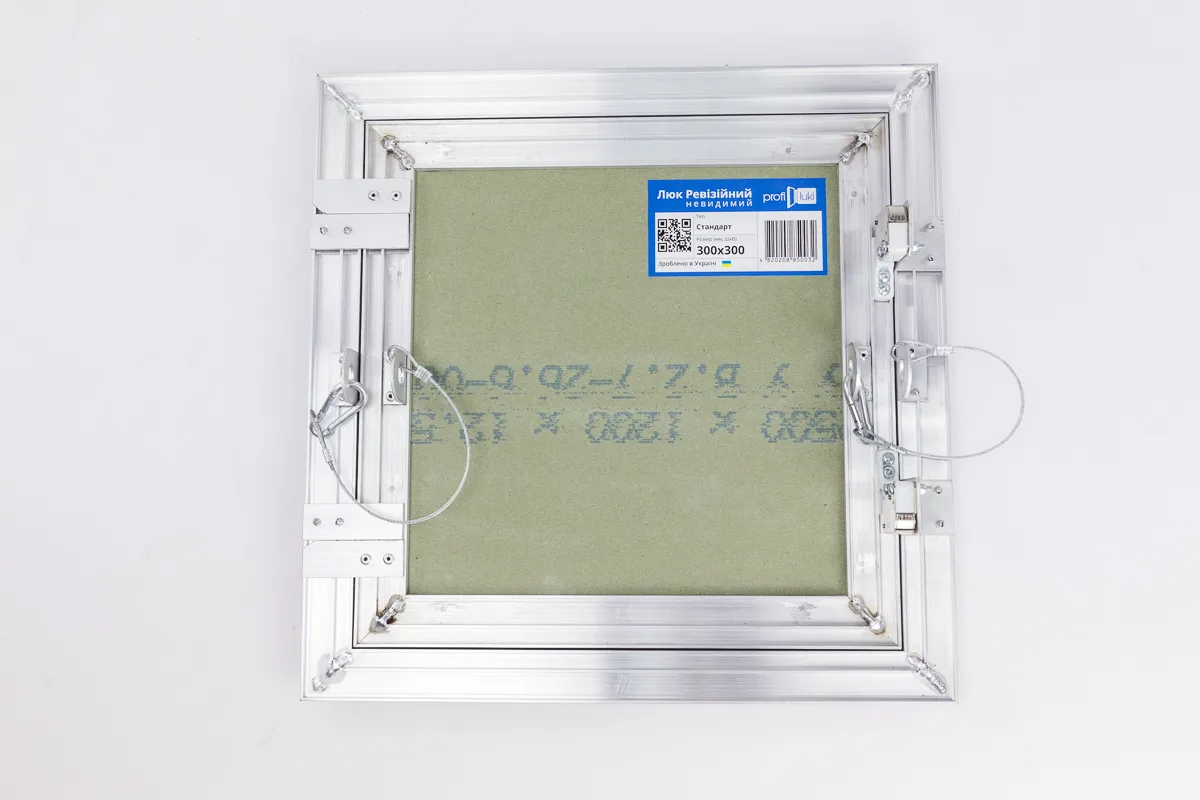

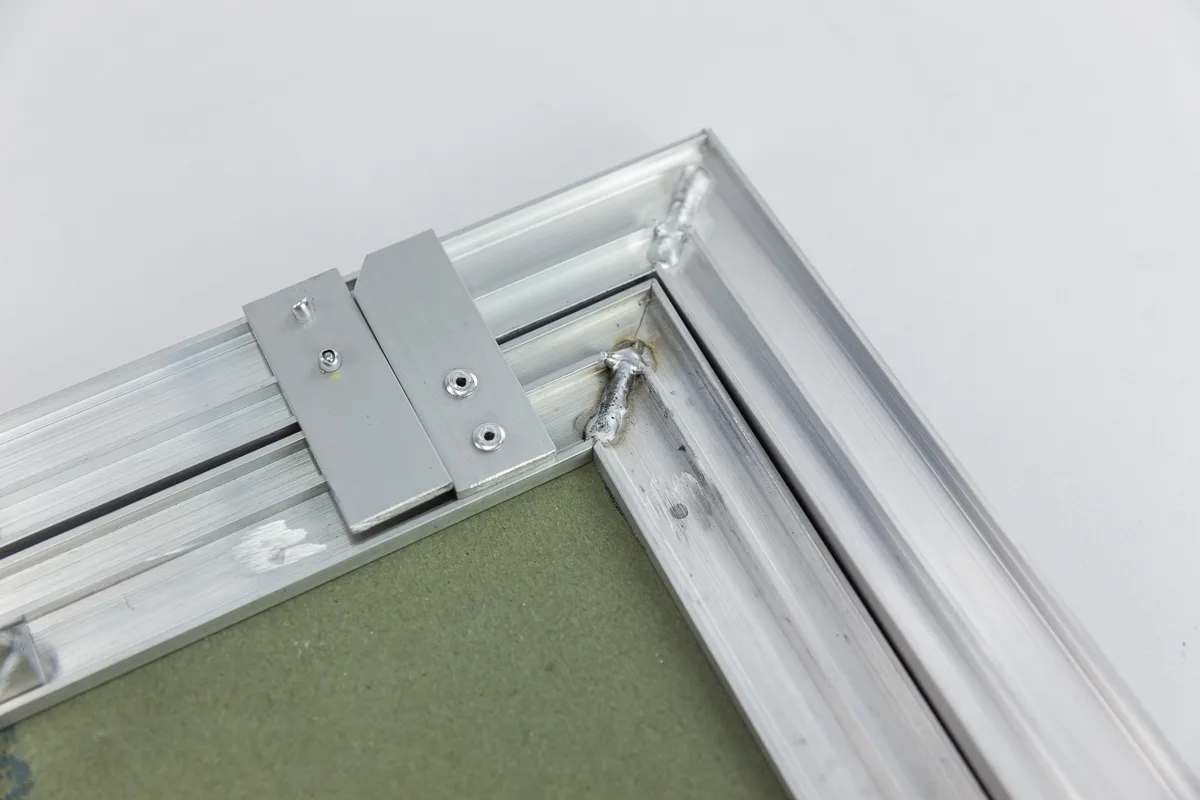

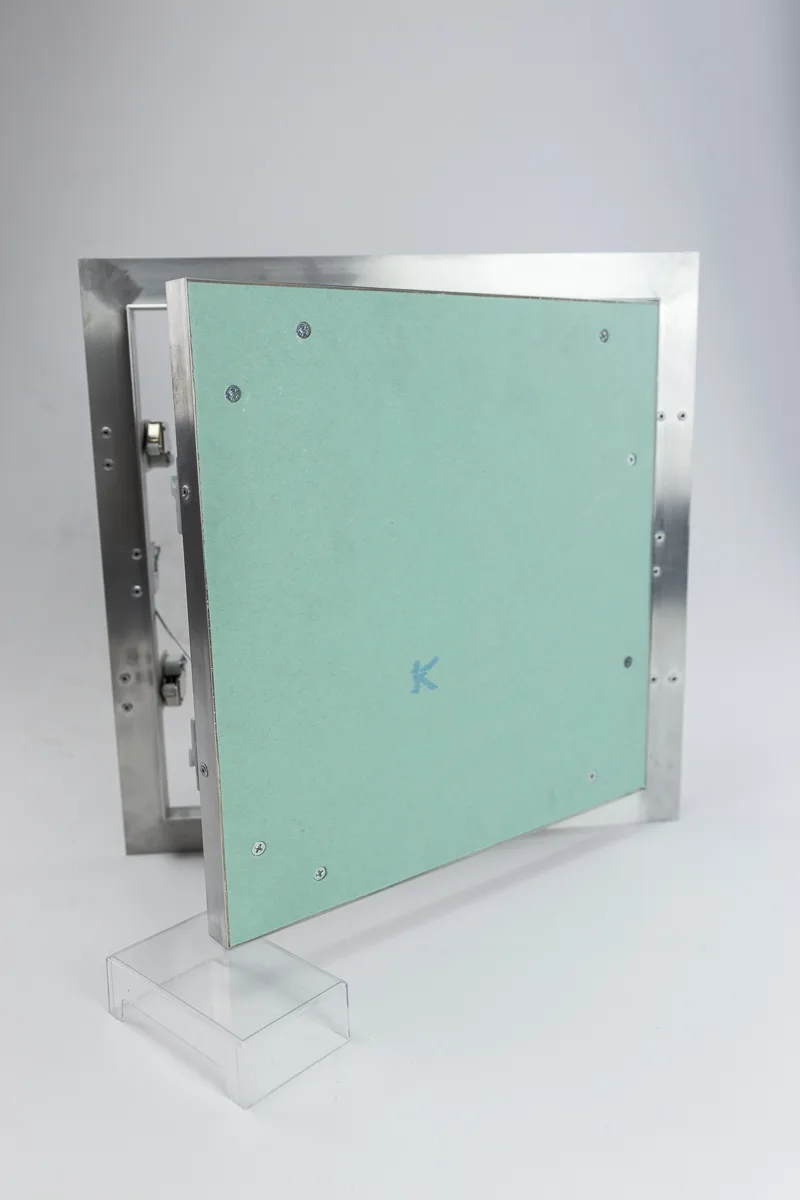

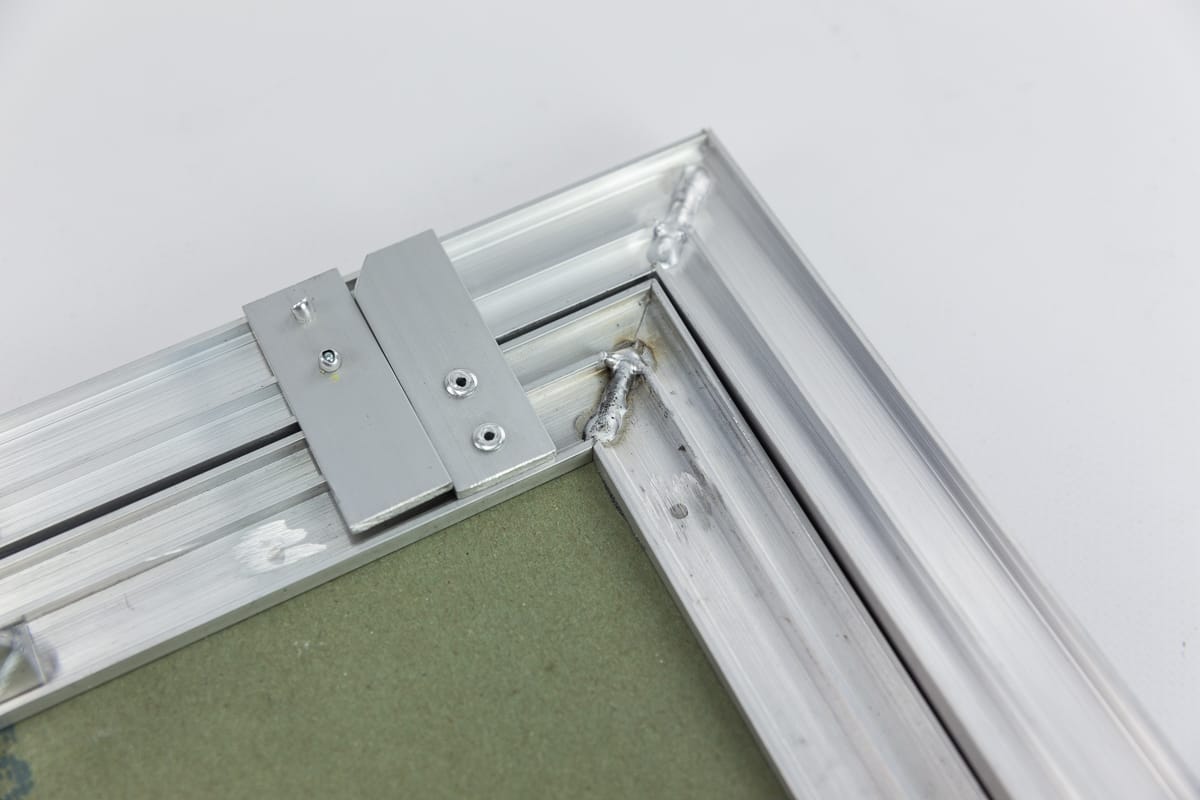

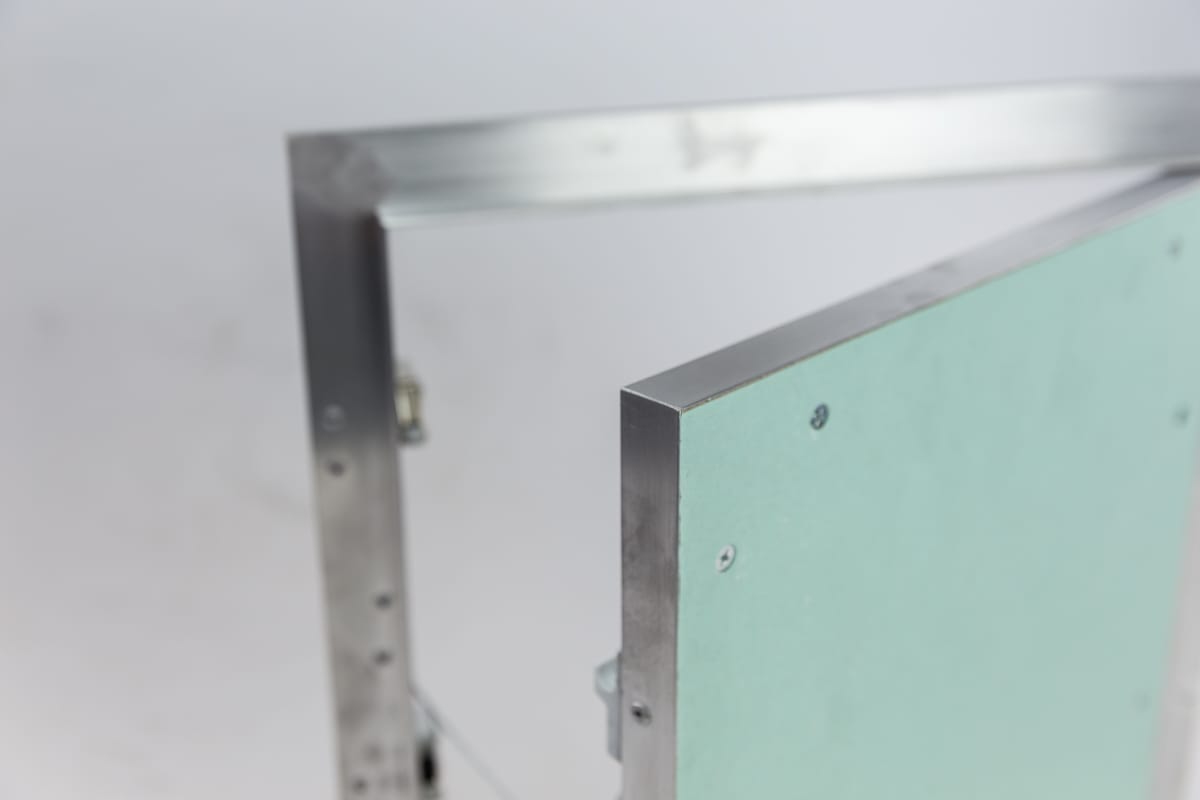

В основі конструкції — алюмінієвий кутник складного перерізу (18x28x2,4 мм) з монтажним бортиком шириною 25,6 мм, який лягає на лицьову частину гіпсокартону. Кути рами з’єднані аргонодуговим зварюванням. У стулку вклеєний вологостійкий гіпсокартон Knauf 12,5 мм.
📏 Розміри та глибина: як не помилитися при замовленні
- Розмір при замовленні: вказується розмір дверцят (корисного отвору). Наприклад, 300х300 мм.
- Зовнішній габарит: більший за замовлений на 55 мм (по 27,5 мм з кожного боку).
- Монтажна глибина: 65 мм з урахуванням механізму захвату.
Коли обирати знімні дверцята замість петельних?
- Кутовий монтаж: люк встановлений у куті — для відкривання петлі немає місця.
- Впритул до перешкоди: труба, профіль або інша конструкція блокує поворот дверцят.
- Максимальний доступ: потрібно повністю прибрати дверцята для роботи всередині.
- Фанкойли та інженерні вузли: обслуговування обладнання у вузьких нішах за гіпсокартоном.
Надійність у деталях
- Зварювання: кути рами — аргонодугове зварювання, що унеможливлює провисання стулки.
- Механіка: захвати для знімних дверцят — надійна фіксація без люфту.
- Наповнення: вологостійкий гіпсокартон Knauf 12,5 мм.
- Точність: виготовлення під замовлення ±1 мм.
⚠️ Важливі обмеження
- Тільки суха обробка: фарбування, шпалери, декоративна штукатурка. Облицювання плиткою заборонено.
- Температурний режим: тільки для внутрішніх приміщень, не для підлог.
- Після шпаклювання: одразу відкрити дверцята і очистити зазор від суміші — інакше заклинить.
- Виготовлення під замовлення: ця модель не зберігається на складі, виробляється під ваш розмір.
📐 Як підібрати розмір та підготувати нішу
Щоб не помилитися із замовленням люка серії «Стандарт» зі знімними дверцятами, важливо відштовхуватися від габаритів вашого монтажного отвору в гіпсокартоні.
- Якщо отвір вже готовий: Заміряйте його ширину та висоту. Номінальний розмір люка має бути на 3–5 мм меншим за ваш отвір, щоб рама вільно увійшла в нішу, а зовнішні бортики («крила») перекрили зазор.
- Якщо ви тільки плануєте отвір: Обирайте люк виходячи з необхідного розміру вікна доступу, а отвір у гіпсокартоні вирізайте за фактом отримання виробу (з припуском +2 мм).
📐 Габарити люка
- Розмір при замовленні: Ви вказуєте розмір корисного отвору (дверцят). Наприклад, 200х200 мм.
- Зовнішній габарит: Реальний розмір люка по зовнішніх краях рами буде більшим на 55 мм (по 27,5 мм з кожного боку).
- Приклад: Замовляєте люк 200×200 мм → зовнішній розмір складе 255×255 мм.
🔄 Універсальність встановлення
Захвати розташовуються по більшій стороні люка. Якщо вам потрібне інше розташування — уточніть це при оформленні замовлення у менеджера.
🛠 Технічні вимоги до ніші
Для коректної роботи механізму необхідно забезпечити вільний простір за листом гіпсокартону:
- Загальна глибина: не менше 15 мм по периметру рами.

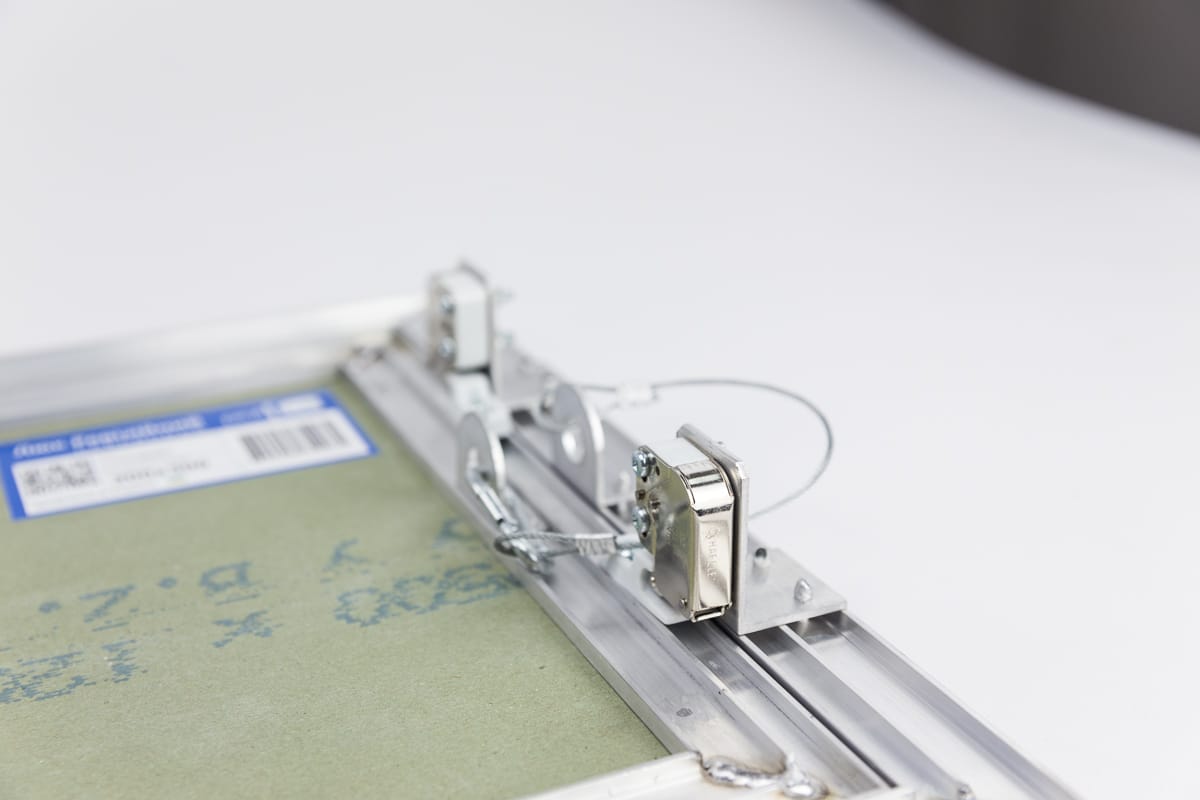

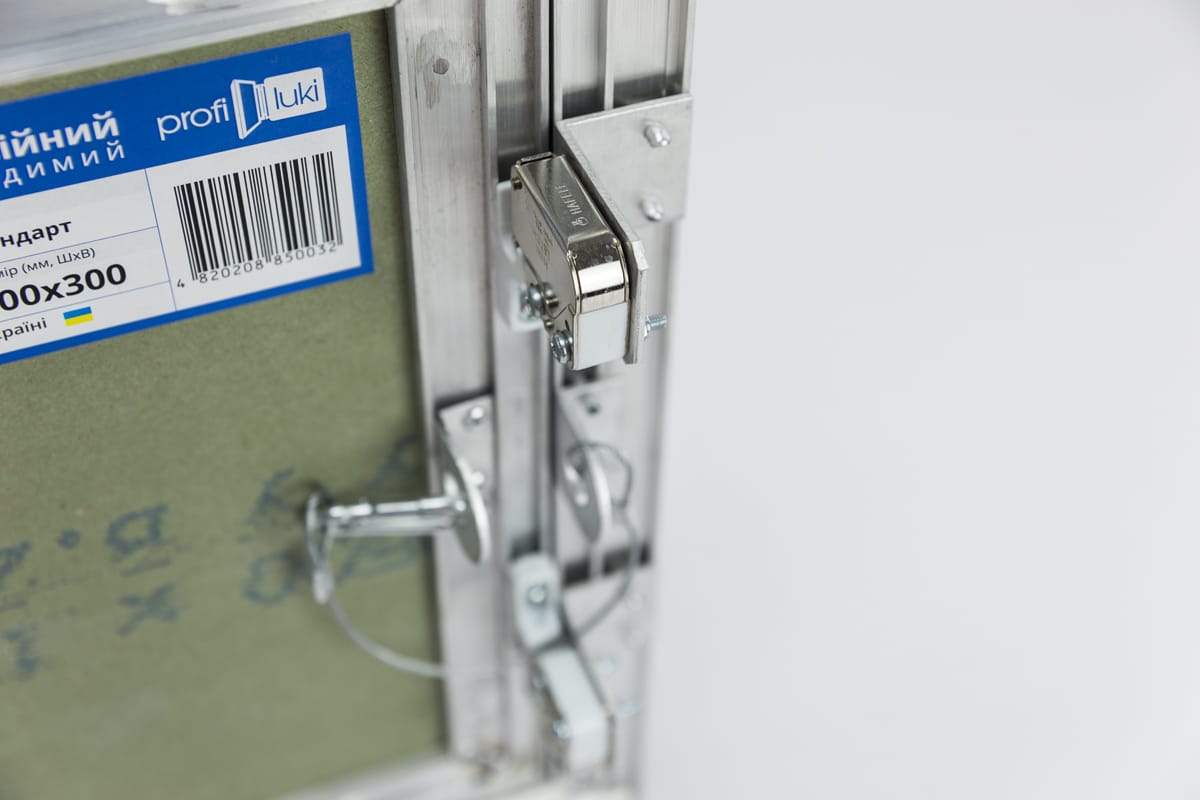

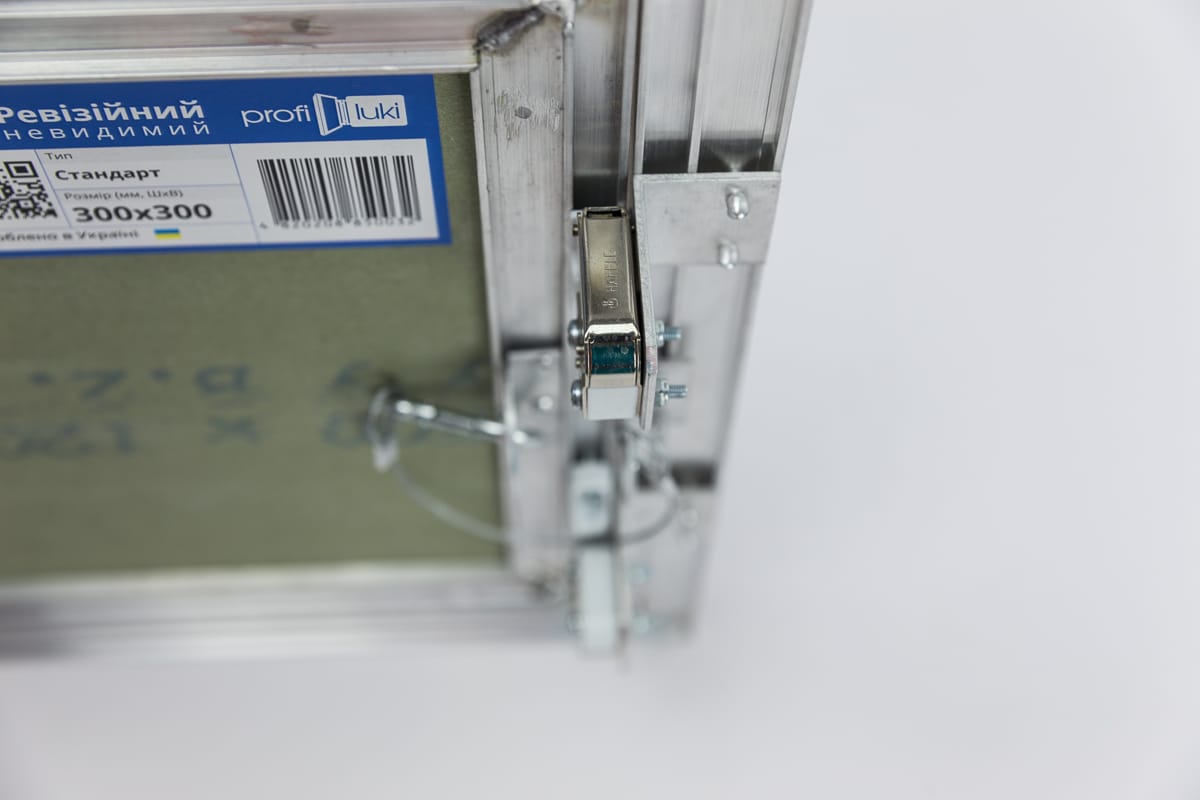

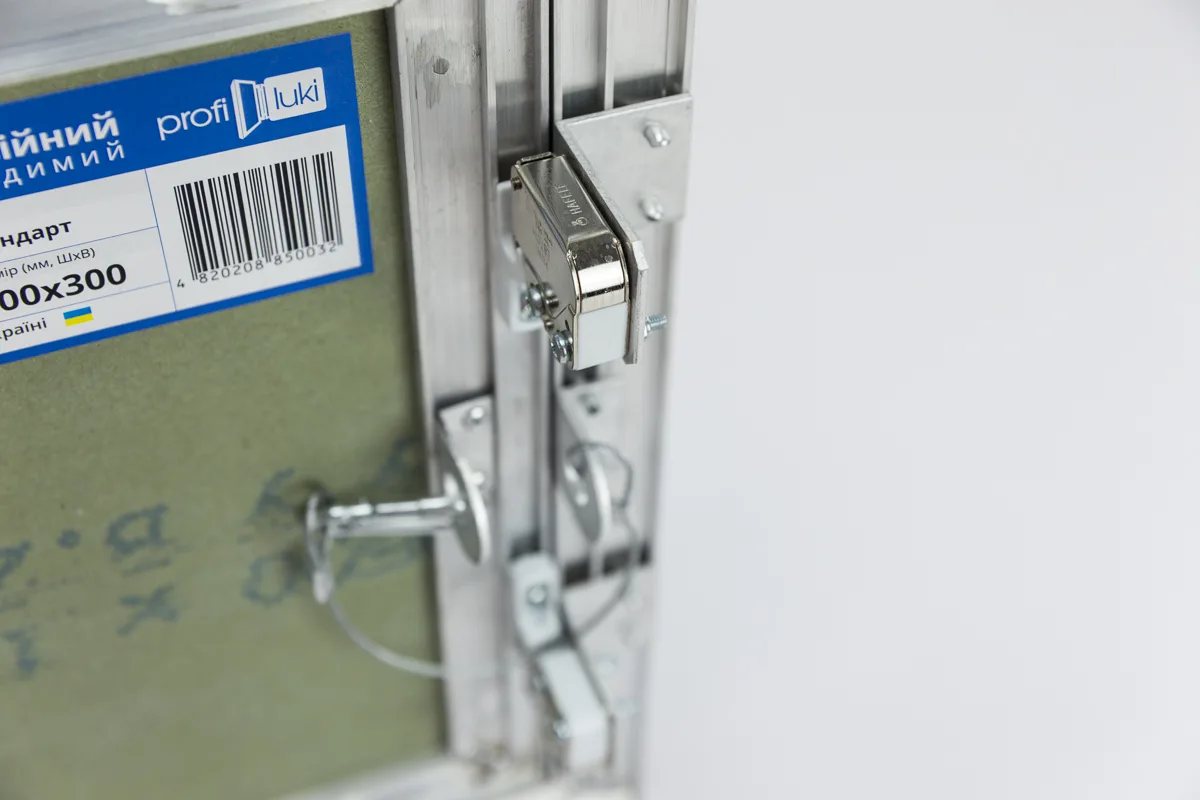

- Зона замків: у місці натискання глибина вільного простору має бути не менше 65 мм (для ходу натискних механізмів Mini-Latch).
⚠️ Про корисний (світловий) отвір
Плануючи доступ до обладнання, враховуйте, що реальне вікно доступу буде меншим за зовнішні габарити люка. Знімна дверця кріпиться на захватах (без петлі), тому втрати мінімальні:
- По ширині (Ш): отвір зменшується на 5 мм.
- По висоті (В): отвір зменшується на 60 мм.
Приклад: Для люка 200×200 мм чистий світловий отвір складе 195×140 мм.
Обов’язково враховуйте ці допуски, якщо плануєте виймати через люк габаритне обладнання.
🛠 Інструкція з встановлення люка «Стандарт»
Люк серії «Стандарт» розроблений для монтажу в стіни та стелі з гіпсокартону, ГВЛ та інших плитних матеріалів товщиною 12,5 мм. Роботи виконуються на етапі чорнового оздоблення.
1. Підготовка ніші
- Зберіть каркас із профілів. Важливо: розміщуйте профілі на відстані 35–100 мм від майбутньої рами люка (для кріплення в лист ГКЛ).
- Виріжте отвір. Він має бути на 3–5 мм більшим за габарит люка для вільного входження рами.
- Перевірте глибину: по периметру — не менше 15 мм, у зоні натискання замків — не менше 65 мм.
2. Фіксація люка
- Заведіть люк в отвір по діагоналі, потім розверніть і вирівняйте в одну площину зі стіною або стелею.
- Рама кріпиться через спеціальні монтажні «полиці» (крила) безпосередньо до гіпсокартону.
- Зафіксуйте раму саморізами з кроком не більше 150 мм.
- Контроль якості: перевірте кути (мають бути суворо 90°) та відсутність перекосів рами.
3. Малярні роботи (Оздоблення)
- Заповніть технологічну щілину між рамою та ГКЛ спеціальною шпаклівкою для швів (або акрилом з подальшим шпаклюванням).
- На дверцята нанесіть шар еластичної полімерної шпаклівки (~3 мм). Дайте повністю висохнути (дотримуйтесь інструкції виробника суміші).
- Після висихання нанесіть фінішний шар легкої шпаклівки (1 мм).
- Лайфхак від майстра: Використовуйте монтажну сітку на стиках рами та гіпсокартону — це вбереже від мікротріщин.
- Зашліфуйте поверхню, проґрунтуйте та нанесіть фініш (фарбу або шпалери).
⚠️ Важливі умови та Безпека
- Шпалери: Наклеюйте єдине полотно на стіну та люк. Тільки після висихання акуратно проріжте контур дверцят гострим ножем під кутом 45°.
- Заборонено: Не клеїти скловолокно безпосередньо на стулку люка.
- Експлуатація: Зберігати при t +10…+50°С. Не залишайте відкритий люк без нагляду, якщо в приміщенні є діти (гострі металеві кути).
Опції тип Під замовлення
|
Цей люк виготовляється лише під замовлення! Виготовляємо люки будь-яких розмірів під ваш проєкт — вкажіть потрібні параметри і ми зв'яжемося з вами |
|---|
