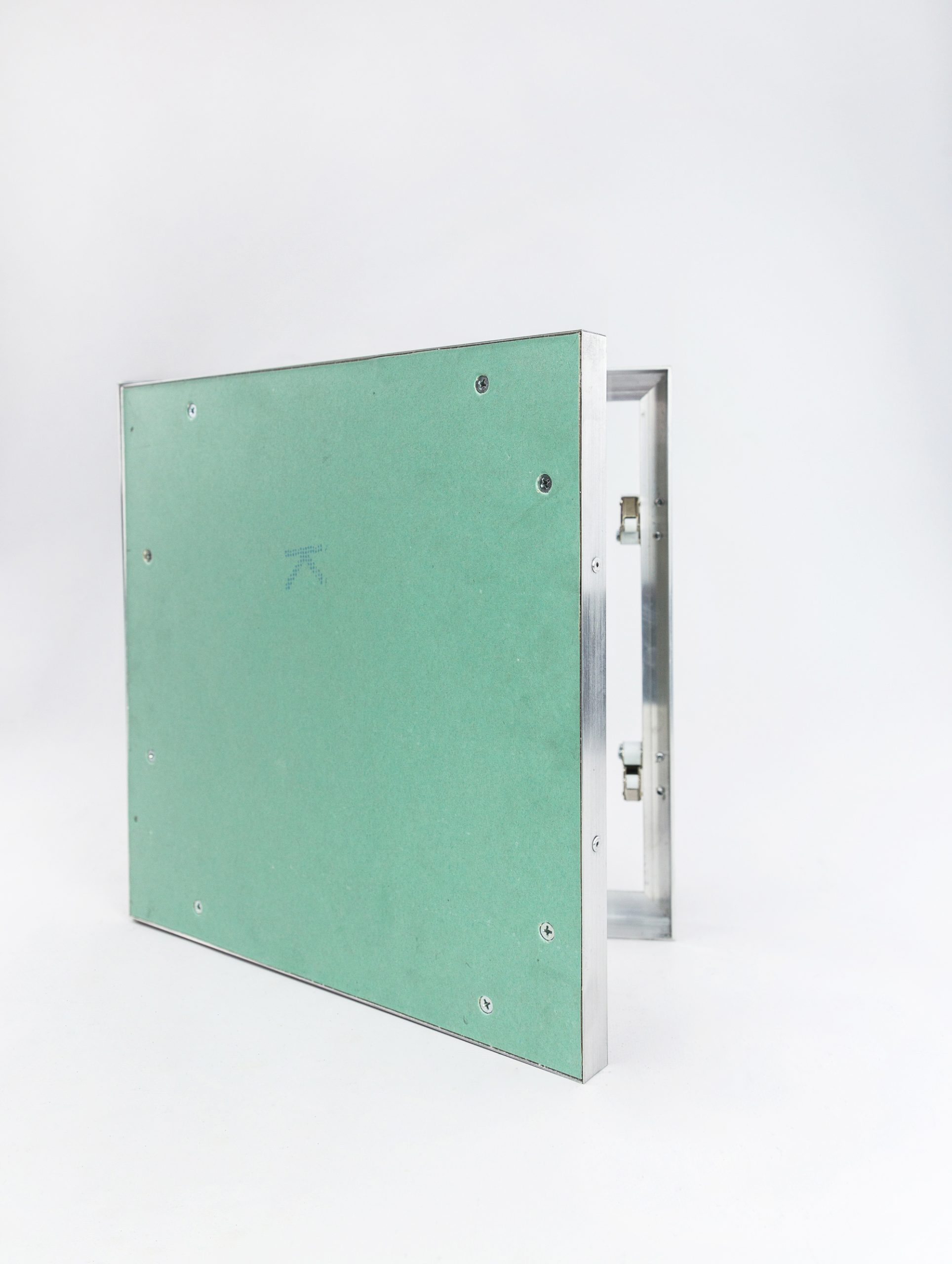

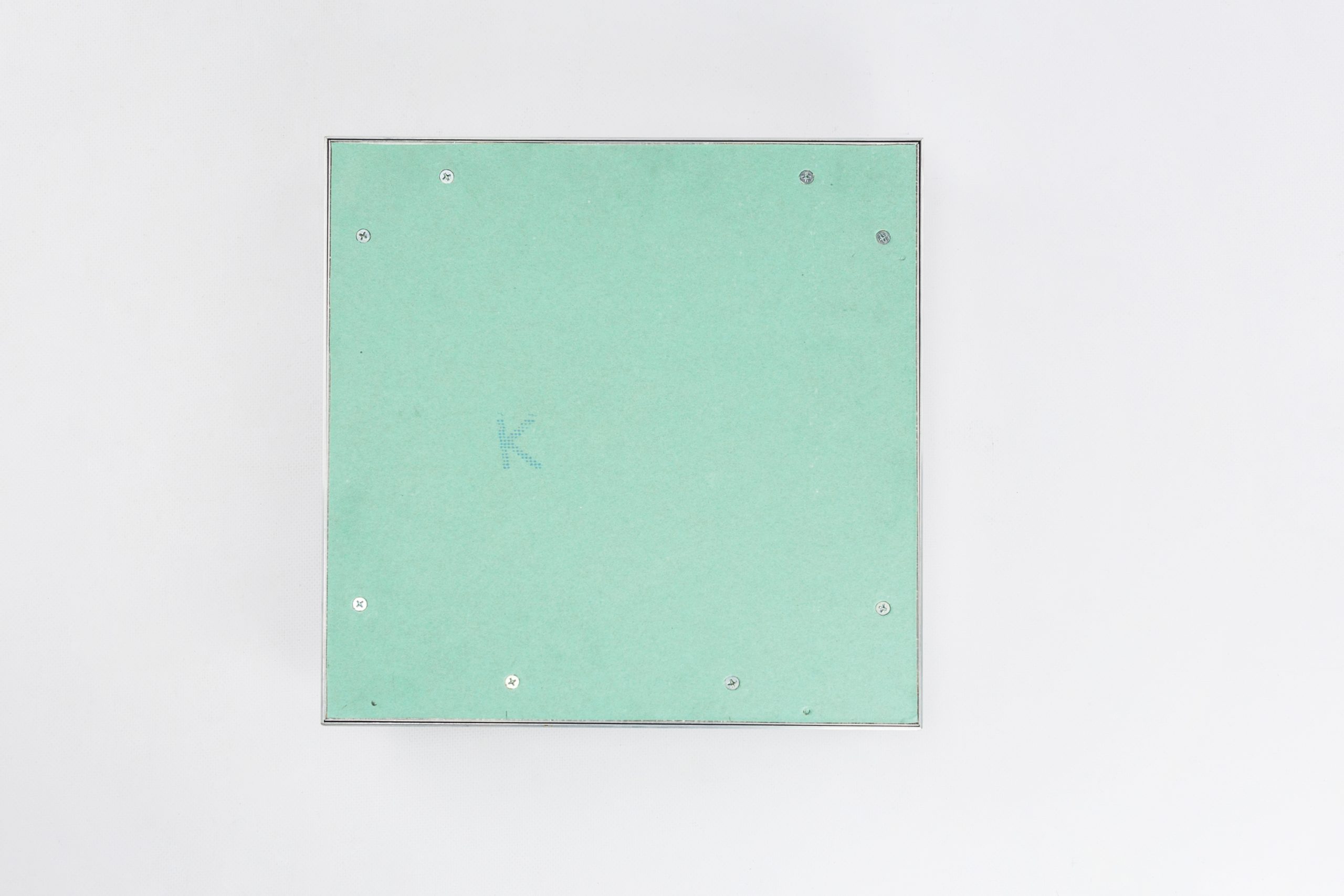

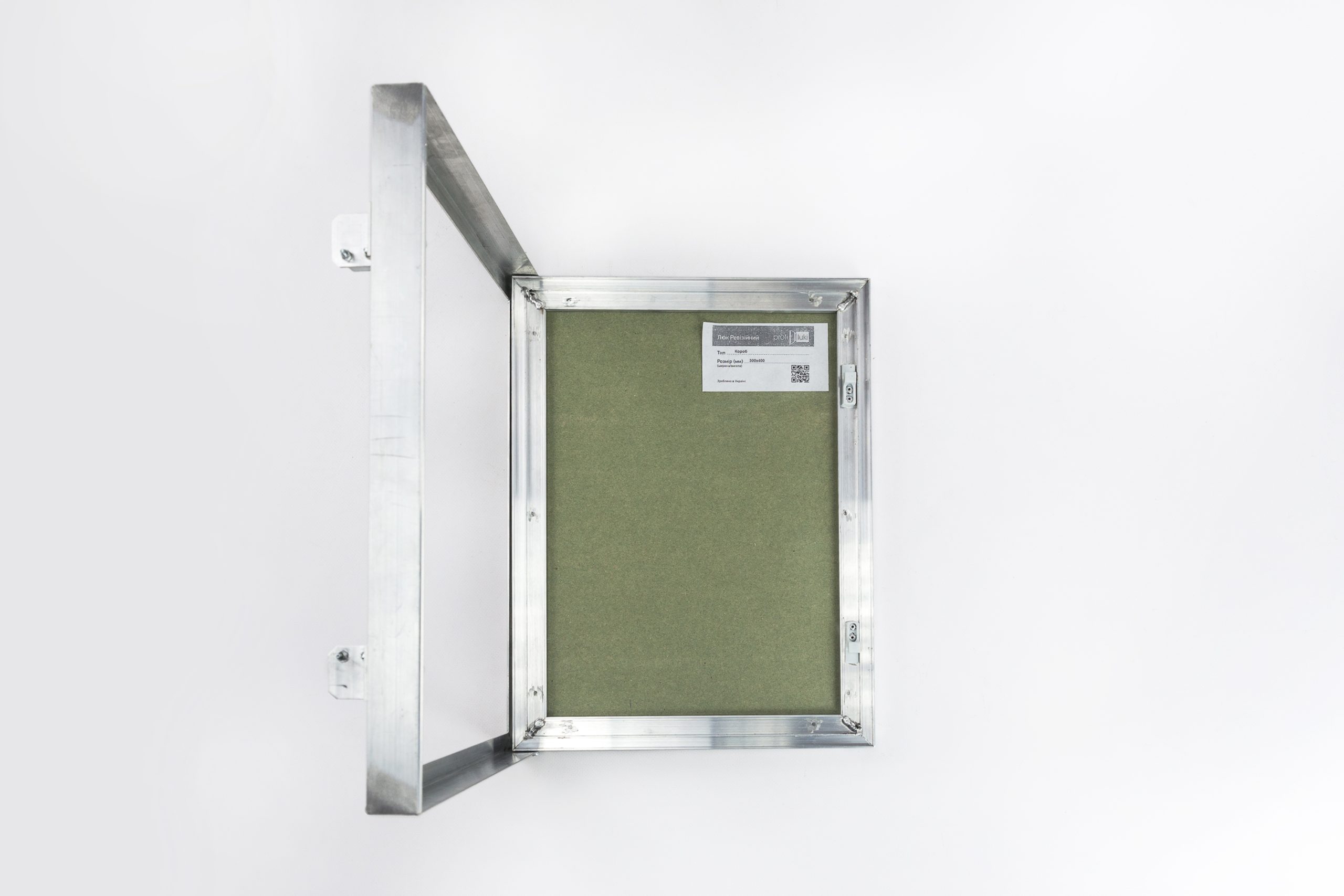

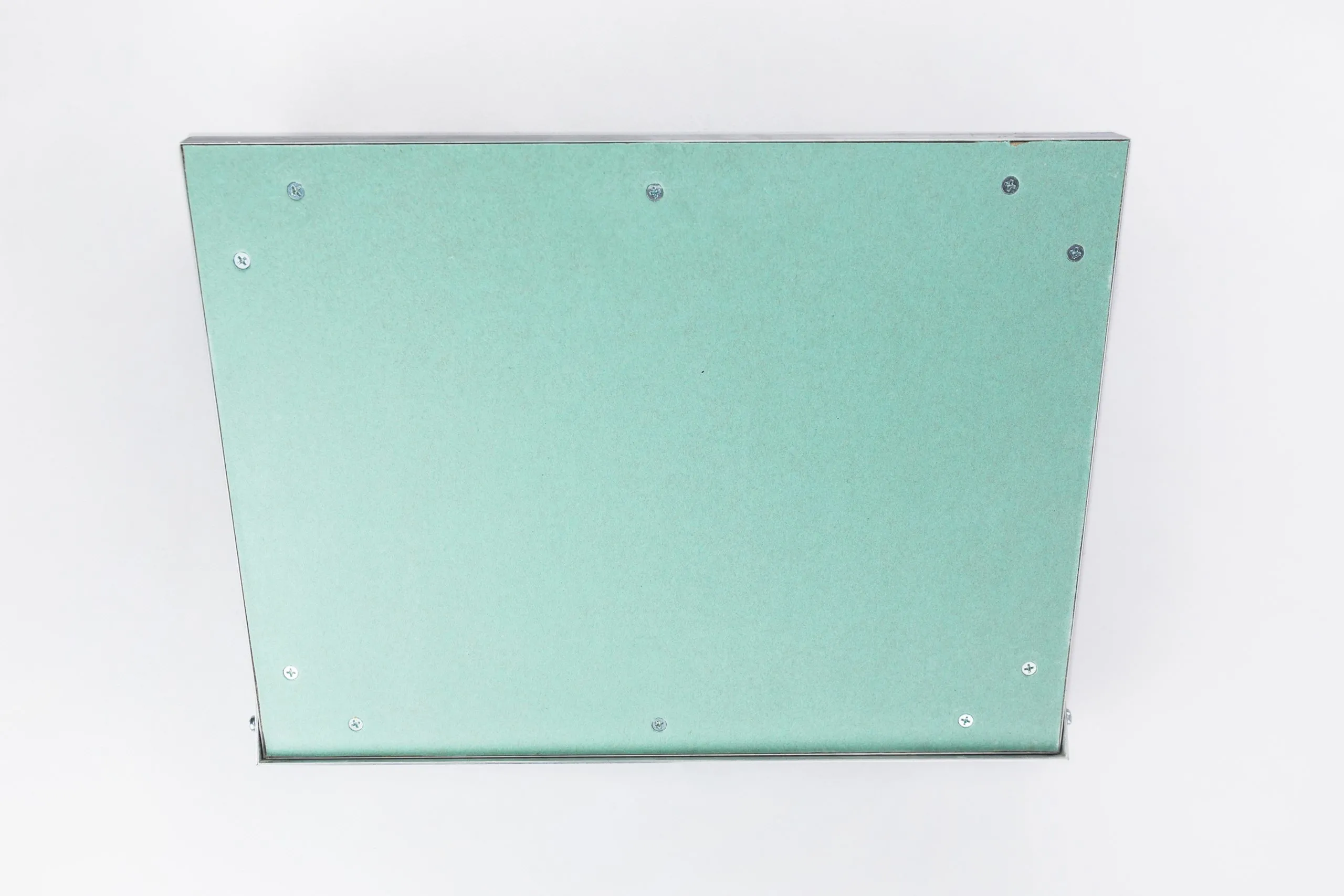

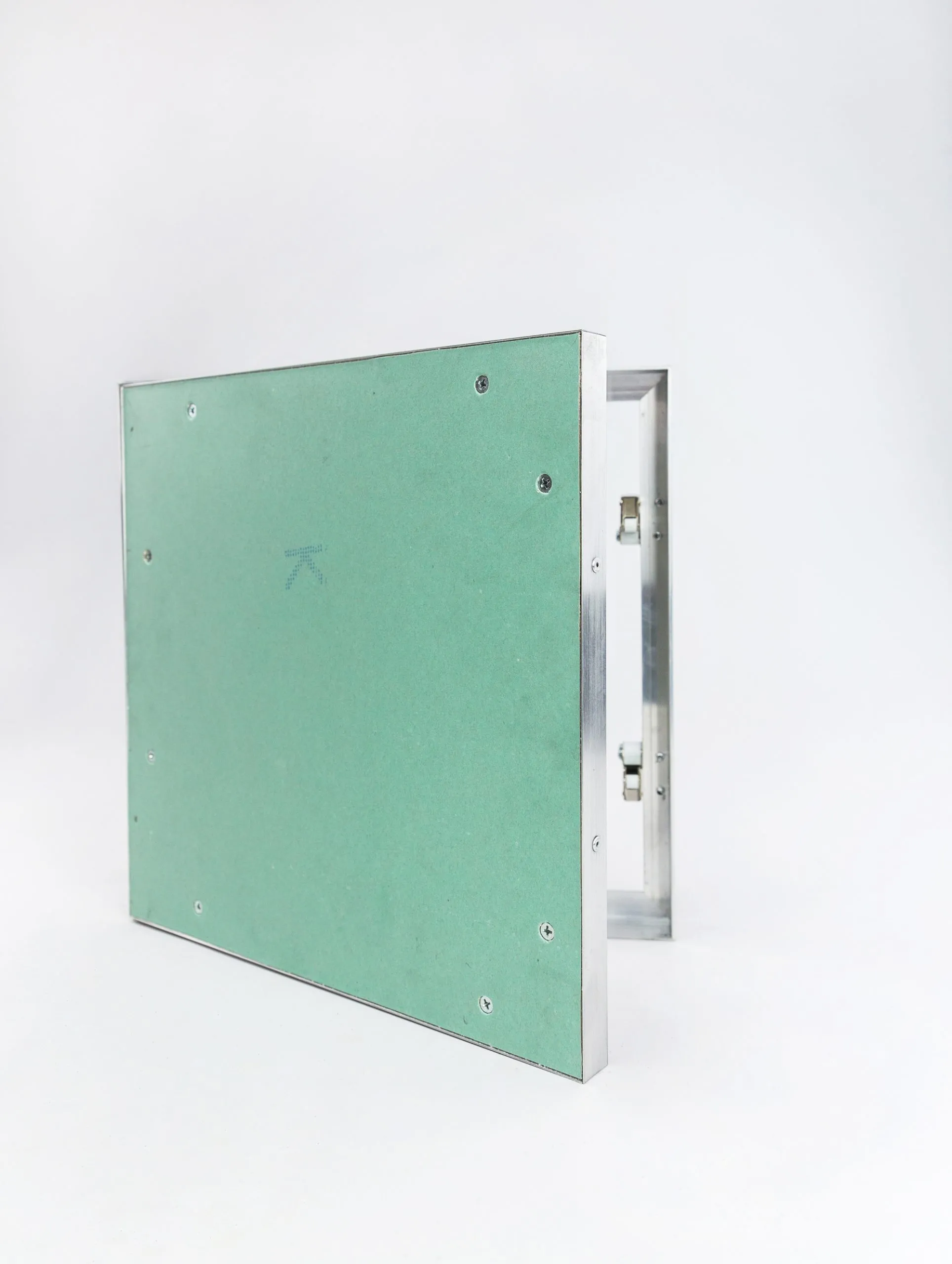

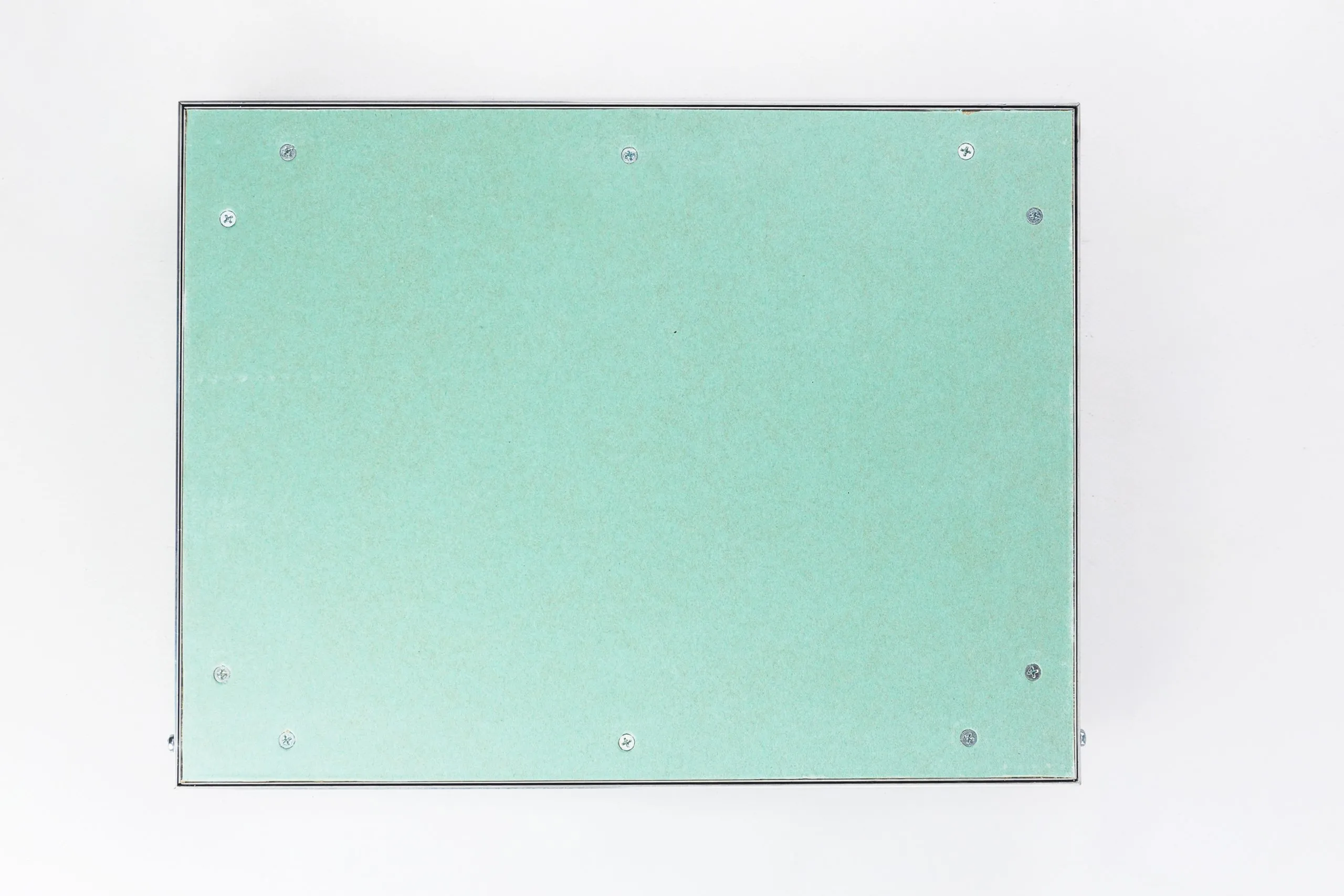

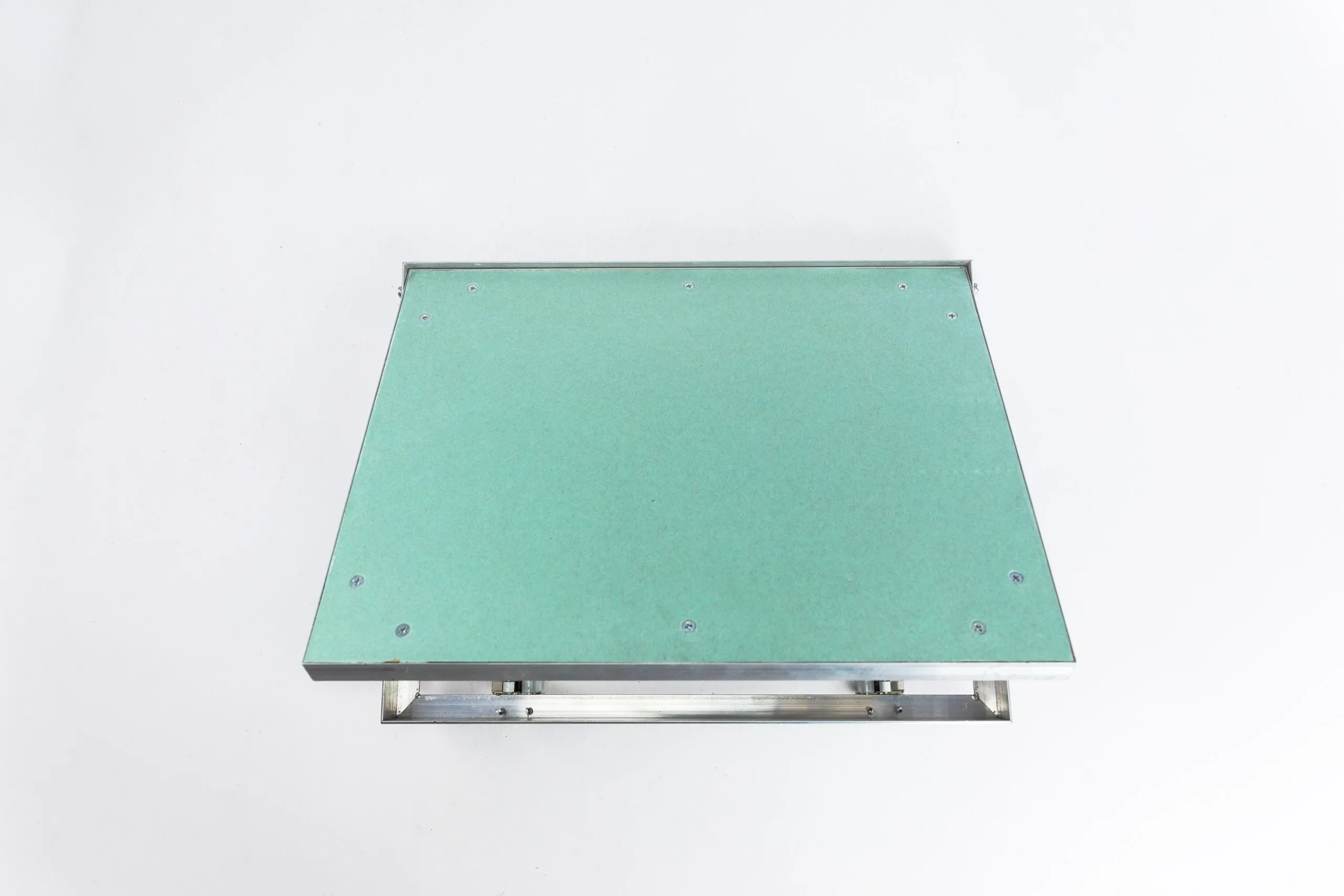

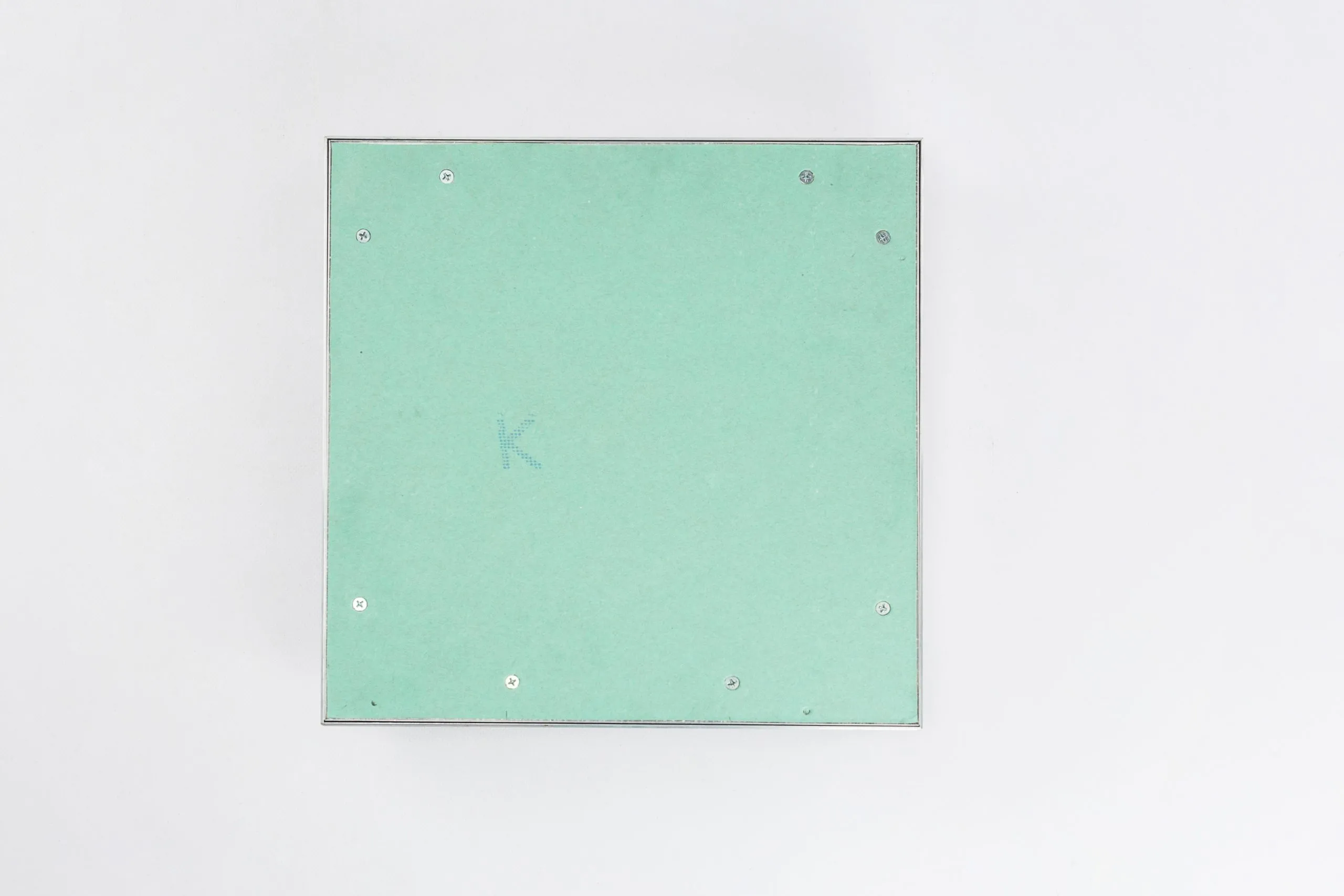

Люк-невидимка «Короб» зі знімними дверцятами
Основні характеристики
| Матеріал каркасу: | Екструдований алюмінієвий профіль |
| Можливе оздоблення: | Легке (фарба, штукатурка тощо) |
Ревізійний люк «Короб» зі знімними дверцятами ProfiLuki: монтаж у готовий отвір

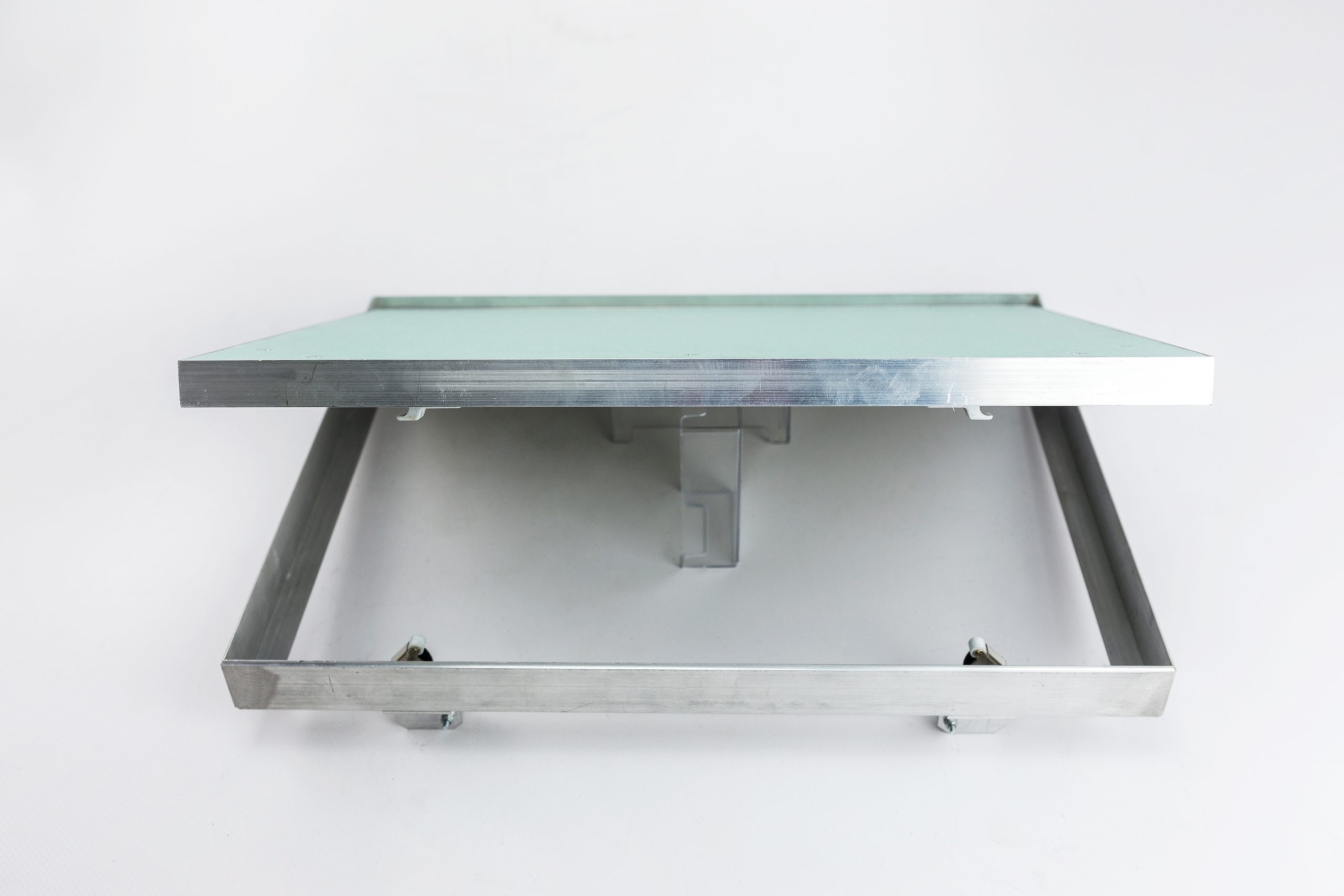

Модель «Короб» зі знімними дверцятами — найуніверсальніший тип ревізійного люка під фарбування для встановлення у готові отвори з жорстким периметром. На відміну від петельної версії, дверцята повністю знімаються на захватах без інструментів — незамінно для кутових і важкодоступних місць.
Коли потрібні знімні дверцята замість петельних?
- Кутовий монтаж: люк встановлений у куті — для відкривання петлі немає місця.
- Впритул до перешкоди: труба, профіль або інша конструкція блокує поворот дверцят.
- Максимальний доступ: потрібно повністю прибрати дверцята для роботи з габаритним обладнанням.
- Фанкойли та інженерні вузли: обслуговування обладнання у вузьких нішах.
Конструкція та матеріали

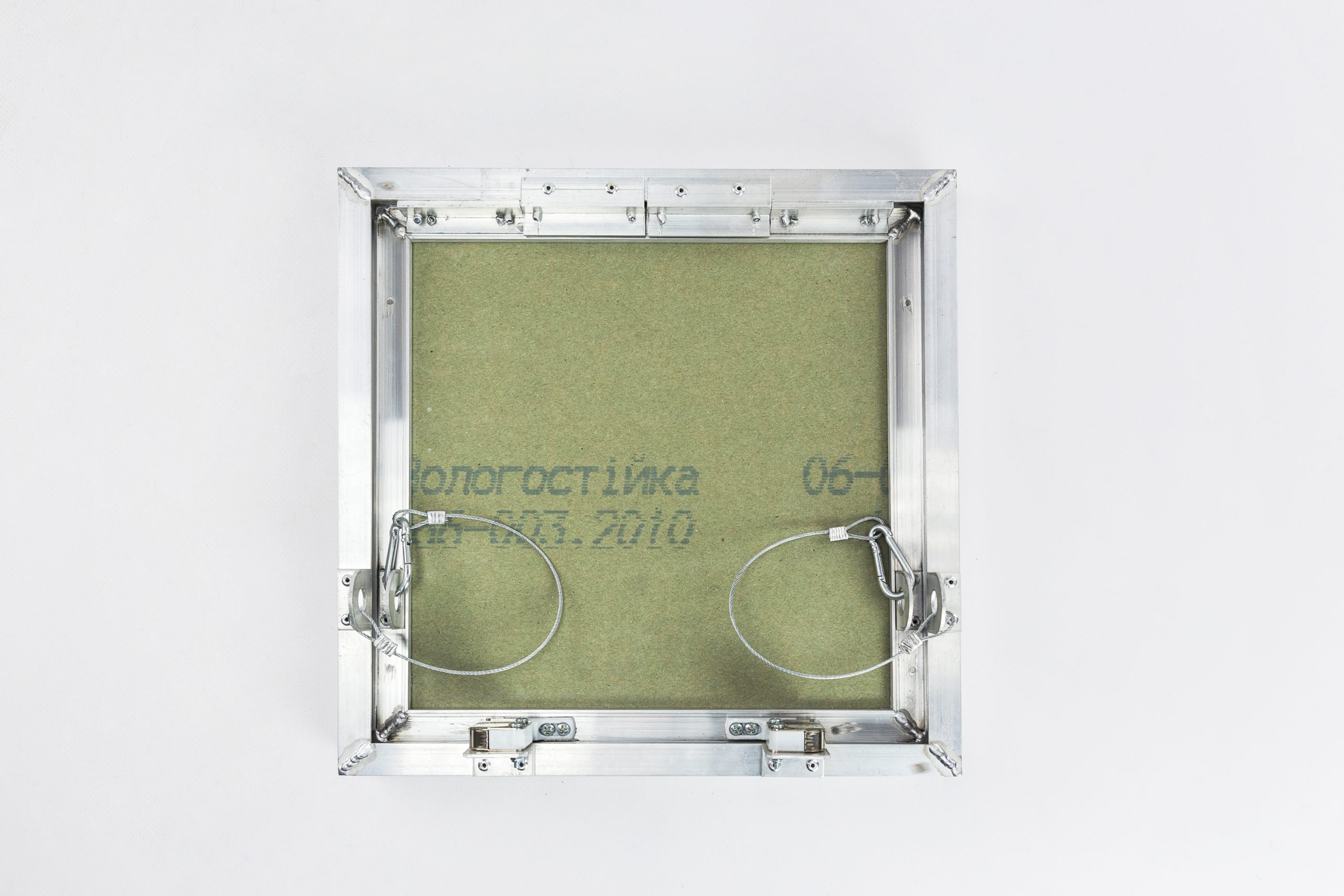

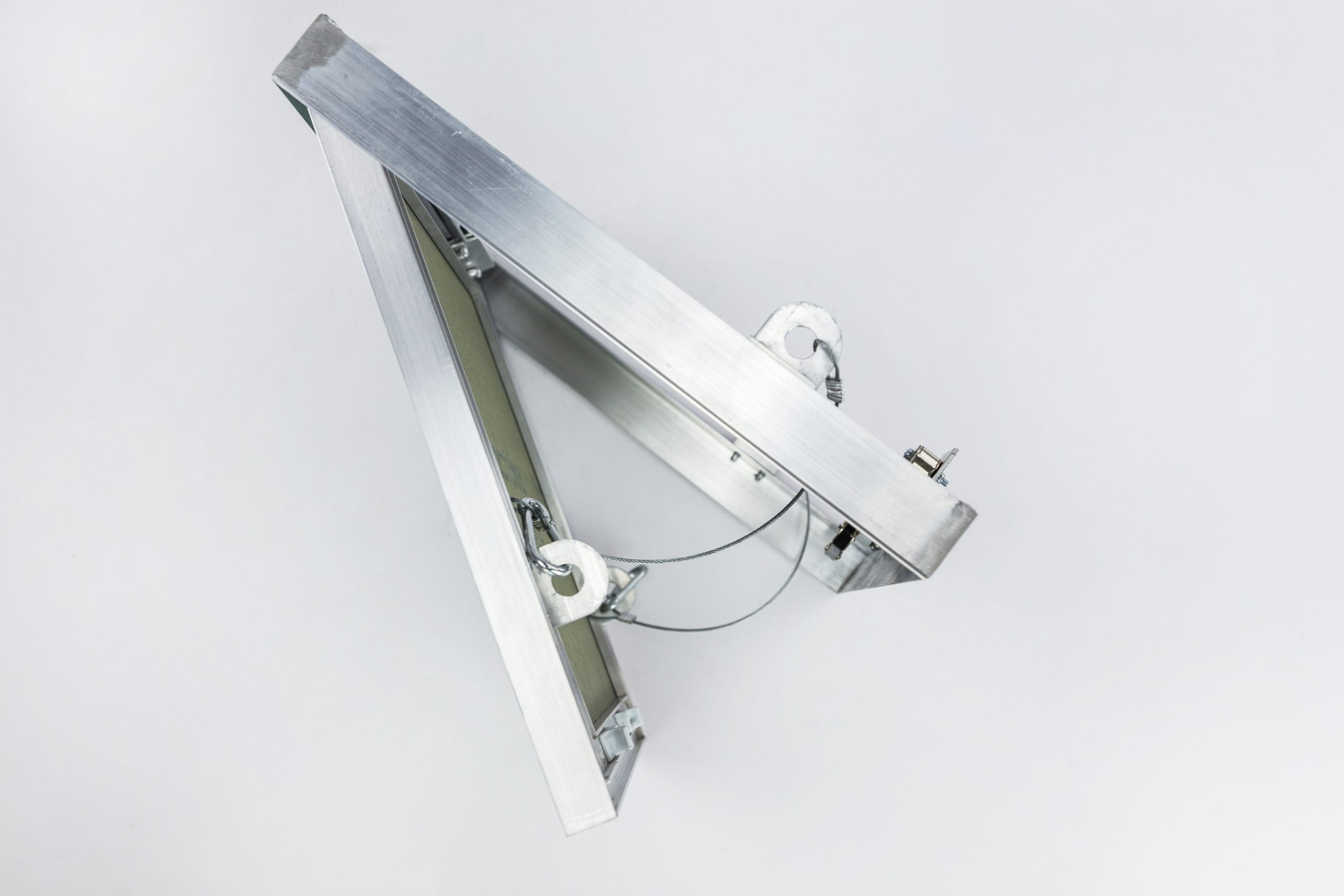

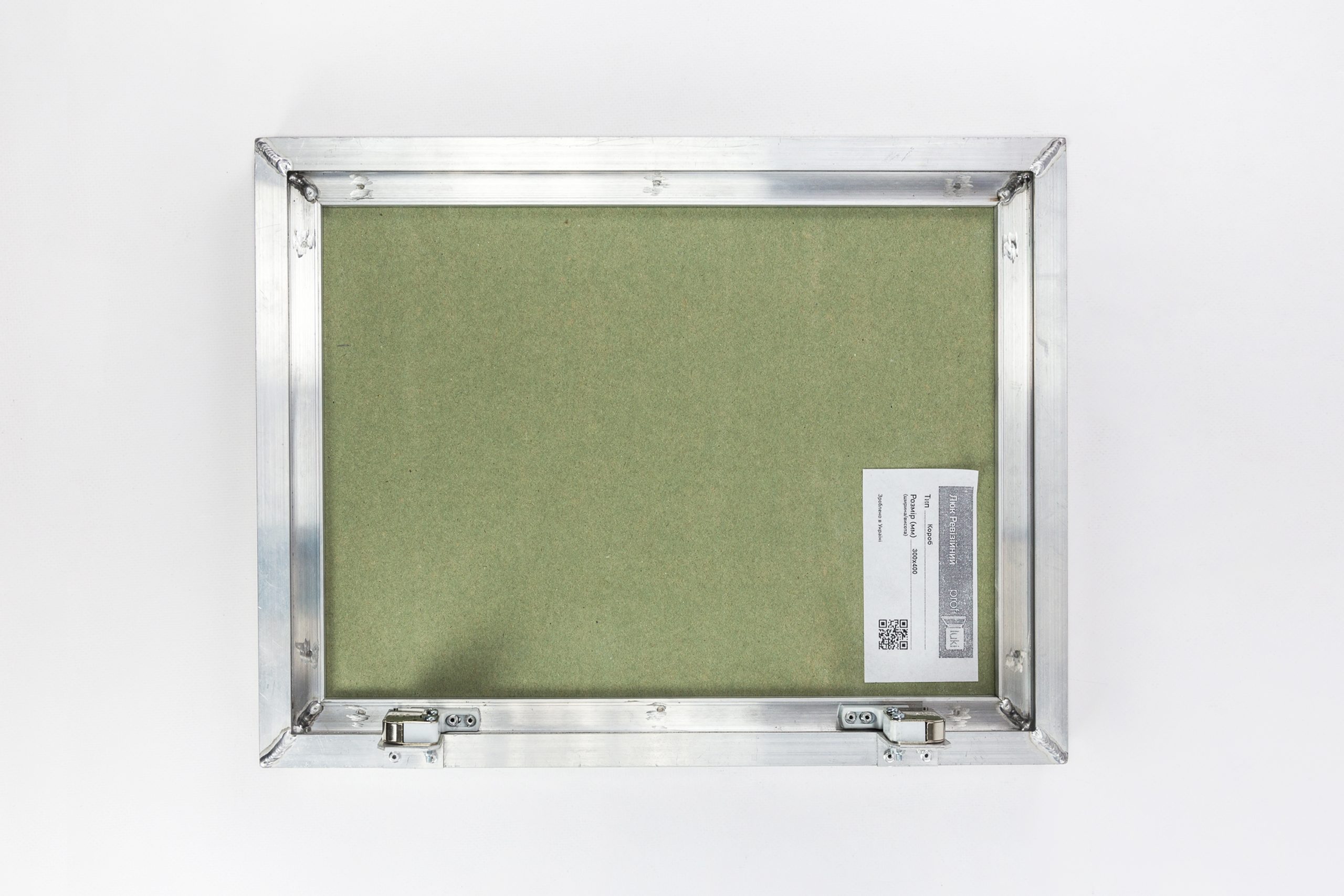

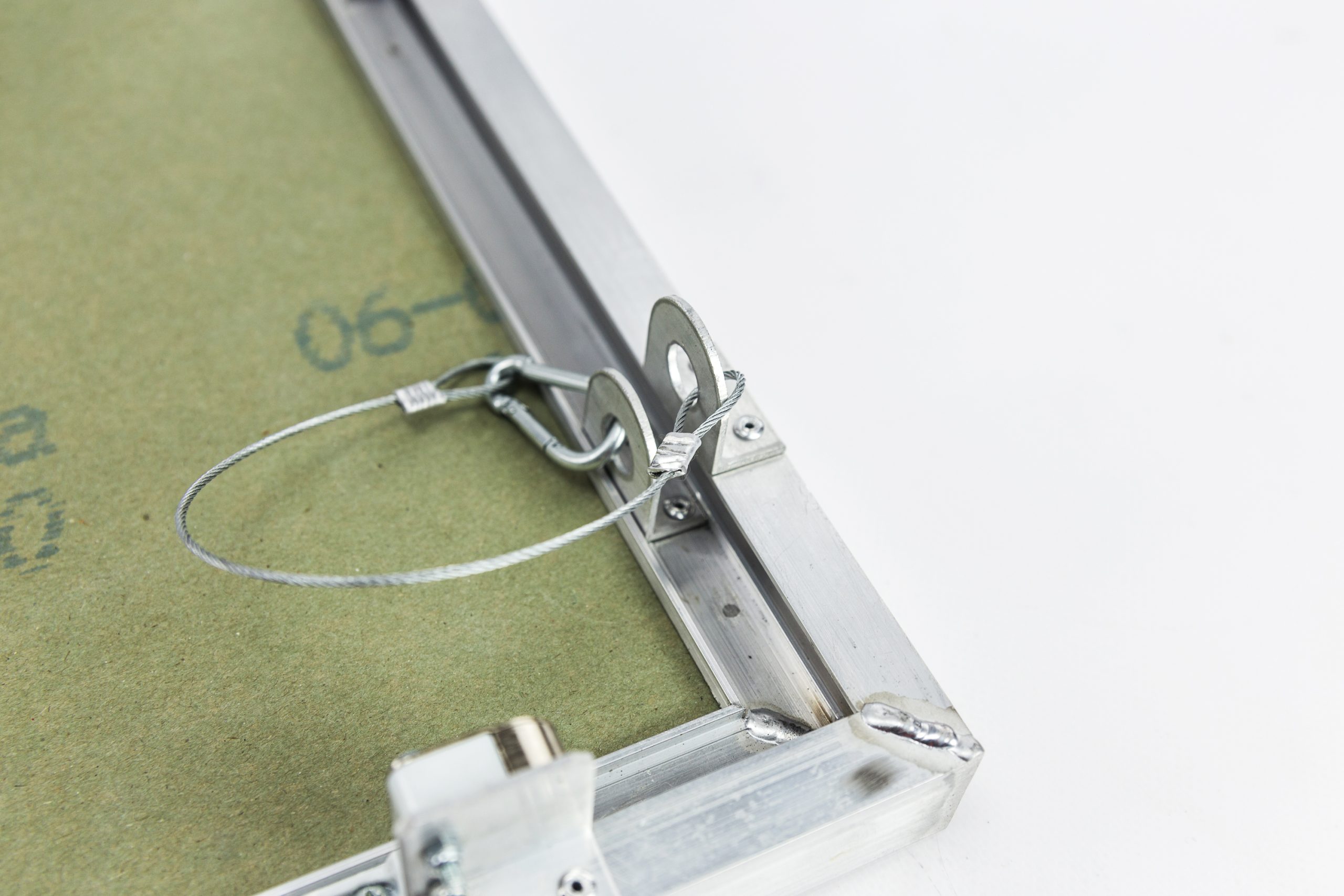

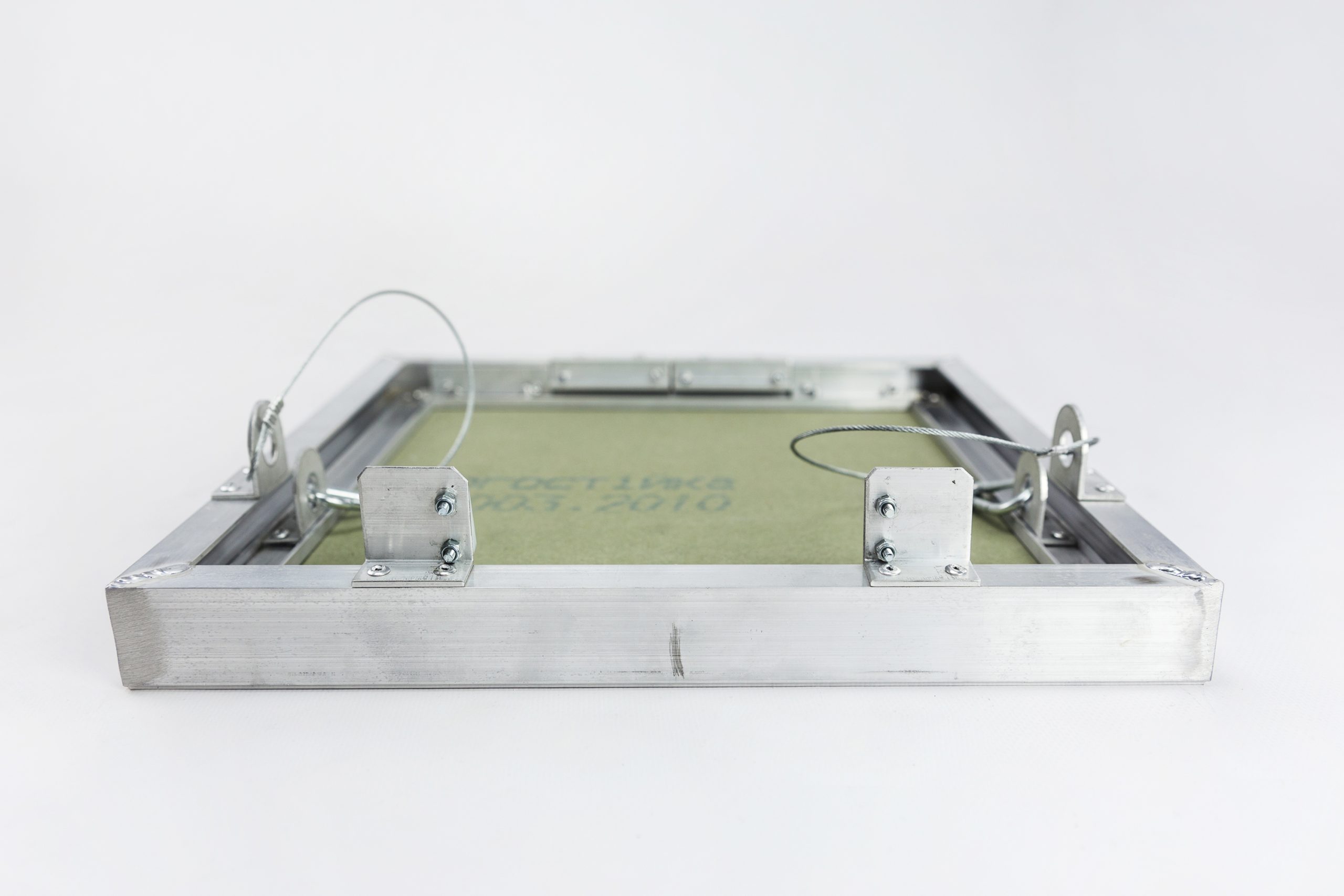

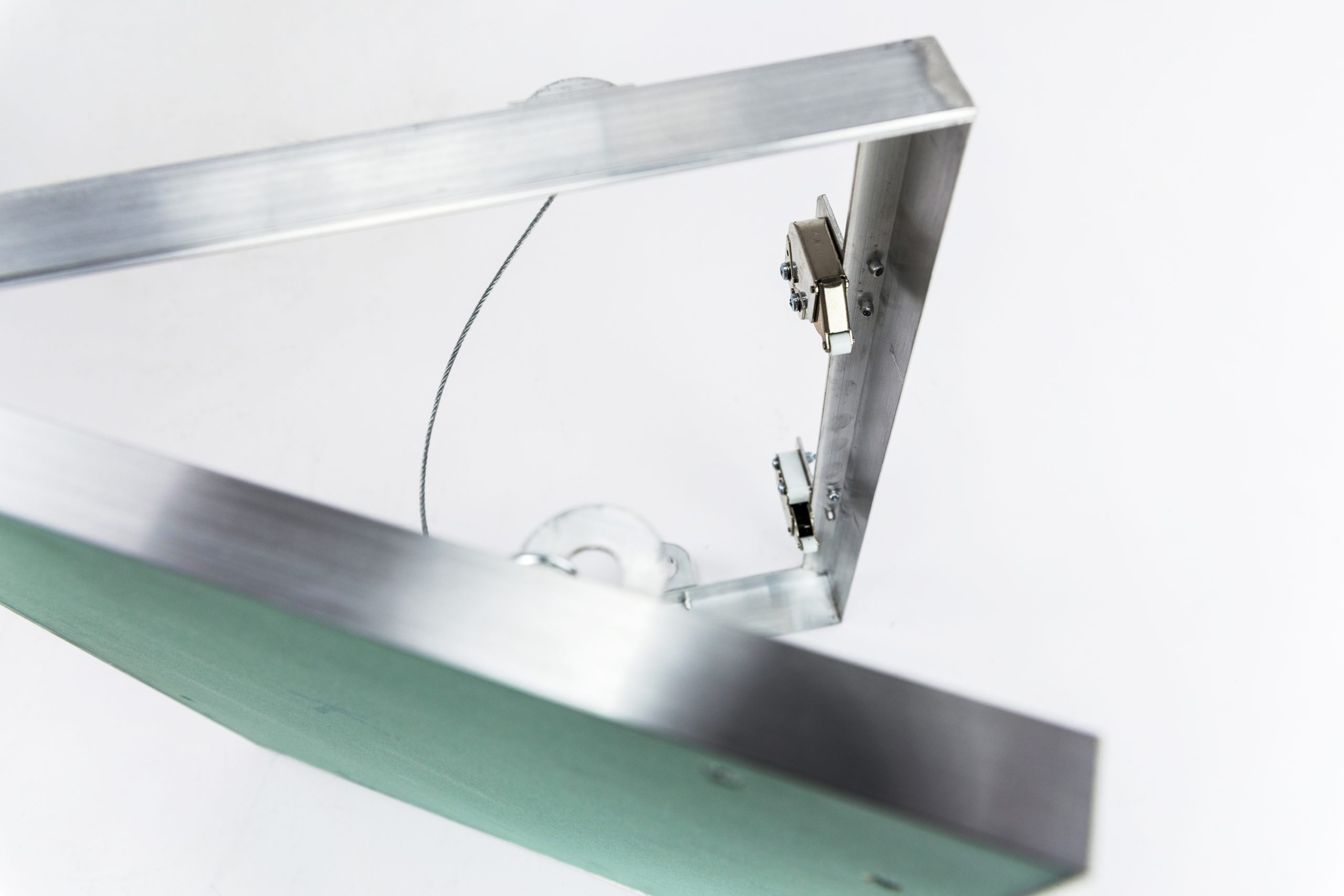

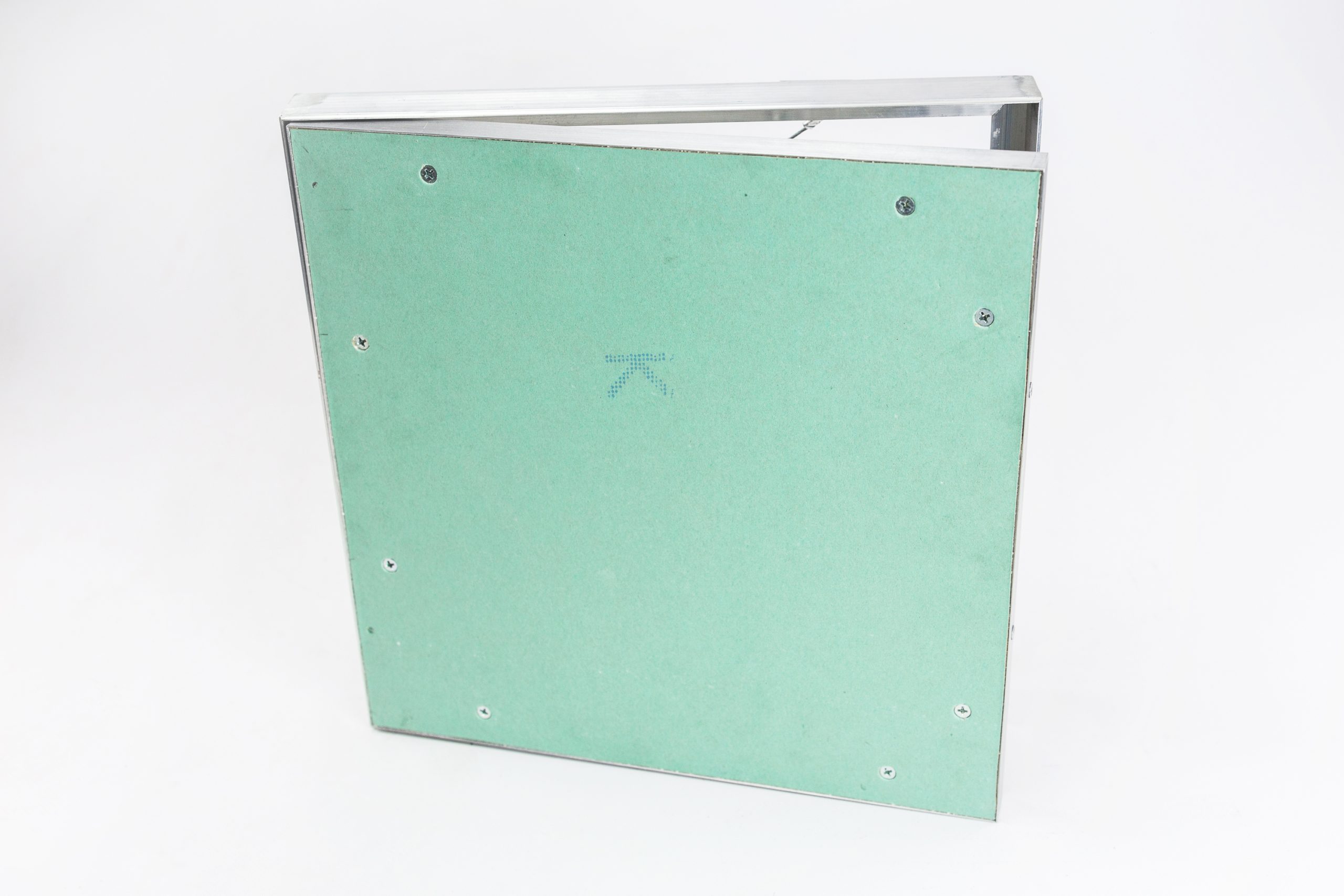

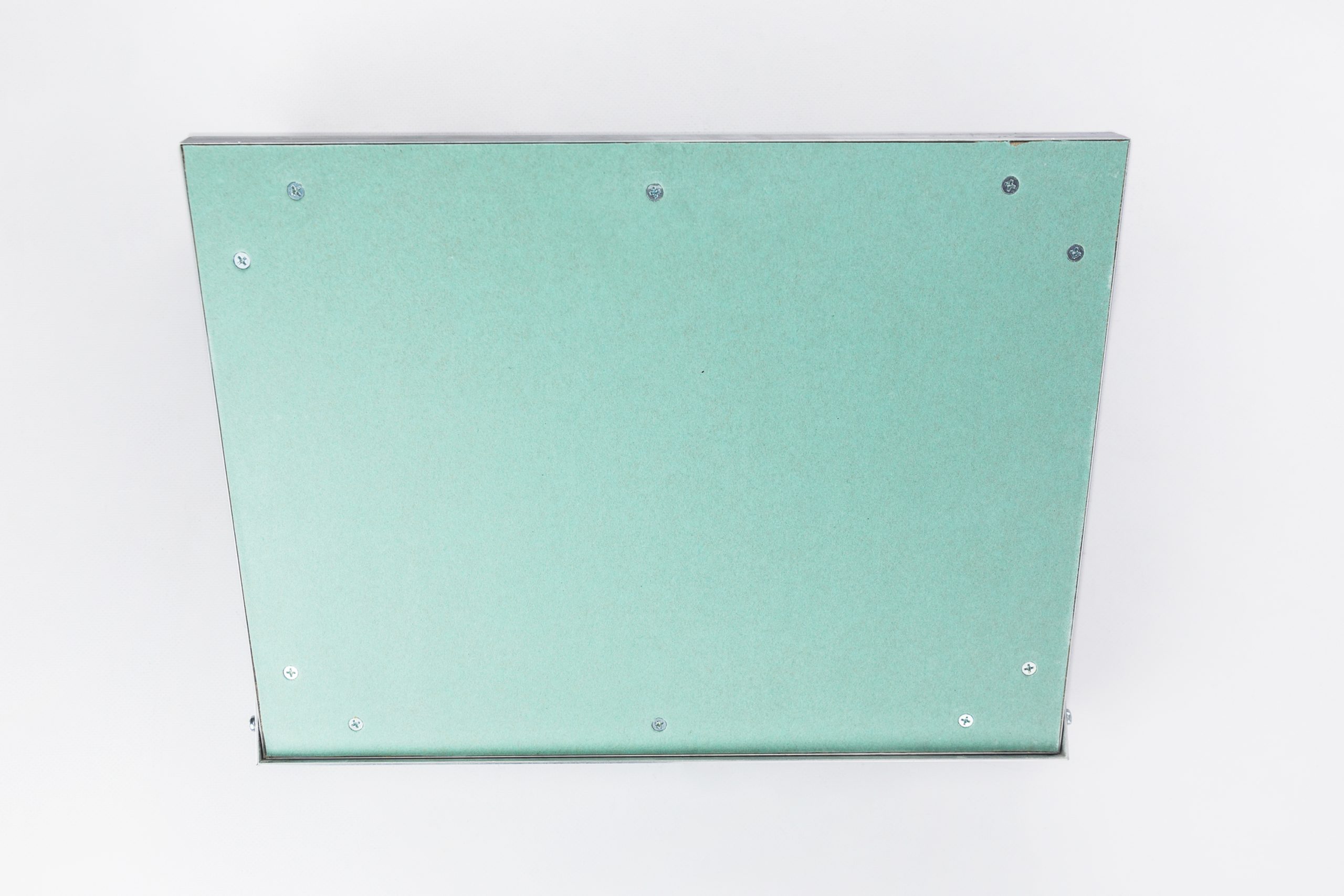

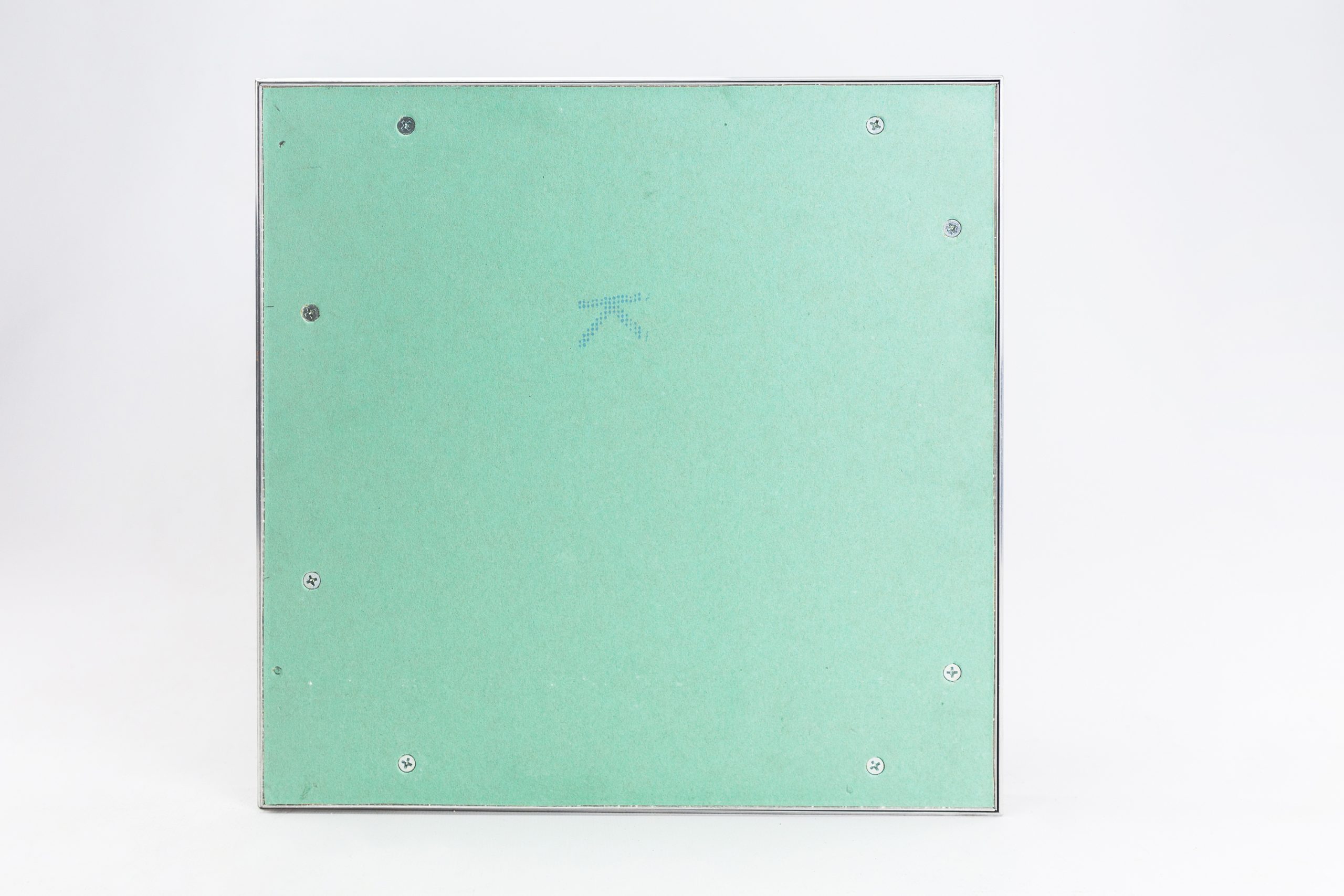

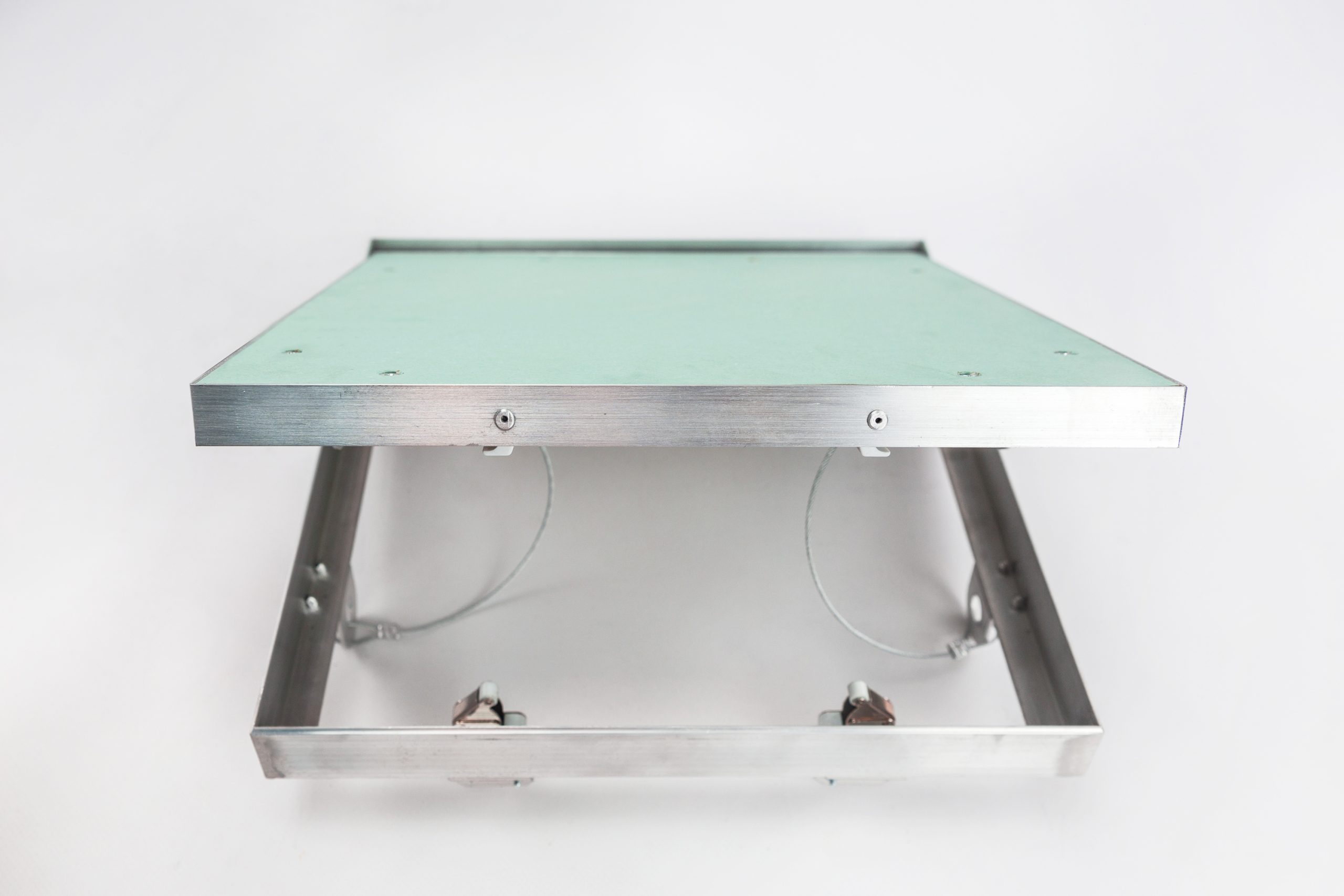

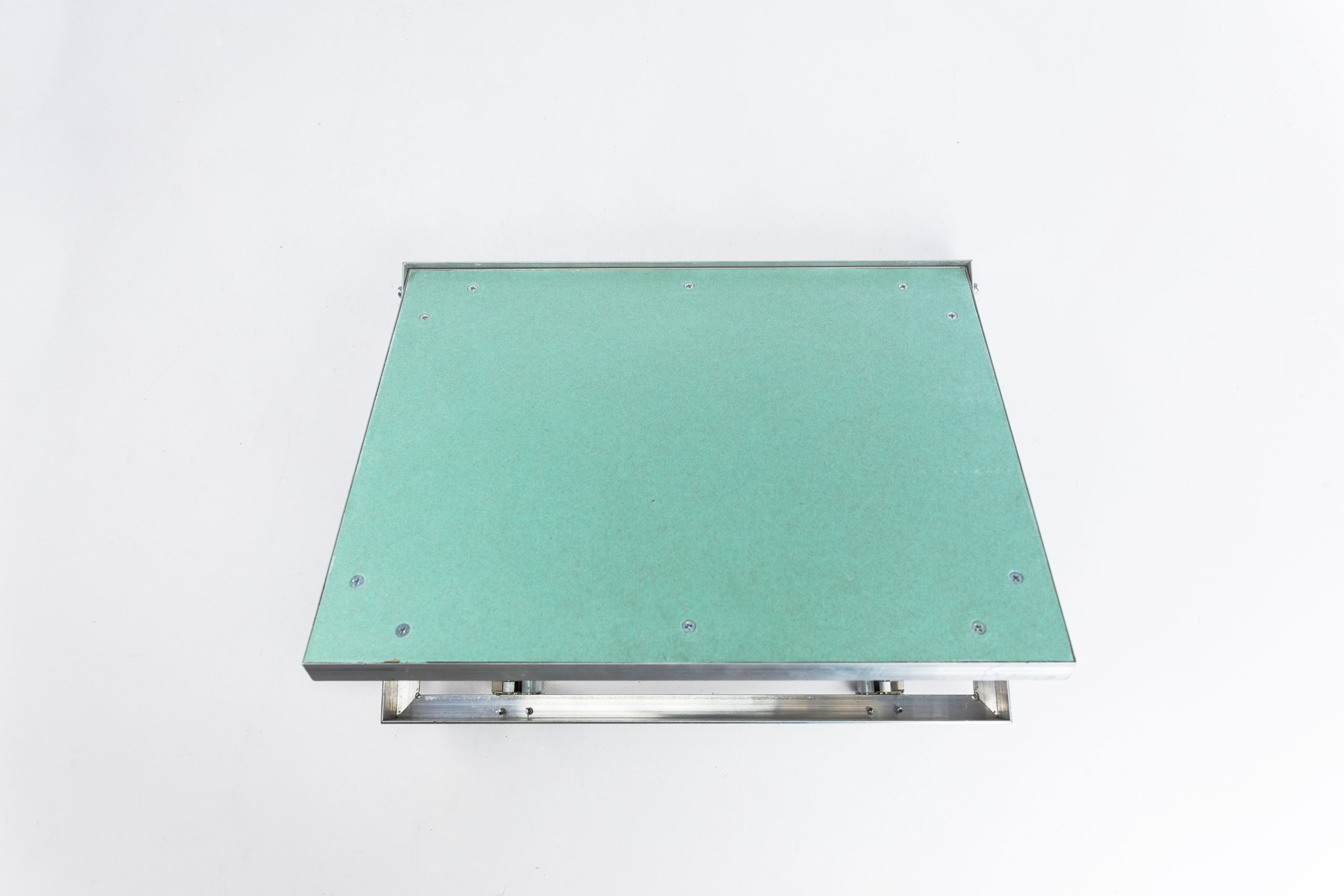

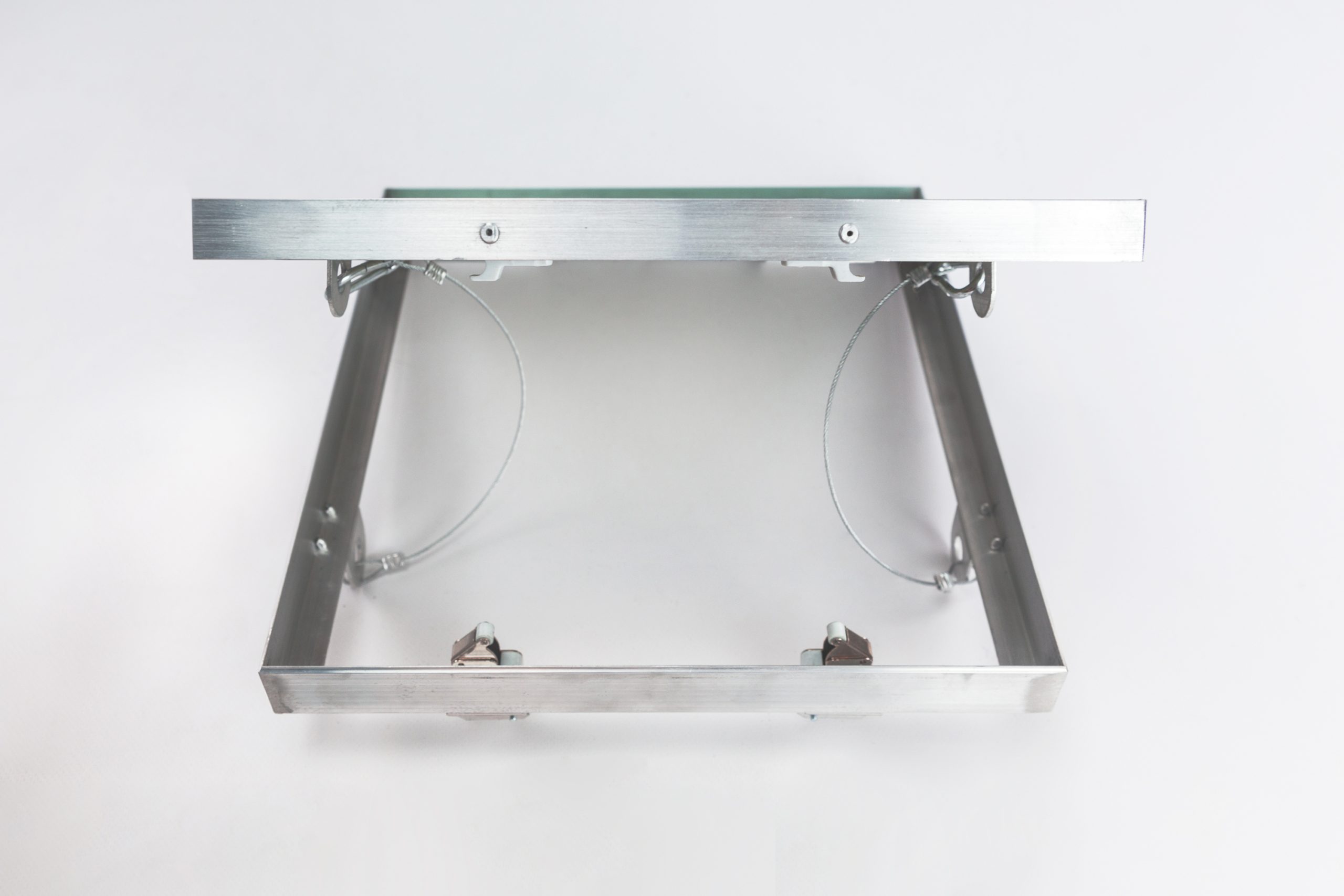

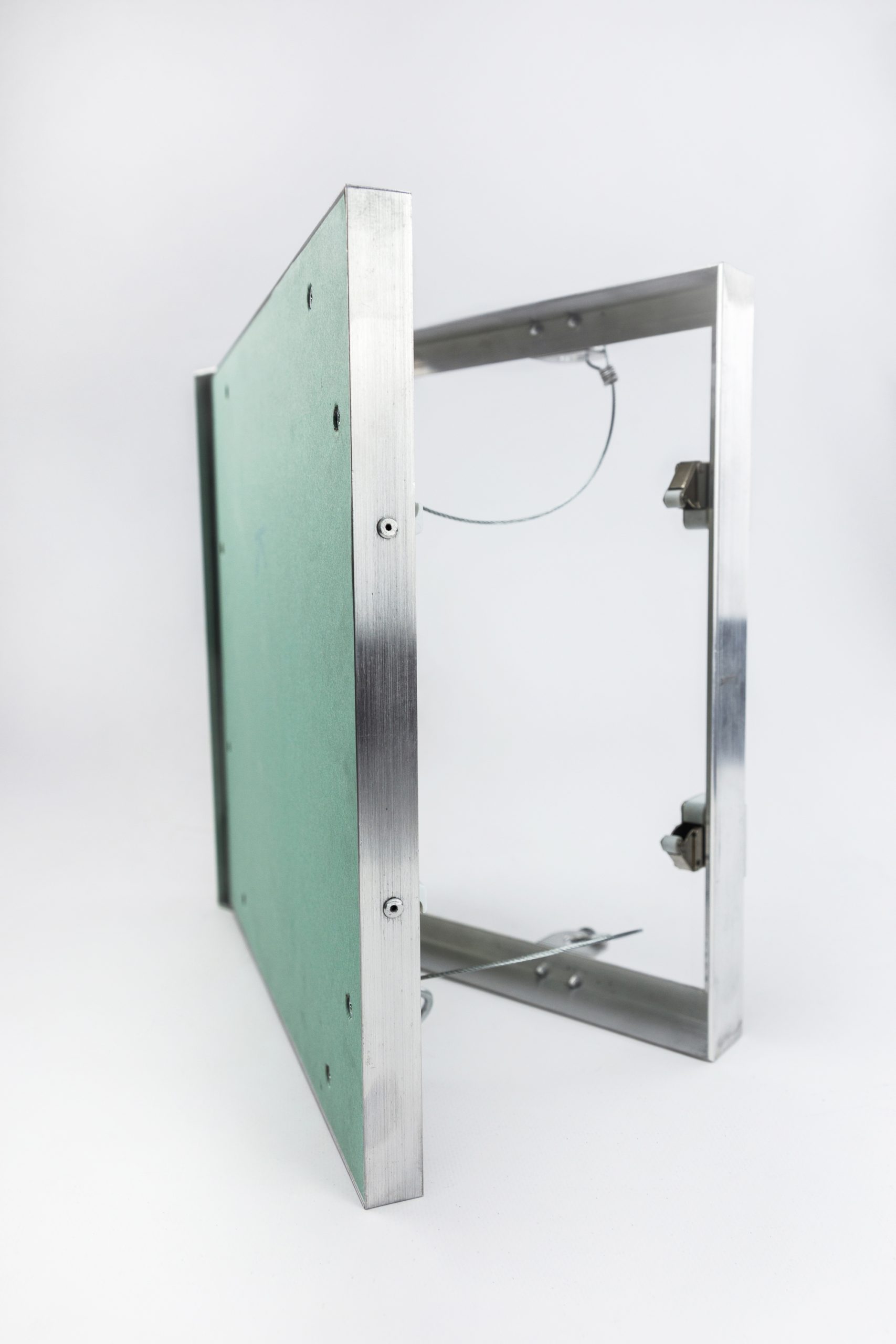

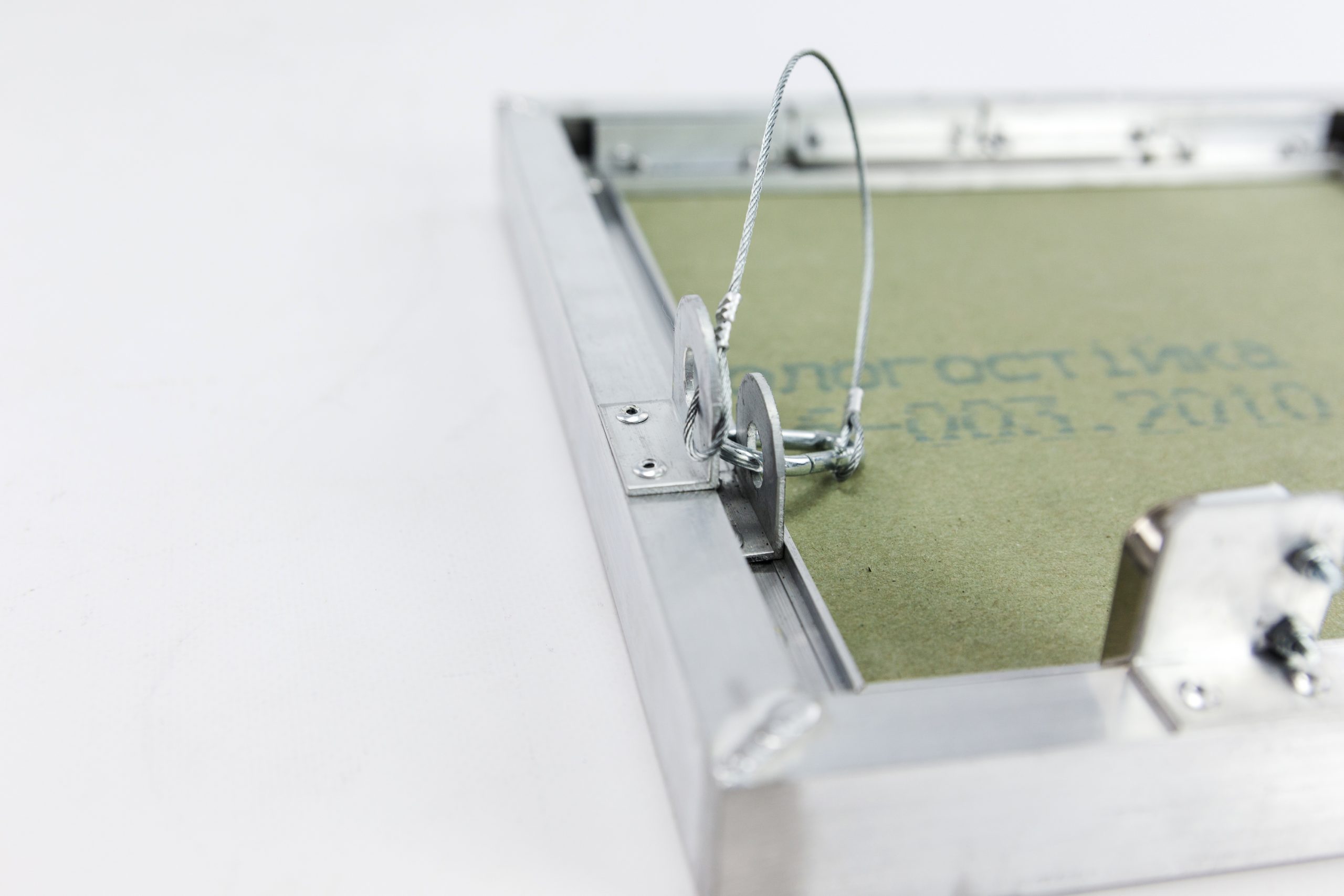

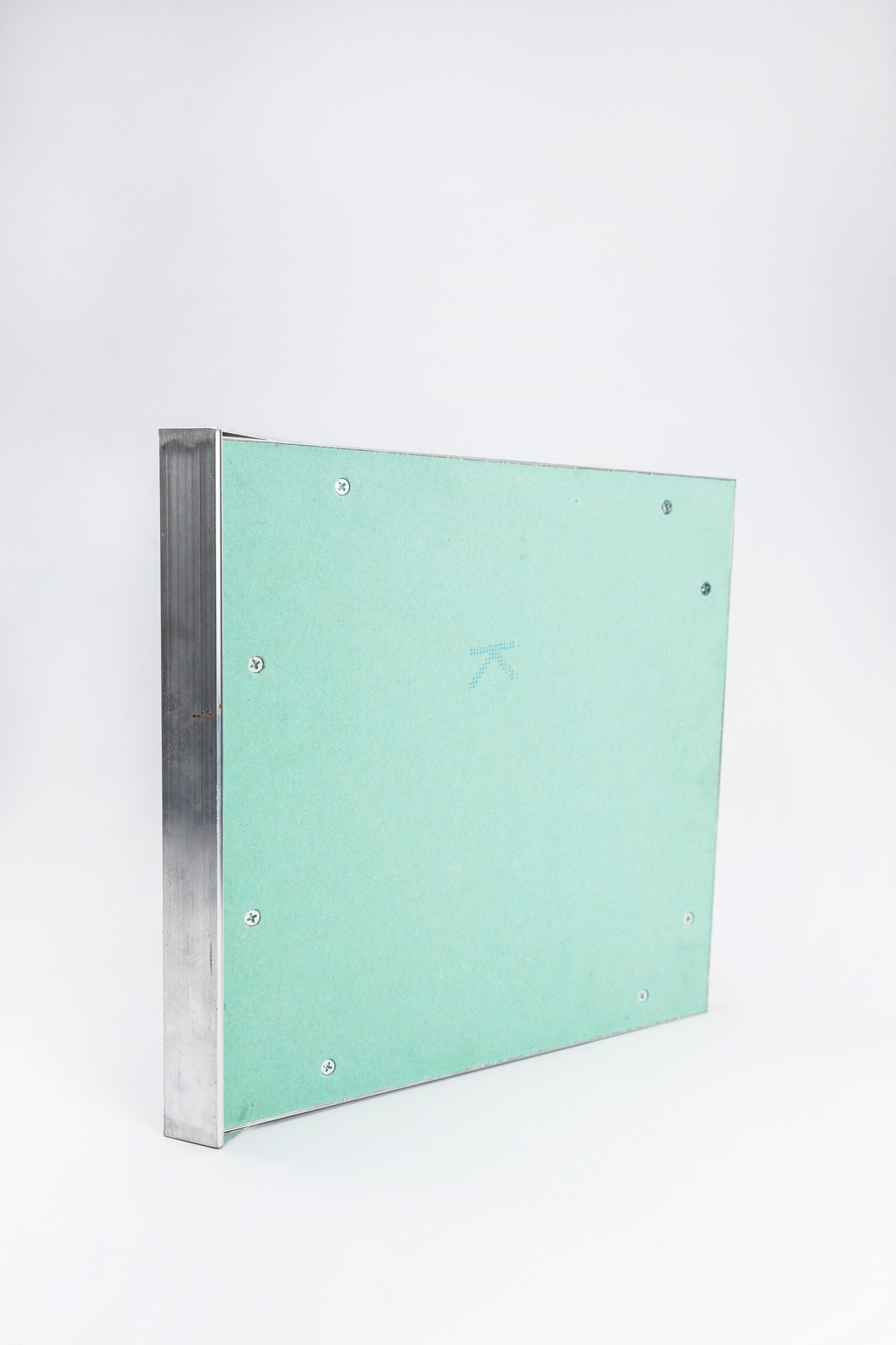

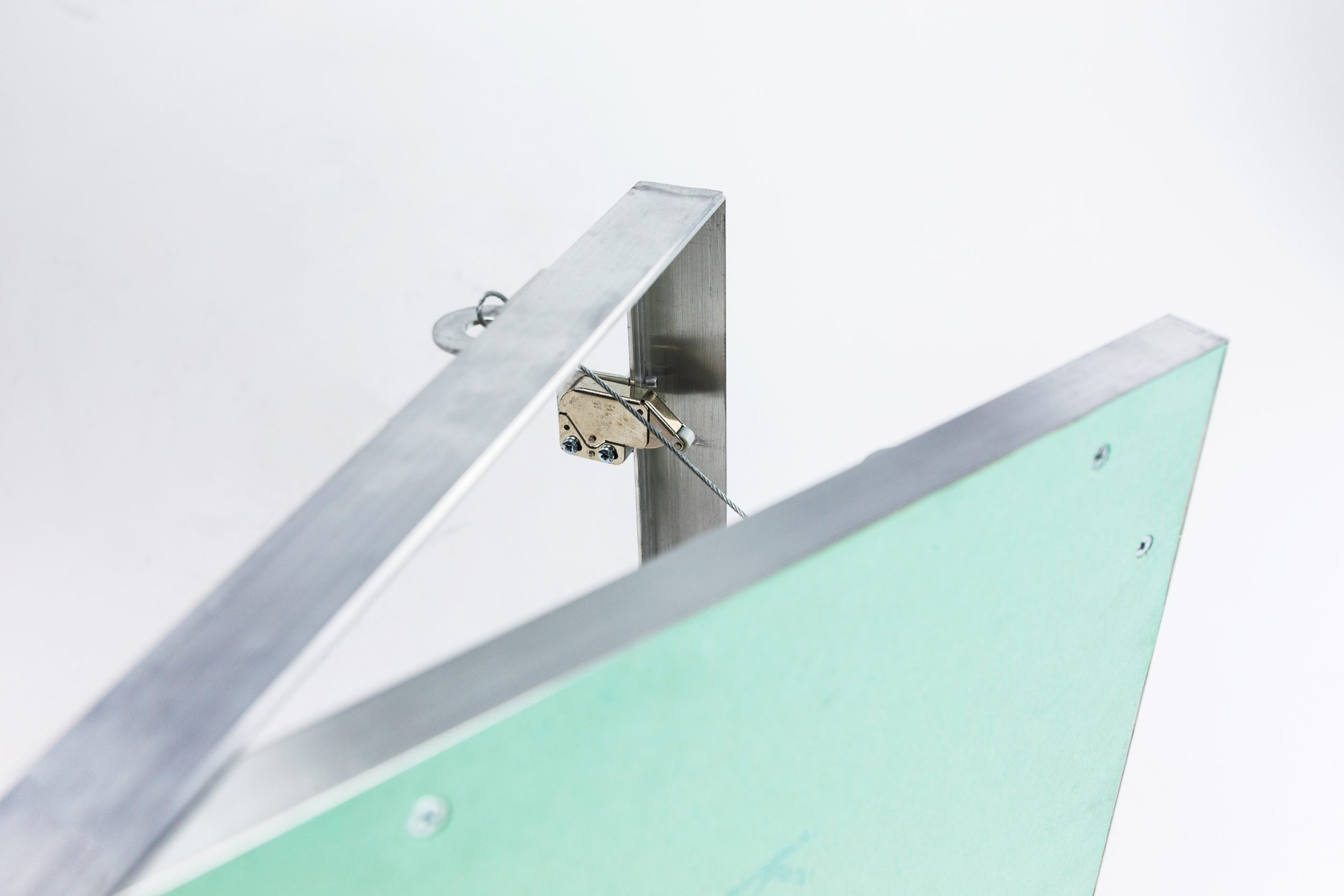

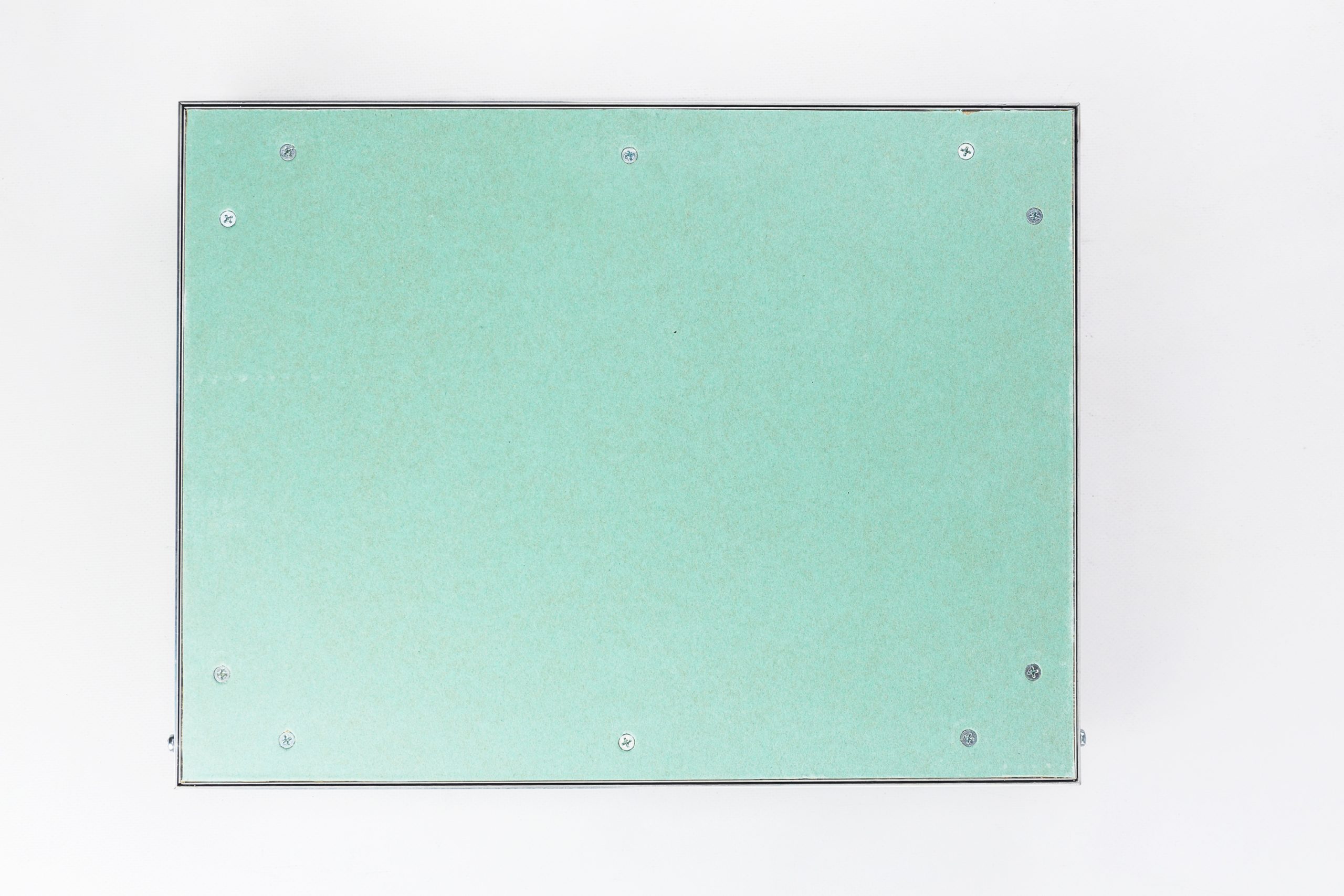

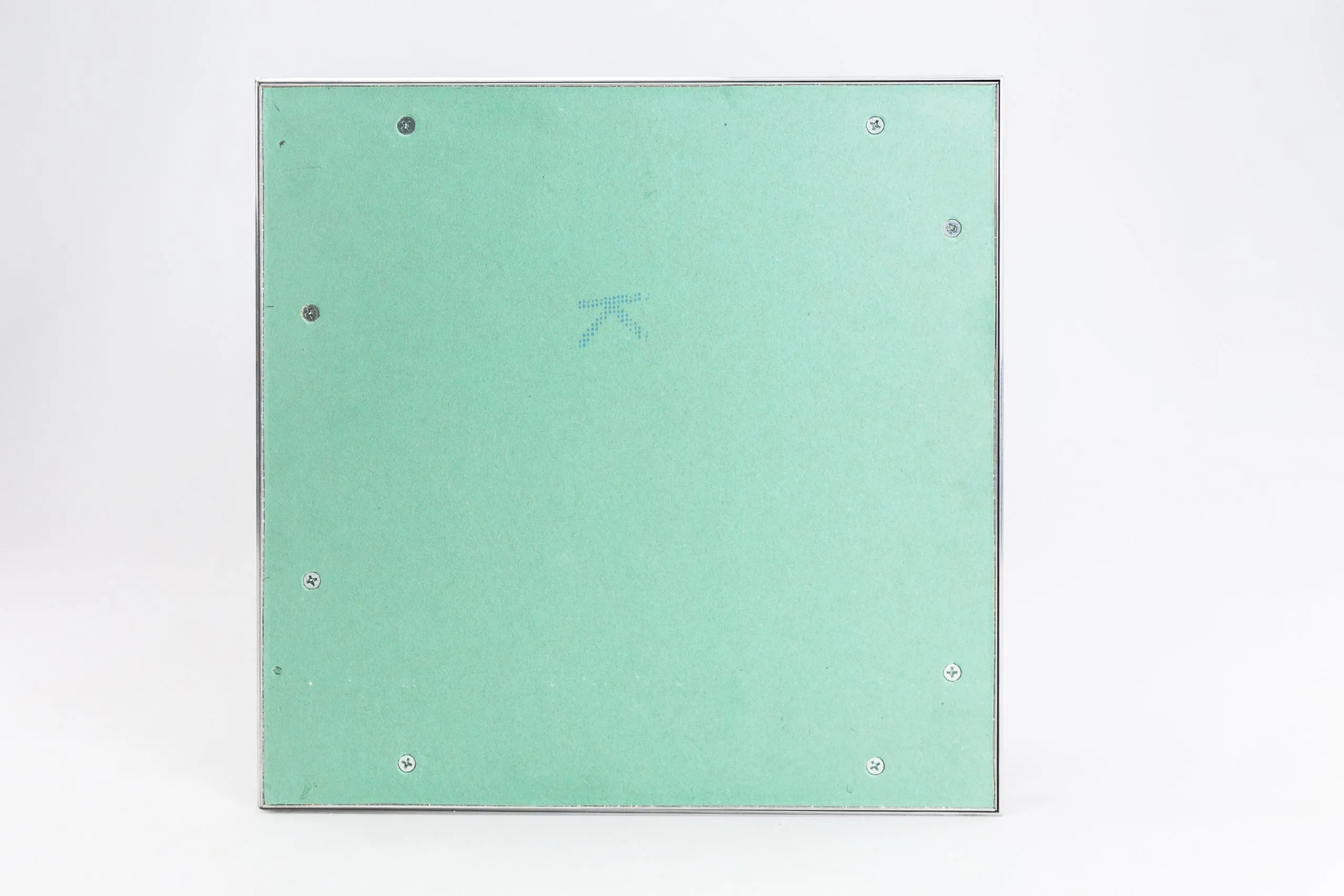

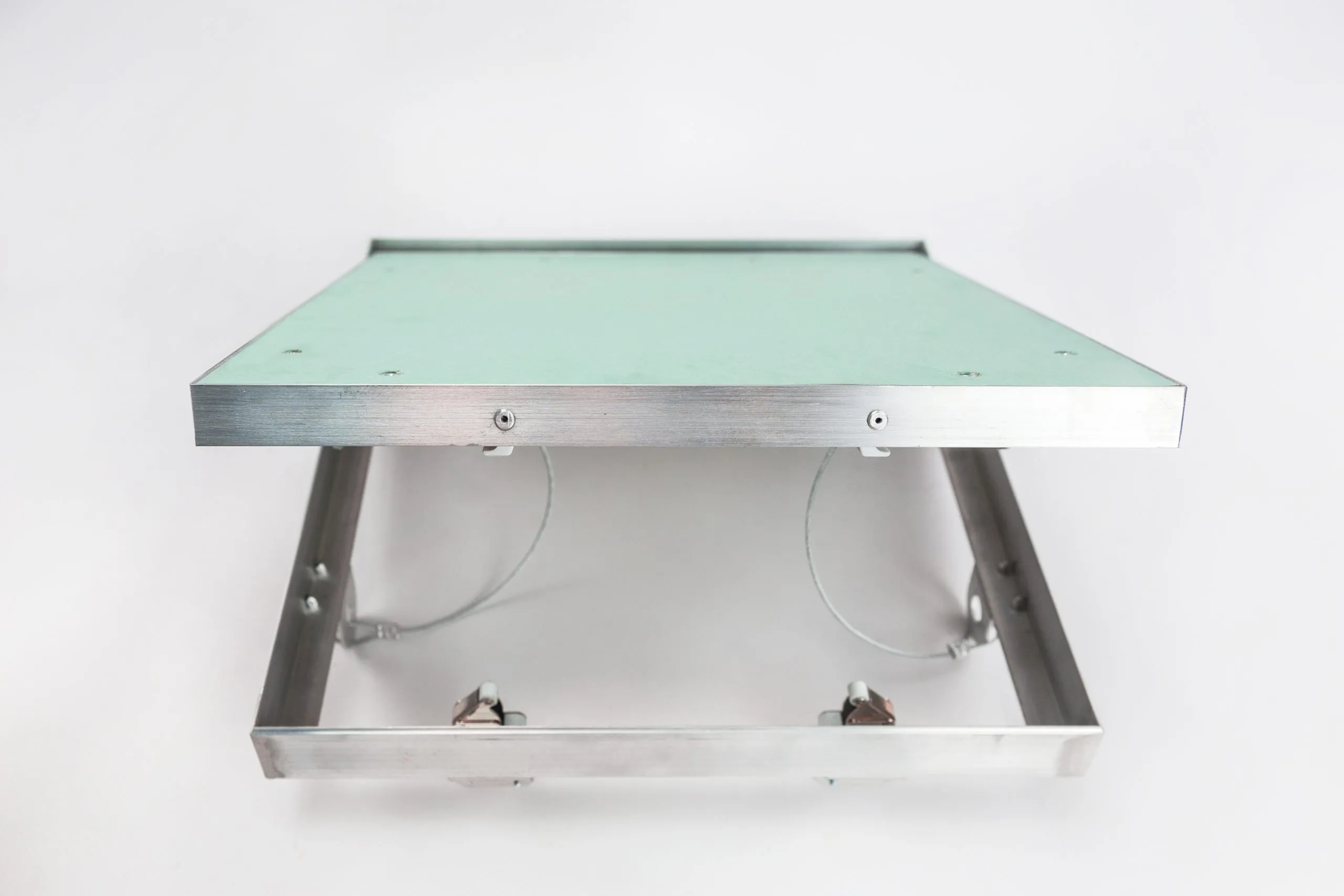

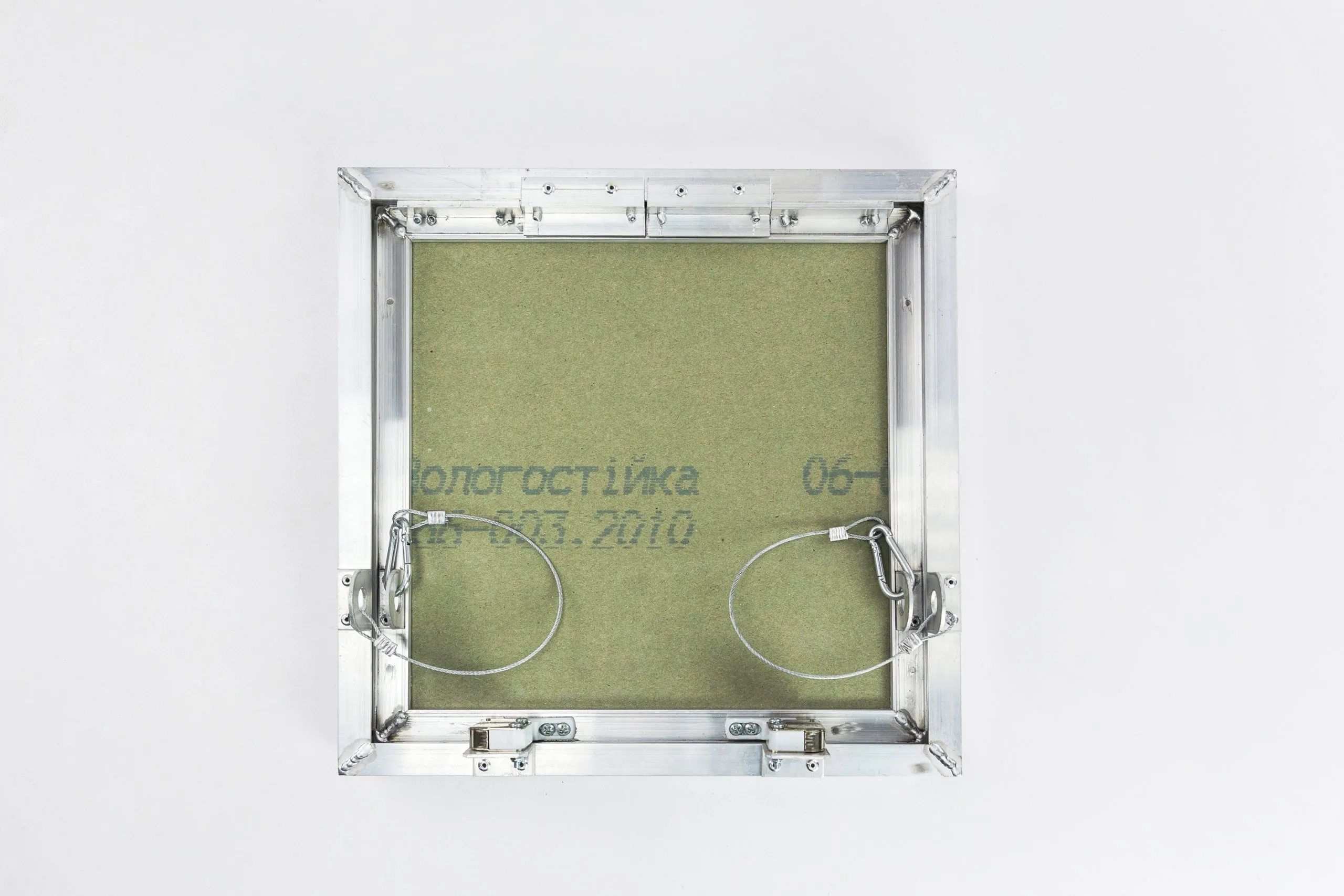

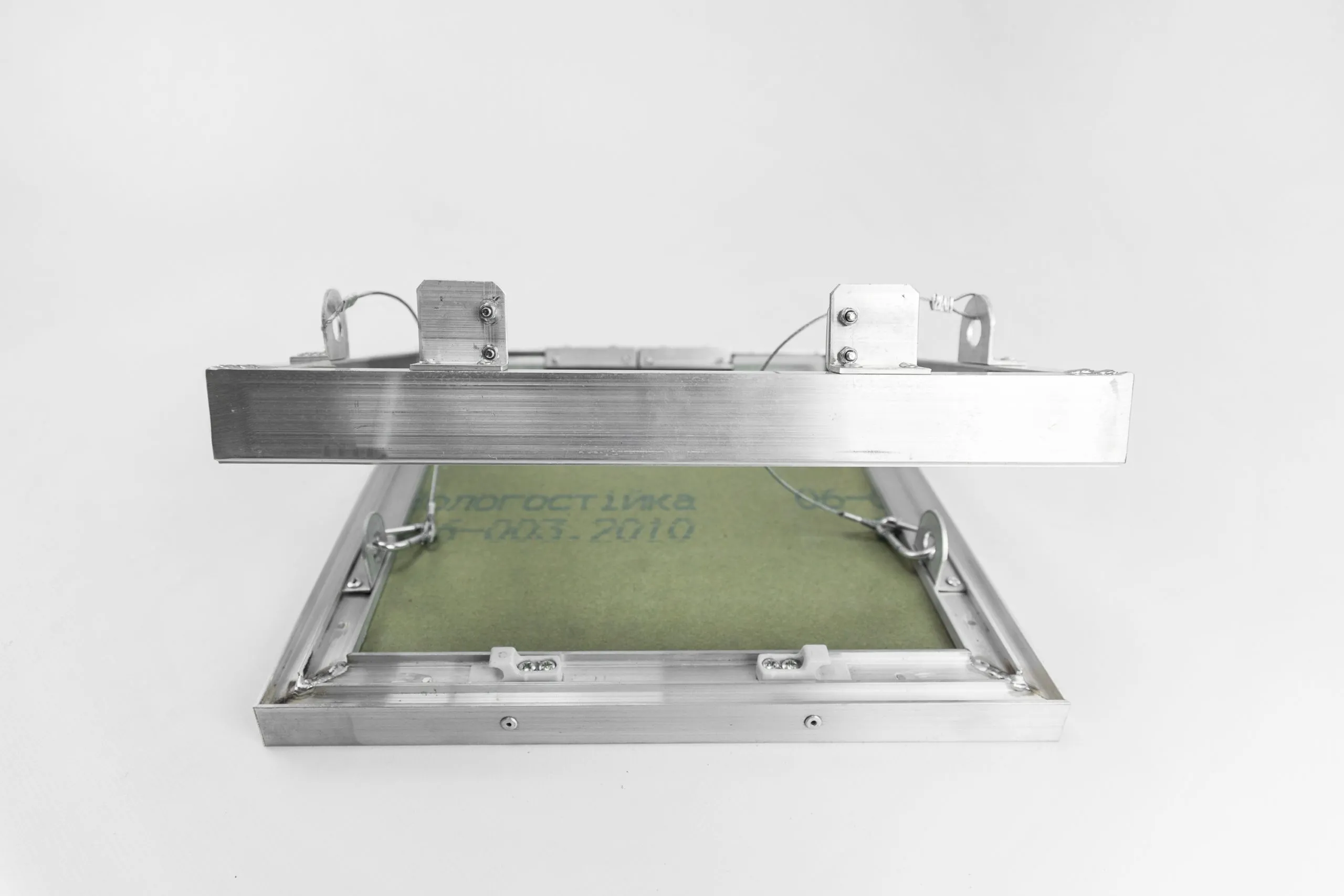

Рама люка виготовлена з посиленого алюмінієвого кутника 16x30x2,4 мм. Замість традиційної петлі — захвати на тросиках, що дозволяють повністю зняти дверцята одним рухом. Кути рами та стулки з’єднані аргонодуговим зварюванням. У стулку вклеєний вологостійкий гіпсокартон Knauf 12,5 мм.
- Розумна кромка: заводське стоншення лицьової частини профілю + рифлена насічка для ідеальної адгезії шпаклівки. Після фінішу — щілина 1 мм.
- Аргонове зварювання: монолітність конструкції та захист від деформації на десятиліття.
- Вологостійкість: гіпсокартон Knauf 12,5 мм готовий до будь-якого фінішного оздоблення.
Підходящі типи отворів
Цегляна кладка, бетонний моноліт, піноблок, дерев’яний брус, посилений периметр з профілів. Не можна кріпити просто до листа гіпсокартону — потрібен жорсткий периметр.
🛠 Технічні параметри
- Габарити: люк вставляється всередину отвору. Зовнішній габарит = посадковий розмір.
- Глибина: 50 мм (з урахуванням механізму захватів).
- Монтаж: саморезами або дюбелями крізь бічну стінку рами у торець отвору.
- Точність виготовлення: ±1 мм під ваш розмір.
⚠️ Важливі обмеження
- Люк «Короб» НЕ МОЖНА кріпити до листа гіпсокартону без жорсткого периметру.
- Заборонено наклеювати плитку.
- Заборонено встановлювати зовні будівель та у підлогах.
- Після шпаклювання — одразу відкрийте дверцята і очистіть шви.
- Виготовлення тільки під замовлення — на складі не зберігається.
📏 Алгоритм підбору розміру (для типу «Короб» зі знімними дверцятами)
Люк типу «Короб» вставляється всередину монтажного отвору. Зовнішній габарит люка практично збігається з посадковим розміром.
Крок 1: Замір ніші та Формула
Заміряйте ваш отвір у стіні (ширину та висоту). Використовуйте формулу:
- ✅ Габарит Люка = Розмір Ніші – 5 мм
Приклад: Якщо у вас отвір 405х405 мм, вам потрібно замовляти люк розміром 400х400 мм.
Крок 2: Сторона захватів (Важливо!)

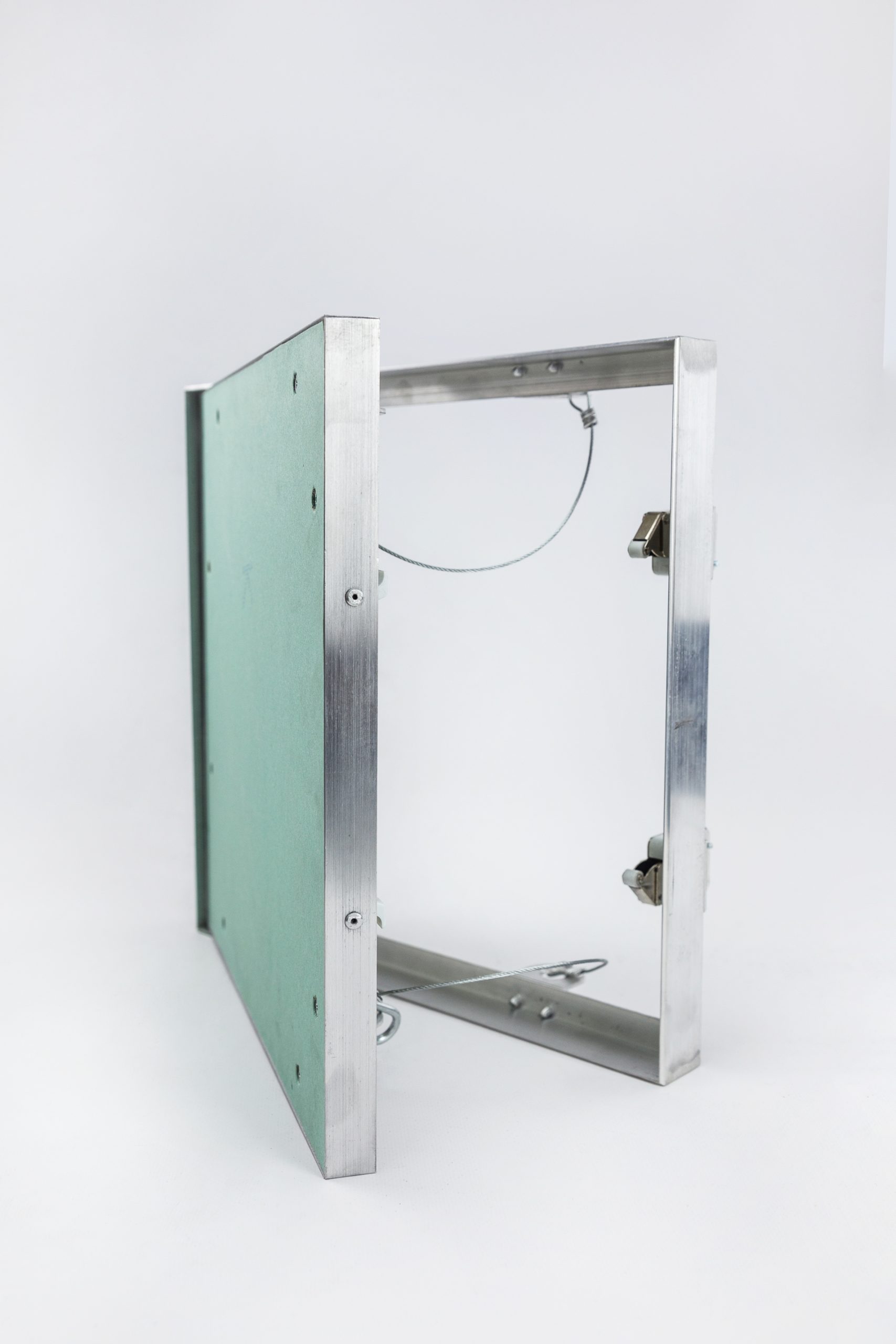

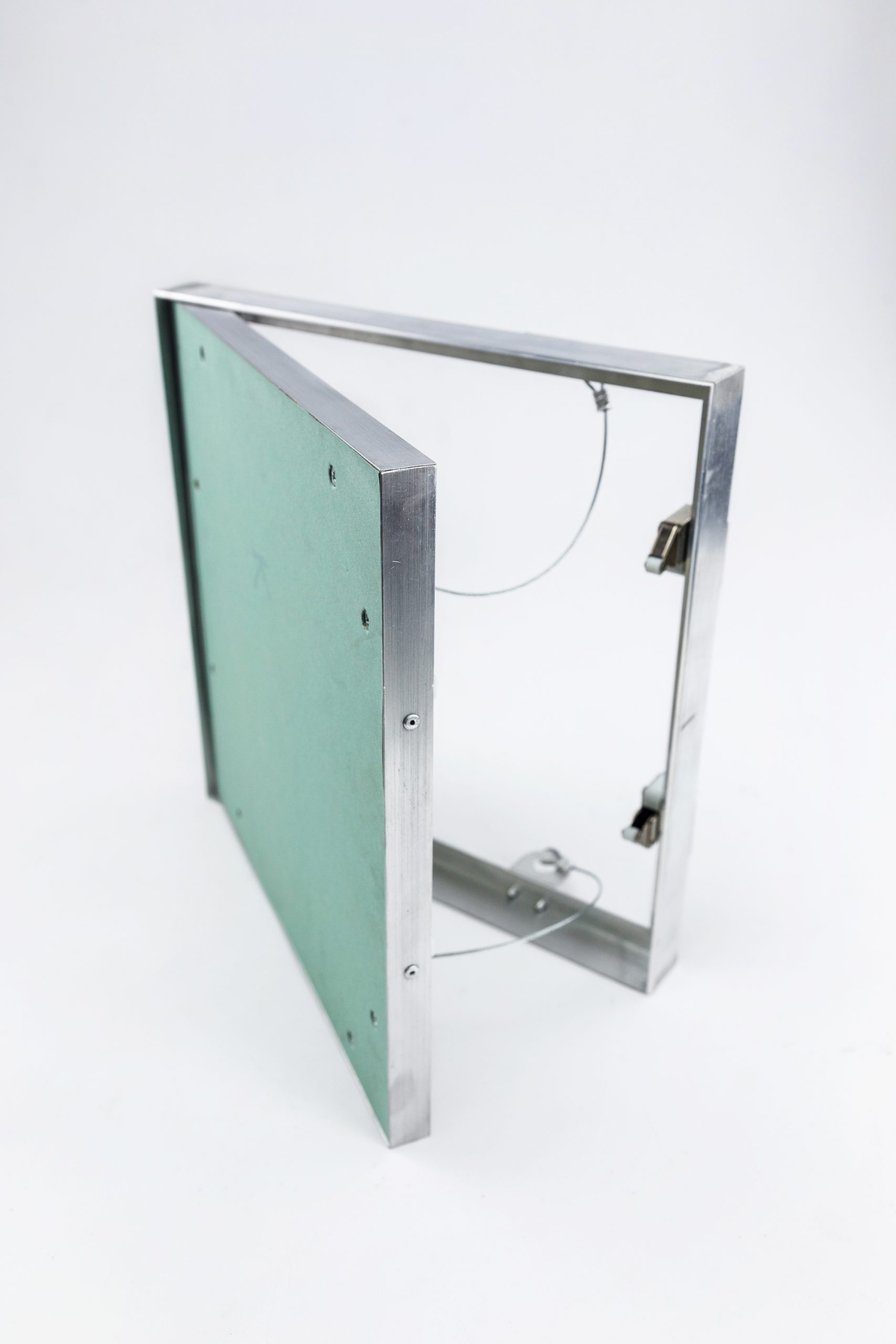

У даній моделі дверцята знімаються повністю на захватах (без петлі). Захвати розташовуються по більшій стороні люка. Якщо вам потрібне інше розташування — уточніть це при оформленні замовлення у менеджера.
- Стандартне відкривання (вбік): Замовляйте люк як зазвичай (Ширина х Висота).
- Стеля або відкривання «Вниз»: Горизонтальний розмір у замовленні вкажіть як «Висота» (H).
🛠 Глибина та Світловий отвір
Перед замовленням переконайтеся, що глибина вашої ніші становить не менше 65 мм (це простір, необхідний для роботи замків).
⚠️ Важливо: Чистий (світловий) отвір
Реальне вікно доступу буде меншим за габаритний розмір люка. Дверцята знімаються на захватах (без петлі), втрати по ширині мінімальні:
- По ширині (Ш): віднімаємо 30 мм.
- По висоті (В): віднімаємо 60 мм.
Конкретний приклад: Для люка розміром 400х400 мм чистий світловий отвір складе 370×340 мм.
Враховуйте це, якщо плануєте виймати через люк габаритне обладнання!
🛠 Інструкція з монтажу люка серії «Короб»
Модель «Короб» є універсальною: вона монтується всередину отвору. Підходить як для капітальних стін (цегла, бетон, піноблок), так і для перегородок з гіпсокартону (за умови наявності каркаса по периметру).
Варіант А: Монтаж у тверді стіни (Цегла, Бетон, Піноблок)
- Підготовка: Вирівняйте отвір. Він має бути на 5 мм більшим за габарит люка.
- Розмітка рами: Просвердліть отвори в бічних стінках алюмінієвої рами.
- Крок: приблизно 100 мм (мінімум 2 саморізи на сторону).
- Важливо: Робіть отвори ближче до задньої стінки профілю, щоб головки саморізів не заважали ходу дверцят.
- Фіксація: Вставте люк у нішу врівень зі стіною. Через отвори в рамі намітьте місця під дюбелі (Ø 6-8 мм), просвердліть стіну і закріпіть раму.
- Контроль геометрії: Затягуйте саморізи обережно, щоб не вигнути алюмінієвий профіль «бочкою». Перевіряйте діагоналі та зазор між дверцятами і рамою (має бути рівномірним, ~1 мм).
Варіант Б: Монтаж у перегородки з ГКЛ
Увага: На відміну від люка «Стандарт», модель «Короб» не можна кріпити просто в лист гіпсокартону. Обов’язковий периметр із профілю!
- Каркас: По периметру майбутнього отвору змонтуйте каркас із CD/UD профілів (товщина металу ≥ 0,55 мм). Профіль має бути жорстко закріплений.
- Встановлення: Вставте люк у підготовлений каркас. Якщо є зазор більше 2 мм, використовуйте монтажні прокладки/клини для жорсткості.
- Кріплення: Просвердліть раму і закріпіть її до профілю саморізами по металу. Рекомендуємо «раззенкувати» отвори в алюмінії, щоб саморіз сів «урівень» (потай).
- Площина: Лицьова поверхня люка має бути в ідеальному рівні із площиною гіпсокартону.
🎨 Етап оздоблення (Малярні роботи)
Щоб уникнути тріщин та деформації дверцят, дотримуйтесь професійної технології:
- Стики: Заповніть щілину між рамою та стіною спеціальною шпаклівкою для швів (Uniflot або аналоги). Використовуйте армуючу стрічку/сітку на стику рами та стіни.
- Ґрунтовка: Наносьте ґрунт тонкими шарами, не допускаючи розмокання картону на дверцятах.
- Шпаклювання дверцят:1 шар — еластична полімерна шпаклівка (~3 мм). Дайте висохнути (від 24 годин).2 шар — фінішна шпаклівка (~1 мм).
- Шпалери: Клейте єдине полотно на стіну та закритий люк. Прорізайте контур гострим ножем тільки після висихання клею.
⛔ Суворі заборони
- Склополотно: ЗАБОРОНЕНО клеїти «павутинку» (склохолст) суцільним листом на дверцята — це створить натяг і деформує люк.
- Плитка: Люк не розрахований на вагу плитки.
- Головне правило: Одразу після нанесення шпаклівки відкрийте дверцята і вичистіть суміш із зазору. Застигла шпаклівка = зламаний люк.
Опції тип Під замовлення
|
Цей люк виготовляється лише під замовлення! Виготовляємо люки будь-яких розмірів під ваш проєкт — вкажіть потрібні параметри і ми зв'яжемося з вами |
|---|
