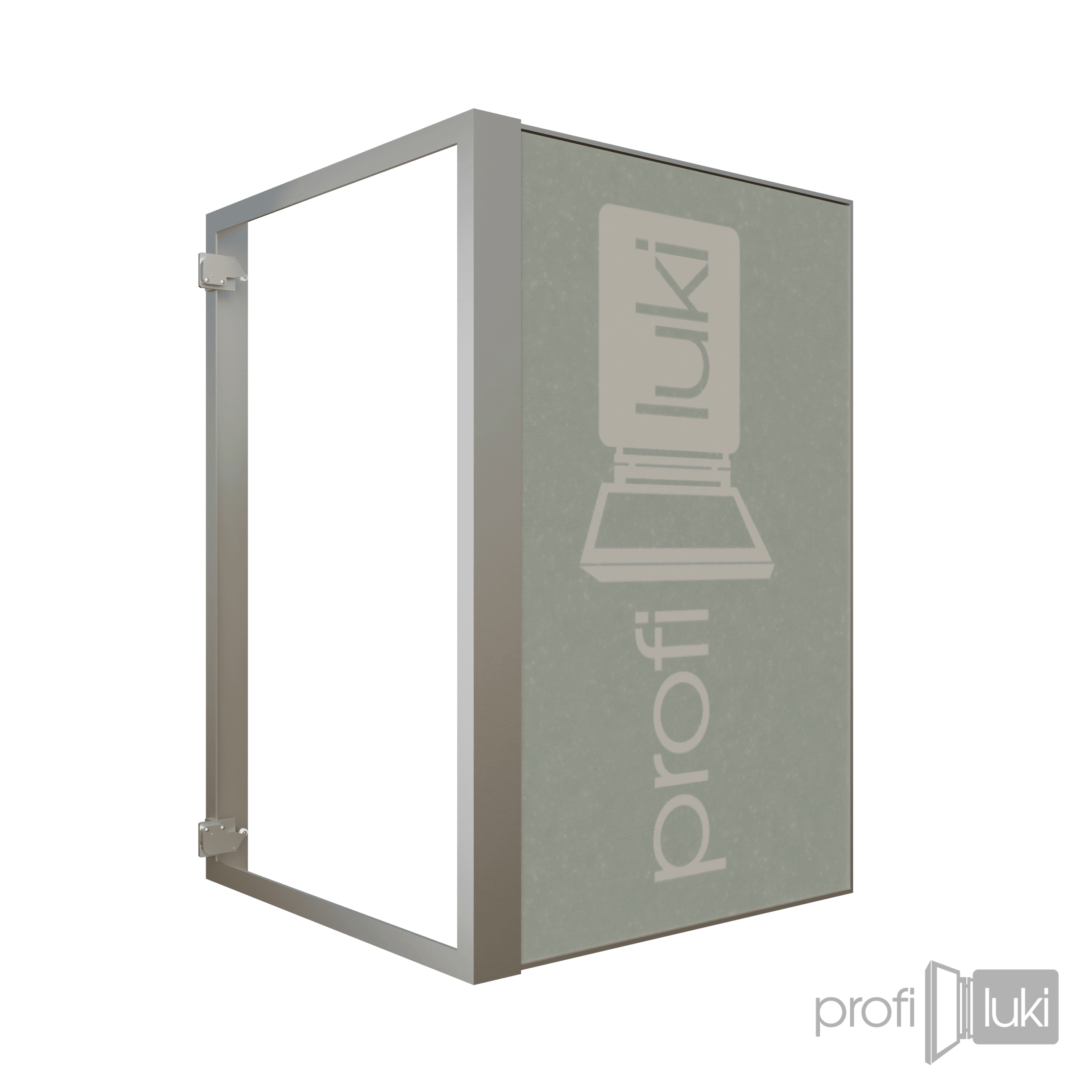

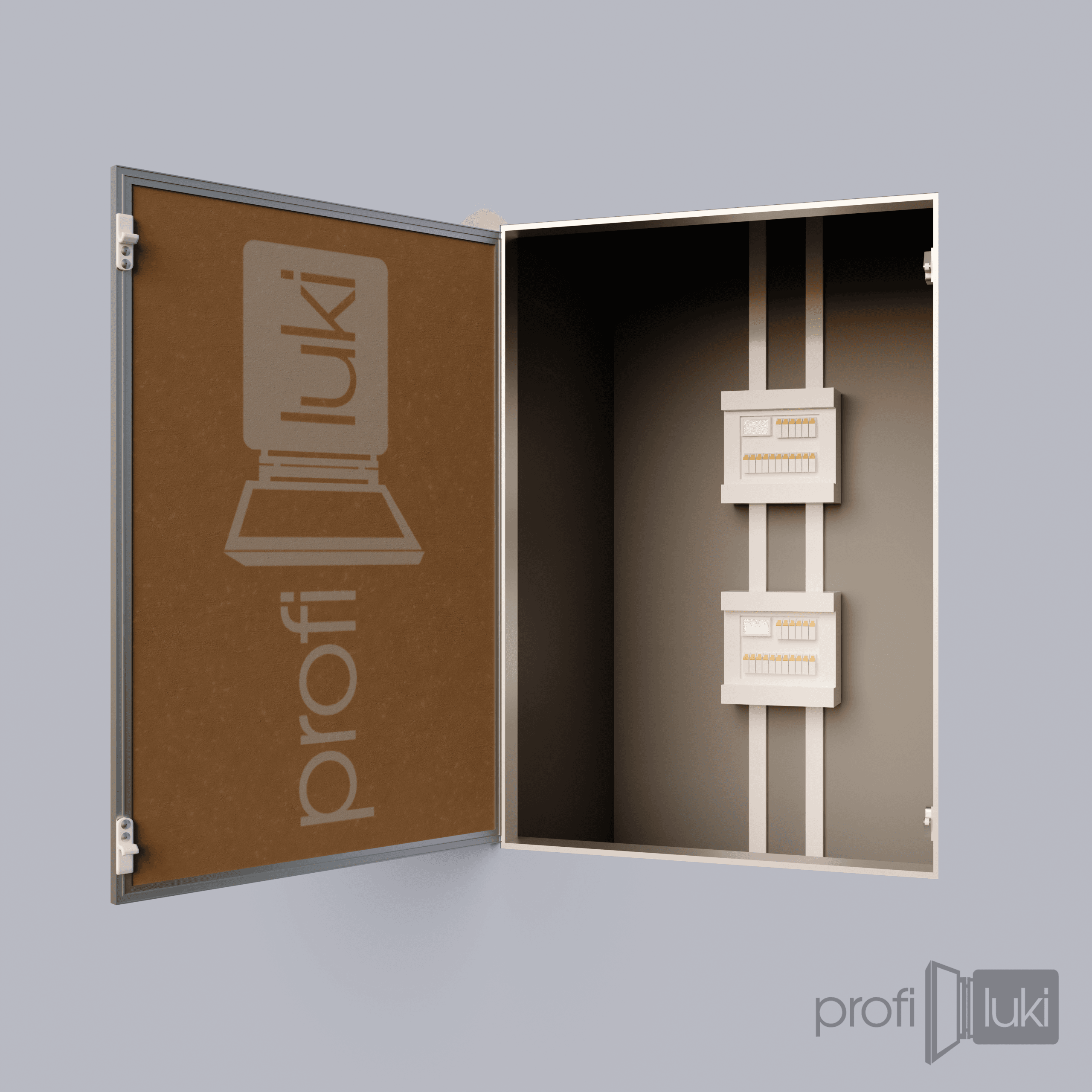

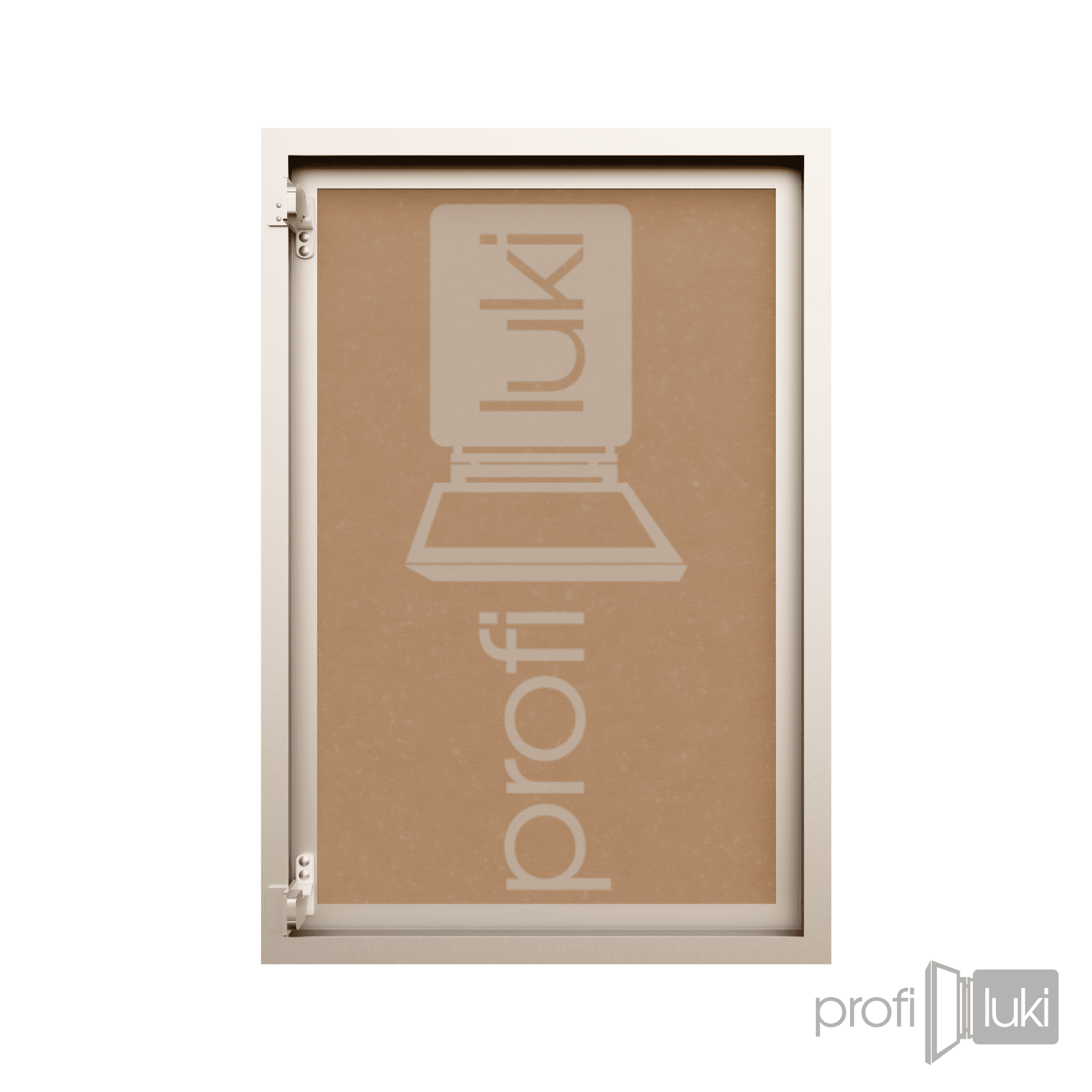

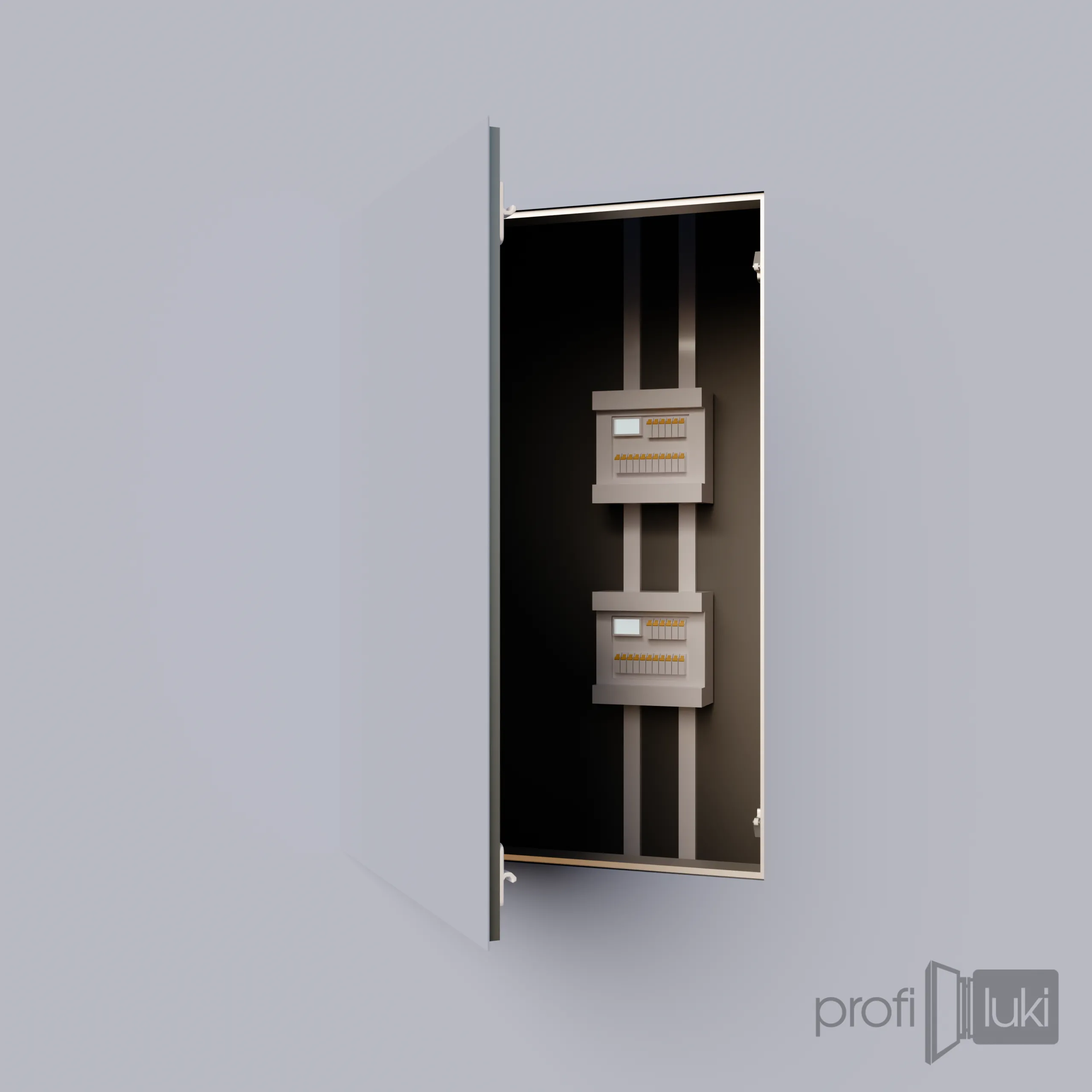

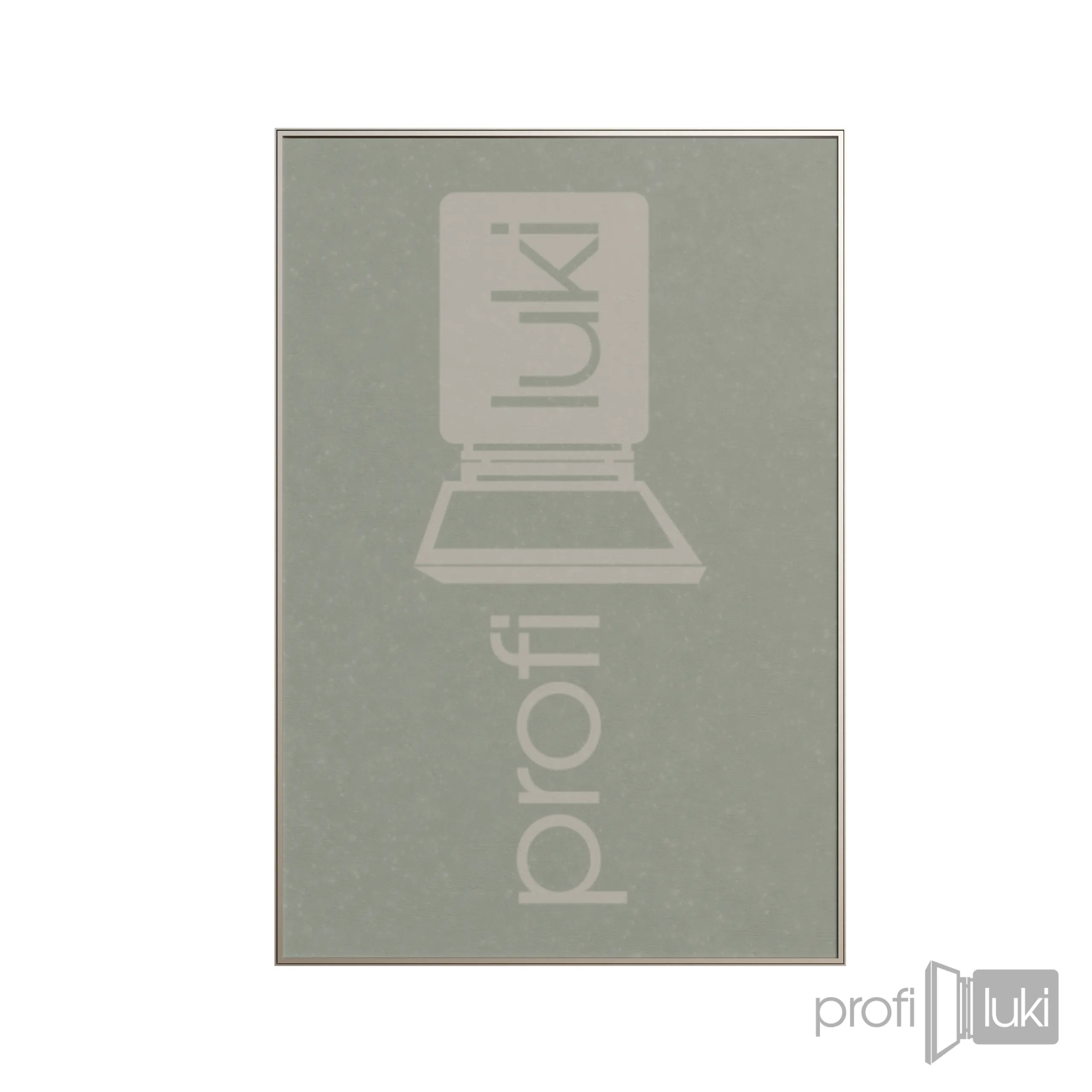

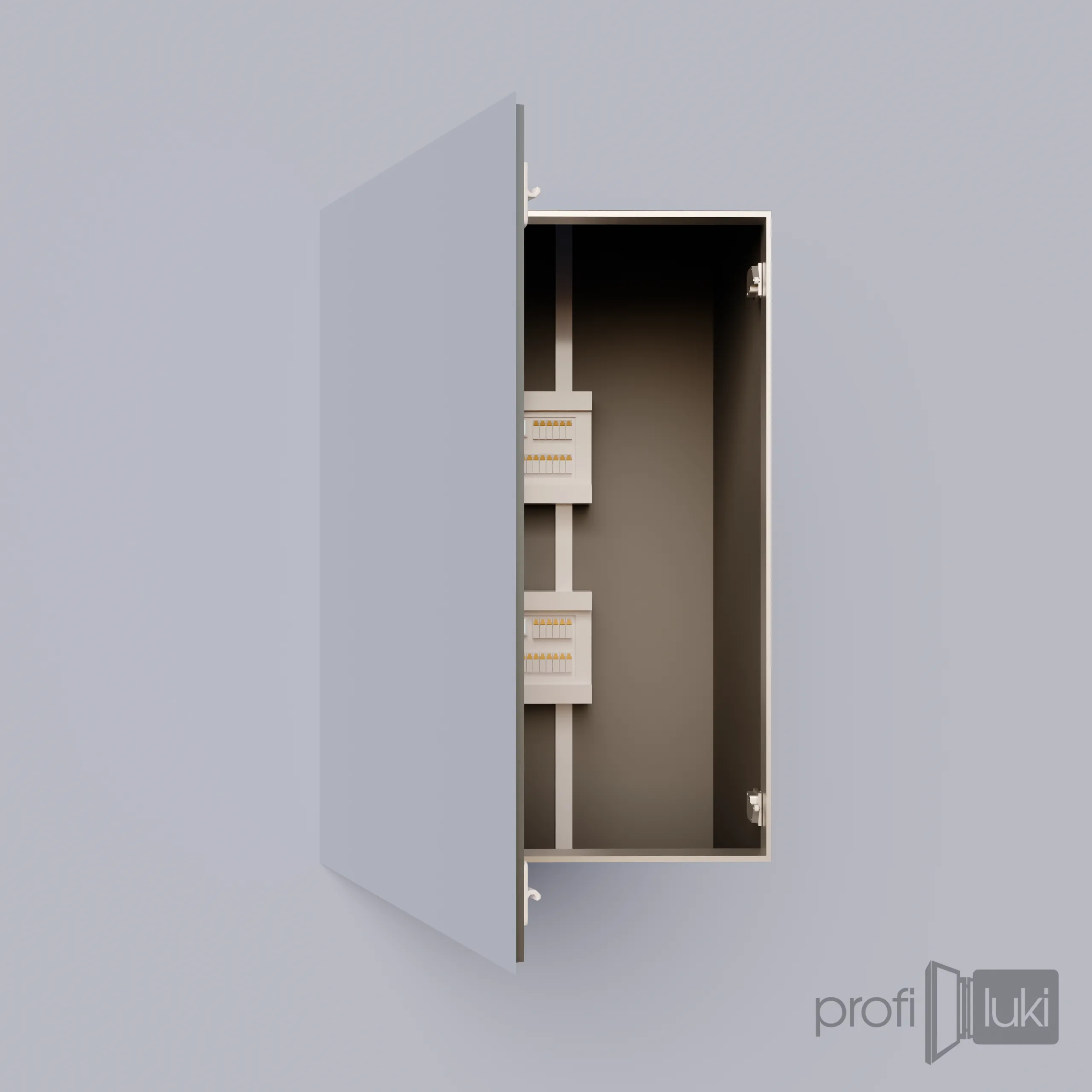

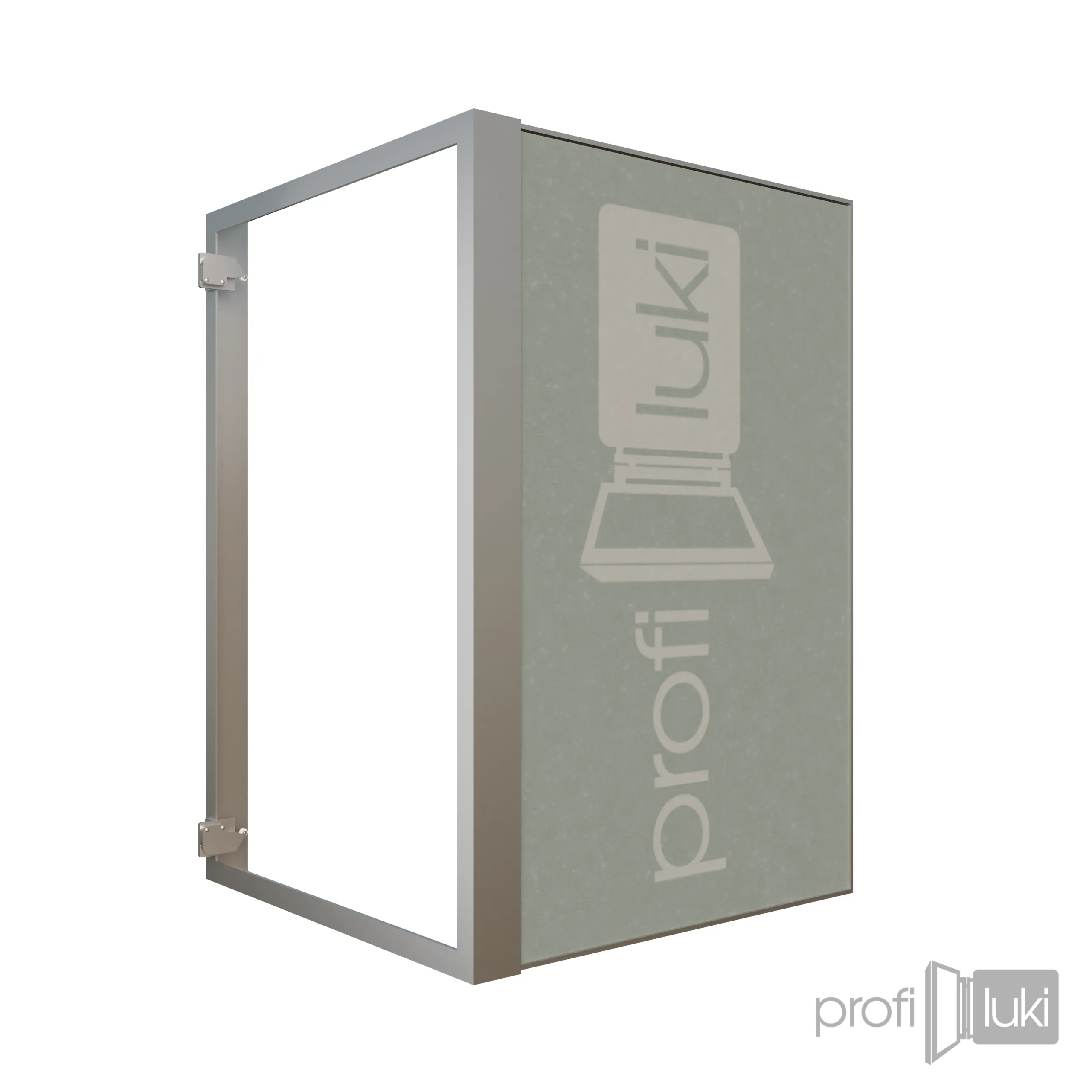

Люк-невидимка «Короб» під фарбування (у готовий отвір)
Основні характеристики
| Матеріал каркасу: | Екструдований алюмінієвий профіль |
| Можливе оздоблення: | Легке (фарба, штукатурка тощо) |
| Гарантія: | 2 роки |
Коли обрати «Короб»
- Готовий отвір з жорсткими гранями з чотирьох сторін: цегла, бетон, газоблок, піноблок, дерев’яний брус. Рама заходить усередину ніші й кріпиться в торець.
- Перегородка з гіпсокартону будь-якої товщини, якщо по контуру отвору є обв’язка з профілю CD, UD, CW або UW.
- Під фарбу, шпалери або штукатурку до 2 мм. Після оздоблення видно щілину 1 мм.
- Великий отвір або тісне місце. Понад 600 мм завширшки робимо дводверний «Короб» зі знімною перемичкою, до 1200×1200 мм. Для кутів і вузьких ніш є «Короб» зі знімними дверцятами.
- Лист ГКЛ 12,5 мм без профілю по контуру? «Короб» до листа не кріплять, вам потрібен «Стандарт». Під плитку дивіться «Універсальний».

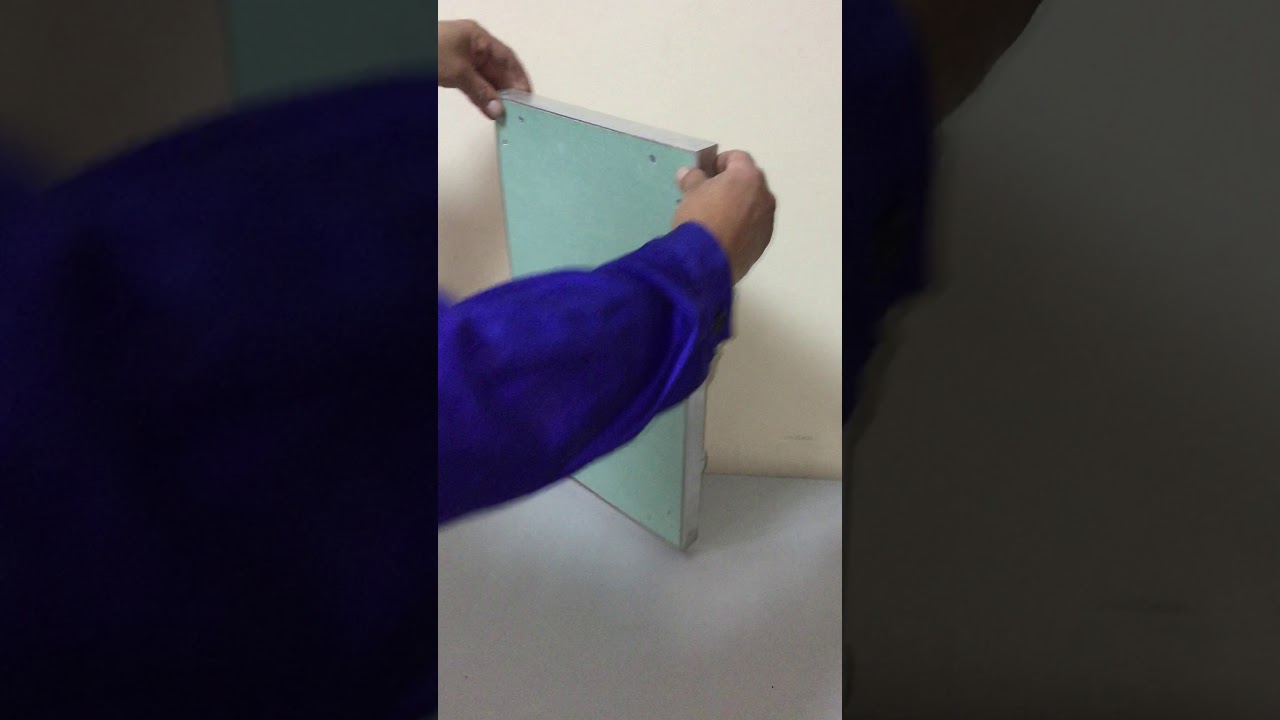

Люк-невидимка ProfiLuki «Короб»: Ідеальний доступ у будь-яких стінах
Модель «Короб» — це найуніверсальніший тип ревізійного люка під фарбування. На відміну від моделі «Стандарт» (яка кріпиться тільки до листа гіпсокартону), «Короб» розроблений для встановлення в будь-які готові отвори, що мають жорсткі грані з усіх 4-х сторін: цегляна кладка, бетонний моноліт, піноблок, дерев’яний брус або посилений периметр із профілів.
Інженерна досконалість конструкції
Рама люка виготовлена з посиленого алюмінієвого кутника 16x30x2,4 мм. Внутрішня геометрія профілю спроєктована так, щоб після монтажу та шпаклювання люк ставав абсолютно невидимим.
- Розумна кромка: Лицьова частина профілю має заводське потоншення до товщини леза та рифлену поверхню. Це забезпечує ідеальну адгезію шпаклівки та відсутність видимих переходів. Після фінішу залишається лише акуратна щілина товщиною 1 мм.
- Аргонове зварювання: Всі кути рами та стулки з’єднані методом аргонодугового зварювання. Це гарантує монолітність конструкції та захист від деформації на десятиліття.
- Вологостійкість: У стулку встановлено вологостійкий гіпсокартон Knauf (12,5 мм), готовий до будь-якого фінішного оздоблення.
Німецька механіка Mini-Latch
За комфорт експлуатації відповідають оригінальні натискні замки Hafele (Німеччина). Система працює бездоганно: легке натискання, і дверцята фронтально виходять з рами на 4 мм, а потім розкриваються на 170°, забезпечуючи повний доступ до комунікацій.
Варіанти виконання та Розміри
На складі завжди підтримуються стандартні розміри (200×200, 300×300 тощо). Під замовлення ми реалізуємо будь-які інженерні задачі:
- Індивідуальний розмір: Виготовлення з точністю до 1 мм.
- Знімні дверцята: Для важкодоступних місць ми замінимо петлю на страхувальні тросики та захвати — дверцята можна буде повністю зняти.
- Великі формати: Для отворів шириною понад 600 мм (до 1200х1200 мм) ми виробляємо дводверні конструкції. У них передбачена знімна центральна перемичка з профілю 30х30 мм, яка легко демонтується для обслуговування великого обладнання.
🛠 Технічні нюанси для замовлення
- Габарити: У цій моделі зовнішній габарит люка практично відповідає посадковому розміру. Люк вставляється ВСЕРЕДИНУ отвору.
- Глибина: Загальна глибина конструкції (з урахуванням замків) — 65 мм.
- Монтаж: Кріплення проводиться саморізами або дюбелями крізь бічну стінку рами в торець отвору.
⚠️ Важливі обмеження
Щоб уникнути помилок при виборі, пам’ятайте:
- Люк «Короб» НЕ МОЖНА кріпити просто до листа гіпсокартону (для цього є модель «Стандарт»). Йому потрібен жорсткий периметр.
- Заборонено наклеювати плитку (петля не розрахована на таку вагу та траєкторію).
- Заборонено встановлювати зовні будівель та в підлогах.
- Після шпаклювання обов’язково одразу відкрийте дверцята і очистіть шви, інакше люк заклинить!
Порівняння з іншими моделями
| «Короб» | «Стандарт» | «Короб» зі знімними дверцятами | |
|---|---|---|---|
| Основа | Жорсткий отвір: цегла, бетон, газоблок, брус, профіль | Лист ГКЛ 12,5 мм | Жорсткий отвір: цегла, бетон, брус |
| Як тримається рама | Усередині ніші, кріплення в торець | Полицею на лицьовому боці листа | Усередині ніші, кріплення в торець |
| Дверцята | На петлі, відкриваються натиском | На петлі, відкриваються натиском | Знімаються повністю, тримаються на тросиках |
| Ціна від | 1280 грн | 1280 грн | 1695 грн |
📏 Алгоритм підбору розміру (для типу «Короб»)
На відміну від накладних моделей, люк типу «Короб» вставляється всередину монтажного отвору. Тому для замовлення важливо правильно вирахувати габарити виробу.
Крок 1: Замір ніші та Формула
Заміряйте ваш отвір у стіні (ширину та висоту). Щоб люк вільно увійшов у нішу і у вас залишилося місце для кріплення та вирівнювання, використовуйте формулу:
- ✅ Габарит Люка = Розмір Ніші – 5 мм
Приклад: Якщо у вас отвір 405х405 мм, вам потрібно замовляти люк розміром 400х400 мм.
Крок 2: Де буде петля? (Важливо!)
У даній моделі сторона петлі — це завжди «Висота» (H). Конструкція рами симетрична, тому ви можете повертати люк при монтажі.
- Стандартне відкривання (вбік): Замовляйте люк як зазвичай (Ширина х Висота). Петля буде на вертикальній стороні (H).
- Стеля або відкривання «Вниз»: Якщо вам потрібно, щоб петля була по горизонталі (відкидний люк), цей горизонтальний розмір у замовленні має бути вказаний як «Висота» (H).
🛠 Глибина та Світловий отвір
Перед замовленням переконайтеся, що глибина вашої ніші становить не менше 65 мм (це простір, необхідний для роботи замків).
⚠️ Важливо: Чистий (світловий) отвір
Реальне вікно доступу буде меншим за габаритний розмір люка через товщину рами та петлі. Ми розрахували точні втрати:
- По ширині (W): віднімаємо 60 мм.
- По висоті (H / сторона петлі): віднімаємо 35 мм.
Конкретний приклад:
Для люка розміром 200х200 мм чистий світловий отвір складе 140х165 мм.
Враховуйте це, якщо плануєте виймати через люк габаритне обладнання!
🛠 Інструкція з монтажу люка серії «Короб»
Модель «Короб» є універсальною: вона монтується всередину отвору. Підходить як для капітальних стін (цегла, бетон, піноблок), так і для перегородок з гіпсокартону (за умови наявності каркаса по периметру).
Варіант А: Монтаж у тверді стіни (Цегла, Бетон, Піноблок)
- Підготовка: Вирівняйте отвір. Він має бути на 5 мм більшим за габарит люка.
- Розмітка рами: Просвердліть отвори в бічних стінках алюмінієвої рами.
- Крок: приблизно 100 мм (мінімум 2 саморізи на сторону).
- Важливо: Робіть отвори ближче до задньої стінки профілю, щоб головки саморізів не заважали ходу дверцят.
- Фіксація: Вставте люк у нішу врівень зі стіною. Через отвори в рамі намітьте місця під дюбелі (Ø 6-8 мм), просвердліть стіну і закріпіть раму.
- Контроль геометрії: Затягуйте саморізи обережно, щоб не вигнути алюмінієвий профіль «бочкою». Перевіряйте діагоналі та зазор між дверцятами і рамою (має бути рівномірним, ~1 мм).
Варіант Б: Монтаж у перегородки з ГКЛ
Увага: На відміну від люка «Стандарт», модель «Короб» не можна кріпити просто в лист гіпсокартону. Обов’язковий периметр із профілю!
- Каркас: По периметру майбутнього отвору змонтуйте каркас із CD/UD профілів (товщина металу ≥ 0,55 мм). Профіль має бути жорстко закріплений.
- Встановлення: Вставте люк у підготовлений каркас. Якщо є зазор більше 2 мм, використовуйте монтажні прокладки/клини для жорсткості.
- Кріплення: Просвердліть раму і закріпіть її до профілю саморізами по металу. Рекомендуємо «раззенкувати» отвори в алюмінії, щоб саморіз сів «урівень» (потай).
- Площина: Лицьова поверхня люка має бути в ідеальному рівні із площиною гіпсокартону.
🎨 Етап оздоблення (Малярні роботи)
Щоб уникнути тріщин та деформації дверцят, дотримуйтесь професійної технології:
- Стики: Заповніть щілину між рамою та стіною спеціальною шпаклівкою для швів (Uniflot або аналоги). Використовуйте армуючу стрічку/сітку на стику рами та стіни.
- Ґрунтовка: Наносьте ґрунт тонкими шарами, не допускаючи розмокання картону на дверцятах.
- Шпаклювання дверцят:1 шар — еластична полімерна шпаклівка (~3 мм). Дайте висохнути (від 24 годин).2 шар — фінішна шпаклівка (~1 мм).
- Шпалери: Клейте єдине полотно на стіну та закритий люк. Прорізайте контур гострим ножем тільки після висихання клею.
⛔ Суворі заборони
- Склополотно: ЗАБОРОНЕНО клеїти «павутинку» (склохолст) суцільним листом на дверцята — це створить натяг і деформує люк.
- Плитка: Люк не розрахований на вагу плитки.
- Головне правило: Одразу після нанесення шпаклівки відкрийте дверцята і вичистіть суміш із зазору. Застигла шпаклівка = зламаний люк.
Опції тип «Короб»
| Модель | Габарит люка Ш×В×Гл, мм | Дверцята Ш×В, мм | Чистий доступ Ш×В, мм | Ціна за шт., грн з ПДВ | |
|---|---|---|---|---|---|
| 200х200 | 200х200x65 | 200х200 | 140х165 | 1280 | |
| 200х300 | 200х300x65 | 200х300 | 140х265 | 1530 | |
| 300х300 | 300х300x65 | 300х300 | 240х265 | 1630 | |
| 300х400 | 300х400x65 | 300х400 | 240х365 | 1740 | |
| 300х500 | 300х500x65 | 300х500 | 240х465 | 1840 | |
| 300х600 | 300х600 x65 | 300х600 | 240х565 | 2010 | |
| 400х400 | 400х400x65 | 400х400 | 340х365 | 1840 | |
| 400х600 | 400х600x65 | 400х600 | 340х565 | 2080 | |
| 500х500 | 500х500x65 | 500х500 | 440х465 | 2080 | |
| 600х600 | 600х600 x65 | 600х600 | 540х565 | 2370 | |
| 600х1200 | 600х1200x65 | 600х1200 | 540х1165 | 5040 | |
| Не знайшли потрібний розмір? | |||||
| Люк тип «Короб» призначений для монтажу до будь-якої міцної плоскої поверхні (металеві конструкції, цегла, бетон, дерево і ін.), а також в гіпсокартон будь-якої товщини (по контуру отвору повинен бути обв'язувальний CD, UD, CW, UW профіль). | |||||
Доставка і самовивіз. Київ: безкоштовний самовивіз із шоуруму ProfiLuki, просп. Берестейський, 67-А (ЖК «Нивки Парк», вивіска «SEMIN»), Пн–Пт 9:00–17:30, Сб 10:00–14:00. Дніпро, Одеса, Харків, Львів: Нова Пошта, 1–3 робочі дні. Для юросіб і ФОП виставляємо рахунок з ПДВ. Доставка та оплата
Питання про люк «Короб»
Як встановити люк у цегляну або бетонну стіну?
Вирівняйте отвір: він має бути на 5 мм більшим за люк. Просвердліть бічні стінки рами з кроком близько 100 мм, щонайменше 2 саморізи на сторону, ближче до задньої стінки профілю. Закріпіть раму дюбелями Ø 6–8 мм урівень зі стіною. Затягуйте обережно і перевіряйте, щоб зазор між дверцятами й рамою лишався рівним, близько 1 мм.
Чи можна поставити «Короб» у гіпсокартонну перегородку?
Так, якщо по периметру отвору змонтовано каркас із профілю CD або UD з металу від 0,55 мм. Просто до листа ГКЛ «Короб» не кріплять: для цього є «Стандарт».
Як порахувати розмір люка під нішу?
Розмір люка дорівнює розміру ніші мінус 5 мм. Отвір 405×405 мм означає люк 400×400 мм. Петля завжди на стороні «висота»: якщо дверцята мають відкидатися вниз, вкажіть горизонтальний розмір як висоту. Вікно доступу менше за люк на 60 мм по ширині і на 35 мм по висоті.
Як уникнути тріщин по контуру?
Заповніть щілину між рамою і стіною шпаклівкою для швів і покладіть армувальну стрічку або сітку на стик. Ґрунт наносьте тонко, щоб картон на дверцятах не розмок. Далі еластична шпаклівка близько 3 мм, від 24 годин на висихання, і фінішний шар 1 мм. Одразу після шпаклювання відкрийте дверцята й вичистіть зазор.
Чи підходить «Короб» для вологих приміщень?
У дверцятах стоїть вологостійкий гіпсокартон Knauf 12,5 мм, тож ванна чи кухня під фарбування підходять. Плитку на «Короб» клеїти не можна, для плитки є «Універсальний». Зовні будівель і в підлогу «Короб» не ставлять.
Скільки чекати на люк?
Розміри з таблиці є на складі. Під ваш розмір з точністю до 1 мм, дводверний або зі знімними дверцятами виготовляємо за 7–10 робочих днів. Нова Пошта везе 1–3 робочі дні.
Чи можна замінити замок, якщо він зламається?
Так. Механізми замків і відповідні частини кріпляться на болтах під хрестову викрутку, тому зламаний замок легко й швидко міняють на новий.
Чи можна спиратися на відкриті дверцята?
Ні. Найпоширеніша помилка: відкрити дверцята й обіпертися на них рукою. Алюмінієвий профіль деформується, дверцята заклинює, і виправити це складно.
Скільки разів можна відкривати люк?
Кількість і частота відкривань не обмежені, якщо поводитися з дверцятами акуратно. Відкривати можна й щодня.
