Люки-невидимки під фарбування / шпалери

Ревізійні люки невидимі під фарбування та шпалери

Сучасний ремонт вимагає прихованих рішень. Труби, лічильники, розподільчі щитки — все це необхідно ховати за оздобленням, але при цьому зберігати вільний доступ для обслуговування. Саме для цього створено невидимий ревізійний люк під фарбування та шпалери — конструкція, яка після фінішного оздоблення повністю зливається зі стіною або стелею.

У цьому розділі представлено найпопулярніші моделі люків прихованого монтажу для стін, перегородок, пристінків і стель. Вони підходять для поверхонь із цегли, газоблоку, гіпсокартону та ОСБ — скрізь, де фінішне покриття фарбуватиметься або оклеюватиметься шпалерами.

Всі моделі можна встановлювати як всередині, так і зовні житлових та громадських будівель. Тут ви знайдете той тип ревізійного люка-невидимки, який розроблено саме для вашого випадку.

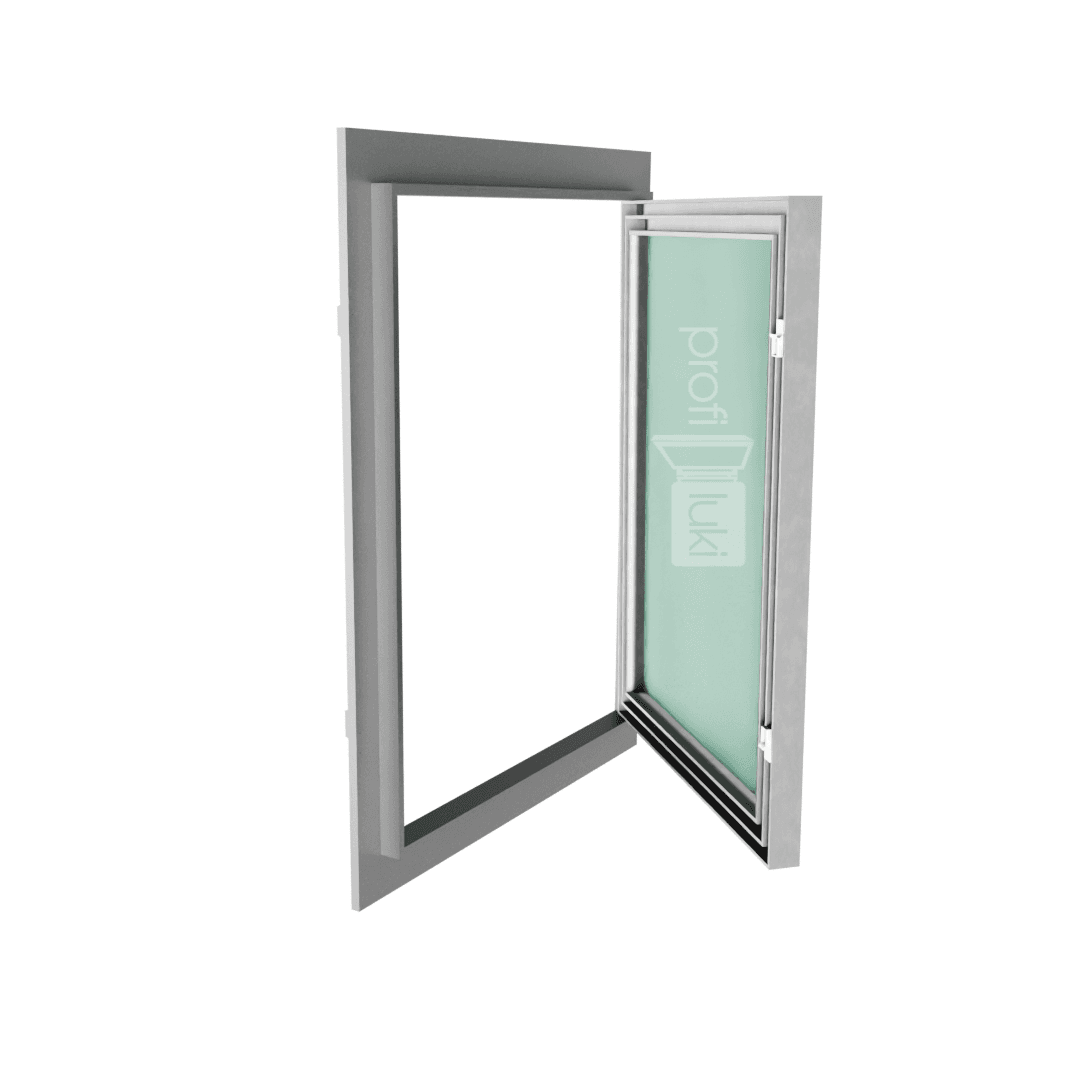

Що таке невидимий ревізійний люк під фарбування

Люк під фарбування — це ревізійні дверцята прихованого монтажу, лицьова поверхня яких підготовлена під нанесення будь-якого лакофарбового покриття або наклеювання шпалер. Після оздоблення він візуально зникає — звідси і назва «люк-невидимка».

Рама та каркас дверцят виготовлені з алюмінієвого профілю. Всередину дверцят вмонтована вологостійка гіпсокартонна плита КНАУФ товщиною 12,5 мм — саме на неї наноситься фінішне оздоблення. Зазор між рамою та дверцятами становить рівно 1,0 мм, що й забезпечує ефект повної невидимості після фарбування або оклеювання шпалерами.

Де використовуються приховані ревізійні люки

• Ванні кімнати та санвузли — доступ до труб, запірної арматури, лічильників води.
• Кухні — приховування стояків та інженерних комунікацій за оздобленням.
• Коридори та передпокої — ревізійні дверцята у гіпсокартонних перегородках.
• Вітальні та спальні — маскування електрощитків, кабельних трас, розподільчих коробок.
• Стелі — доступ до вентиляційних коробів, прихованої проводки, труб.
• Фасади будівель — зовнішній монтаж у стіни з цегли та газоблоку.
• Офіси та громадські будівлі — технічні ревізійні дверцята в оздоблених перегородках.

Переваги невидимих люків

• Зазор рівно 1 мм — після фарбування або наклеювання шпалер люк візуально зникає в поверхні стіни або стелі.
• Німецькі замки Mini-Latch — мінімальний відсоток відмов, довговічність, проста заміна без демонтажу всього люка.
• Дверцята на осі — не випадають при відкриванні, кут відкривання 145°–170° залежно від типу.
• Монтаж всередині та зовні будівель — житлові, офісні та технічні приміщення.
• Страхувальні тросики в комплекті для стельових люків і великих розмірів.
• Нестандартні розміри з кроком 50 мм — виготовимо під будь-який проріз.
• Необмежена кількість відкривань при дбайливій експлуатації.
• Гарантія 2 роки, фактичний термін служби — необмежений.

Типи люків

Всі невидимі люки під фарбування в нашому каталозі випускаються у двох конструктивних виконаннях — тип «Короб» і тип «Стандарт». Вони відрізняються формою рами та способом кріплення в прорізі. Вибір типу залежить від матеріалу конструкції, в яку монтується люк.

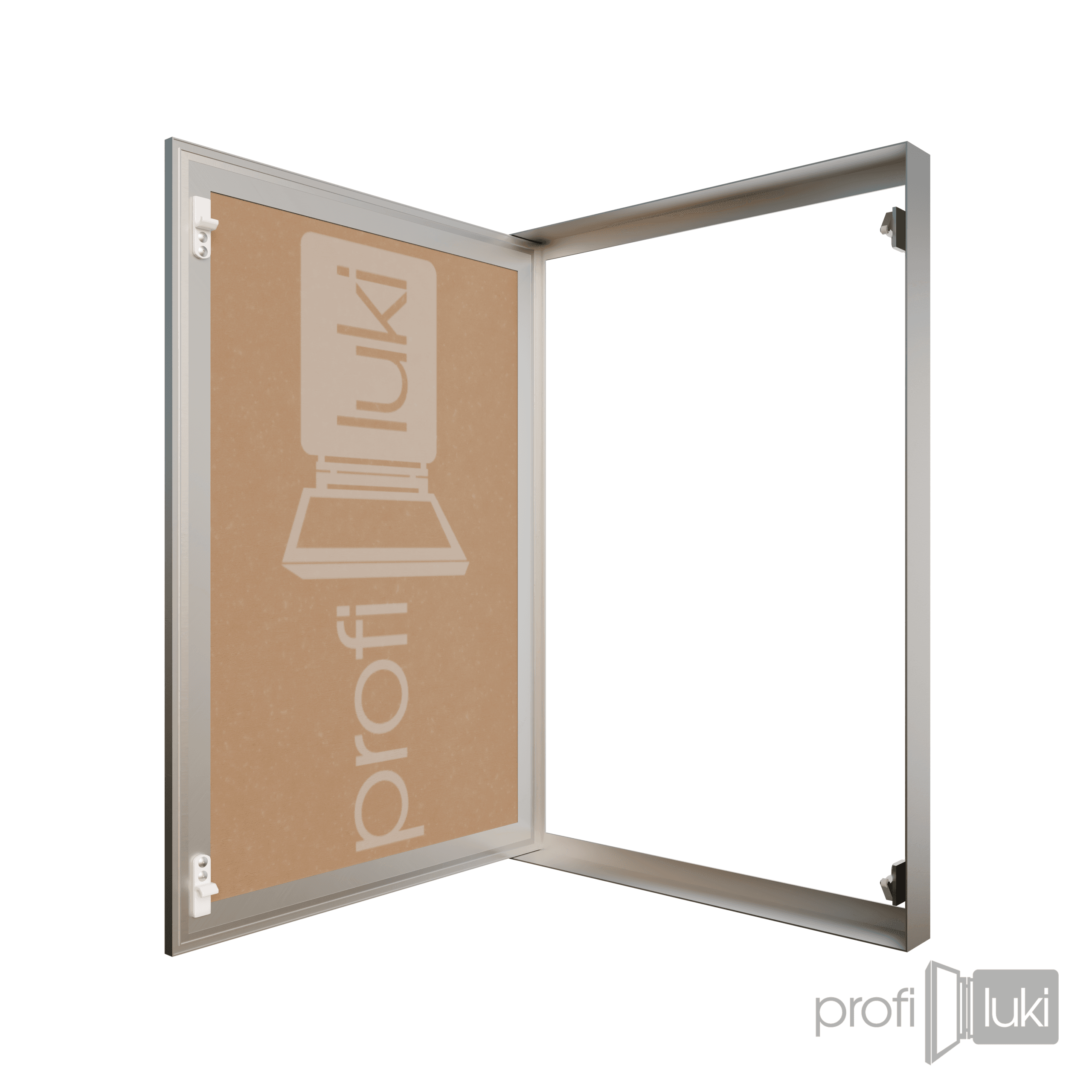

Люк тип «Короб»

Рама має L-подібний профіль, розгорнутий всередину прорізу. Лицьова поверхня рами — пласка, шириною 30 мм. Розміри профілю: довга сторона 30 мм, коротка — 16 мм.

Рама щільно прилягає до внутрішніх площин готового прорізу і кріпиться по периметру дюбелями або саморезами. Підходить для прорізів у:

• цегляних та газоблочних стінах;
• залізобетонних конструкціях;
• дерев’яному брусі;
• металевих та гіпсокартонних профілях.

Глибина в зоні замка — 65 мм. Кут відкривання дверцят — 145°.
Тип «Короб» застосовується у всіх випадках, крім монтажу безпосередньо в лист гіпсокартону.

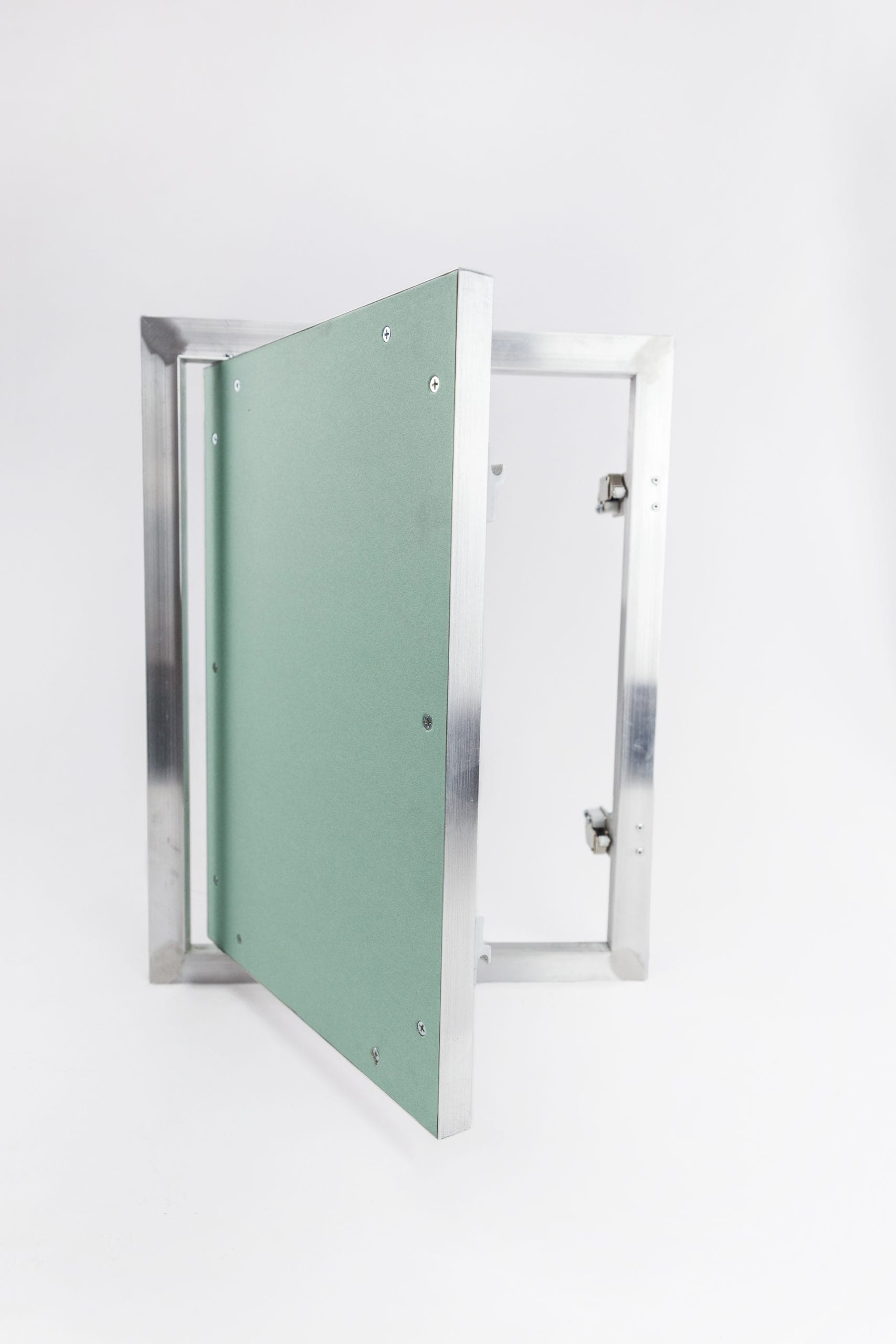

Люк тип «Стандарт»

Рама також має L-подібний профіль, але розгорнутий назовні. Лицьова сторона — 28 мм, коротка сторона профілю — 13,5 мм.

Така конструкція дозволяє кріпити люк безпосередньо до листа гіпсокартону саморезами — без додаткового обрамлення прорізу.

Важливо: тип «Стандарт» монтується виключно в гіпсокартон товщиною 12,5 мм. Для будь-яких інших матеріалів необхідно використовувати тип «Короб».

Глибина в зоні замка — 65 мм. Кут відкривання дверцят — 170°.

Конструкція люків

Кожен прихований ревізійний люк складається з кількох ключових елементів:

• Алюмінієва рама — легка, точна геометрія, не схильна до корозії.
  Важливо: алюміній — м’який метал. На раму не можна передавати навантаження від несучих конструкцій стін і стель, інакше геометрія деформується і дверцята заклинить. Пошкоджені алюмінієві люки не ремонтуються.
• Дверцята на осі — обертаються на осі з гвинтів із гайками, що наскрізь проходять через каркаси рами та дверцят. Дверцята надійно утримуються на осі і не випадають при відкриванні.
• Замок Mini-Latch (Німеччина) — кліковий фіксатор, відкривається простим натисканням пальця без ключа. Мінімальний коефіцієнт відмов серед аналогів. При необхідності замінюється без демонтажу люка.
• Гіпсокартонна плита КНАУФ 12,5 мм — вологостійка, вмонтована в дверцята. Саме на неї наноситься фінішне оздоблення — фарба або шпалери.
• Зазор між рамою та дверцятами — 1,0 мм (на люках зі стороною понад 600 мм — від 1,0 до 1,5 мм). Це забезпечує ефект невидимості і при цьому вільне відкривання дверцят.

Монтаж ревізійних люків

Люк прихованого монтажу встановлюється в заздалегідь підготовлений проріз у стіні, перегородці або стелі. Перед монтажем важливо правильно вибрати тип люка залежно від матеріалу конструкції.

Рекомендації щодо монтажу:

• Не використовуйте шуруповерт при монтажі алюмінієвих люків. Користуйтеся звичайною викруткою — рама з алюмінієвого профілю легко деформується при надмірному зусиллі затяжки самореза. Пошкоджені алюмінієві люки не ремонтуються.
• Не навантажуйте раму люка — заборонено передавати на неї навантаження від несучих конструкцій стін або стель.
• Напрямок відкривання дверцят — дверцята можна відкривати в будь-який бік. Якщо люк встановлено в стіні, при відкриванні вгору — дверцята впадуть, оскільки немає механізму фіксації у відкритому положенні. При відкриванні вниз — притримуйте дверцята рукою. Для фіксації у відкритому положенні можна замовити страхувальні тросики.
• Не спирайтеся на відкриті дверцята — алюмінієвий профіль не витримує навантаження. Дверцята одразу деформуються і при закриванні заклинюються.
• У найменуванні люка перший розмір — ширина, другий — висота (в мм). Наприклад: 300×600 мм = ширина 300 мм, висота 600 мм.

Встановлення люків у стелю

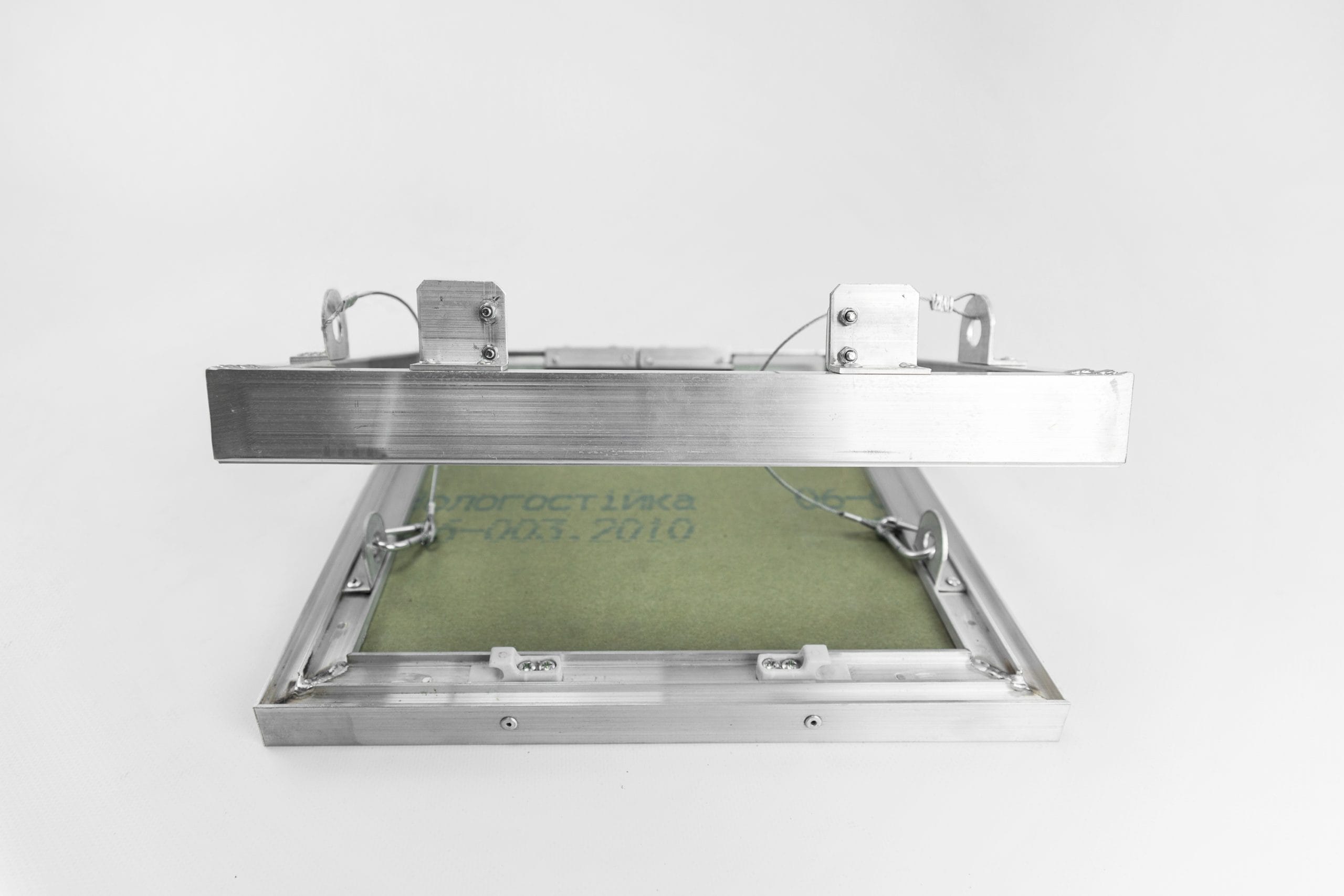

Всі моделі невидимих люків під фарбування можна монтувати в стелю. Однак про це необхідно заздалегідь повідомити нашого спеціаліста при замовленні — стельові люки комплектуються спеціальними страхувальними тросиками зі знімними карабінами.

Страхувальні тросики дозволяють привідкрити дверцята приблизно на 30° без ризику різкого падіння. Якщо потрібно повністю відкрити люк — однією рукою притримуйте дверцята, іншою відстебніть карабін тросика і плавно опустіть дверцята вниз.

Це особливо важливо для люків великого розміру — маса дверцят значно вища, і без тросика вони можуть деформуватися при різкому відкриванні.

Люки за індивідуальними розмірами

Стандартні розміри не завжди збігаються з фактичним прорізом на об’єкті. Ми виготовляємо ревізійні люки за індивідуальними розмірами з кроком 50 мм — точно під ваш проріз, за кресленням або за фактичним виміром.

Термін виготовлення — від 7 до 10 робочих днів залежно від складності замовлення. Наші спеціалісти за необхідності виїдуть на об’єкт і оформлять замовлення на місці.

Відповіді на популярні запитання

Де в назві люка вказується ширина, а де висота?

Перший розмір у найменуванні — завжди ширина, другий — висота (обидва в мм).
Наприклад: люк тип «Короб» 300×600 мм означає ширину 300 мм і висоту 600 мм.

Чим відрізняється тип «Короб» від типу «Стандарт»?

Вони відрізняються формою рами та способом кріплення. Тип «Короб» — рама розгорнута всередину прорізу, кріпиться до будь-якого матеріалу. Тип «Стандарт» — рама розгорнута назовні, кріпиться виключно до гіпсокартону 12,5 мм. Для всіх інших матеріалів — виключно тип «Короб».

Чи можна передавати навантаження від стін або стелі на раму люка?

Ні, категорично заборонено. Алюміній — м’який метал, деформується навіть при мінімальних навантаженнях. Після деформації дверцята заклинює, і відновити початкову геометрію неможливо. Пошкоджені алюмінієві люки не ремонтуються.

Чи можна використовувати шуруповерт при монтажі?

Не рекомендуємо. Використовуйте звичайну викрутку. Шуруповерт створює надмірний крутний момент і легко деформує алюмінієвий профіль рами. Пошкоджені алюмінієві люки не ремонтуються.

В який бік відкриваються дверцята?

Дверцята можна відкривати в будь-який бік. При встановленні в стіні: відкривання вгору — дверцята падають (немає фіксатора), відкривання вниз — притримуйте рукою. Як опція — страхувальні тросики для фіксації у відкритому положенні.

Чи можна встановлювати люк у стелю?

Так, можна. Обов’язково повідомте про це при замовленні — люк буде укомплектований страхувальними тросиками зі знімними карабінами для безпечного відкривання.

Який зазор між рамою та дверцятами?

Рівно 1,0 мм. На люках зі стороною понад 600 мм — від 1,0 до 1,5 мм. Саме цей зазор забезпечує ефект невидимості після нанесення фінішного оздоблення.

Яка глибина люка в зоні замка?

Тип «Короб» — 65 мм від лицьової сторони до кінця фіксатора.
Тип «Стандарт» — 65 мм. Переконайтеся, що за стіною є достатньо вільного простору.

Наскільки надійні замки?

У всіх люках встановлені кліkові замки-фіксатори Mini-Latch німецького виробництва — з мінімальним коефіцієнтом відмов серед аналогів. При поломці замок замінюється без демонтажу люка.

Як закріплені дверцята?

Дверцята обертаються на осі з гвинтів із гайками, що проходять через каркаси рами та дверцят. Надійне кріплення на осі виключає повне випадання дверцят при відкриванні. Кут відкривання: тип «Стандарт» — 170°, тип «Короб» — 145°.

Який матеріал вмонтований у дверцята?

Вологостійка гіпсокартонна плита КНАУФ товщиною 12,5 мм — саме на неї наноситься фінішне оздоблення.

Чи можна відкривати дверцята вгору або вниз?

Так, але в обох випадках потрібно притримувати дверцята рукою: вгорі — щоб не закривалися, внизу — щоб не падали.

Чи можна відкривати люк щодня?

Так, обмежень щодо кількості відкривань немає. Головне — не спиратися на відкриті дверцята, не створювати поперечних навантажень на алюмінієвий профіль. Це найпоширеніша причина пошкоджень.

Яка гарантія на люки?

Стандартна гарантія — 2 роки. При правильній експлуатації люки служать необмежено довго — за 15+ років роботи у нас не було жодного гарантійного звернення.

Купити ревізійний люк під фарбування в ProfiLuki

Ми виробник — робимо люки-невидимки під фарбування та шпалери в Києві, доставляємо Україною. Ціна від 1280 грн, точну порахуємо під ваш проріз. На всі люки гарантія 2 роки.

Надішліть розміри прорізу та матеріал стіни — безкоштовно підберемо тип і розрахуємо розмір ще до замовлення. Підкажемо, «Короб» чи «Стандарт» під ваш випадок і чи потрібні страхувальні тросики для стельового монтажу.
