Люк-невидимка «Гарант» з підвищеною вантажопідйомністю

В наявності
Артикул garant
Виготовляється під замовлення
Посилений люк під плитку розроблений для організації ревізійного доступу до інженерних мереж. Модель призначена для встановлення у стінові ніші та розрахована на облицювання важкими матеріалами: гранітом, мармуром, оніксом, а також товстою керамікою. Конструкція витримує високі статичні навантаження завдяки центральній петлі, що унеможливлює провисання дверцят. Ревізійний люк відкривається фронтальним натисканням, маскуючи технологічний отвір. Посилений люк у стіну дозволяє уникнути розрізання великоформатних плит, зберігаючи вихідний малюнок облицювальної поверхні. Допустима товщина оздоблювальних матеріалів становить до 20 мм.

Основні характеристики

Отримати пропозицію Завантажити PDF
Люк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністю+79Люк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністюЛюк-невидимка «Гарант» з підвищеною вантажопідйомністю
Дивитись наші роботи цього типу →

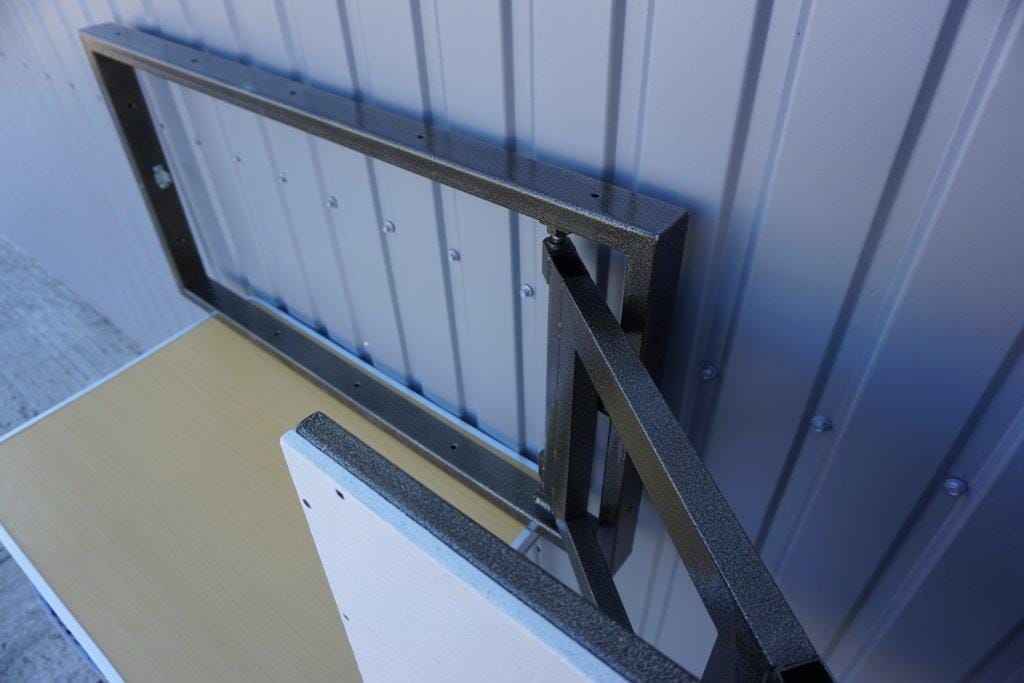

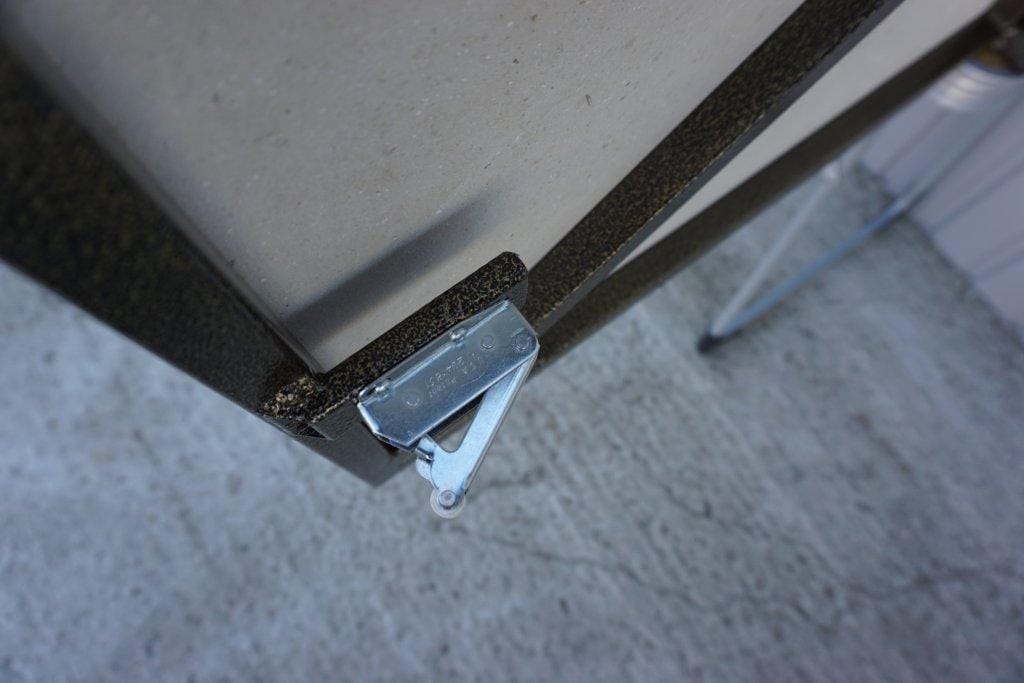

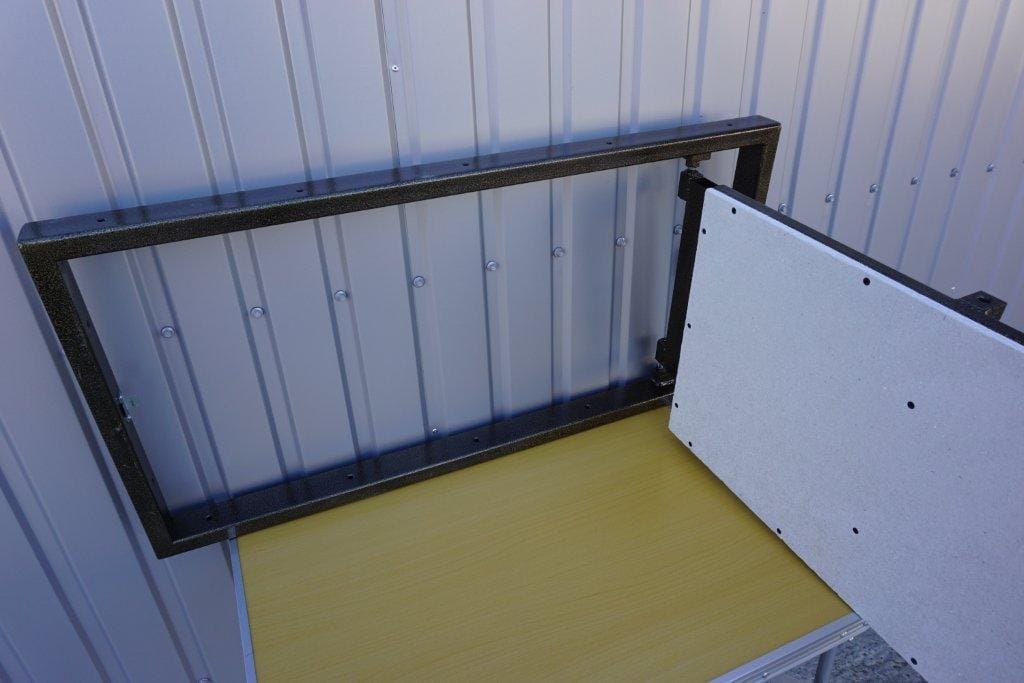

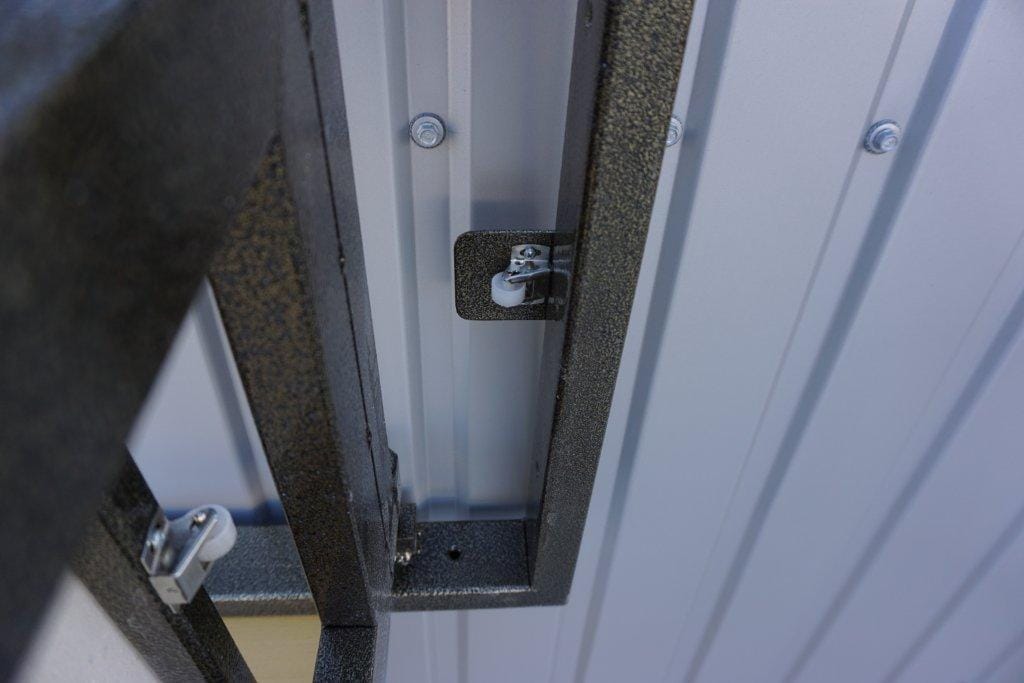

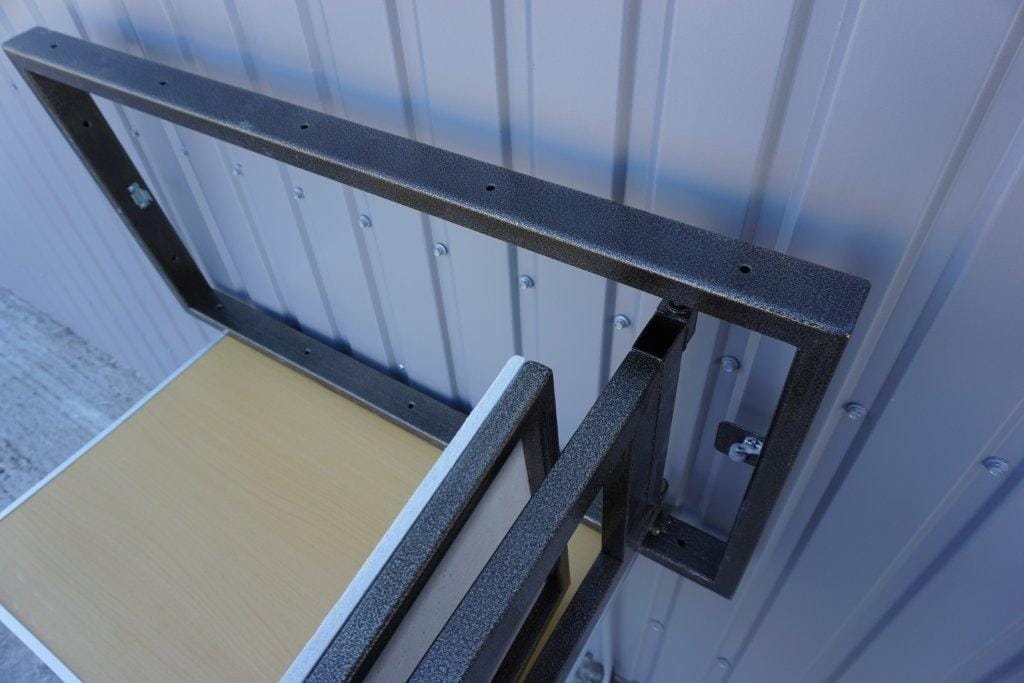

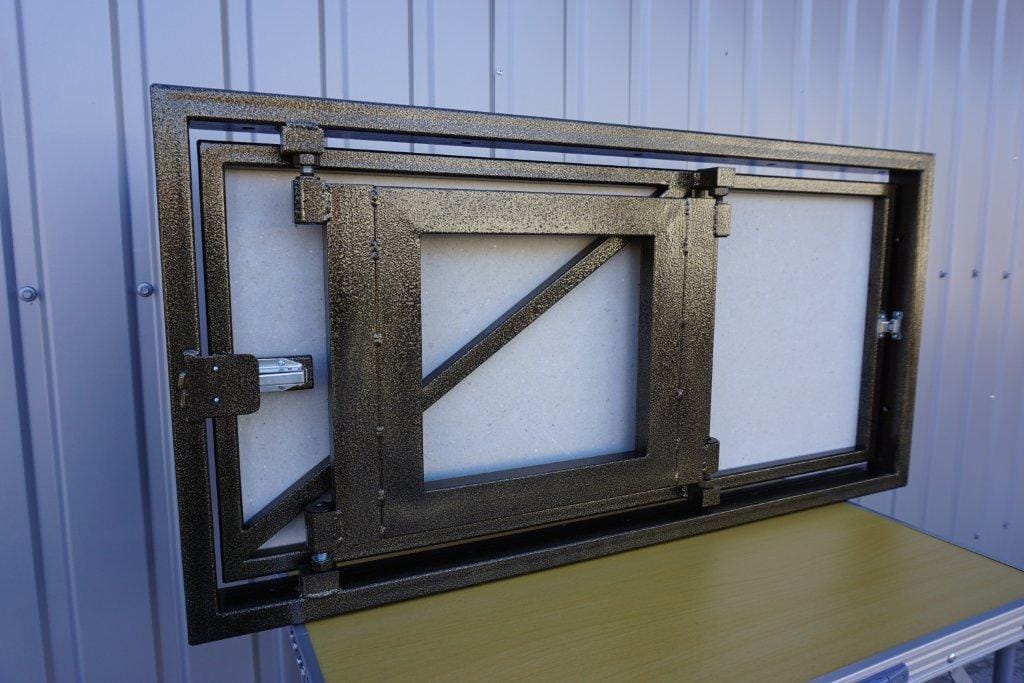

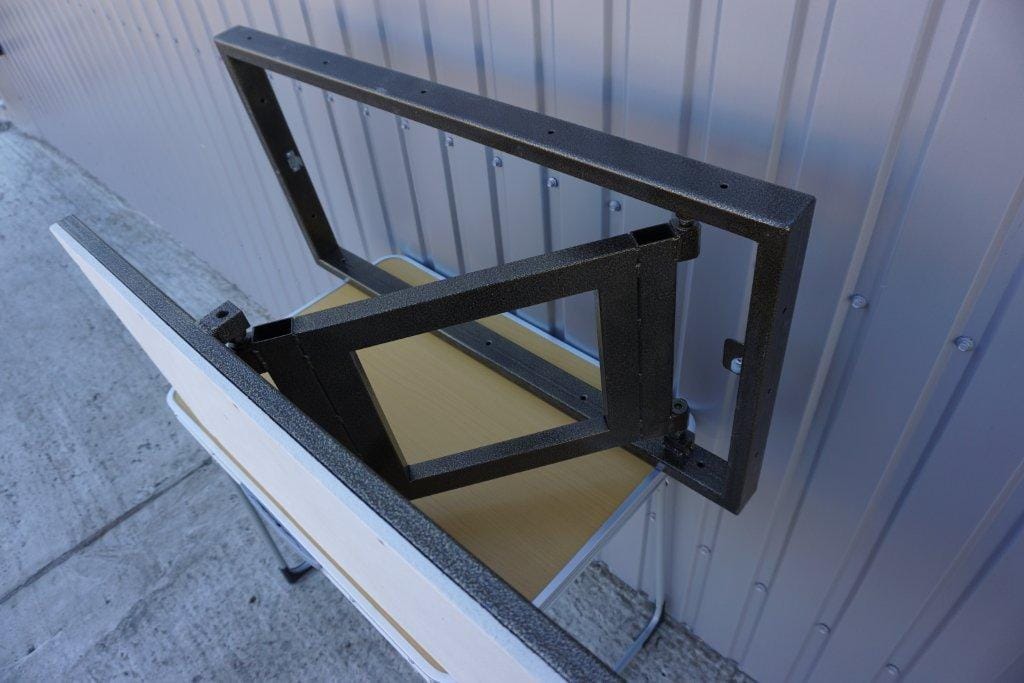

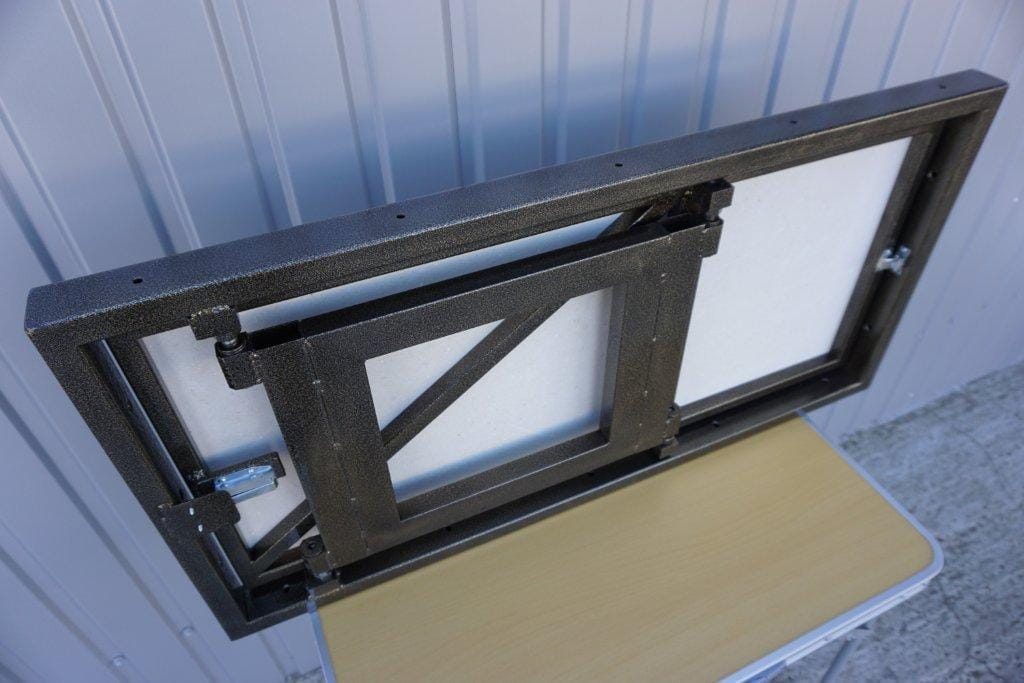

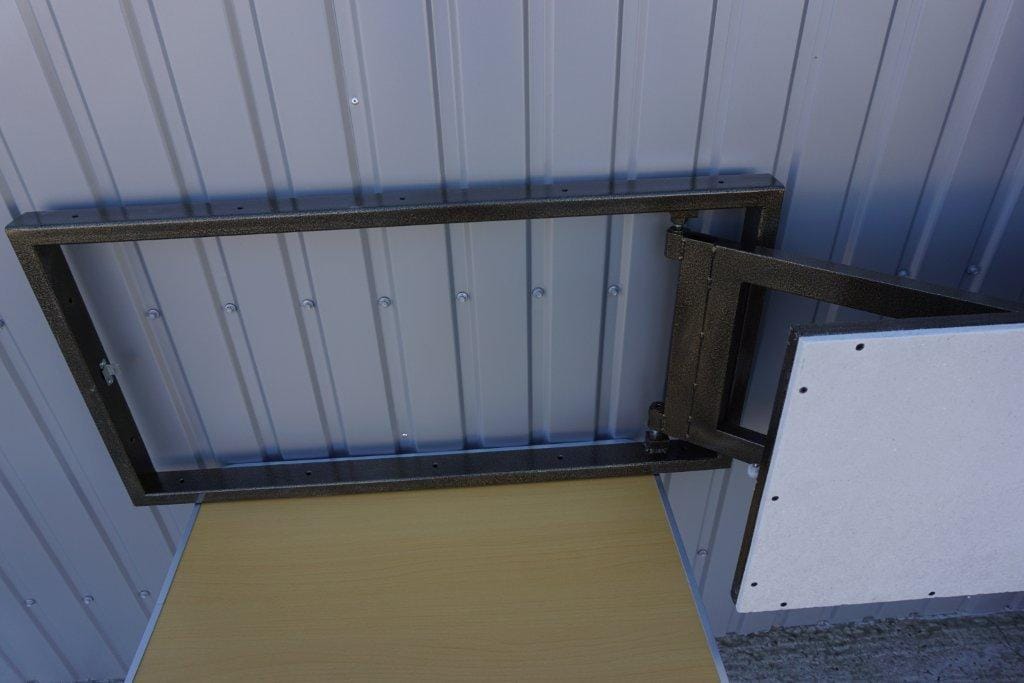

Надійність системи забезпечується жорстким просторовим каркасом із холоднокатаної вуглецевої сталі. Зовнішня рама виконана з профілю 25x50x2 мм, стулка — з труби 20x20x1,5 мм із закріпленим вологостійким листом ГВЛ товщиною 10 мм. Для захисту металу від окислення застосовується глибоке фосфатування з подальшим нанесенням поліефірної порошкової емалі.Головна інженерна відмінність моделі — кінематика навісного механізму. Цей посилений люк під плитку оснащений потужним осьовим шарніром, закріпленим чітко за вектором сили тяжіння дверцят. Таке рішення багаторазово знижує важільне навантаження на металевий профіль, запобігаючи просіданню фасаду під час наклеювання масивних плит. Додатково передбачено механізм точного регулювання висоти стулки в діапазоні ±3 мм.Доступ до комунікацій працює на базі натискних замків та роликових фіксаторів. При натисканні панель спочатку висувається строго фронтально, виводячи матеріал із площини стіни, і лише потім відводиться вбік. Прямолінійний старт усуває ризик сколювання крайок каменю або кераміки.

  • Інтегрується в капітальні стіни та каркасні перегородки всередині приміщень, а також на критих терасах.
  • Допускає облицювання матеріалами з високою питомою вагою при товщині сляба до 20 мм.
  • Виготовляється в габаритах від 600х400 мм до 1200х1800 мм для одностулкових версій.
  • Монтажна глибина системи становить 80 мм з урахуванням вильоту елементів замкової групи.
Глибина
80мм
Можливе оздоблення
Важкі матеріали, як граніт, мармур і т.д.
Габарити рами розраховуються на основі формату фінішного оздоблення. Правильно підібраний прихований люк повинен повністю закриватися цілими фрагментами кераміки або каменю без підрізування. Для мозаїчних покриттів базовим розміром слугує один матричний елемент з обов’язковим урахуванням товщини міжплиткового шва.

  • Вихід облицювання за межі листа ГВЛ допускається виключно за технологічної необхідності коригування швів.
  • З боку кріплення петлевого механізму звис важкого матеріалу обмежений допуском у 20 міліметрів.
  • По трьох інших сторонах панель може виступати на відстань до 50 міліметрів від краю стулки.
  • Вільний простір для ревізії менший за зовнішні габарити рами: петлевий вузол займає 110 мм ширини, замки — 40 мм, втрата по вертикалі становить 50 мм.
  • Глибина підготовленої ніші повинна складати мінімум 62 мм, збільшуючись до 80 мм у зонах спрацьовування замків.
Установка ревізійної системи виконується в капітальні або гіпсокартонні перегородки на етапі чорнових ремонтних робіт. При монтажі в ГКЛ обов’язкове складання жорсткої закладної рамки з посиленого профілю (CD) або сталевої труби по периметру отвору. Цегляні та бетонні стіни додаткової обв’язки не потребують.

  • Люк під керамограніт жорстко фіксується в ніші анкерами або саморізами через штатні монтажні отвори.
  • Площина дверцят виставляється строго врівень із чорновою поверхнею стіни, після чого технологічні зазори заповнюються поліуретановою піною.
  • Для запобігання деформації геометрії рами в процесі фіксації застосовуються розпірні клини.
  • При кутовому розташуванні дотримуються обов’язкові відступи від суміжної стіни: 10 мм з боку петлі та 3 мм з протилежного краю.
  • Для коректного спрацьовування натискного механізму під виступаючими краями облицювання залишається вільна зона вглиб на 4 мм.

Опції тип Під замовлення

Цей люк виготовляється лише під замовлення! Виготовляємо люки будь-яких розмірів під ваш проєкт — вкажіть потрібні параметри і ми зв'яжемося з вами
