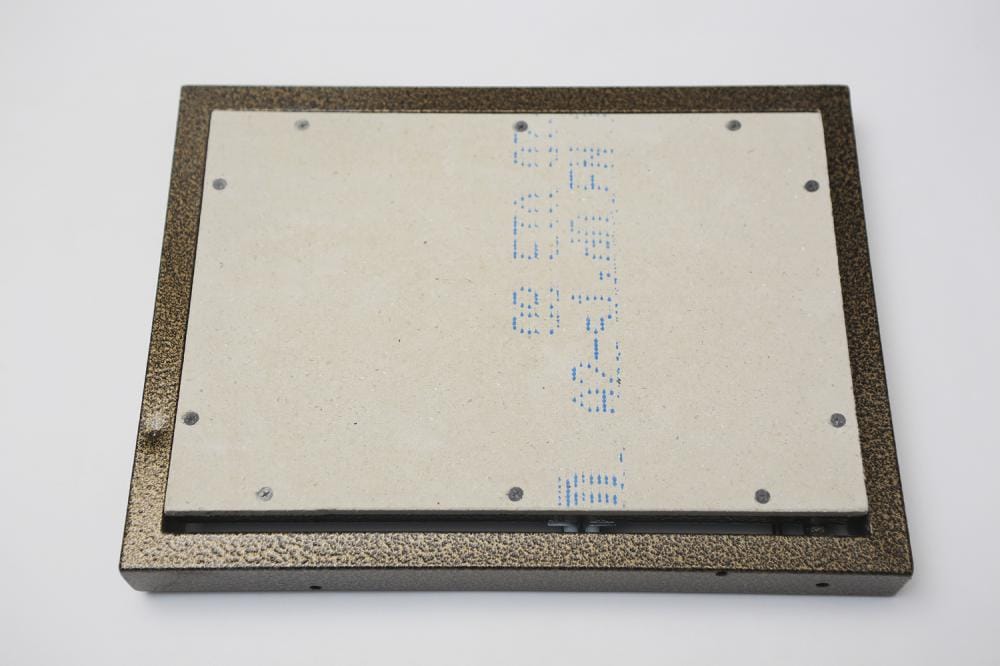

Люк-невидимка «ФР» під плитку з фронтальним відкриванням
Основні характеристики
| Матеріал каркасу: | Гарячекатана чорна сталь |
| Можливе оздоблення: | Середньої ваги (керамічна плитка 6-10 мм та подібні) |
Ревізійний люк-невидимка під плитку ProfiLuki тип «ФР»: відкривання присоскою
Люки невидимки ревізійні сантехнічні з фронтальним відкриванням тип «ФР» розроблені для випадків, коли необхідно виконати ревізійне вікно у стіні, яка потім буде облицьовуватися кахлем, керамогранітом або будь-якими іншими штучними матеріалами з гладкою поверхнею. Люки типу «ФР» настільки невидимі, що за ними можна встановлювати навіть сейфи!
Головна особливість: відкривання присоскою

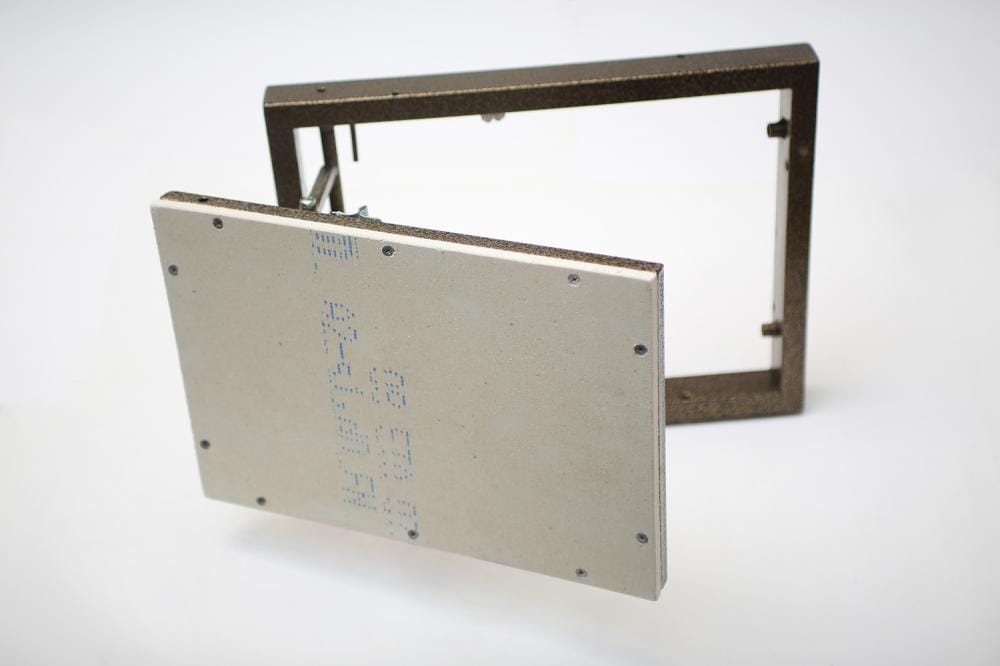

Дверцята люка відкриваються за допомогою звичайної присоски. Одна або дві присоски щільно прикріплюються до поверхні дверцят з боку петлі, і невеликим зусиллям ви тягнете їх на себе — дверцята плавно відкриваються. При закриванні підведіть дверцята до рами і двома великими пальцями злегка натисніть одночасно праворуч і ліворуч — вони легко і надійно входять у фіксатори.
Чим «ФР» відрізняється від «ФРН»?
- «ФР» — відкривання присоскою. Підходить для плитки та керамограніту з гладкою поверхнею.
- «ФРН» — натискна система (клікова). Підходить для будь-якої поверхні, включаючи структурну плитку та мозаїку.
Конструкція та матеріали
- Каркас: сталева труба прямокутного перерізу, пофарбована порошковою фарбою — надійний захист від іржі та корозії.
- Дверцята: гіпсоволокниста плита (ГВЛ) 10 мм — готова до облицювання плиткою вагою до 30 мм.

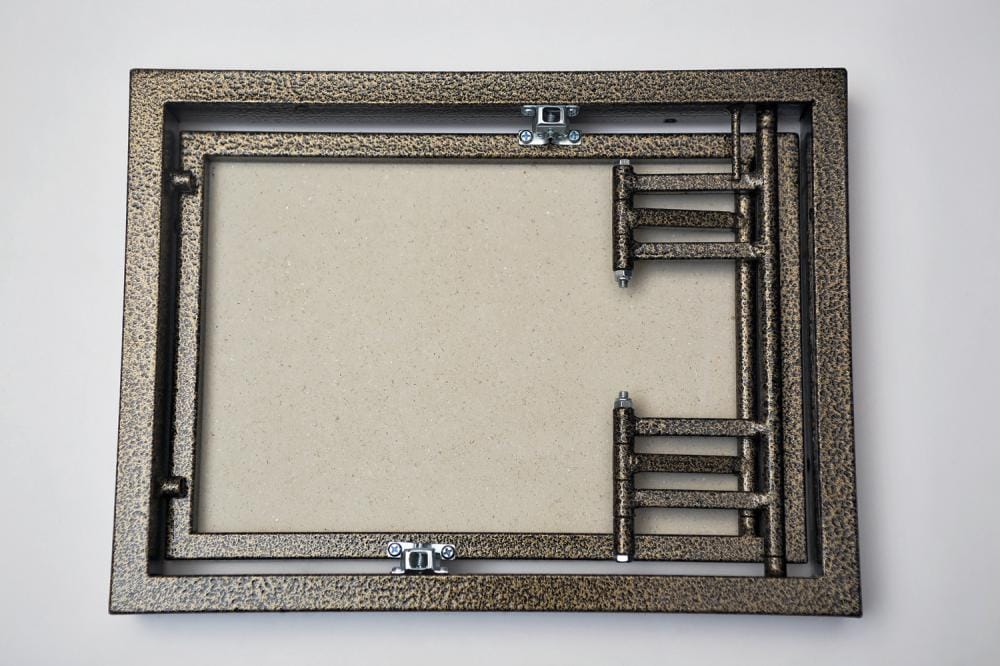

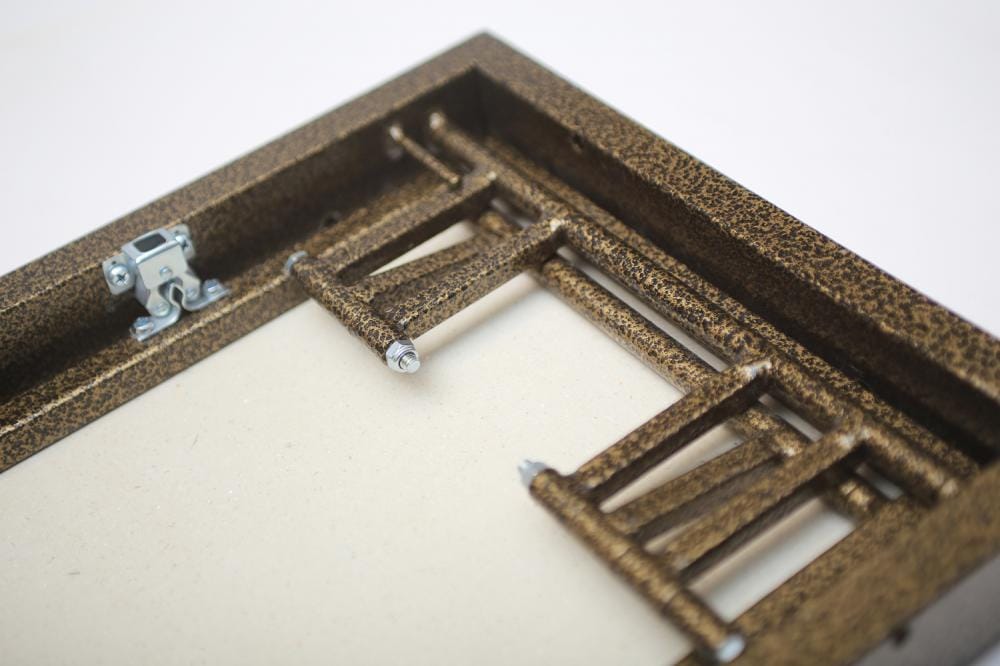

- Петля: двошарнірна зсувна без середньої осі — витримує максимальне навантаження.

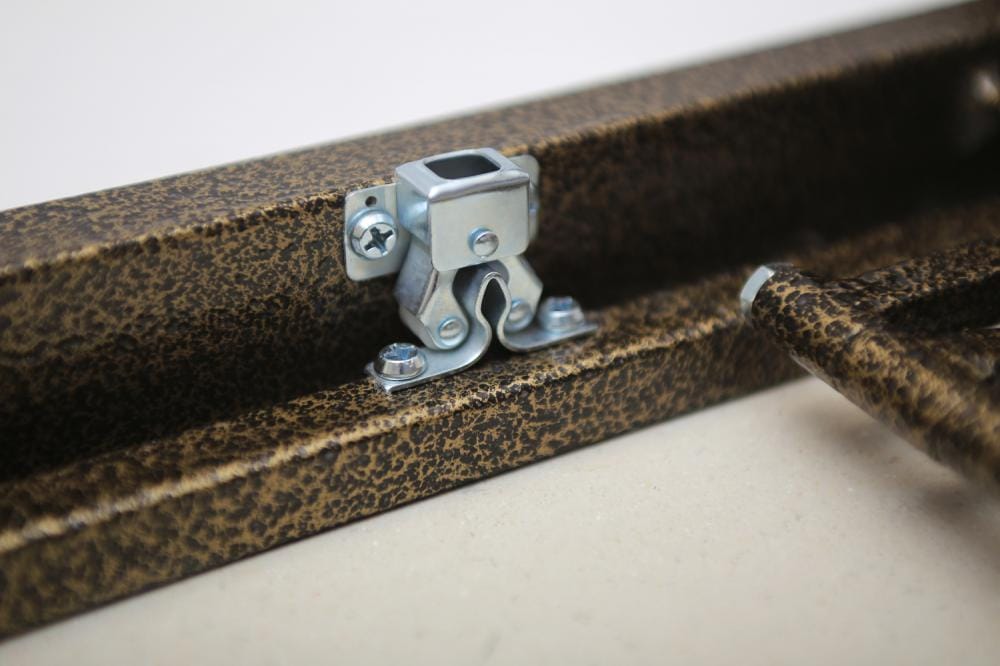

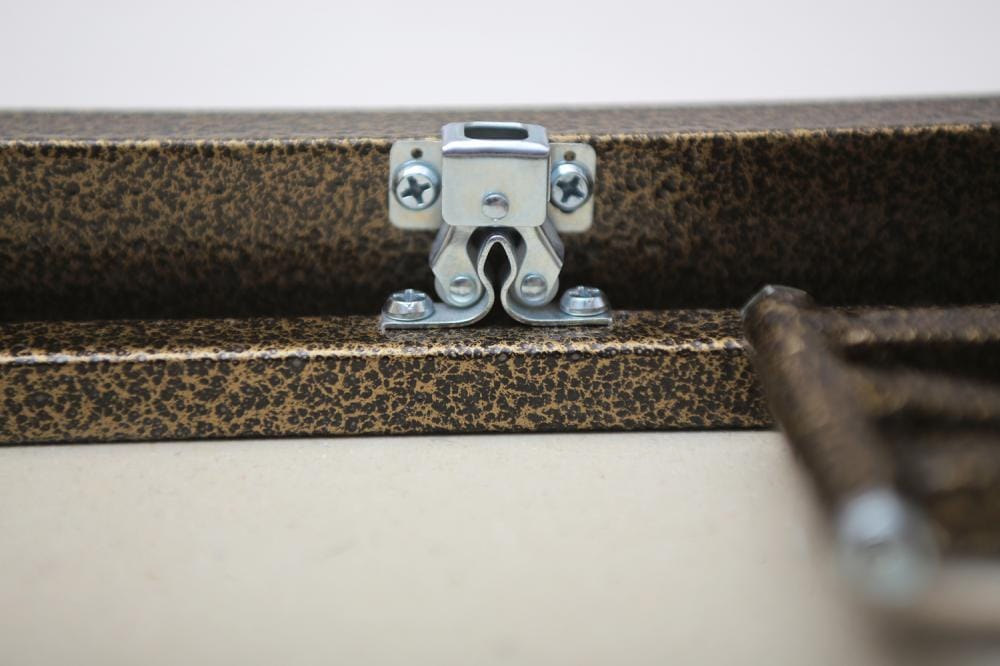

- Фіксатори: надійні затискні механізми для утримання дверцят у закритому положенні.
Де застосовується
- Ванні кімнати та санвузли під плитку
- Кухні з керамогранітом
- Громадські приміщення з облицьованими стінами
- Зовні будівель (із заміною ГВЛ на Аквапанель)
- Приміщення з підвищеною вологістю
Розміри та наявність
На складі завжди понад 40 стандартних розмірів під популярні формати плитки та мозаїки. Під замовлення виготовляємо будь-який розмір з кроком 1 мм. Термін виготовлення 7-10 днів. Одностулкові люки — до ширини 70 см, двостулкові — до 120 см.
⚠️ Важливі обмеження
- Застосовується тільки для гладкої поверхні плитки — присоска не прилипає до структурної або матової поверхні. Для таких випадків використовуйте тип «ФРН».
- Не можна встановлювати у підлоги — конструкція не розрахована на вертикальні навантаження.
- Не можна наклеювати важкі матеріали (мармур, граніт). Для цього використовуйте «Посилений ФР».
- При встановленні зовні — обов'язково повідомте нам заздалегідь для заміни плити на Аквапанель.
- Одностулкові люки — до ширини 70 см. Ширші — двостулкове виконання.
- Під час монтажу не можна тиснути на раму або дверцята із силою.
Правильний вибір габаритів люка — запорука того, що ревізійне вікно буде повністю невидимим та зручним у використанні.
Основні правила заміру:
-
Прив’язка до плитки: Ми рекомендуємо підбирати розмір люка так, щоб він відповідав габаритам однієї плитки або кратно декільком плиткам.
-
Допуски (напуск): Плитка може виступати за межі дверцят люка. З боку петель виступ може складати до 20 мм, з усіх інших сторін — до 50 мм.
-
Глибина ніші: Переконайтеся, що глибина отвору становить не менше 65 мм, оскільки цей простір необхідний для коректної роботи натискних замків.
Особливості для мозаїки:
При розрахунку люка під мозаїку важливо враховувати не тільки розмір фрагмента, але й товщину міжплиткового шва. Розрахуйте загальну кількість фрагментів, які покриють площу отвору разом зі швами.
Світловий отвір (корисний простір):
Враховуйте, що через особливості профілю та розташування петель, вільний простір для доступу буде меншим за зовнішні габарити люка:
-
По горизонталі (ширина): отвір зменшується на 84 мм (з урахуванням профілю та виступу замків).
-
По вертикалі (висота): отвір зменшується на 40 мм.
Люки серії ФРН призначені для встановлення у вертикальні стіни та перегородки з цегли, бетону або листових матеріалів (гіпсокартон).
1. Підготовка отвору
-
У гіпсокартоні: По периметру отвору необхідно встановити каркас із профілю CD. Для люків великих розмірів рекомендується використовувати посилення з труби (чорна сталь).
-
У цеглі/бетоні: Додатковий каркас не потрібен.
-
Важливо: Люк повинен мати жорстку фіксацію з чотирьох сторін.
2. Фіксація люка в отворі
-
Встановіть люк у нішу суворо в одній площині з поверхнею стіни.
-
Закріпіть раму за допомогою саморізів або шурупів з дюбелями.
-
Використовуйте дерев’яні клини для додаткової фіксації рами. Слідкуйте за відсутністю перекосів — рама повинна зберігати ідеальну геометрію.
-
Для підвищення герметичності та звукоізоляції заповніть щілини між каркасом та стіною монтажною піною.
3. Облицювання
-
Наклейте облицювальний матеріал на гіпсоволокнисту плиту дверцят, дотримуючись інструкції виробника клею.
-
Облицювання люка ФРН можна проводити як до, так і після фінішного оздоблення основної стіни.
Умови зберігання та експлуатації
-
Транспортування: Тільки вертикально, довшою стороною до підлоги.
-
Клімат: Температура від -20 до +70°C, вологість до 80%. Поза приміщеннями — тільки під накриттям.
-
Обмеження: Не зберігати ближче 2 м від джерел тепла. Уникати прямого попадання води.
Застереження та Безпека
-
Зазор для натискання: Під краями плитки, що виступають за габарити люка, обов’язково залиште простір 4 мм вглиб для вільного ходу дверцят при натисканні.
-
Робота замків: Рекомендуємо натискати на дверцята посередині, щоб замки Mini-Latch спрацьовували одночасно. Не відкривайте дверцята, якщо один із замків не відщепнувся — це пошкодить механізм.
-
Безпека: Не залишайте дітей без нагляду при відкритому люку! Конструкція важка та має гострі металеві виступи.
