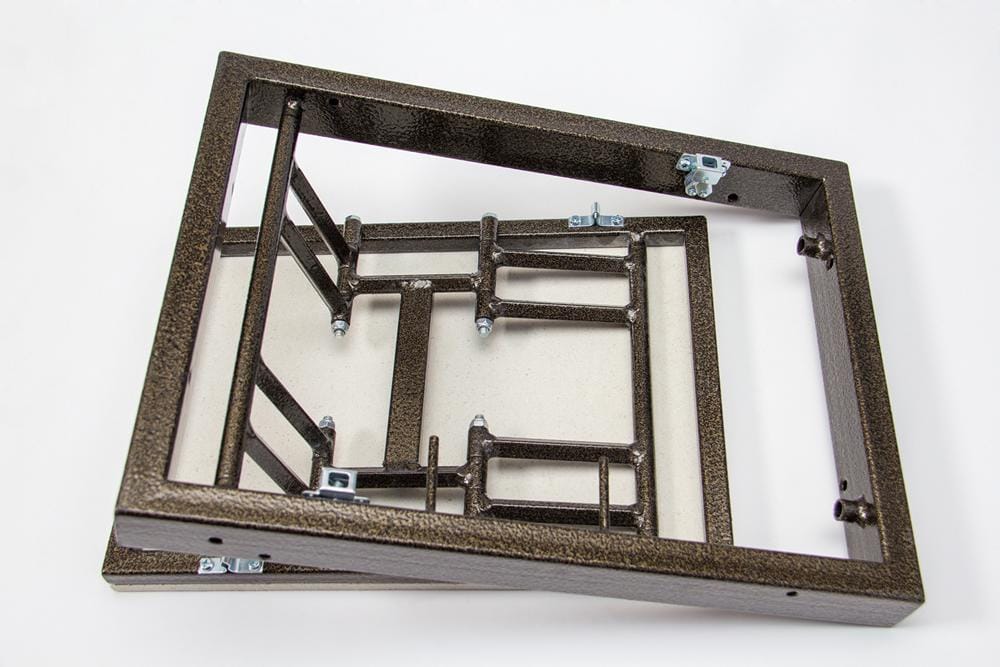

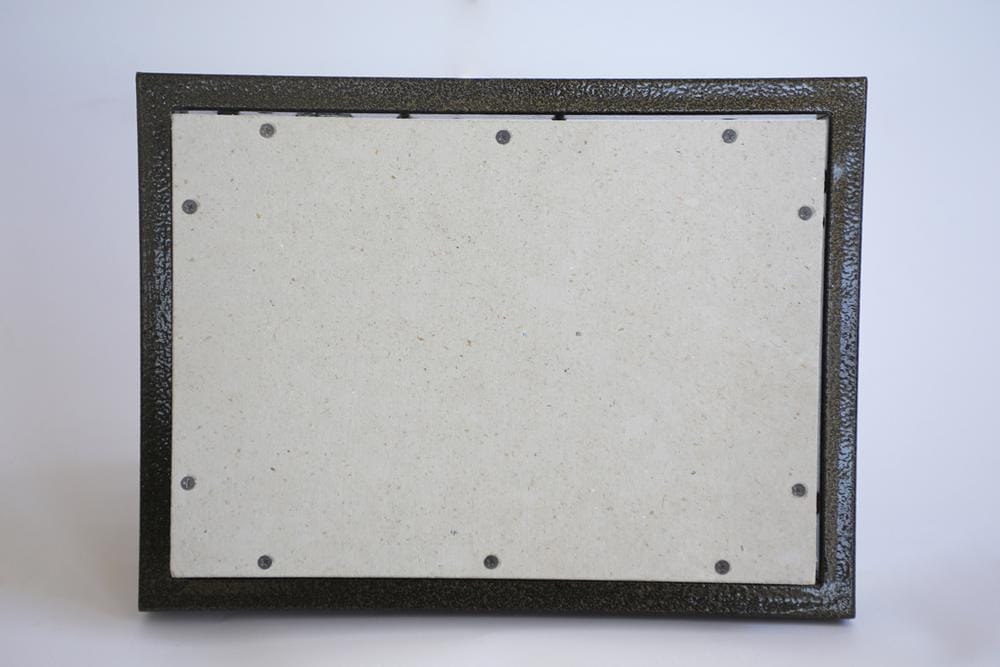

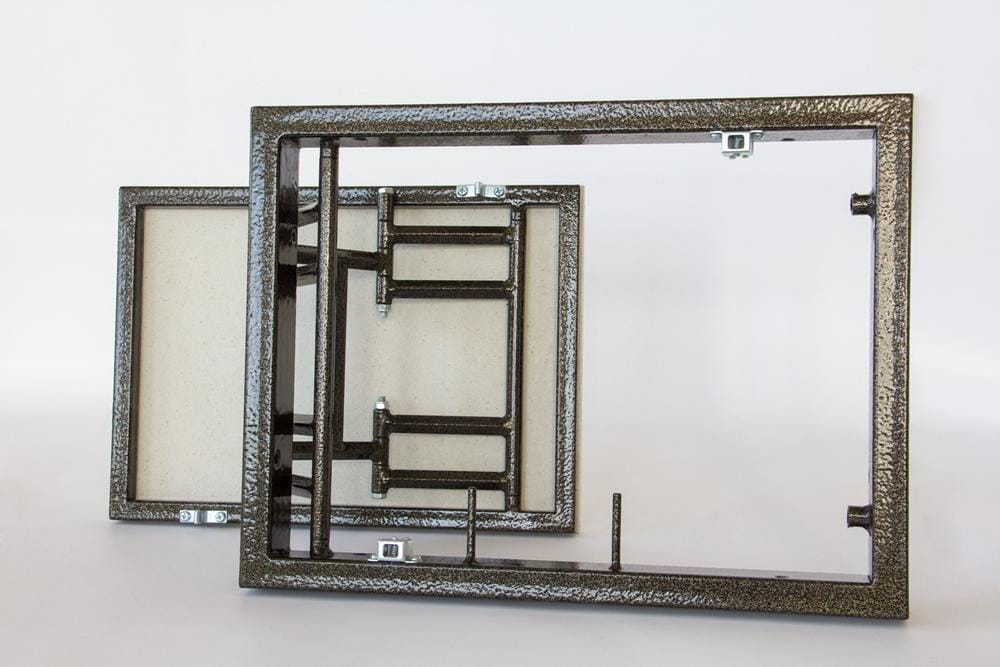

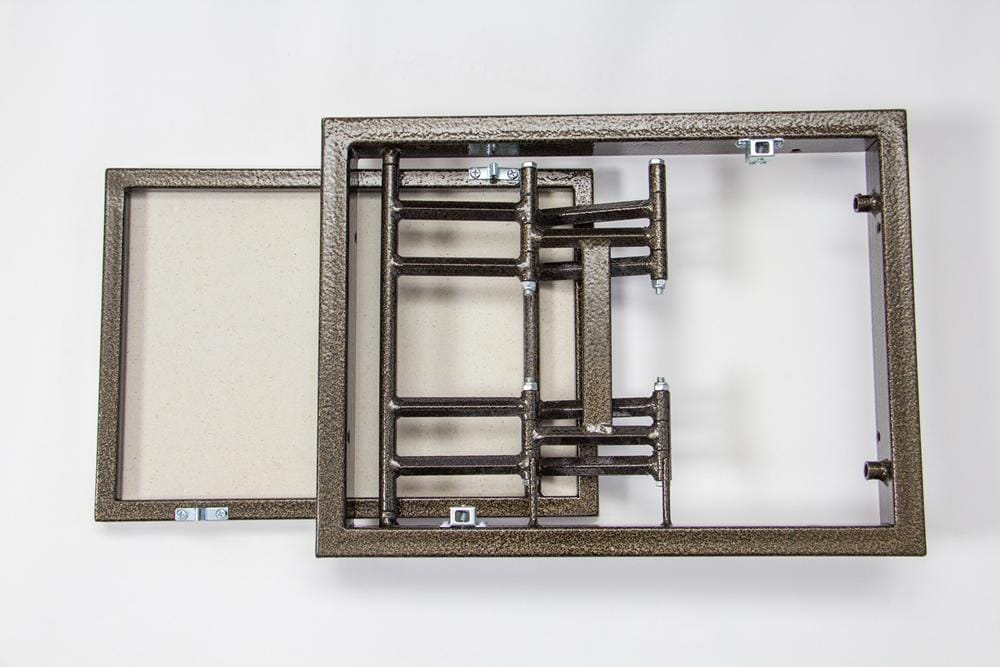

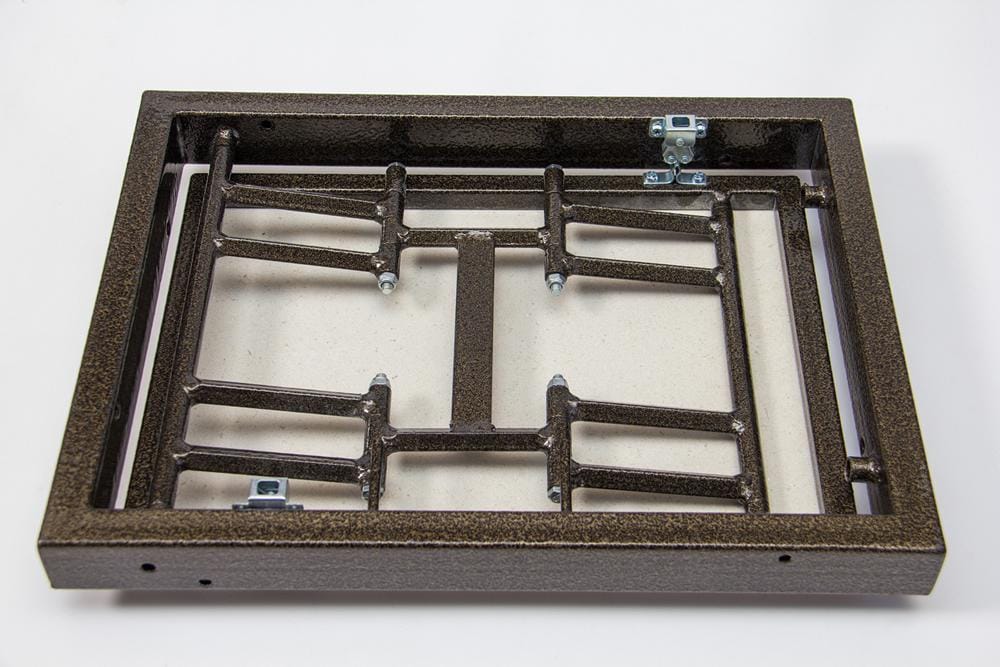

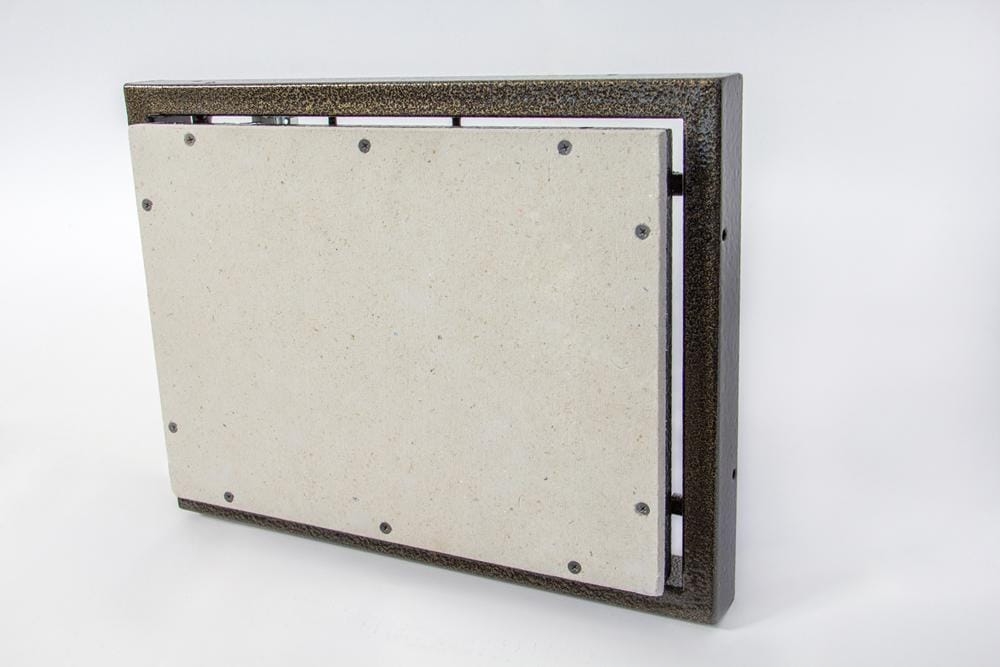

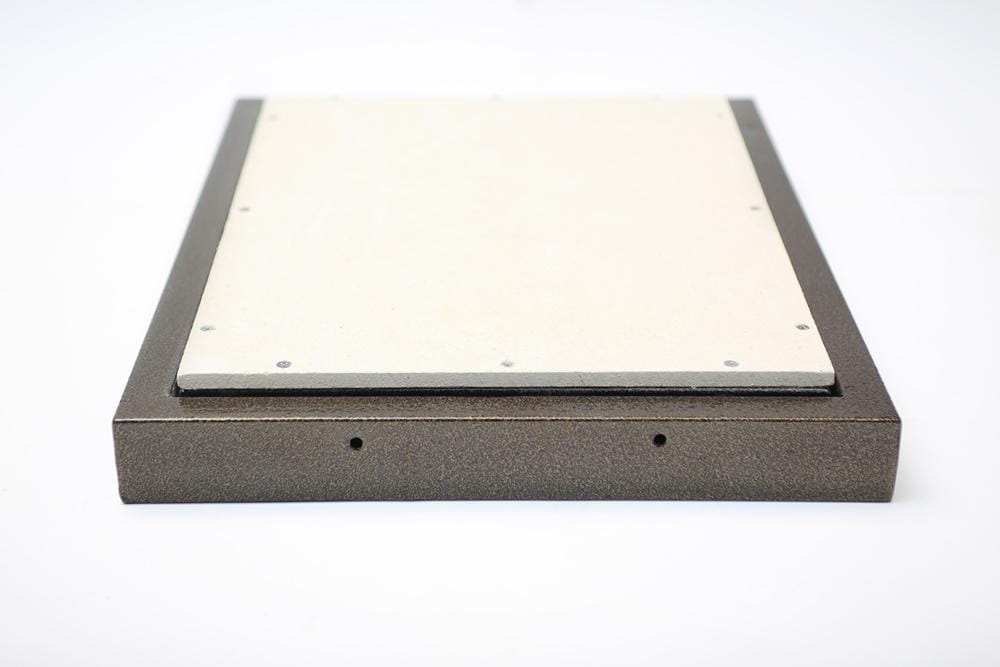

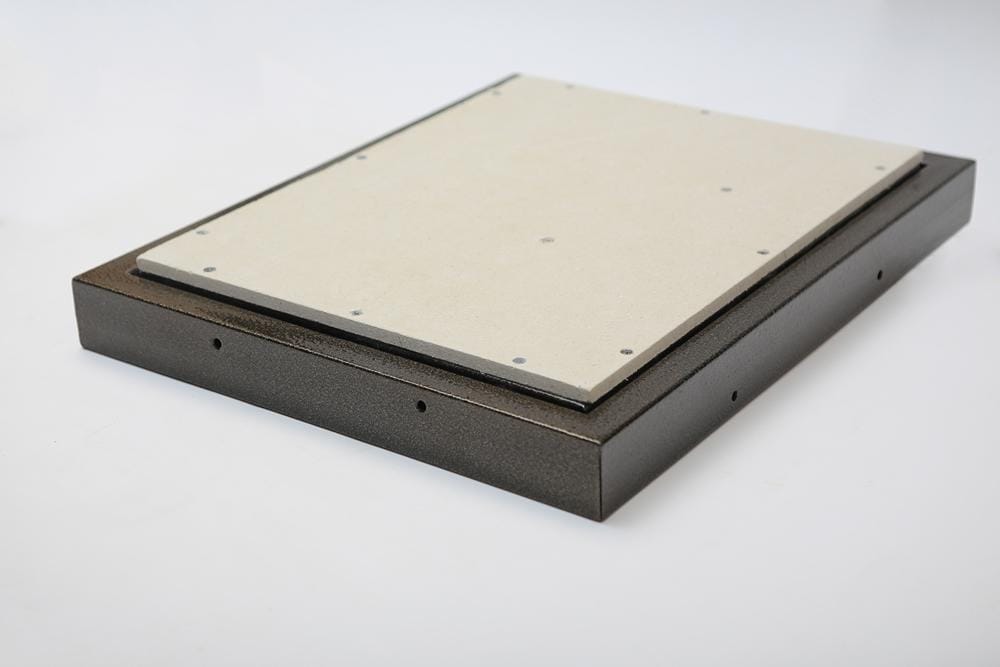

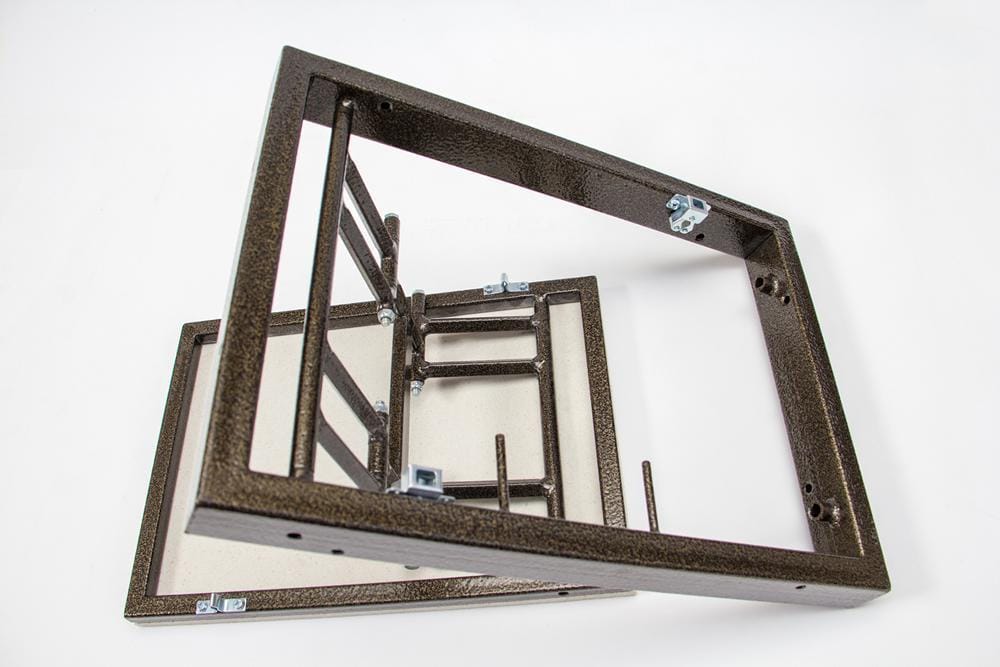

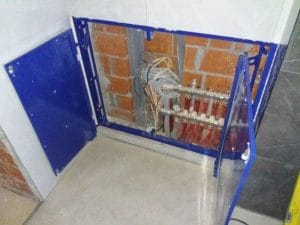

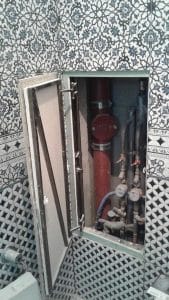

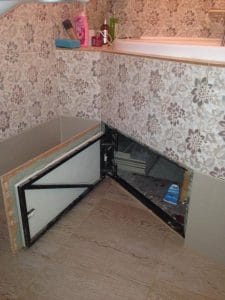

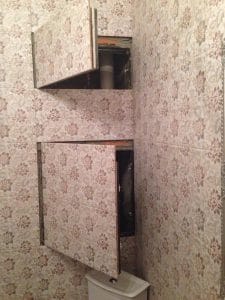

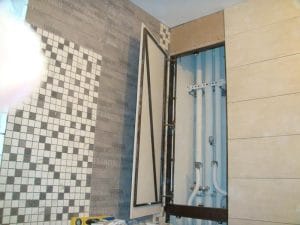

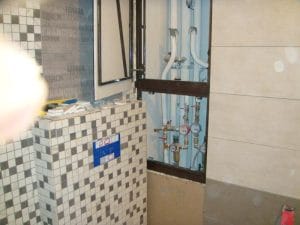

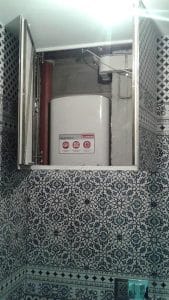

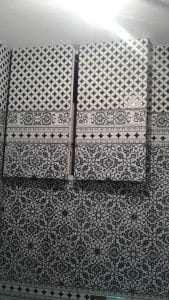

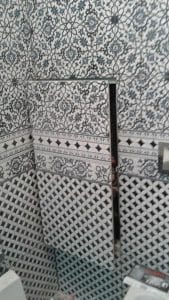

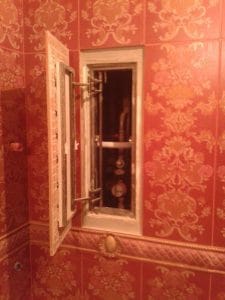

Люк-невидимка «ФР-Д» під плитку з подвійним зсувом

Основні правила замірювання:

• Прив'язка до плитки: Підбирайте розмір люка так, щоб він відповідав габаритам однієї плитки або кратно кільком плиткам.
• Допуски (нахлест): Плитка може виступати за межі дверцят. З боку петель — до 20 мм, з усіх інших сторін — до 50 мм.
• Глибина ніші: Не менше 70 мм для коректної роботи механізму подвійного зсуву.
• Відстань до перешкоди: Не менше 90 мм від лицьової площини люка до унітазу, труби або іншої перешкоди.

Чистий отвір (корисний простір):

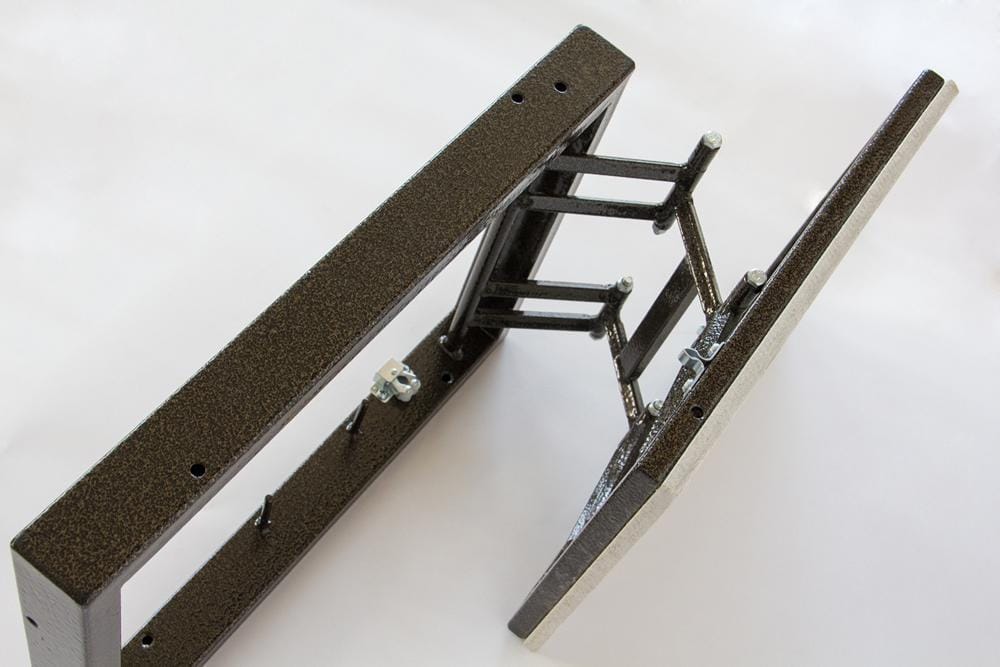

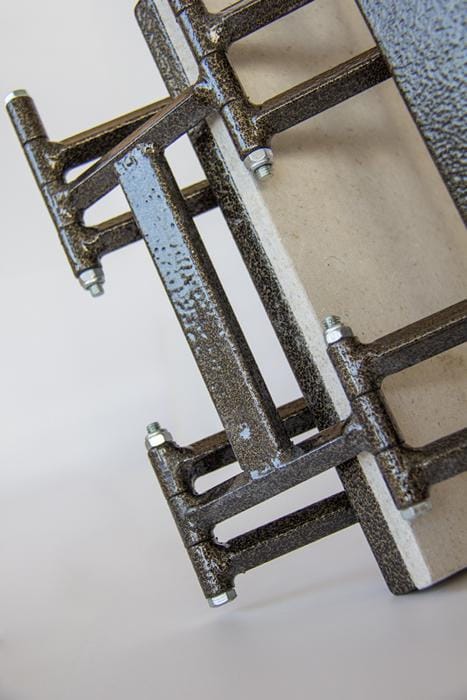

Через особливості триланкової петлі та профілю, вільний простір для доступу буде меншим за зовнішні габарити люка:

• По горизонталі (ширина): отвір зменшується на Ш −125 мм.
• По вертикалі (висота, сторона петлі): отвір зменшується на В −40 мм.

Приклад: Для люка 400×400 мм чистий світловий отвір складе 275×360 мм.

1. Призначення та сфера застосування

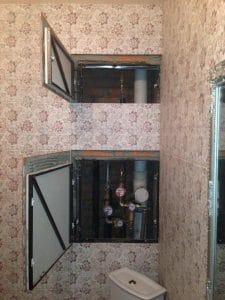

Ревізійний сантехнічний прихований люк призначений для експлуатації всередині приміщень з метою забезпечення можливості доступу і обслуговування прихованих сантехнічних, електричних та інших комунікацій (у тому числі, сантехнічні арматури, встановлені в нішах туалетних кімнат, за декоративними екранами ванн і т.п.) в житлових і офісних приміщеннях, промислових будівлях і будівлях виготовлених із різних будівельних матеріалів (цегла, бетон, пінобетон, гіпсокартон, гіпсоволокно, азбоцемент, магнезит).

Дверцята люка легко обробляються будь-якими облицювальними матеріалами: кахельною плиткою, природним та штучним каменем, панелями різних типів тощо, а також будь-якими матеріалами та способами, що застосовуються для обробки (шпалери, фарбування, шпаклівка).

2. Технічні характеристики

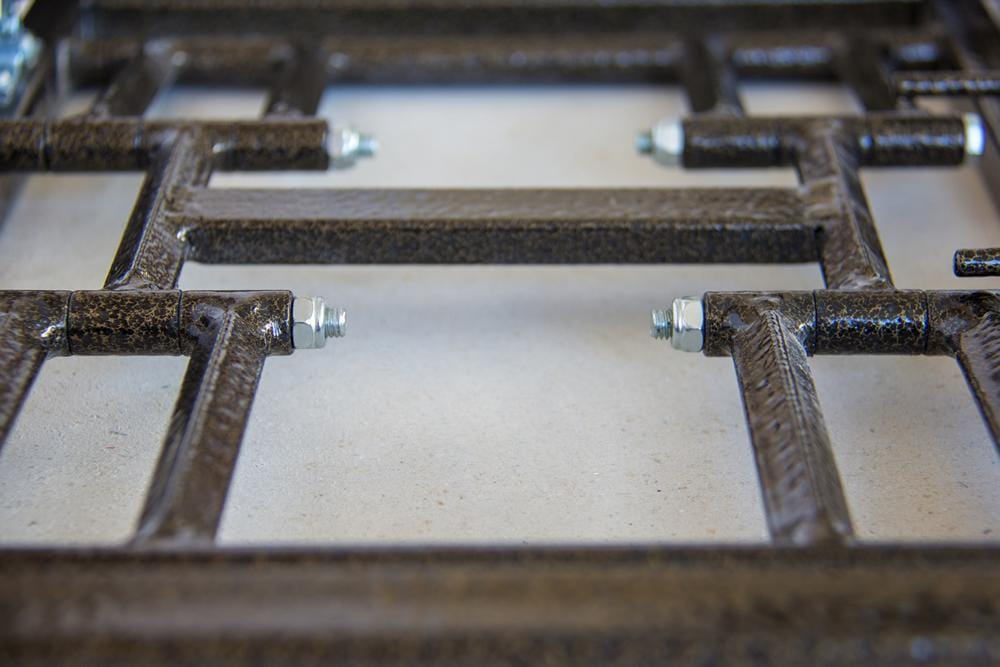

Виріб виготовляється із міцної конструкційної сталі високої якості.

Зварні шви виконані методом TIG за міжнародним стандартом EN 10217-7.

Виріб покривається порошковою фарбою, що забезпечує високу антикорозійну стійкість.

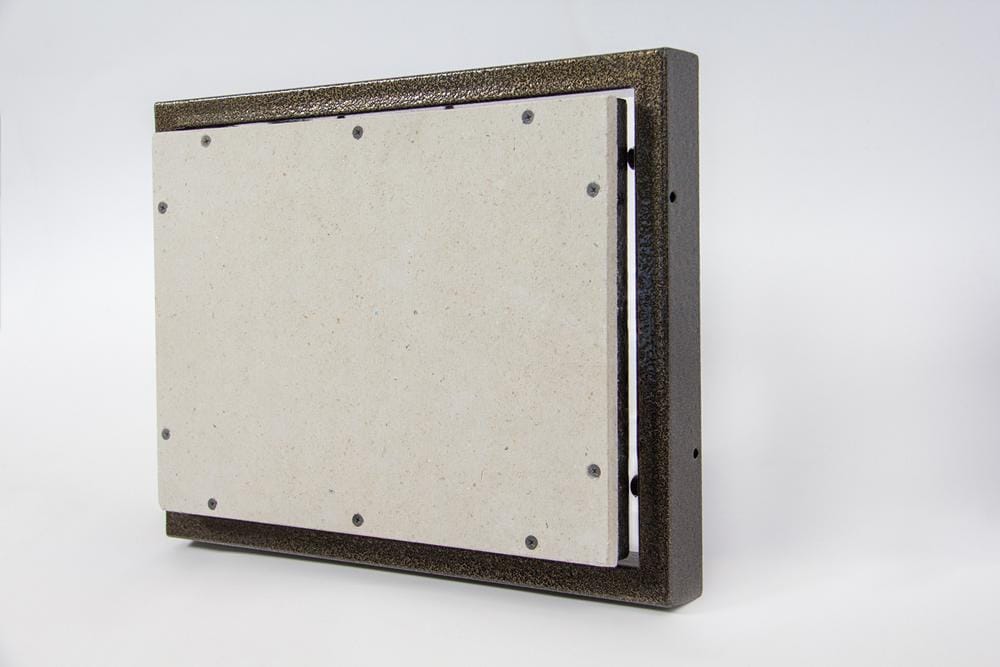

Дверцята люка покриваються спеціальною вологостійкою магнезитовою панеллю, що складається з виключно екологічно чистих компонентів, що не містять шкідливих речовин, таких як: азбест, смоли та формальдегіди. Антисептична властивість матеріалів, що становлять магнезитову панель, запобігає появі плісняви ​​та грибкових захворювань.

Люки розрізняють за такими марками:

1. «Ф-Р» (фронтально-орні ревізійні люки).

2. «Ф-П» (фронтально-паралельні ревізійні люки зі зсувними дверцятами).

3. Комплектація

Люк ревізійний – 1 шт.
Ручка присоски – 2 шт.
Комплект упакування – 1 шт.
Паспорт – 1 шт.

4. Технологія монтажу

Монтаж люка у стіни з цегли, бетону, пінобетону

4.1. Встановити ревізійний люк під плитку в підготовлений отвір так, щоб площина дверцят збігалася з площиною стіни з урахуванням плитки, яка буде приклеєна після.
4.2. Закріпити люк у стіні через отвори у бічній поверхні рами люка за допомогою саморізів та дюбелів.
4.3. Обробити щілину між люком та перегородкою монтажною піною.

Монтаж ревізійного люка в перегородки з листових матеріалів (гіпсокартон, гіпсоволокно, азбоцемент тощо)

4.4. Змонтувати каркас із профілю з урахуванням розташування сантехнічної арматури (та ін. комунікацій). При наборі внутрішнього каркаса, що несе, стежте за тим, щоб його деталі не потрапляли в зону дверцят люка.

Примітка. Люки середніх і великих розмірів закріпіть принаймні по обидва боки до несучого каркаса саморізами через отвори в бічній поверхні рами люка. Рама люка повинна розташовуватися нарівні з каркасом, а площина дверцят люка повинна виступати за площину каркаса на 10 мм.

4.5. Обшити каркас листовим матеріалом.

Примітка. Люки малих розмірів можна не закріплювати до каркасу перегородки:

– Розмітити отвір у сантехнічній перегородці за внутрішніми габаритами рами люка (рис.1);
– Випиляти отвір електролобзиком або ножівкою;
– Вставити люк у проріз зсередини, зафіксувати струбцинами (рис.2).

4.6. Закріпити листи облицювання до фронтальної поверхні рами люка шурупами, на кожній стороні рами у двох місцях (рис.3).

4.7. Облицювати кахельною плиткою поверхню перегородки та дверцята.

Увага! Наклеєна на дверцята плитка повинна виступати за габарити дверної панелі від 5 до 45 мм у зоні петлі та від 5 до 75 мм в інших зонах (для великої плитки цей розмір може бути збільшений до 1,5 разів).

Примітка. Для хорошої якості склеювання бажано прогрунтувати дверцята люка та плитку акриловою ґрунтовкою. Рекомендуємо використовувати якісний монтажний клей типу «рідкі цвяхи». Добре зарекомендували себе рідкі цвяхи серії “Момент-Монтаж” у пластиковій тубі (білого кольору).

Не рекомендуємо клеїти плитку на люк за допомогою цементного клею, т.к. це сильно ускладнює дверцята люка і можливий перекіс дверцят.

4.8. Після повного висихання плиткового клею видалити зі швів плиткові хрестики і за допомогою ручок-присосок акуратно розкрити дверцята.

4.9. Затерти плиткові шви (крім шва між плитками по периметру дверцят люка).

Волога та звукоізоляція шва

1. Ретельно очистити торці плитки в зоні шва	2. Малярною стрічкою шириною 20-30 мм проклеїти зони навколо технологічного шва дверцята, залишивши неоклеєну щілину в 2-3 мм. Щільно притиснути стрічку у зоні шва, щоб герметик не потрапив під стрічку.
3. Заповнити силіконовим герметиком технологічний шов дверцята на всю глибину, так, щоб він трохи підносився над рівнем плитки.	4. Зняти надлишки силікону еластичним шпателем.
5. Не чекаючи висихання герметика, видалити стрічку, починаючи із зовнішнього шару.	6. Через дві доби за допомогою гострого ножа для шпалер прорізати шов на всю глибину герметика під кутом 45 градусів.
	7. Відкрити дверцята, використовуючи присоски. ВАЖЛИВО! Присоски закріплювати, як показано на рис.4. Спочатку відкриття дверцят на себе. Після відкриття обрізати надлишки герметика, що заважають щільному закриванню дверцят.

5. Вказівки щодо експлуатації.

5.1. Не допускаються механічні впливи (удари металевими предметами, свердління, подряпування, заклинювання тощо), які можуть призвести до порушення форми та покриття елементів люка та фурнітури, появи вм’ятин, отворів, викривлень, подряпин тощо.

5.2. При відкриванні люка завжди користуйтеся двома ручками-присосками, що йдуть в комплекті з виробом. Ручки присоски повинні бути прикріплені до плитки з обох боків на рівних відстанях (як показано на рис.4).

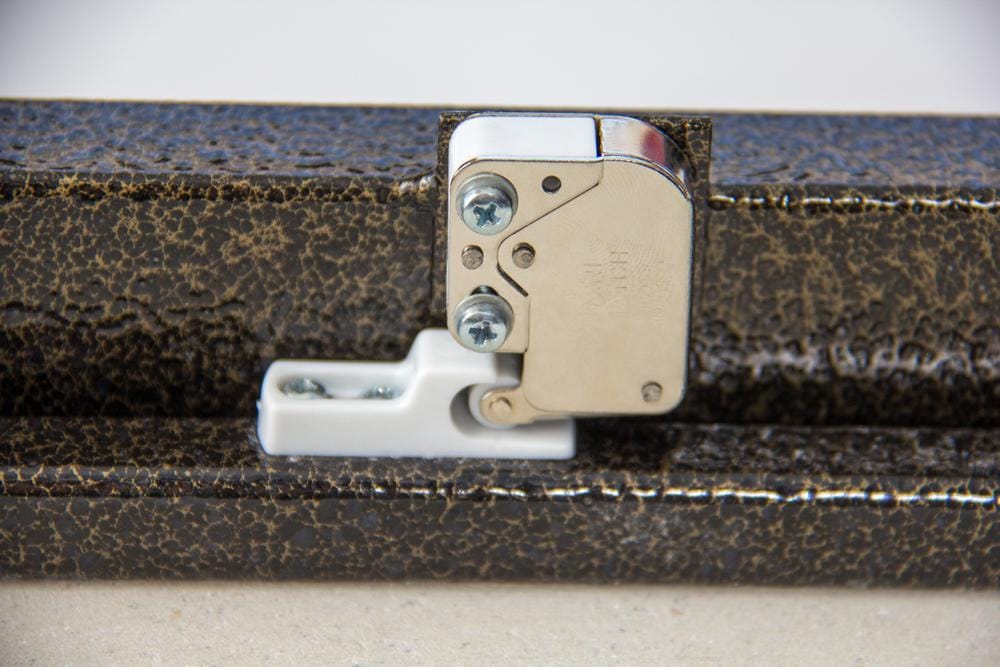

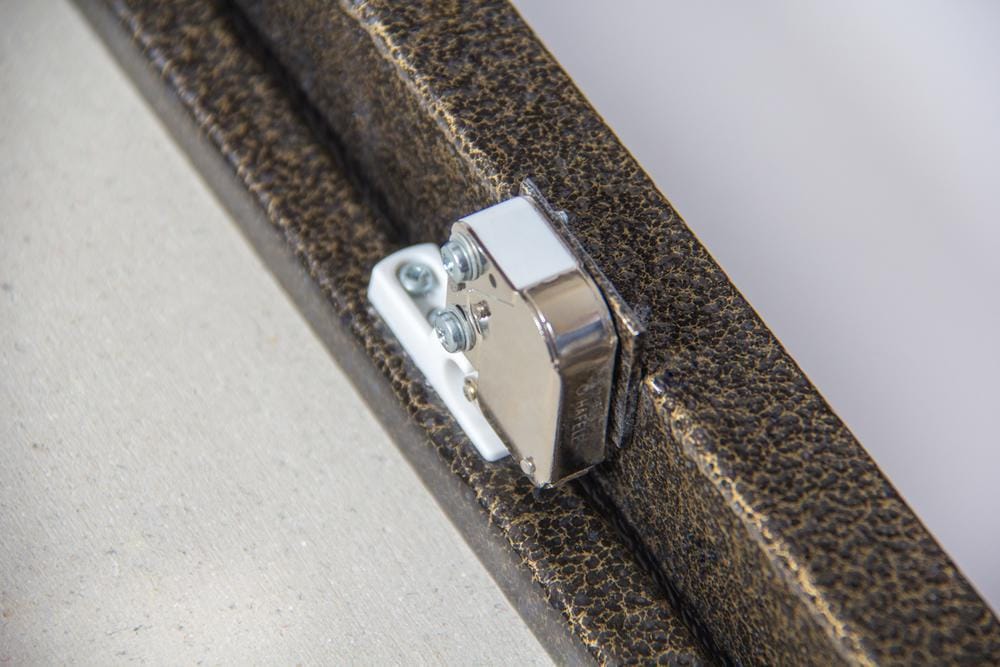

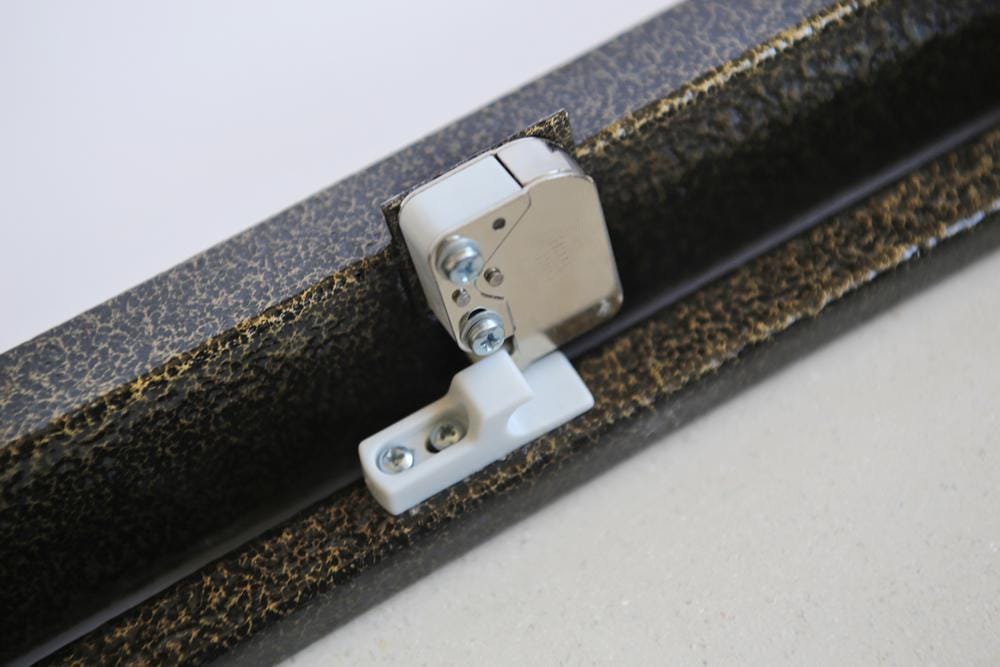

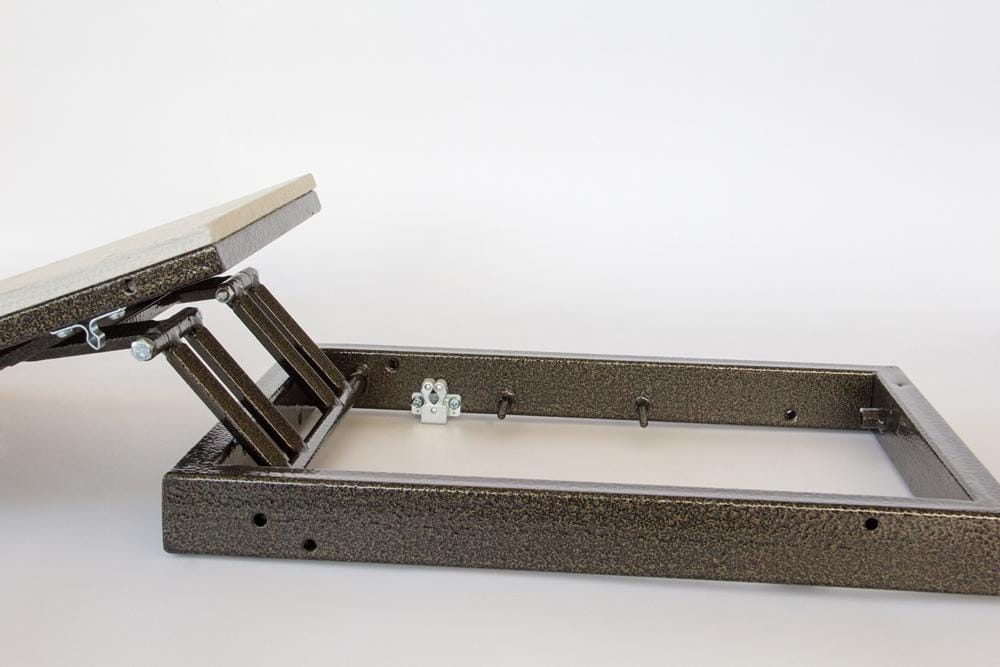

5.3. Одночасним і рівномірним рухом «на себе» за дві ручки присоски відбувається початкове фронтальне відкривання дверцят (язички замків-засувок виходять із зачеплення з роликовими частинами, дверцята виходять з отвору люка).

5.4. Після цього можливий поворот дверцят люка на необхідний кут для забезпечення доступу до прихованих комунікацій.

Важливо! В цілях уникнення поломки язичків або відповідних частин замків-засувок, ЗАБОРОНЯЄТЬСЯ проводити початкове переднє відчинення дверцят (вихід дверцят з отвору) шляхів впливу (тягнути) за одну лише праву або ліву частину дверцят.

5.5. Всі перелічені правила також діють при поводженні з ще не встановленим люком. При цьому початкове фронтальне відкривання дверцят здійснюється шляхом натискання з зворотного боку дверцята пальцями рук одночасно і рівномірно на праву і ліву сторони дверцят.

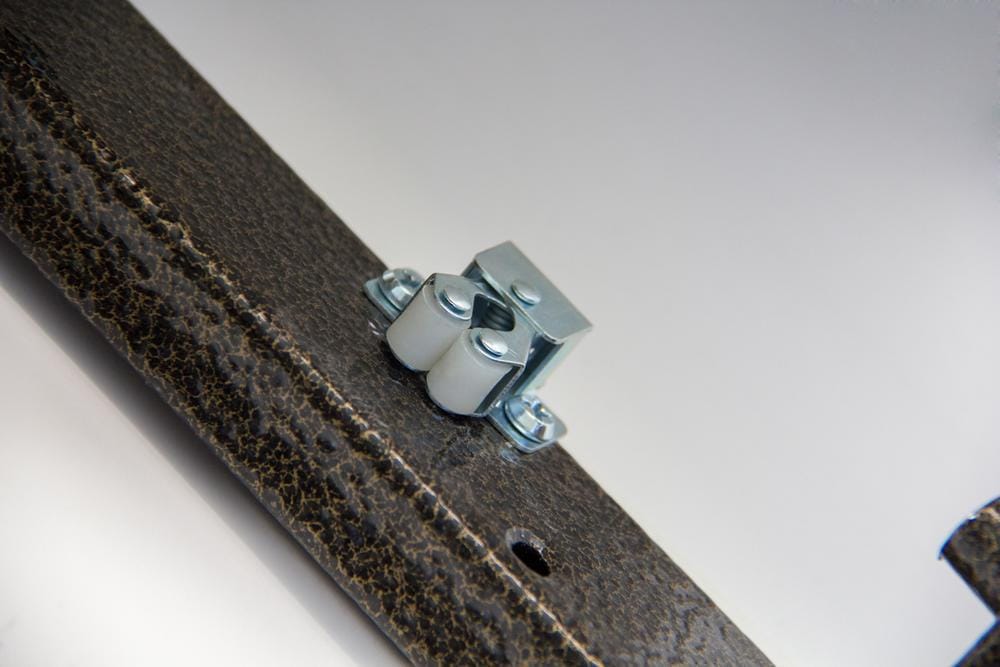

5.6. У роликові частини замків-засувок у відповідь не допустимо попадання сторонніх предметів.

5.7. Щоб уникнути порушення працездатності, не допускається навантажувати люки вагою понад допустиме.

5.8. Забороняється використовувати люки за призначенням.

5.9. Періодично рекомендується змазування рухомих (шарнірних) елементів виробу.

6. Умови зберігання та транспортування.

6.1. Вироби повинні зберігатися в упаковці підприємства – виробника за умовами зберігання 3 за ГОСТ 15150-69.

6.2. При транспортуванні слід вжити заходів від пошкодження люків твердими предметами. Не допускається скидати люки.

6.3. Виробник не несе відповідальності за транспортні ушкодження люків.

7. Гарантійні зобов’язання

7.1. Усі люки проходять заводський контроль якості.

7.2. Виробник гарантує відповідність люків вимогам безпеки, за умови дотримання споживачем правил експлуатації, зберігання, транспортування та монтажу.

7.3. Гарантія поширюється попри всі дефекти, що виникли з вини підприємства-виробника.

7.4. Гарантія не поширюється на дефекти, що виникли з вини споживача через порушення правил, викладених у цьому Паспорті.
