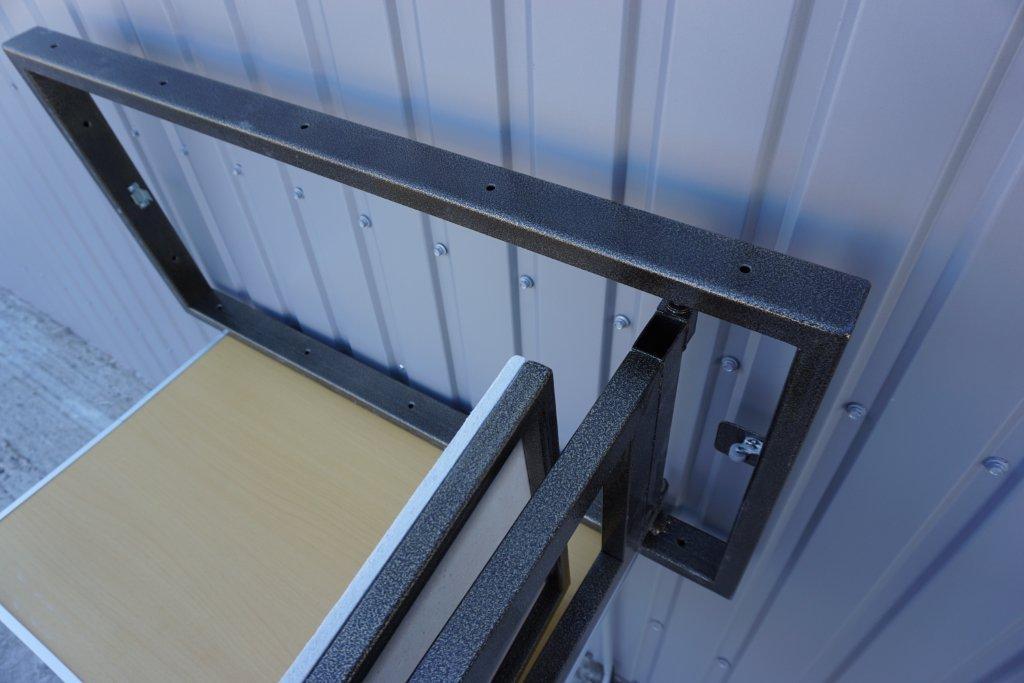

Люк-невидимка «Гарант» с повышенной грузоподъёмностью
В наличии
Артикул garant
Изготавливается под заказ

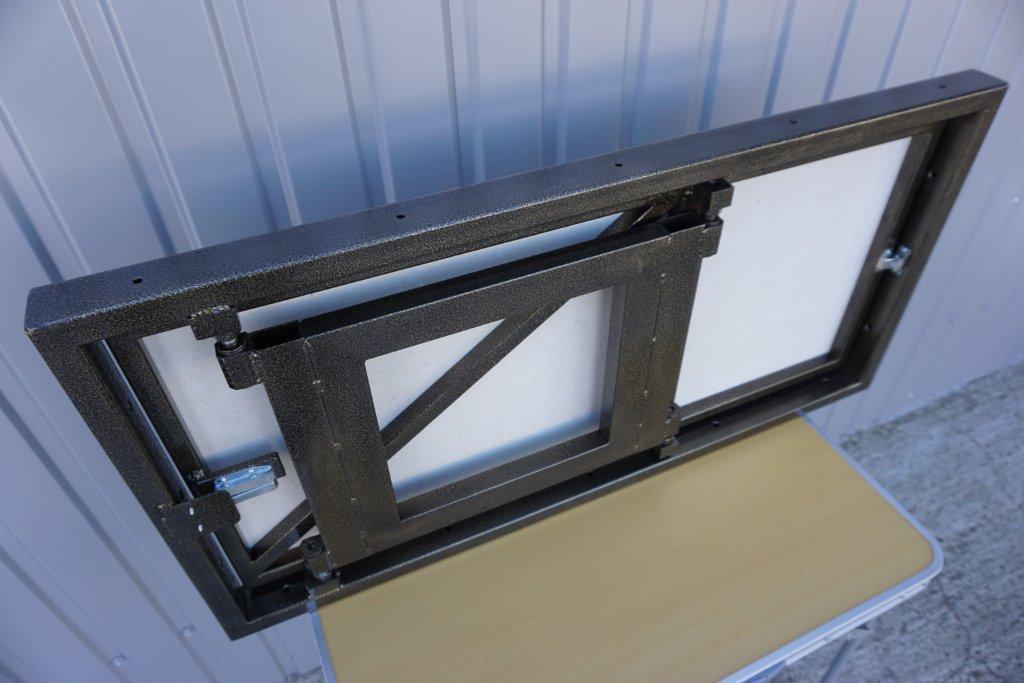

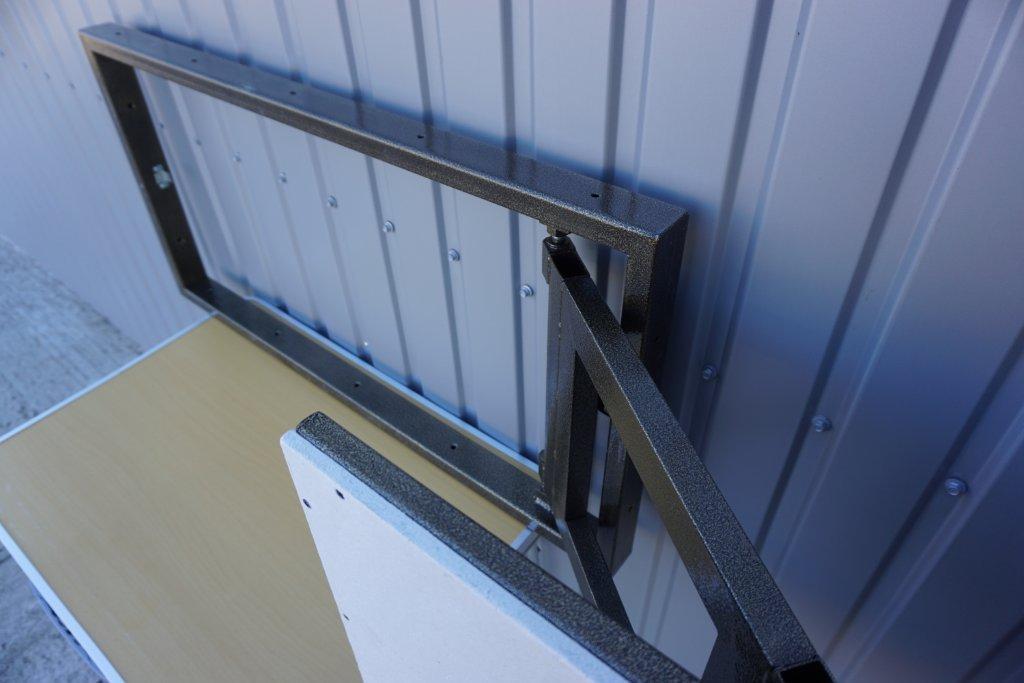

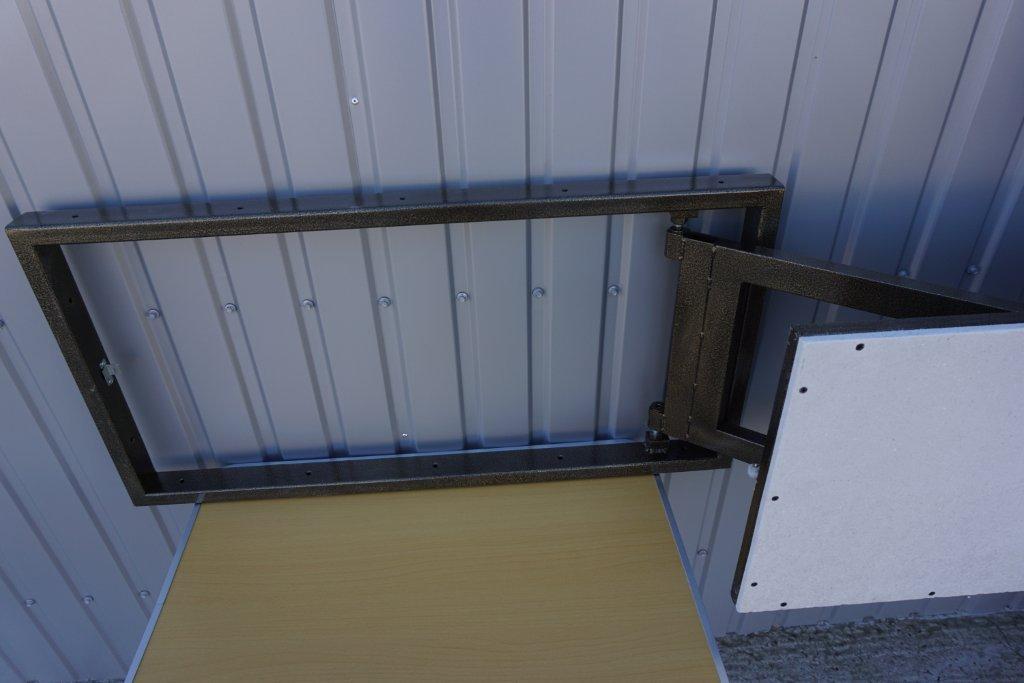

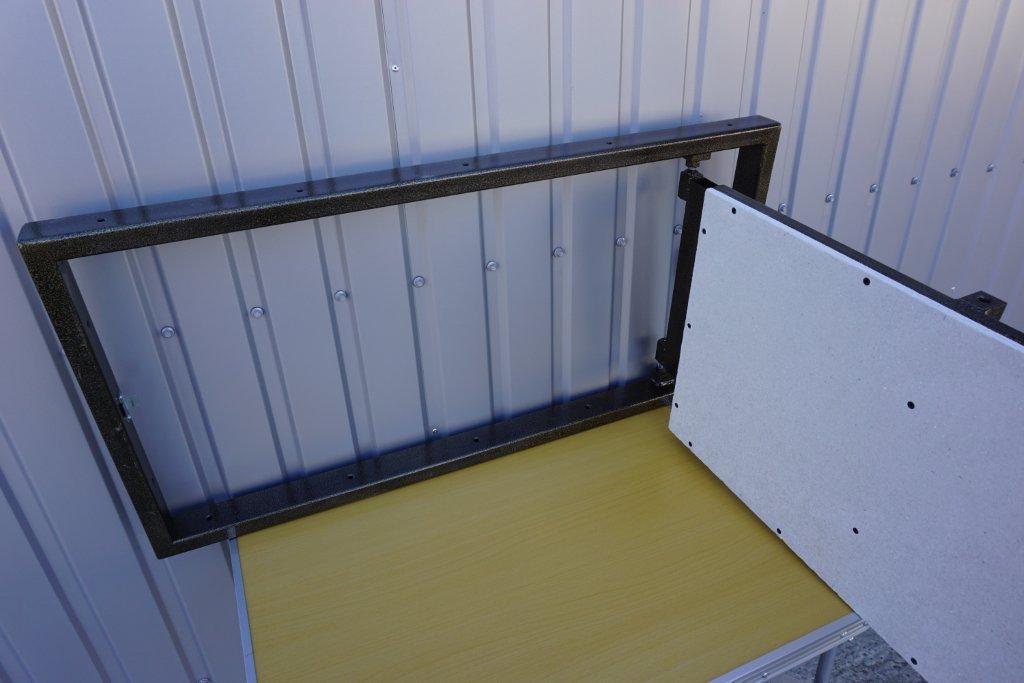

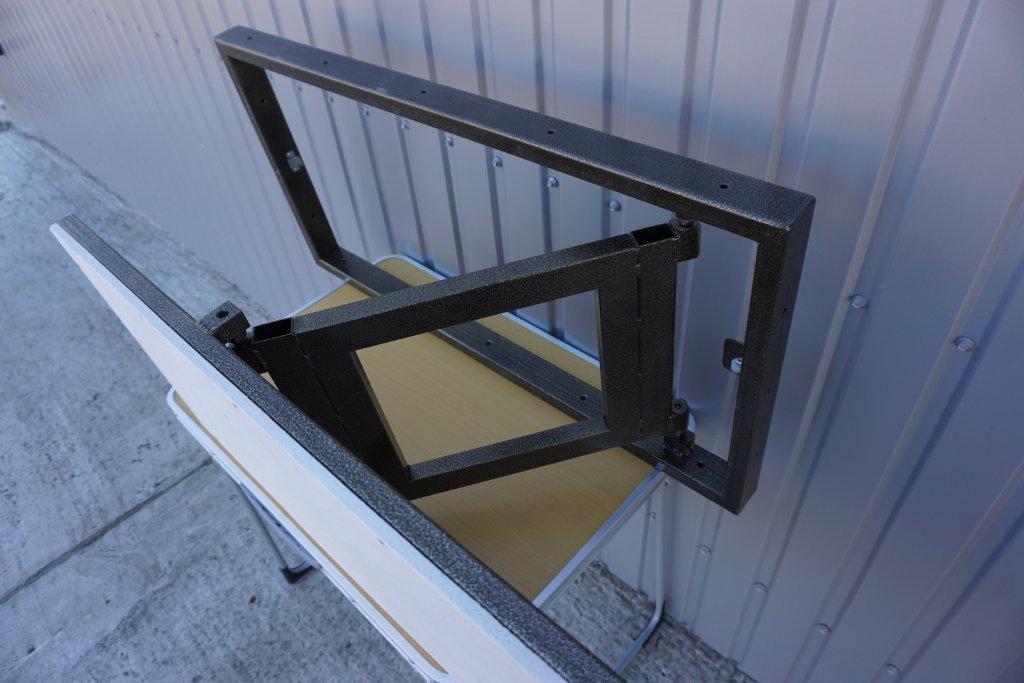

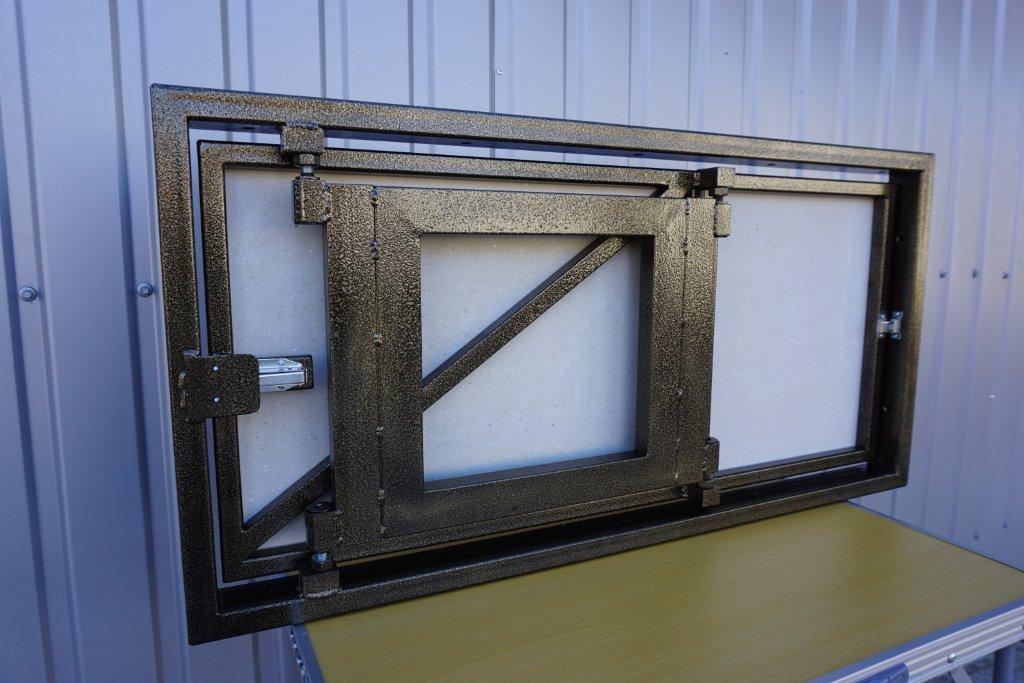

Усиленный скрытый люк под плитку разработан для организации ревизионного доступа к инженерным сетям. Модель предназначена для установки в стеновые ниши и рассчитана на облицовку тяжелыми материалами: гранитом, мрамором, ониксом, а также толстой керамикой. Конструкция выдерживает высокие статические нагрузки благодаря центральной петле, исключающей провисание дверцы. Ревизионный люк открывается фронтальным нажатием, маскируя технологический проем. Усиленный люк в стену позволяет избежать разрезания крупноформатных плит, сохраняя исходный рисунок облицовочной поверхности. Допустимая толщина отделочных материалов составляет до 20 мм.
Основные характеристики
Смотреть наши работы по этому типу →
- Интегрируется в капитальные стены и каркасные перегородки внутри помещений, а также на крытых террасах.
- Допускает облицовку материалами с высоким удельным весом при толщине сляба до 20 мм.
- Производится в габаритах от 600х400 мм до 1200х1800 мм для одностворчатых версий.
- Монтажная глубина системы составляет 80 мм с учетом вылета элементов замковой группы.
Глубина
80мм
Возможная отделка
Важкі матеріали, як граніт, мармур і т.д.
- Выход облицовки за пределы листа ГВЛ допускается исключительно при технологической необходимости корректировки швов.
- Со стороны крепления петлевого механизма свес тяжелого материала ограничен допуском в 20 миллиметров.
- По трем оставшимся сторонам панель может выступать на расстояние до 50 миллиметров от края створки.
- Свободное пространство для ревизии меньше внешних габаритов рамы: петлевой узел занимает 110 мм ширины, замки — 40 мм, потеря по вертикали составляет 50 мм.
- Глубина подготовленной ниши должна составлять минимум 62 мм, увеличиваясь до 80 мм в зонах срабатывания замков.
- Люк под керамогранит жестко фиксируется в нише анкерами или саморезами через штатные монтажные отверстия.
- Плоскость дверцы выставляется строго вровень с черновой поверхностью стены, после чего технологические зазоры заполняются полиуретановой пеной.
- Для предотвращения деформации геометрии рамы в процессе фиксации применяются распорные клинья.
- При угловом расположении соблюдаются обязательные отступы от смежной стены: 10 мм со стороны петли и 3 мм с противоположного края.

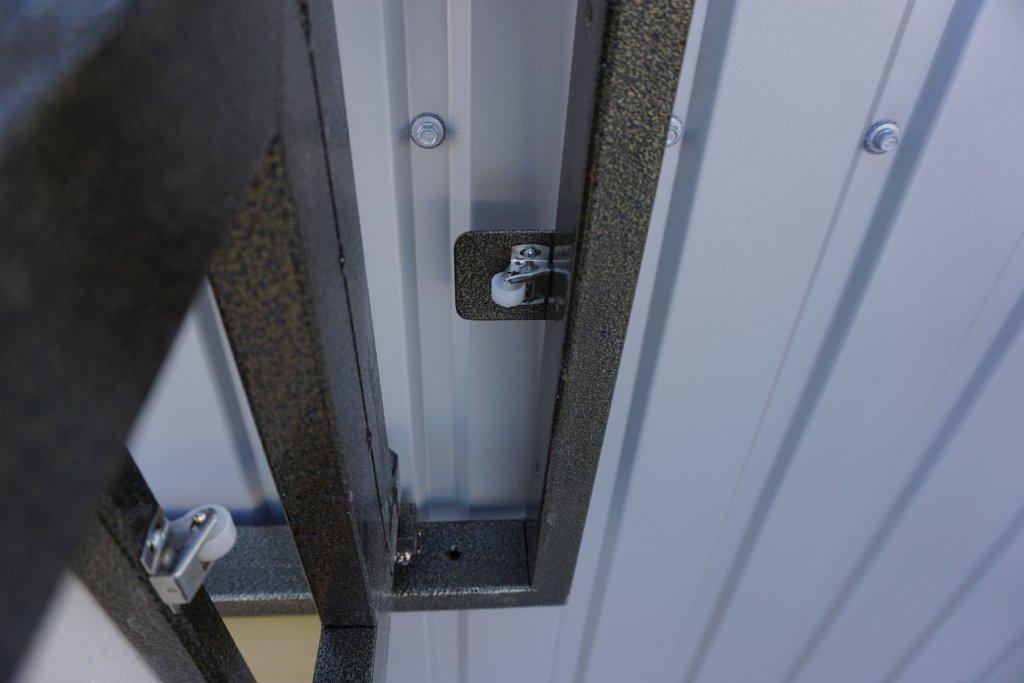

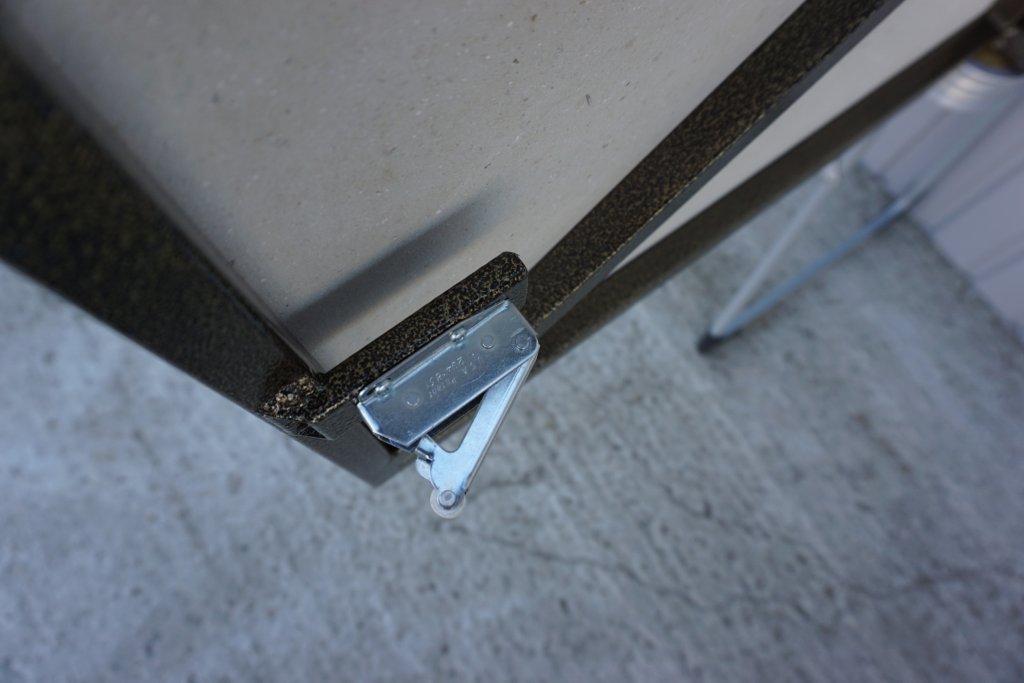

- Для корректного срабатывания нажимного механизма под выступающими краями облицовки оставляется свободная зона вглубь на 4 мм.
Опції тип Під замовлення
|
Цей люк виготовляється лише під замовлення! Виготовляємо люки будь-яких розмірів під ваш проєкт — вкажіть потрібні параметри і ми зв'яжемося з вами |
|---|
