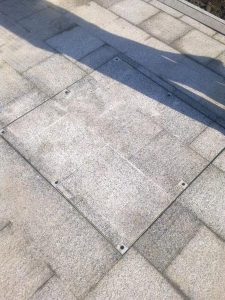

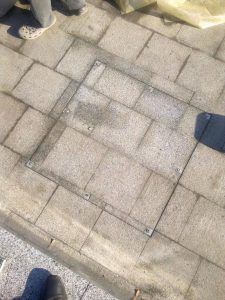

Люк підлоговий невидимий «Лайт»
Основні характеристики
| Матеріал каркасу: | Екструдований алюмінієвий профіль |
| Можливе оздоблення: | Важке (керамограніт 8-16 мм, подібні та легші) |

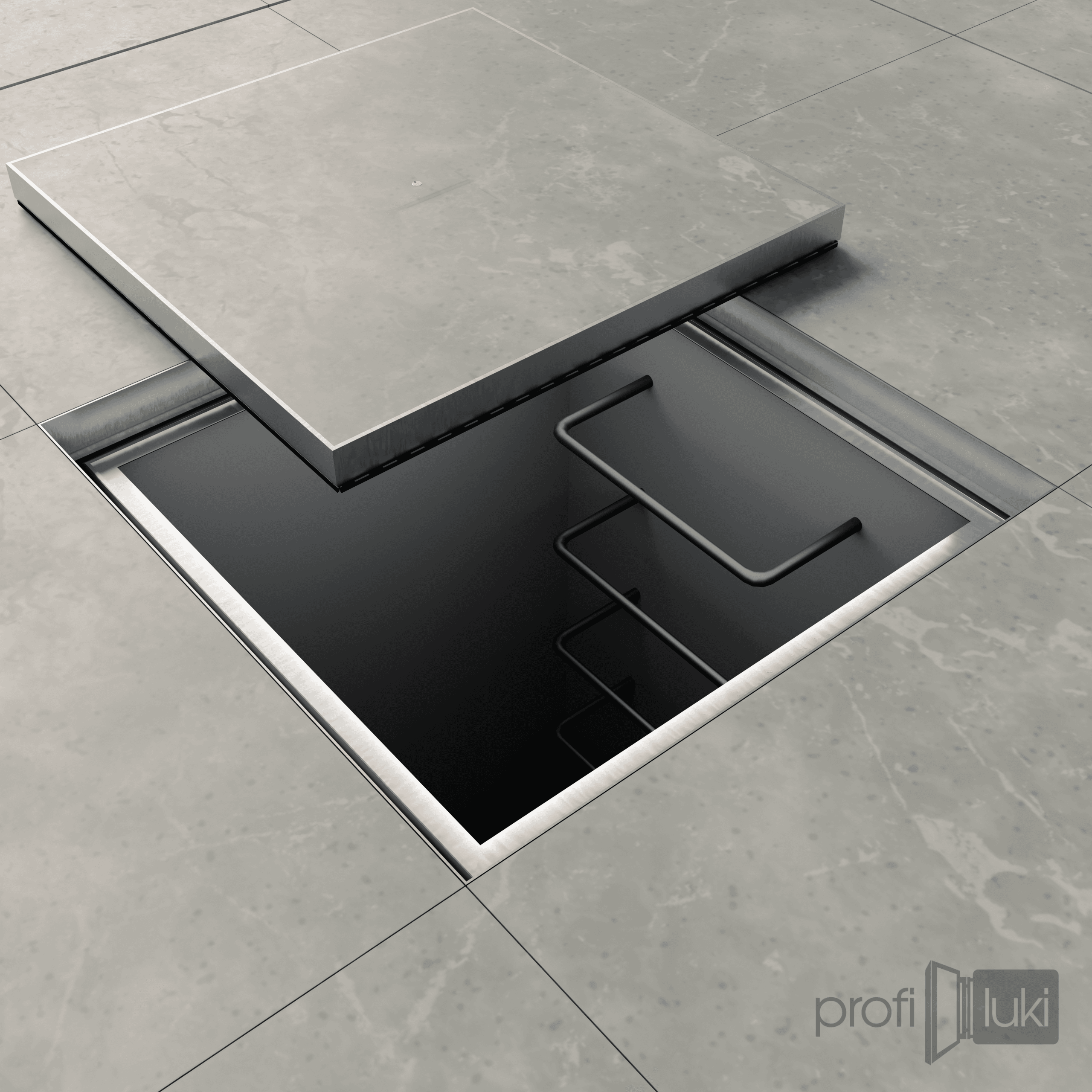

Підлоговий люк під плитку «Легкий»: Знімна алюмінієва конструкція

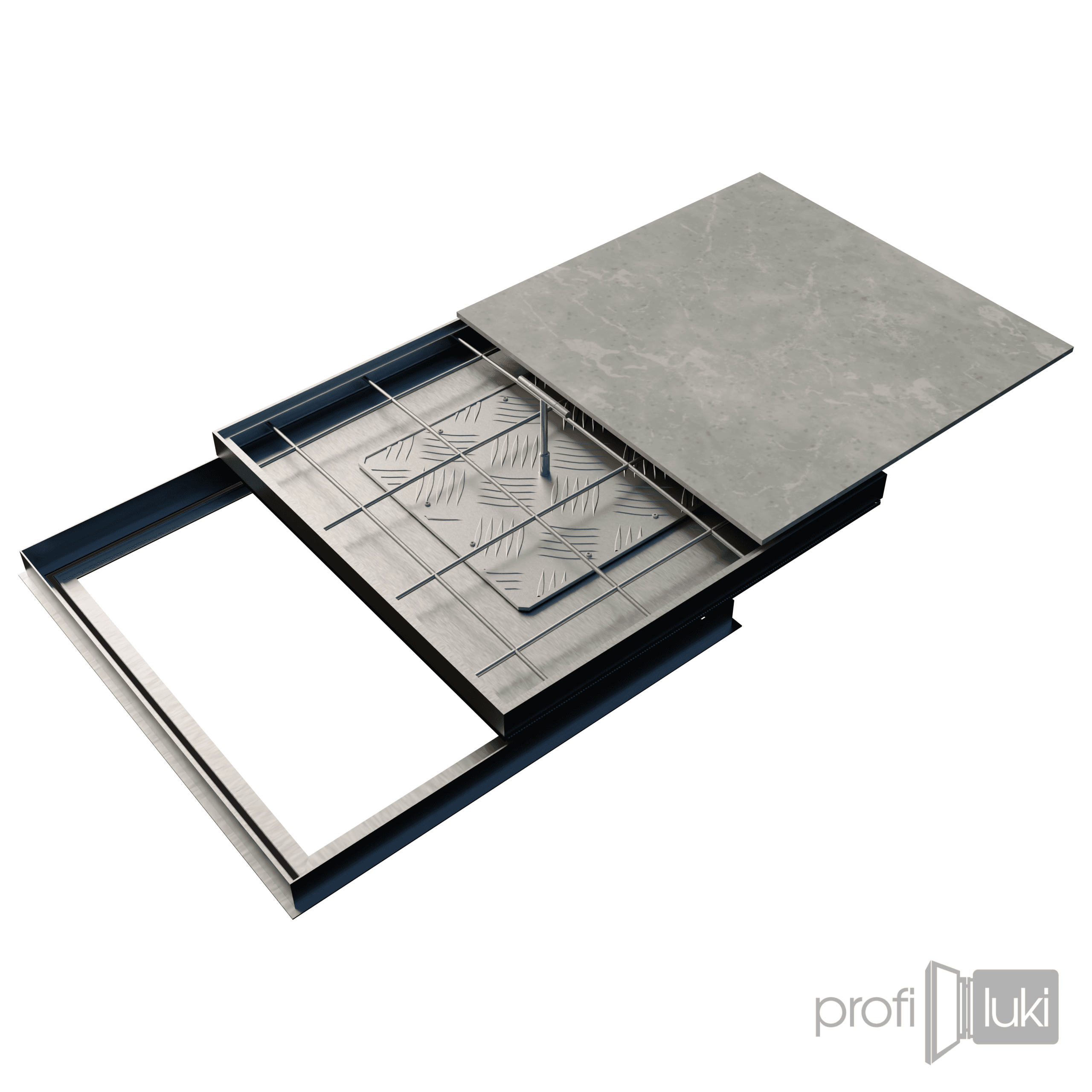

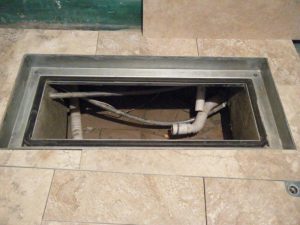

Модель «Легкий» (Лайт) — це найраціональніше рішення, коли вам потрібен доступ до комунікацій у підлозі, але ви не хочете встановлювати громіздкі сталеві конструкції з газовими амортизаторами. Люк являє собою раму та повністю знімну кришку-лоток, яку ви заповнюєте матеріалом вашої підлоги.
Особливості конструкції
- Матеріал: Люк виготовлений зі спеціального алюмінієвого профілю товщиною 3 мм. Зварювання аргоном гарантує міцність та відсутність корозії. Завдяки алюмінію люк не іржавіє, що дозволяє встановлювати його у вологих зонах (басейни, ванні) та навіть на вулиці.

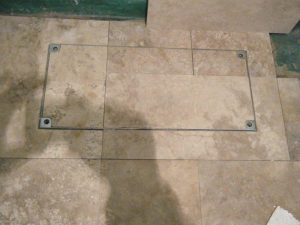

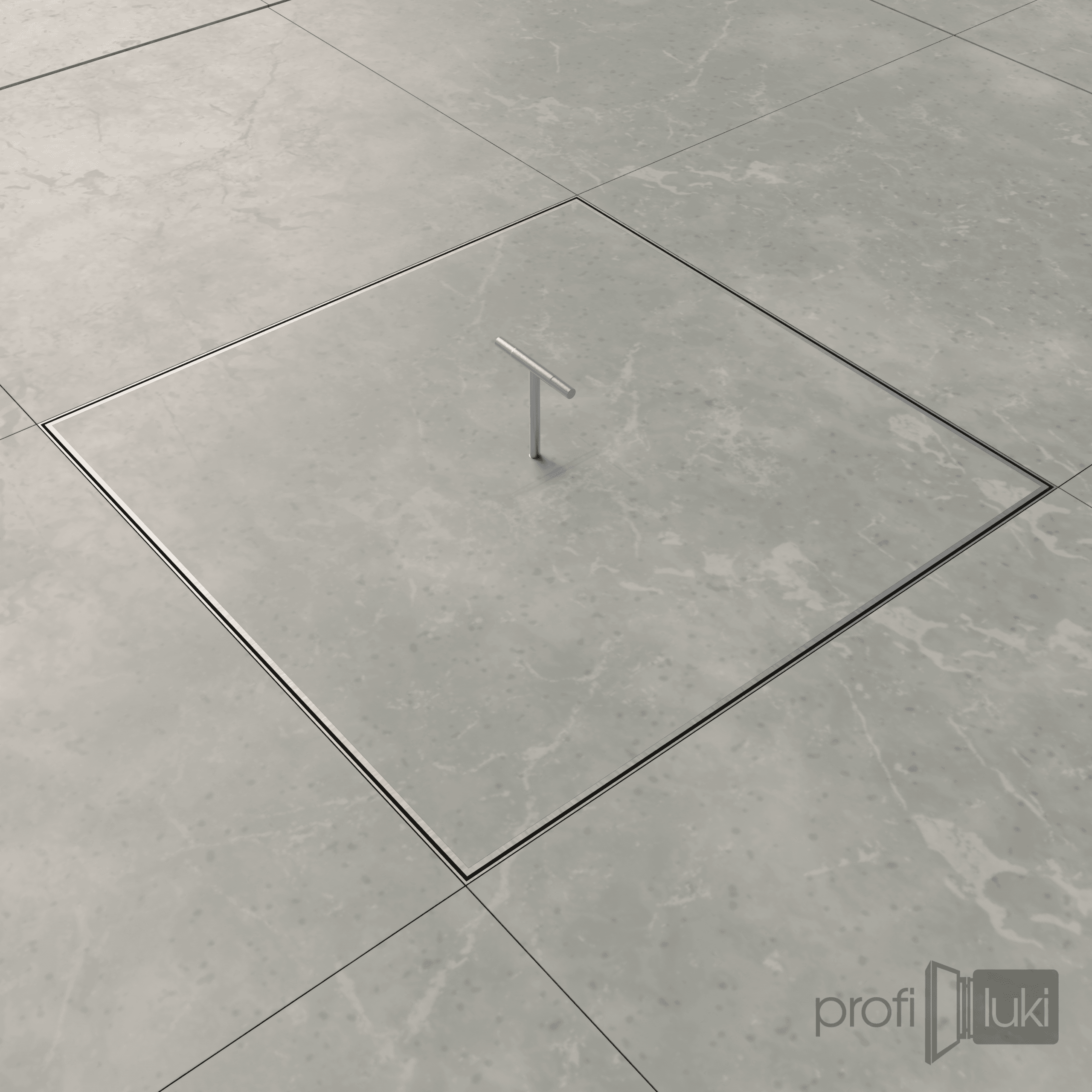

- Невидимість: Кришка люка має глибину 40 мм під заливку. Ви укладаєте всередину плитку, керамограніт, мармур чи ламінат. Після монтажу видимою залишається лише акуратна технологічна щілина (1,5 мм) по периметру.
💧 Герметичність (Опція)
У базовій комплектації люк захищає від великого сміття. Якщо вам потрібен герметичний варіант (наприклад, для захисту житлового приміщення від запахів з підвалу, вогкості або пилу), дана модель може бути оснащена спеціальним гумовим ущільнювачем. Він встановлюється в посадкове місце рами та створює надійний бар’єр по периметру стулки.
Як відкривається?

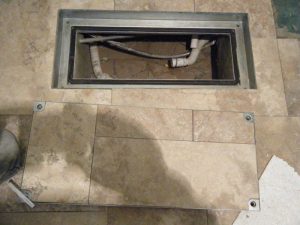

У цій моделі немає петель. Відкриття проводиться методом «виймання»:
- Викручуєте декоративні заглушки з отворів у кришці.
- Вкручуєте спеціальні підйомні ручки (йдуть у комплекті).
- Піднімаєте кришку вгору та відставляєте убік.
Завдяки легкому алюмінію, вага самої кришки мінімальна, основну вагу становить тільки ваш бетон і плитка.
Технічні характеристики
- Монтажна глибина: 54 мм.
- Навантаження: До 200 кг/м² (можна вільно ходити).
- Застосування: Будинок, офіс, торгові центри, вулиця (під навісом).
💡 Порада дизайнера
Існує два способи укладання плитки:

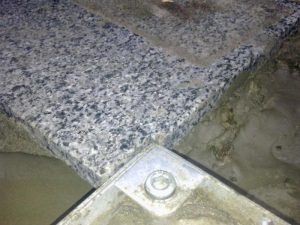

- Всередину лотка: Видно тонку алюмінієву крайку по периметру. Найнадійніший варіант (захищає краї плитки від сколів).

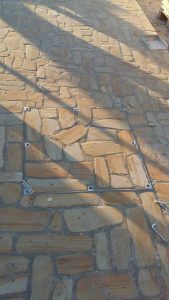

- З напуском: Плитка клеїться поверх бортиків лотка. Люк стає абсолютно невидимим, але вимагає акуратності при відкриванні, щоб не сколоти край.
📏 Як підібрати розмір підлогового люка
Важливо розуміти: люк бетонується в перекриття. Світловий (корисний) отвір не зменшується конструкцією, оскільки кришка повністю виймається.
Спосіб 1: За розміром плитки (Рекомендований)
Щоб люк був невидимим і вам не довелося підрізати плитку, розраховуйте розмір так:
Габарит люка = (Розмір плитки × К-сть штук) + Шви + 20 мм
Приклад: Якщо у вас плитка 600х600 мм і ви хочете, щоб кришка складалася рівно з однієї плитки, замовляйте люк із зовнішнім габаритом 620х620 мм (або найближчий стандартний).
Спосіб 2: По готовому отвору
Якщо дірка у підлозі вже є:
- Розмір люка має бути більшим за монтажний отвір на 100 мм (по 50 мм на сторону для опори).
- Наприклад, якщо отвір у бетоні 500х500 мм, вам потрібен люк 600х600 мм.

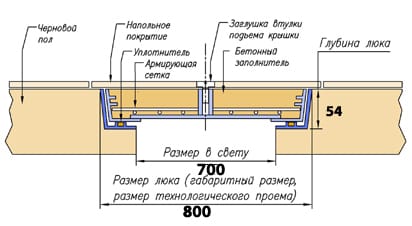

⚠️ Глибина посадки: Для встановлення люка вам знадобиться заглиблення 54 мм (висота рами). У зоні “вух” кріплення — 74 мм.

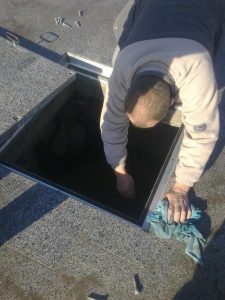

🛠 Інструкція зі встановлення люка «Легкий»
1. Підготовка основи
Підготуйте в бетонному перекритті посадкове місце. По периметру вашого отвору має бути вибрано заглиблення (сходинка) для встановлення рами. Залиште простір для бетонного розчину (мінімум 50-100 мм навколо рами).
2. Фіксація рами
- Вставте лоток у раму (монтаж проводиться у зборі!).
- Встановіть люк в рівень із чистовою підлогою. Важливо: верхній край алюмінієвого профілю має бути на одному рівні з майбутньою плиткою (якщо плитка клеїться всередину лотка).
- Забетонуйте раму зовні розчином.
- Увага: Заклейте видимі частини алюмінію та отвори для ручок малярським скотчем, щоб розчин не зіпсував вигляд та різьблення!

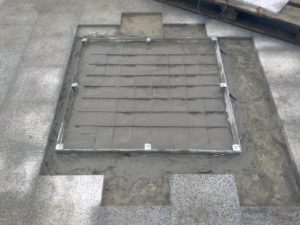

3. Заливка стулки (Лотка)
Не виймайте лоток із рами до повного висихання бетону!
- Покладіть на дно лотка армуючу сітку (піднявши її на 5 мм від дна).
- Залийте лоток стяжкою або керамзитбетоном (для полегшення ваги).
- Залиште місце (глибину) для наклеювання плитки.
4. Облицювання та Фініш
- Після висихання бетону (мінімум 3 доби) наклейте плитку всередині лотка та навколо люка.
- Очистіть щілину між рамою та кришкою.
- Викрутіть заглушки, вкрутіть ручки та спробуйте підняти люк.
⚠️ Важливі попередження
- Заборона наїзду: Люк пішохідний. Наїзд автомобіля призведе до деформації рами.
- Алюміній: Бережіть раму від ударів та подряпин під час монтажу.
- Електрика: Не встановлюйте люк у місцях можливого пробою “блукаючих струмів” (це руйнує алюміній).
Опції тип «Легкий»
| Найменування люка | Ширина х Висота, мм | Чистий доступ | Вартість, грн. з ПДВ | |
|---|---|---|---|---|
| 200х200 Ревізійний люк для підлоги, тип Легкий | 200х200 | 100×100 | 2040 | |
| 300х300 Ревізійний люк для підлоги, тип Легкий | 300х300 | 200×200 | 3010 | |
| 400х400 Ревізійний люк для підлоги, тип Легкий | 400х400 | 300×300 | 3980 | |
| 500х500 Ревізійний люк для підлоги, тип Легкий | 500х500 | 400×400 | 5400 | |
| 600х600 Ревізійний люк для підлоги, тип Легкий | 600х600 | 500×500 | 6690 | |
| 700х700 Ревізійний люк для підлоги, тип Легкий | 700х700 | 600×600 | 8085 | |
| 800х800 Ревізійний люк для підлоги, тип Легкий | 800х800 | 700×700 | 9630 | |
| 900х900 Ревізійний люк для підлоги, тип Легкий | 900х900 | 800×800 | 12400 | |
| 1000х1000 Ревізійний люк для підлоги, тип Легкий | 1000х1000 | 900×900 | 16650 | |
| Не знайшли потрібний розмір? | ||||
| Підлогові алюмінієві заповнюються люки зі знімною кришкою і гумовим ущільнювачем призначені для монтажу до будь-яку міцної плоску горизонтальну поверхню (металеві конструкції, цегла, бетон, дерево і ін.) Крім того, в комплект люка входить оцинкована сітка з клітинкою 50х50 мм. Вона застосовується для армування суміши, яка заповнює кришку люка. | ||||
Можливо, Вас зацікавить:

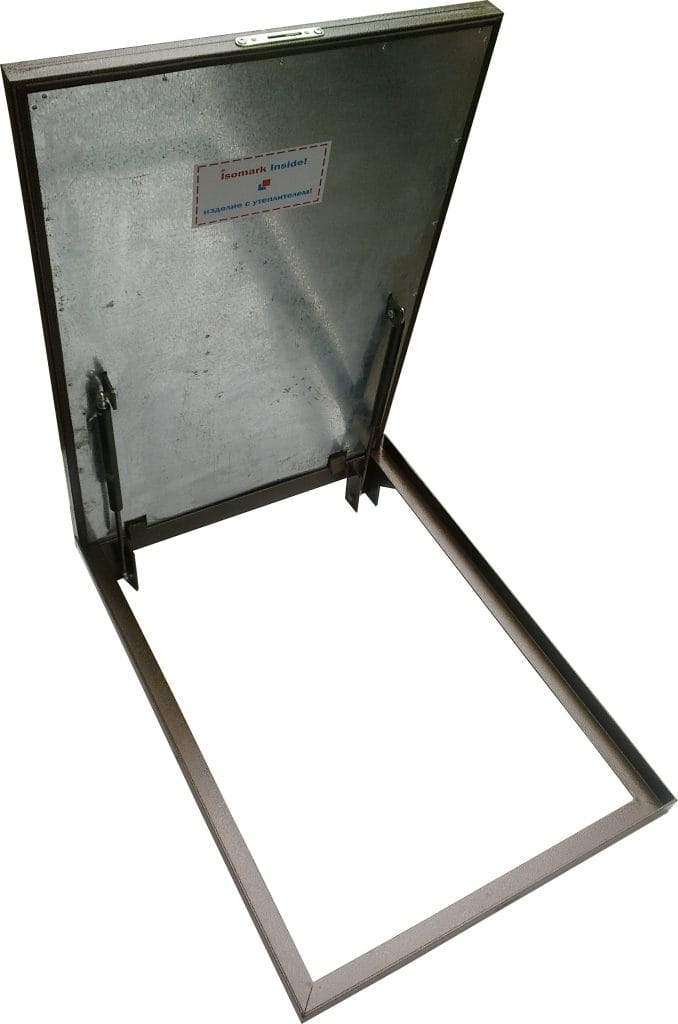

Невидимий підлоговий люк-самопідйомник на німецьких газових амортизаторах. Кришка відкривається плавно і без зусиль — одним натисканням. Теплоізоляція URSA, товщина оздоблення до 30 мм, 2 замки, гаряче цинкування на замовлення. Розміри від 600×600 до 1000×1000 мм. Для дому, офісу та вулиці.
