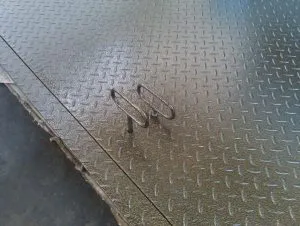

Люк підлоговий «Лайт Плюс»
Видимий підлоговий люк з алюмінієвою кришкою для торгових центрів, офісів, аеропортів та громадських приміщень. Рифлена поверхня, герметичний ущільнювач, навантаження 150 кг/м². Не іржавіє. Розміри від 200×200 до 900×900 мм. Виготовляється під замовлення за 10 днів.
Основні характеристики
| Матеріал: | Алюміній |
| Навантаження: | 150 кг/м² |
Люк видимий підлоговий тип «Лайт Плюс» — це алюмінієвий підлоговий люк зі знімною видимою кришкою, створений для організації надійного та легкого доступу до інженерних комунікацій у підлозі. Не потребує додаткового облицювання — встановлюється в отвір і одразу готовий до експлуатації.
Найчастіше цей люк обирають для торгових центрів, офісів, аеропортів, медичних установ та інших приміщень загального користування. Також підходить для вулиці під навісом за умови відсутності прямого попадання води.
Особливості конструкції
- Матеріал: Вся конструкція виготовлена з алюмінію — не іржавіє, не потребує фарбування, довговічна.

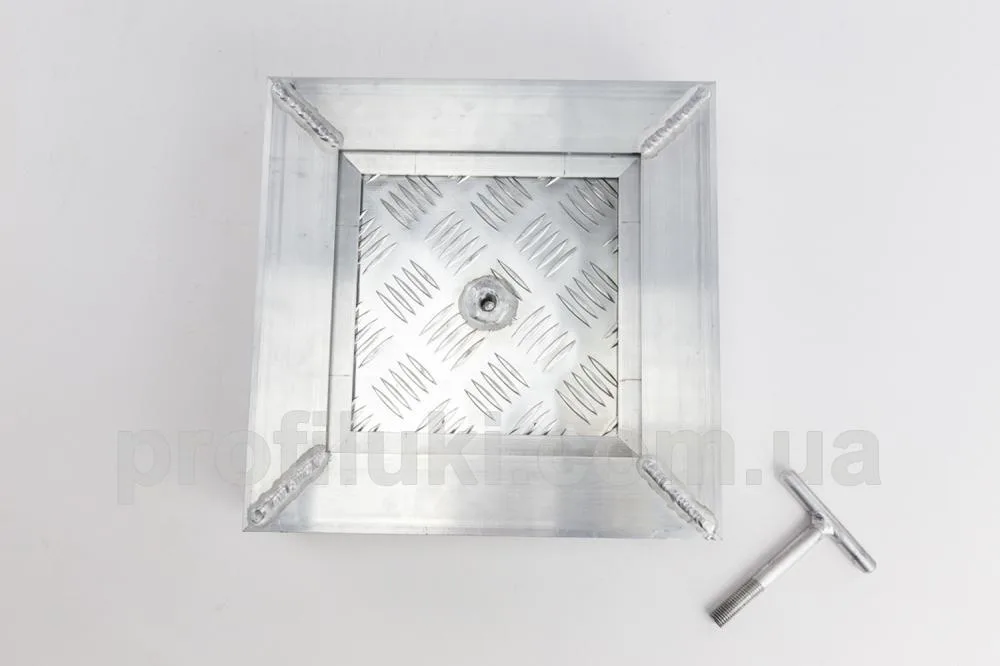

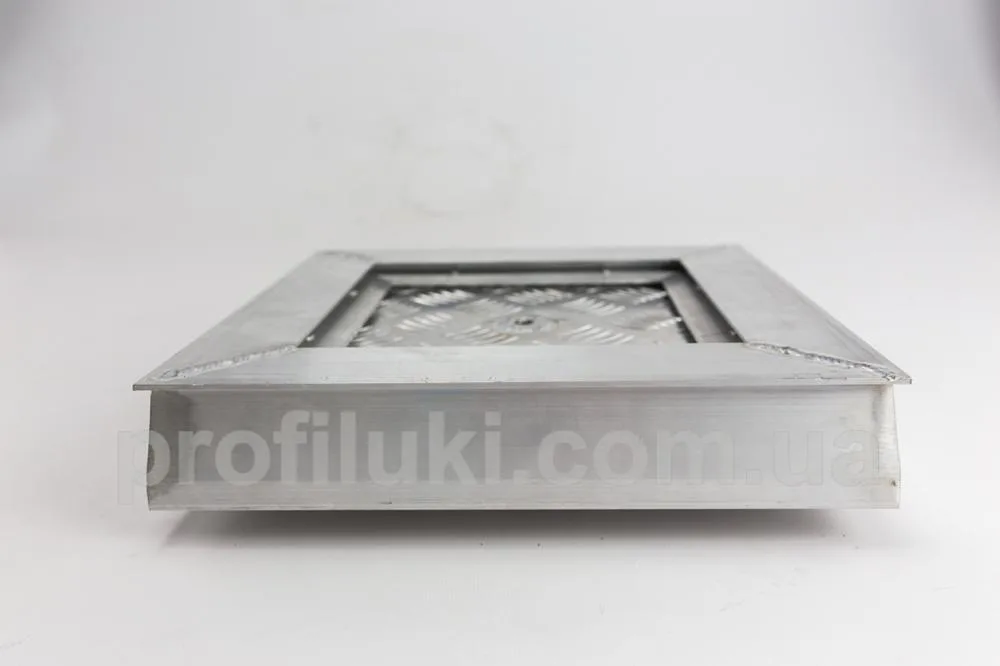

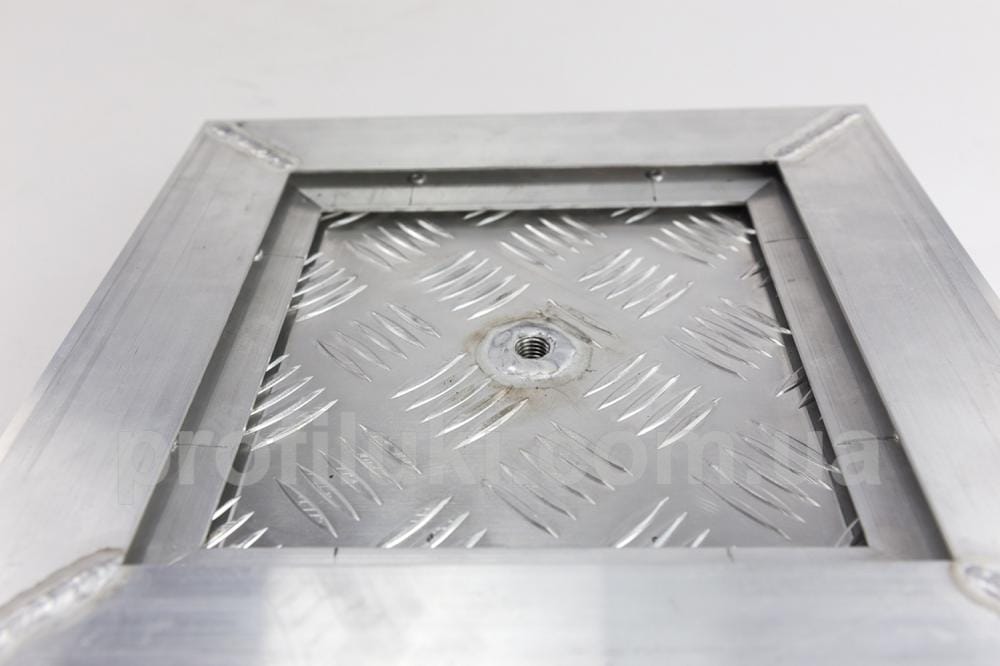

- Рама: Подвійний куточок 20×20×2 мм. Зовнішня частина забезпечує надійну фіксацію при бетонуванні. По кутах — трикутні пластини 40×40×55 мм з різьбою для кріплення кришки.

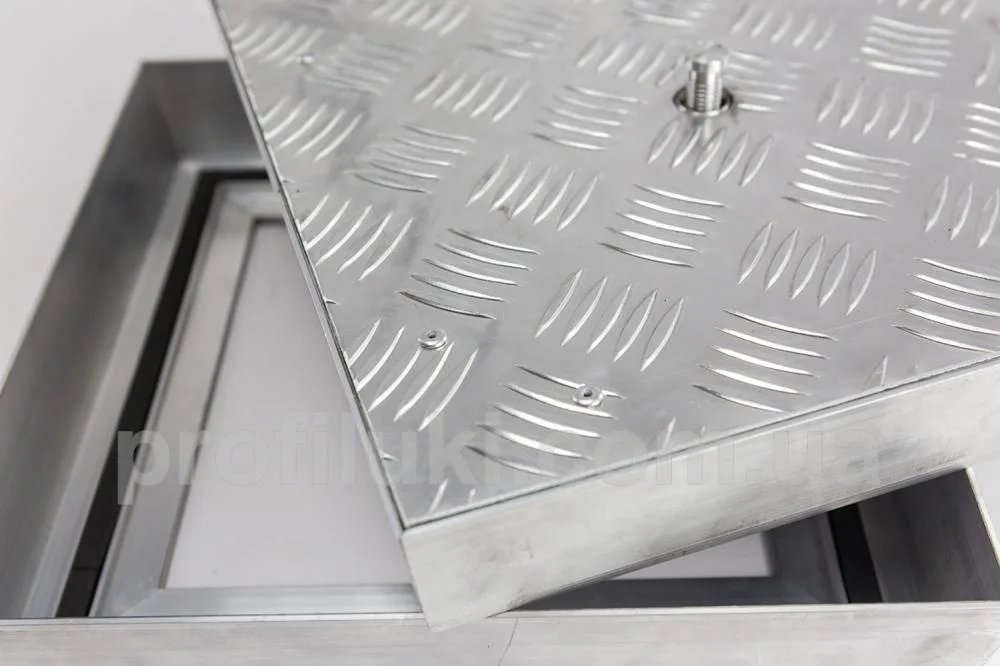

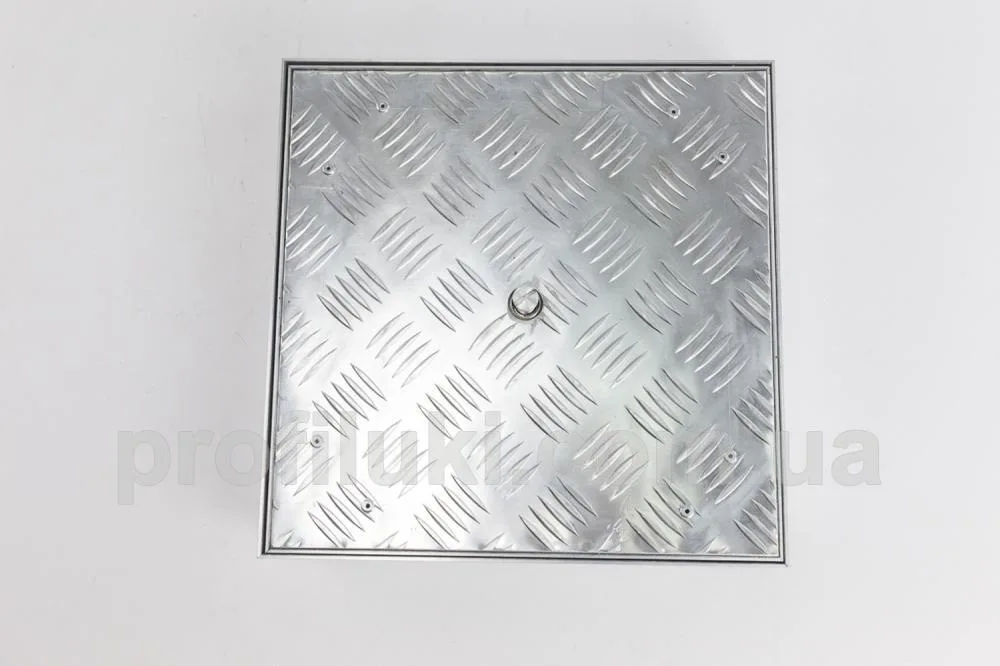

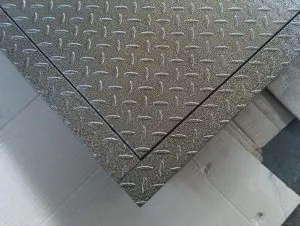

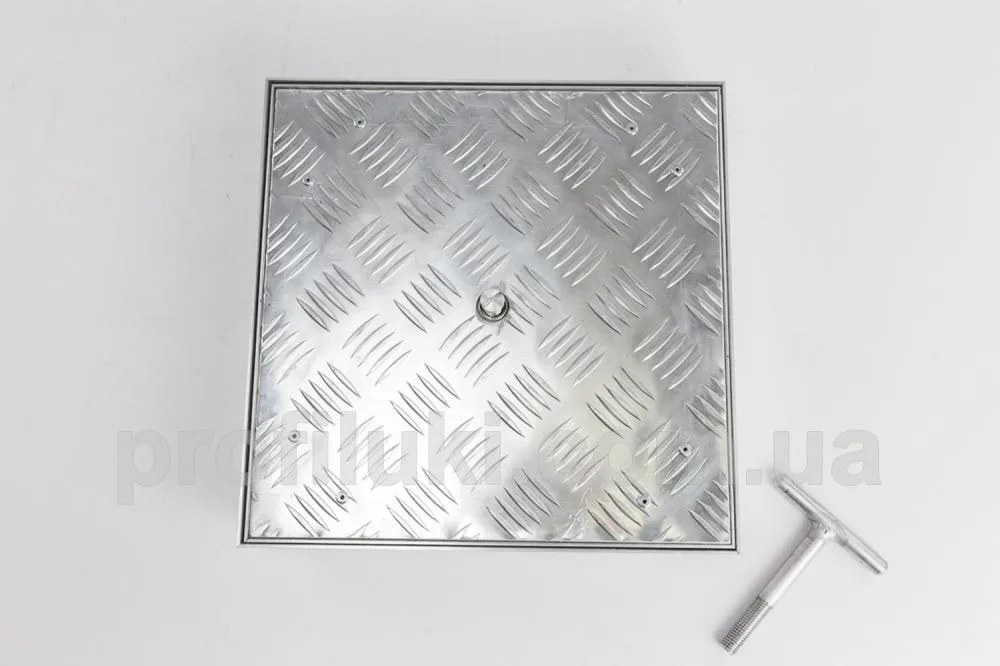

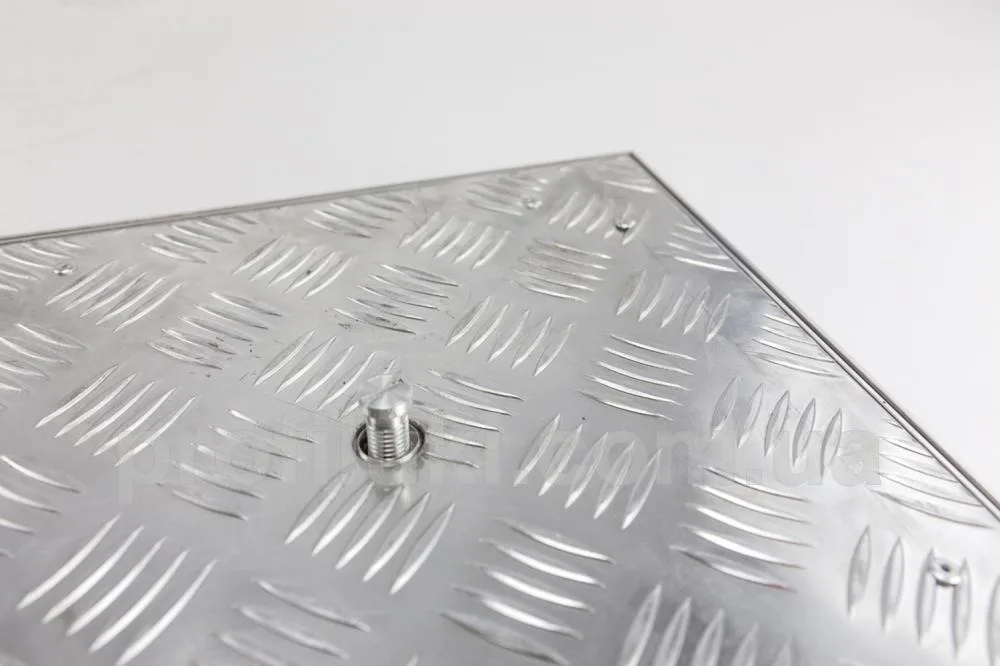

- Кришка: Рифлений алюмінієвий лист з поперечними ребрами жорсткості. Легка, міцна, стійка до навантажень.
- Герметичність: Поліуретановий ущільнювач по периметру рами + чотири фіксуючих болти по кутах. Захист від води, запахів і пилу. Зазор між рамою і кришкою — 1,5 мм.
- Зварювання: Всі шви з’єднані аргонодуговим методом — надійні та малопомітні.
- Навантаження: До 150 кг/м² — можна вільно ходити.
Як відкривається?

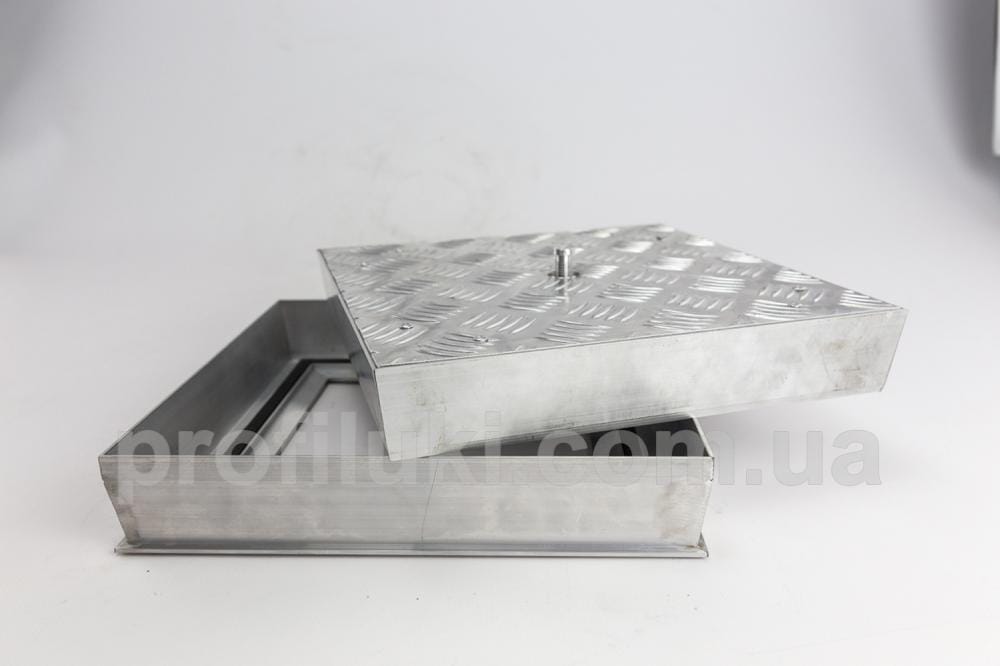

Кришка повністю знімна, петель немає:
- Викручуєте фіксуючі болти з кутових отворів.

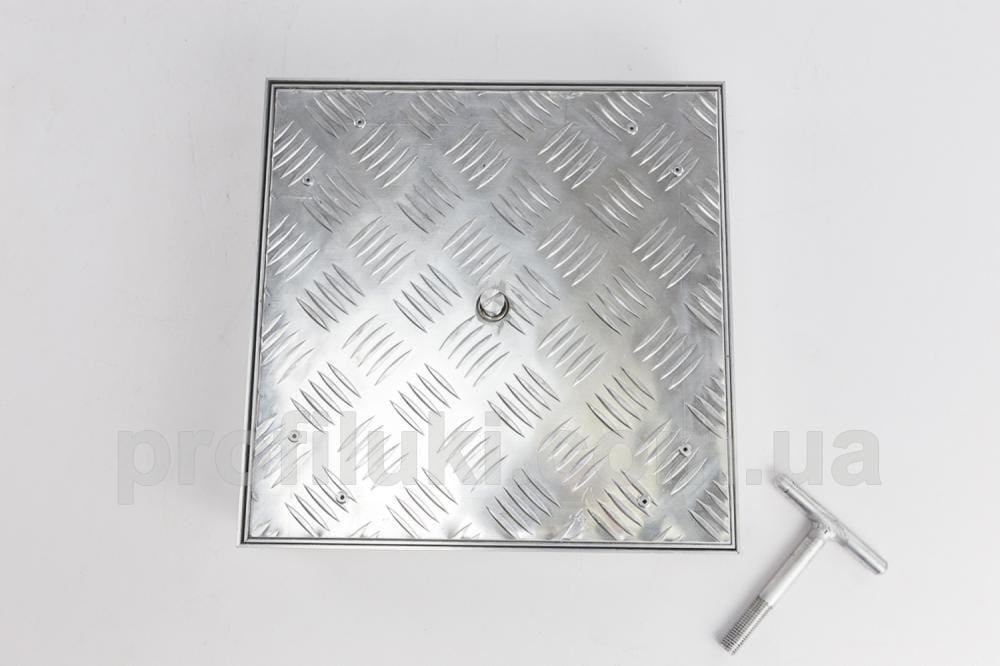

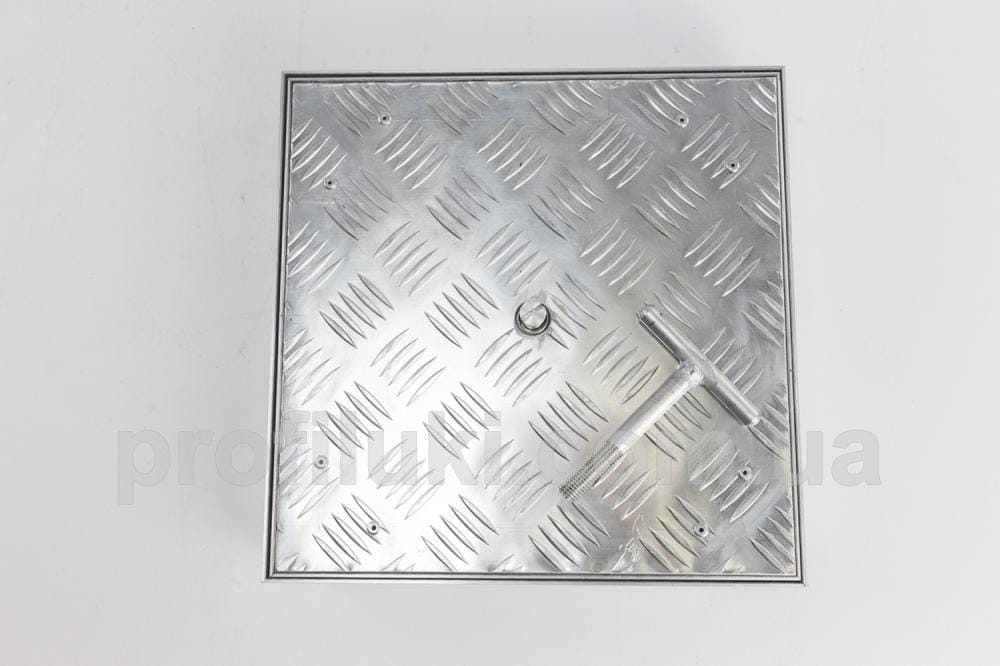

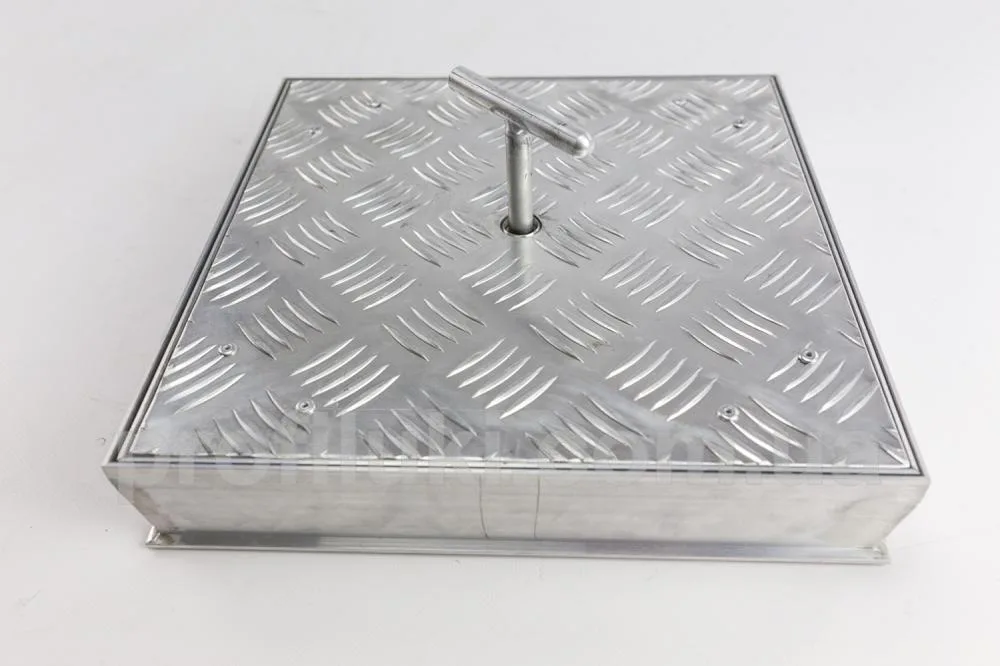

- Вкручуєте підйомні ручки (у комплекті) по діагоналі в ті самі отвори.
- Піднімаєте кришку вгору та відставляєте вбік.
Закриття — у зворотному порядку: кришку укладаєте в раму, викручуєте ручки, вкручуєте болти.
Комплектація
Люк — 1 шт., підйомні ручки — у комплекті, інструкція з монтажу — 1 шт., упаковка.
⚠️ Важливо
- Навантаження понад 150 кг/м² може призвести до деформації рами — кришка не відкриється.
- Наїзд автомобіля категорично заборонений.
- Не підходить для прямого контакту з водою (вулиця без навісу).
📐 Як підібрати розмір
Люк «Лайт Плюс» виготовляється під замовлення. Вкажіть посадковий розмір (розмір отвору в підлозі) — інші розміри розраховуються автоматично:
- Чистий (світловий) отвір: посадковий розмір − 80 мм по кожній стороні.
- Габаритний розмір люка: посадковий розмір + 60 мм по кожній стороні.
- Глибина конструкції: 20 мм (30 мм у зоні болтів кріплення кришки).
- Зазор рама/кришка: 1,5 мм.
Таблиця стандартних розмірів
| Посадковий розмір (Ш×Д) | Чистий отвір (Ш×Д) | Габарит люка (Ш×Д) |
|---|---|---|
| 300×300 | 220×220 | 360×360 |
| 400×400 | 320×320 | 460×460 |
| 500×500 | 420×420 | 560×560 |
| 600×600 | 520×520 | 660×660 |
| 700×700 | 620×620 | 760×760 |
| 800×800 | 720×720 | 860×860 |
| 900×900 | 820×820 | 960×960 |
💡 Індивідуальне замовлення: Мінімальний розмір 200×200 мм, максимальний 900×900 мм. Виготовляємо будь-який розмір. Термін — 10 робочих днів.
🔧 Монтаж люка «Лайт Плюс»
Люк встановлюється зверху на отвір бетонного або іншого жорсткого перекриття. Монтаж можливий як всередині, так і зовні будівель (під навісом).
Підготовка отвору
- Підготуйте отвір правильної геометричної форми з кутами 90°.
- Перед встановленням обов’язково вийміть кришку люка — не укладайте її до повної установки рами.
- Підлогове покриття стелити тільки після встановлення люка.
Фіксація рами
- Встановіть люк зверху на перекриття так, щоб рама не закривала отвір.
- Слідкуйте, щоб рама була без перекосів і в одній площині з поверхнею підлоги.
- Закріпіть зовнішній виступ рами саморізами з кожного боку мінімум у двох місцях.
- Забетонуйте раму по контуру на всю висоту.
- Захистіть краї рами та заглушки від потрапляння бетонного розчину.
Завершення монтажу
- Після фіксації рами вставте кришку.
- Укладайте підлогове покриття.
- Не ходіть по люку протягом 3 діб після монтажу.
⚠️ Важливо: Перед закриттям перевірте, щоб на рамі не було сторонніх предметів, а ущільнювач був правильно вкладений.
Опції тип Під замовлення
|
Цей люк виготовляється лише під замовлення! Виготовляємо люки будь-яких розмірів під ваш проєкт — вкажіть потрібні параметри і ми зв'яжемося з вами |
|---|
