Люк підлоговий невидимий «Лайт Герметичний»

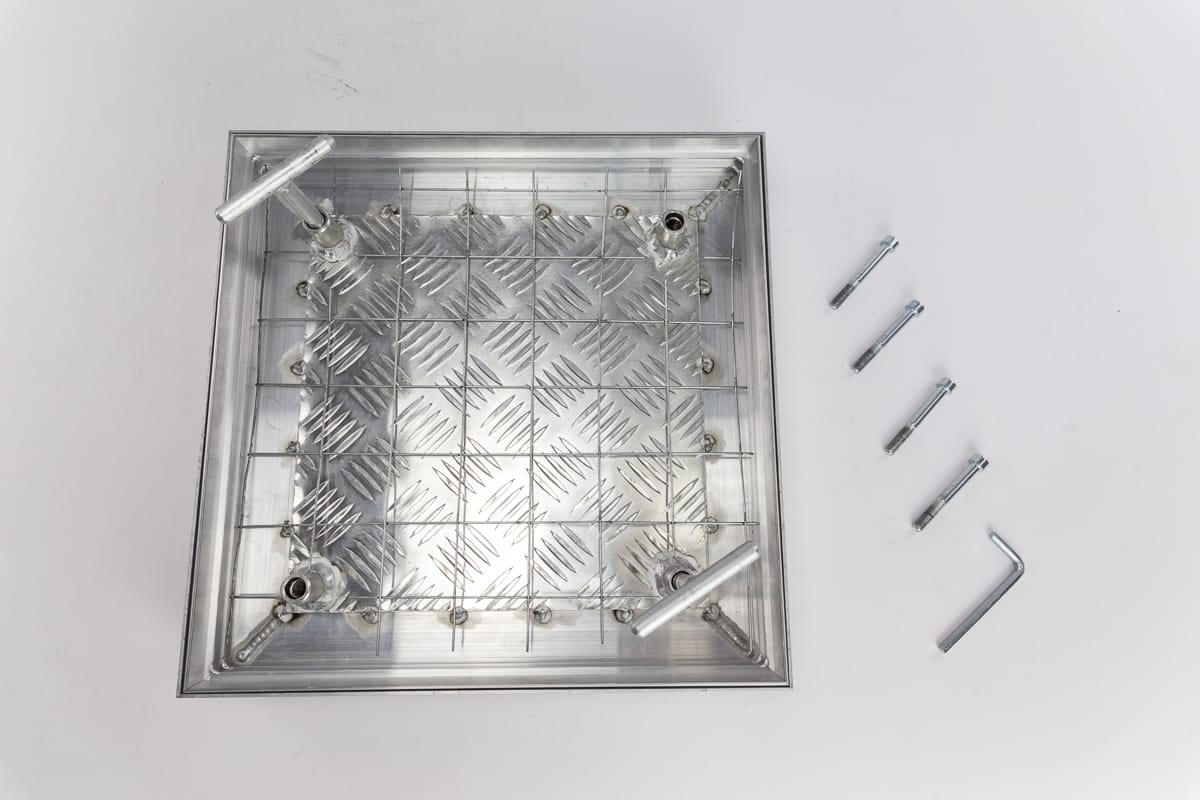

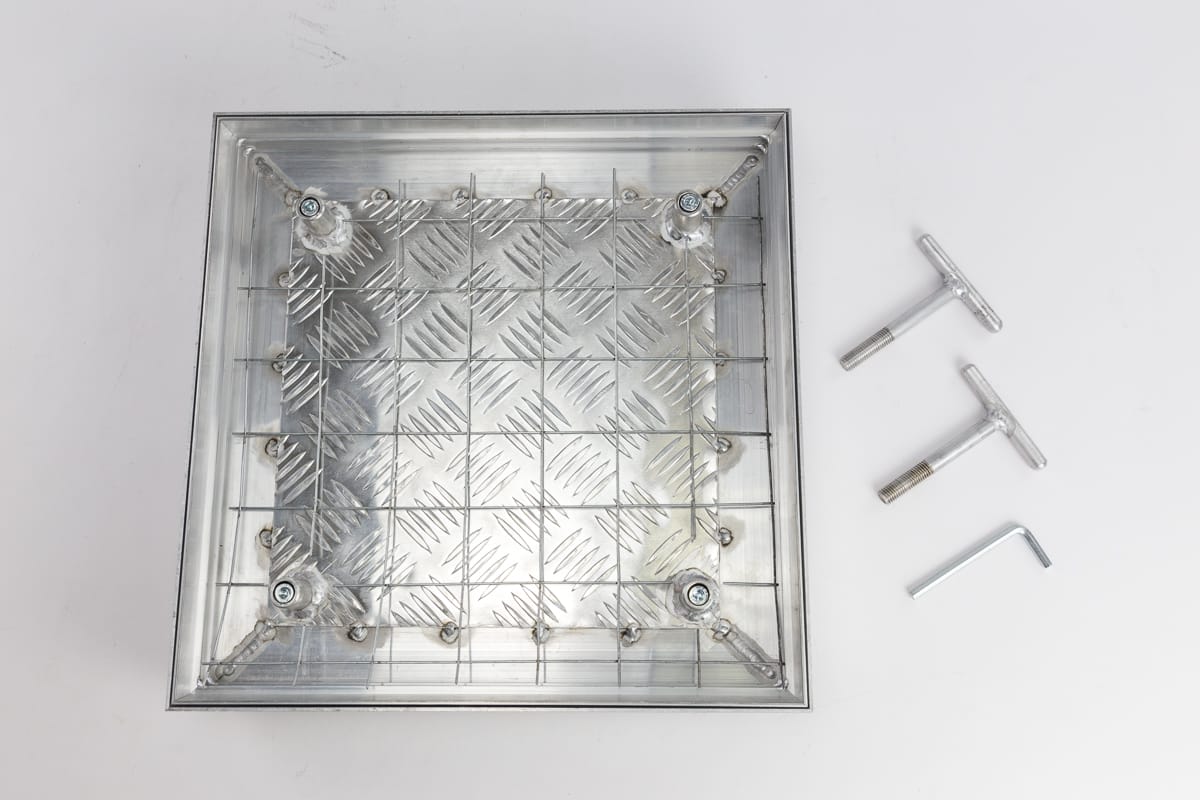

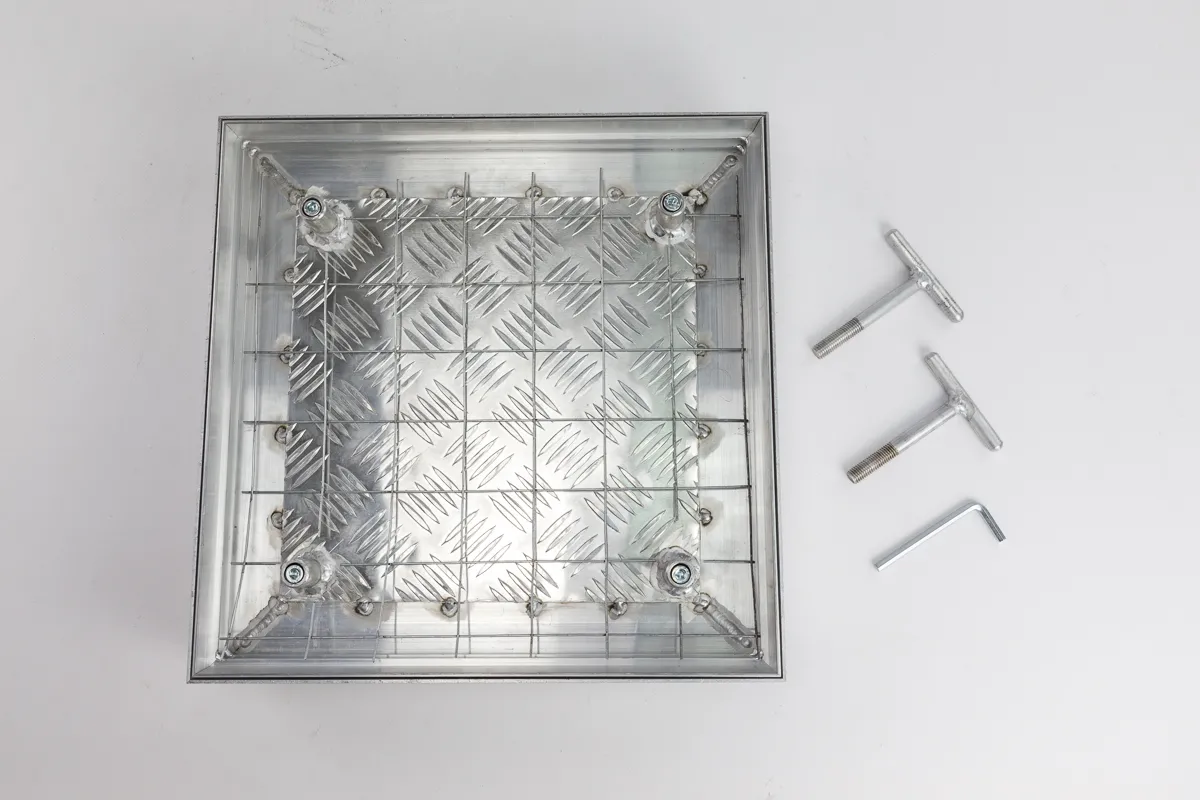

Герметичний підлоговий люк під плитку з алюмінію. Знімна кришка-лоток глибиною 40 мм під будь-який матеріал підлоги. Гумовий ущільнювач + притискні болти забезпечують повну герметичність — захист від води, запахів та пилу з підвалу.
Основні характеристики
| Матеріал каркасу: | Екструдований алюмінієвий профіль |
| Можливе оздоблення: | Важке (керамограніт 8-16 мм, подібні та легші) |

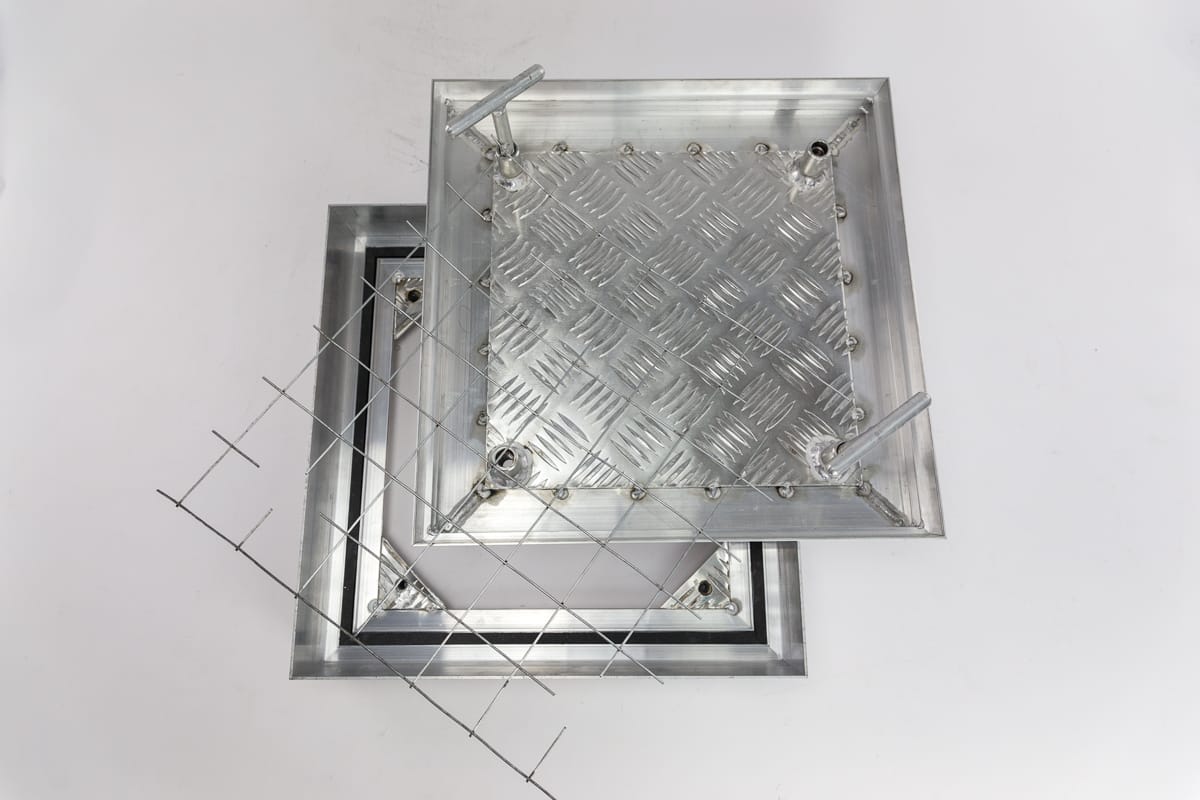

Модель «Лайт Герметичний» — це алюмінієвий підлоговий люк зі знімною кришкою-лотком та вбудованою системою герметизації. На відміну від базової моделі «Лайт», тут по периметру рами встановлений спеціальний гумовий ущільнювач, а кришка фіксується притискними болтами в чотирьох кутах — це створює надійний герметичний бар’єр.
Особливості конструкції

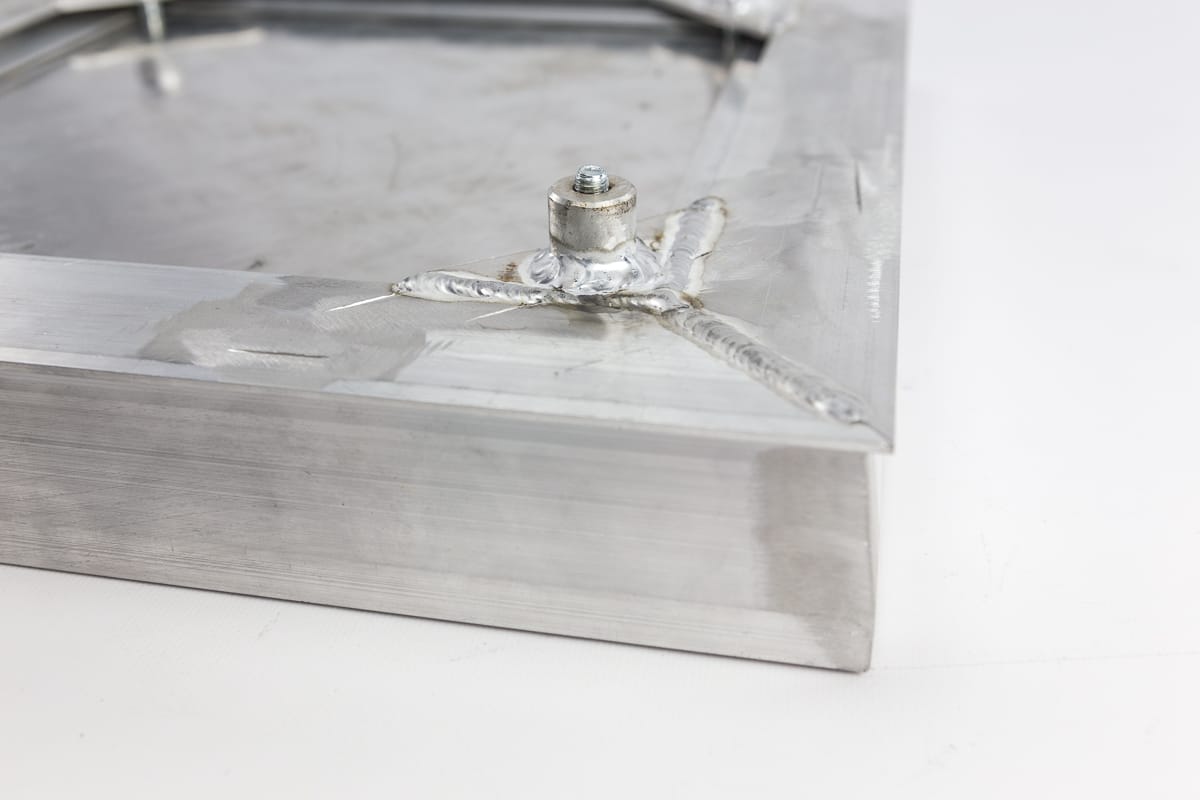

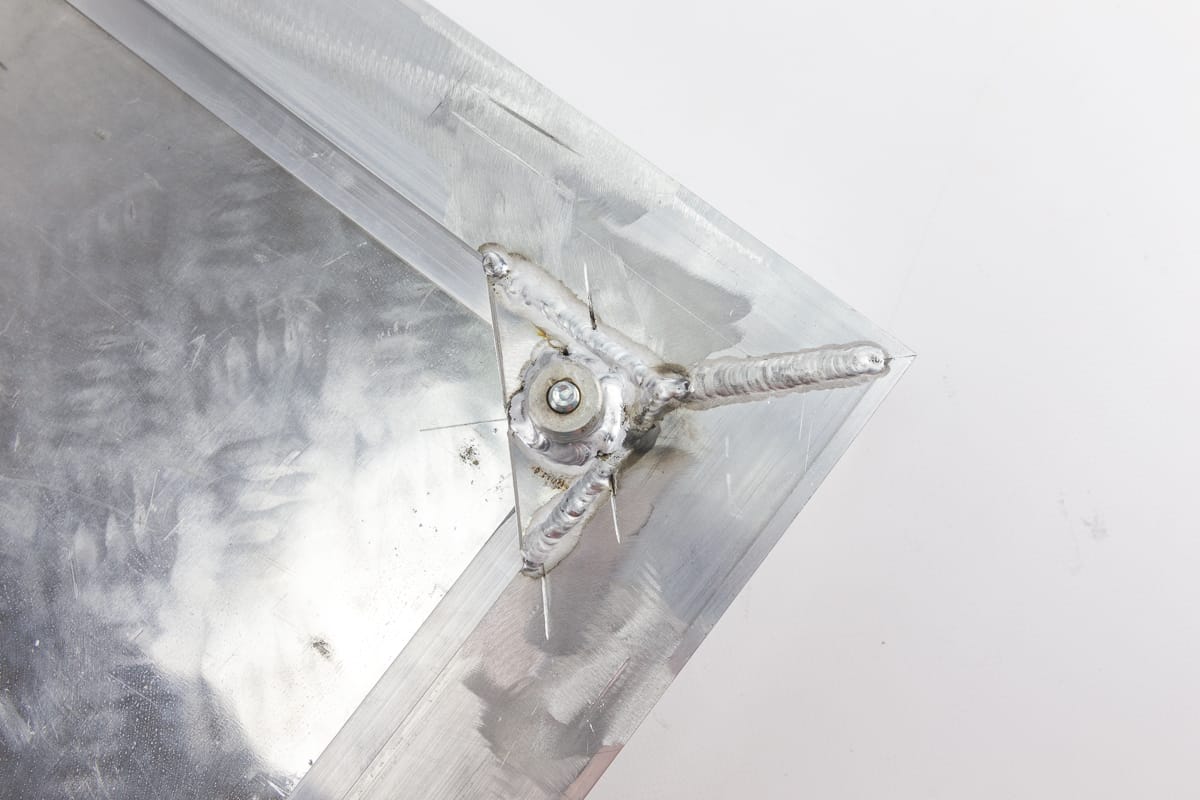

- Матеріал: Алюмінієвий профіль 3 мм, аргонне зварювання. Не іржавіє — підходить для вологих зон, басейнів та вулиці.
- Невидимість: Кришка-лоток глибиною 40 мм заповнюється плиткою, керамогранітом, мармуром або ламінатом. Після монтажу видно лише акуратний зазор 1,5 мм по периметру.

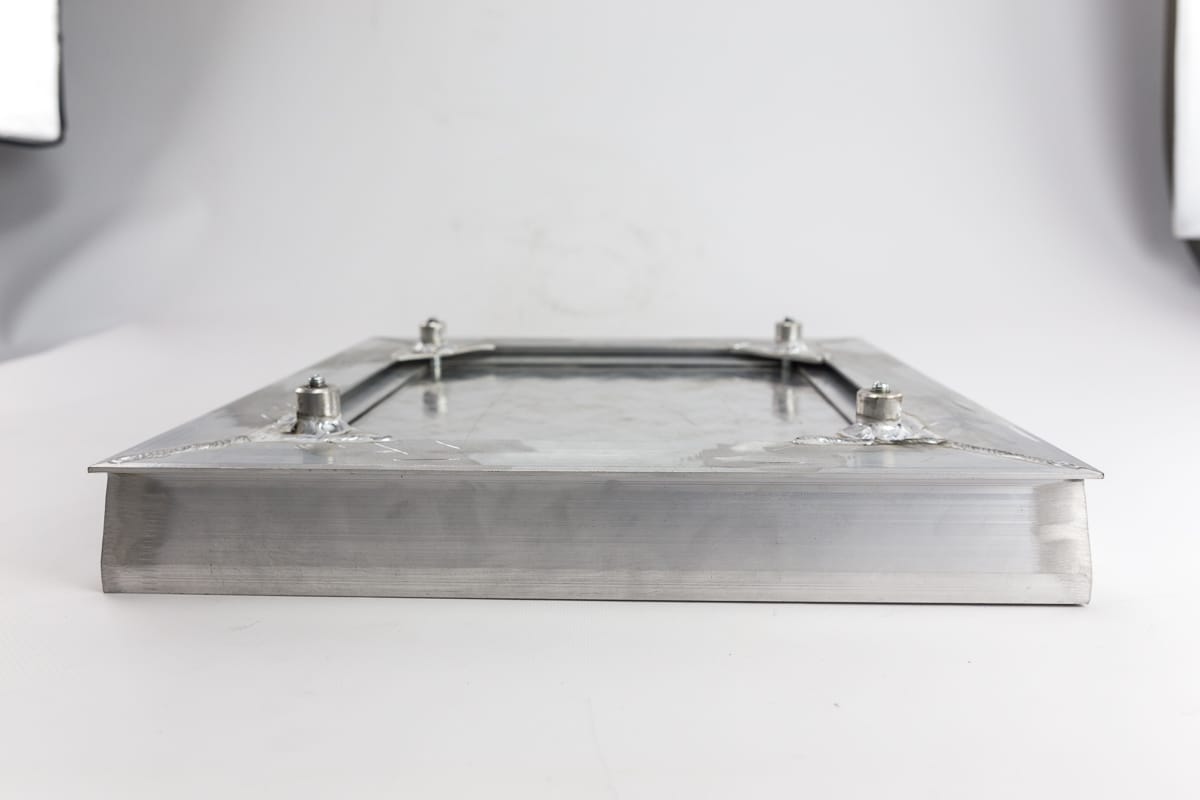

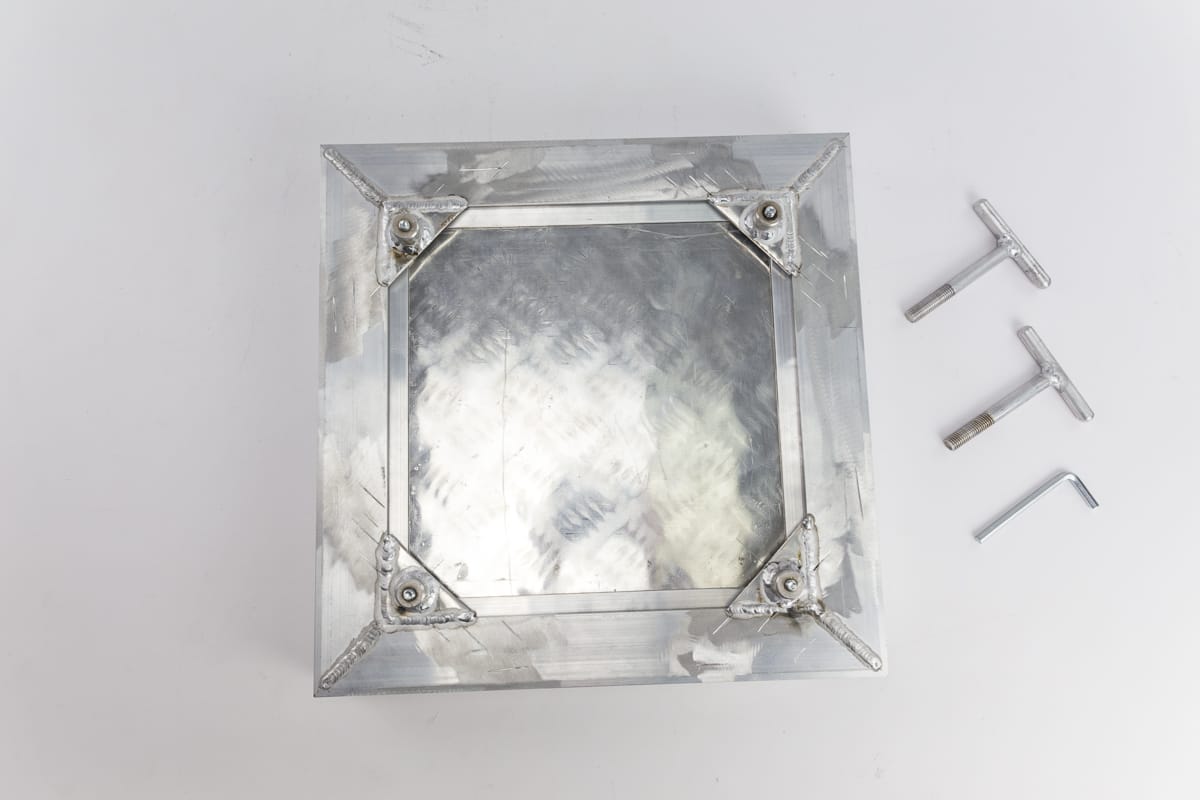

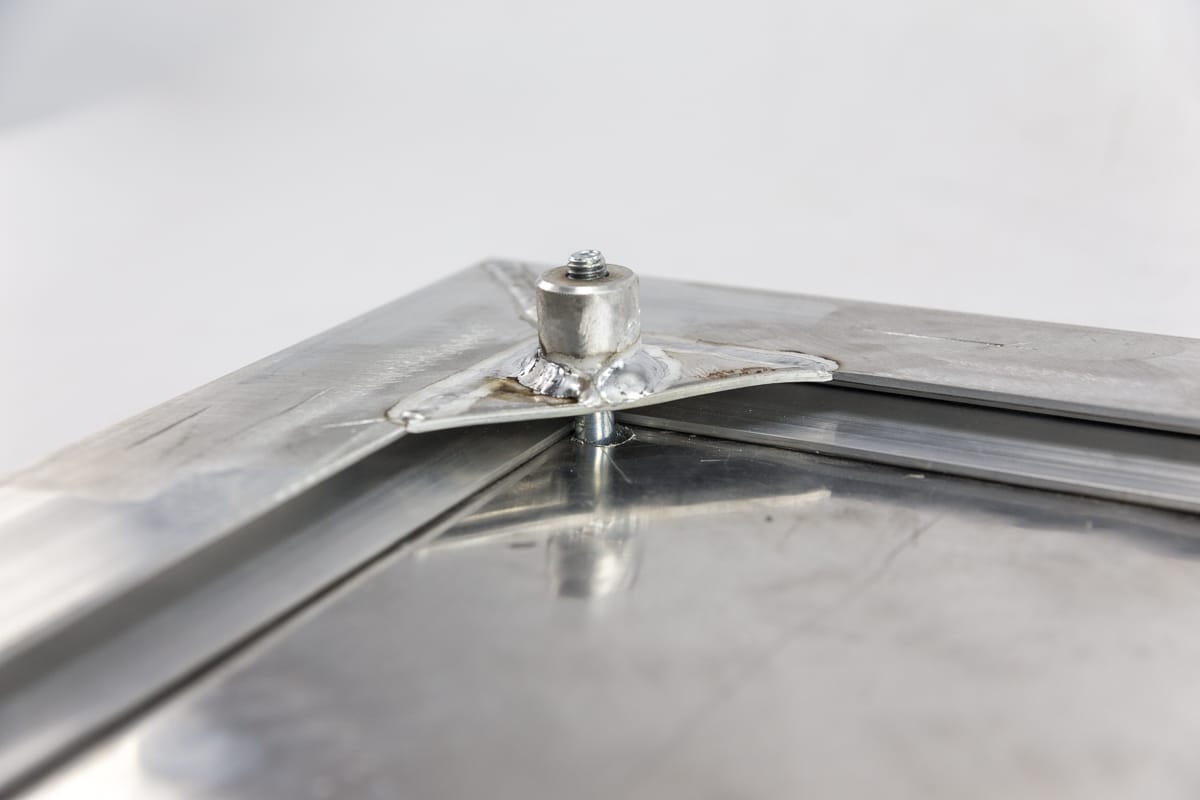

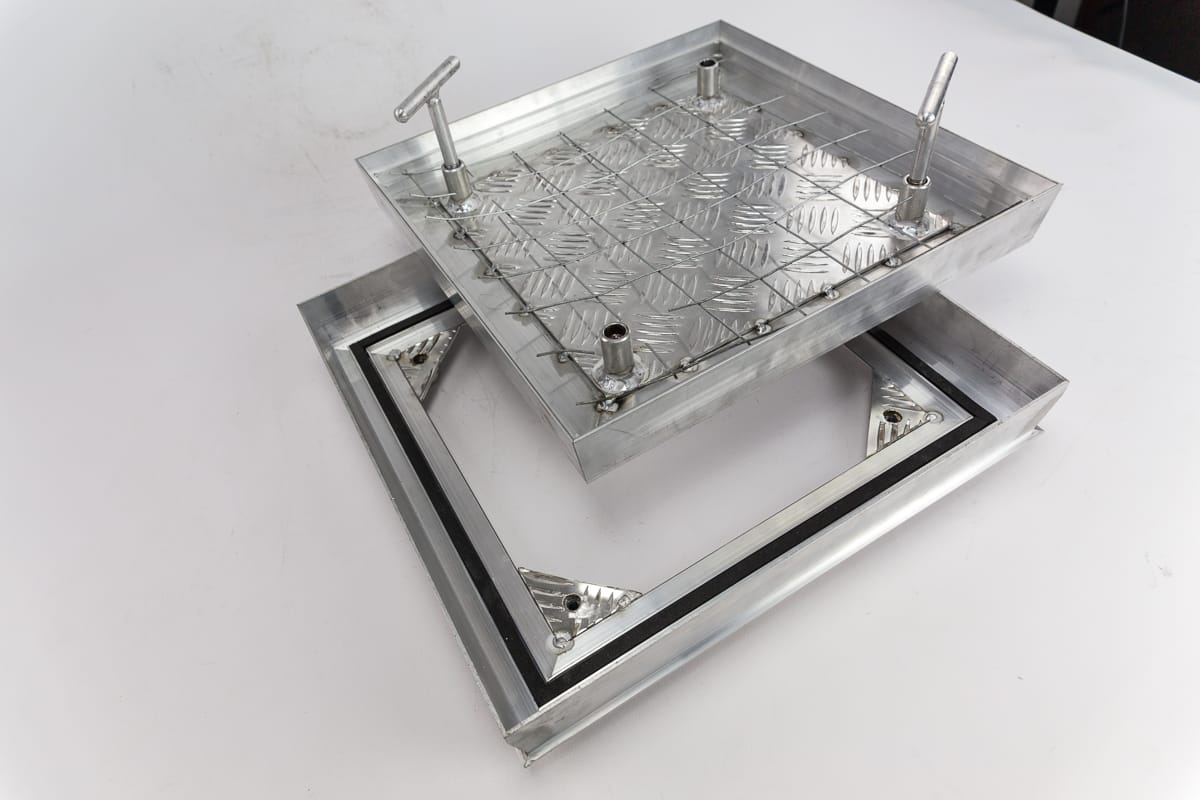

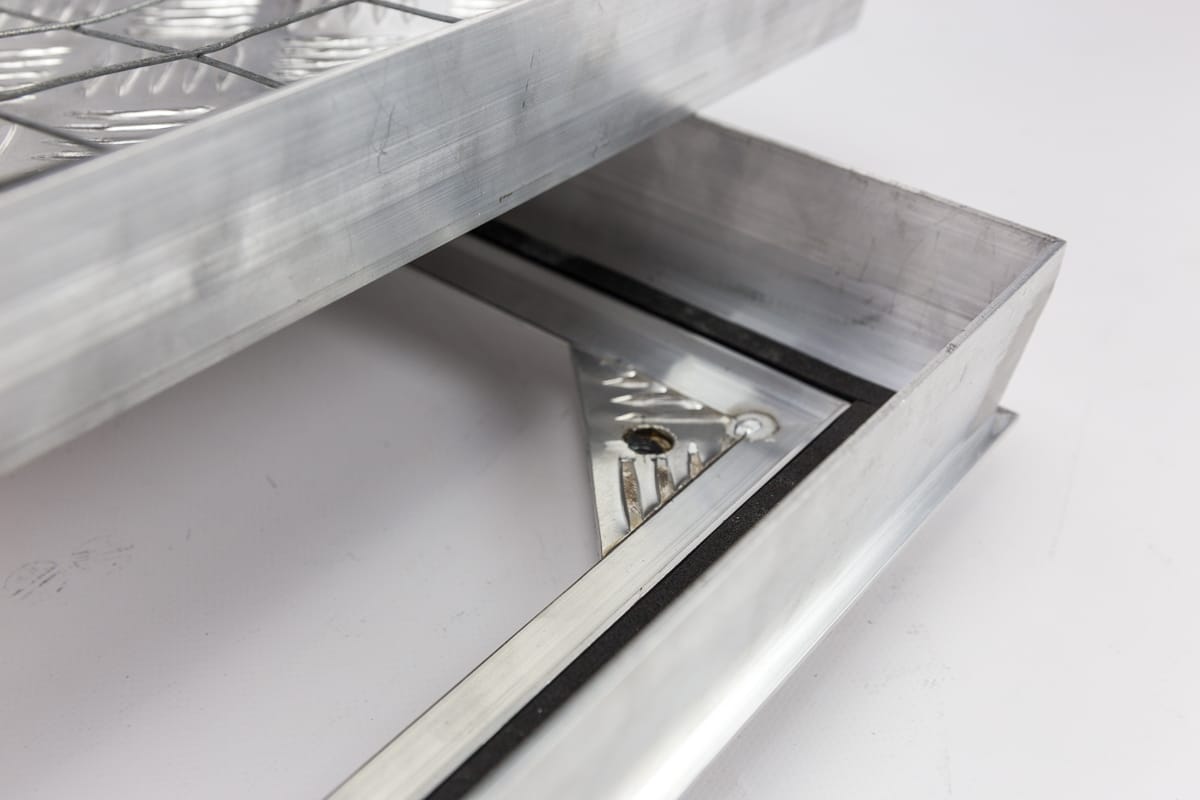

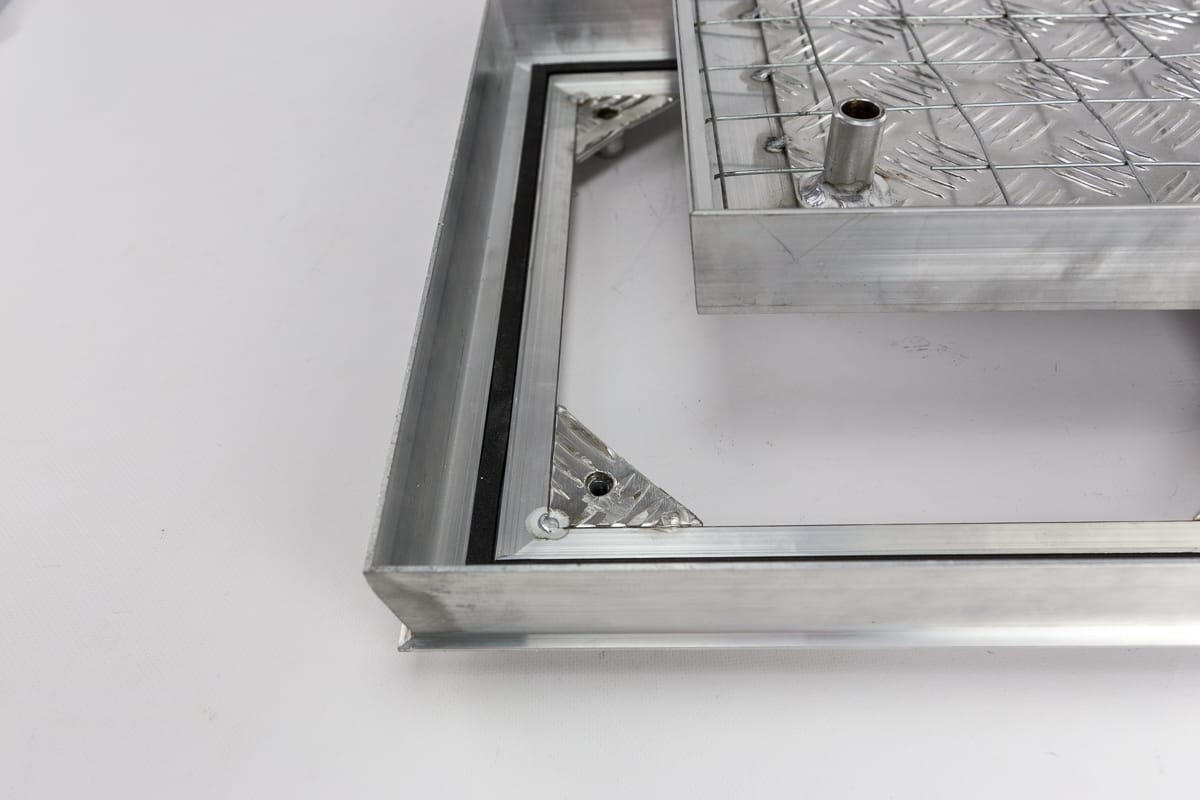

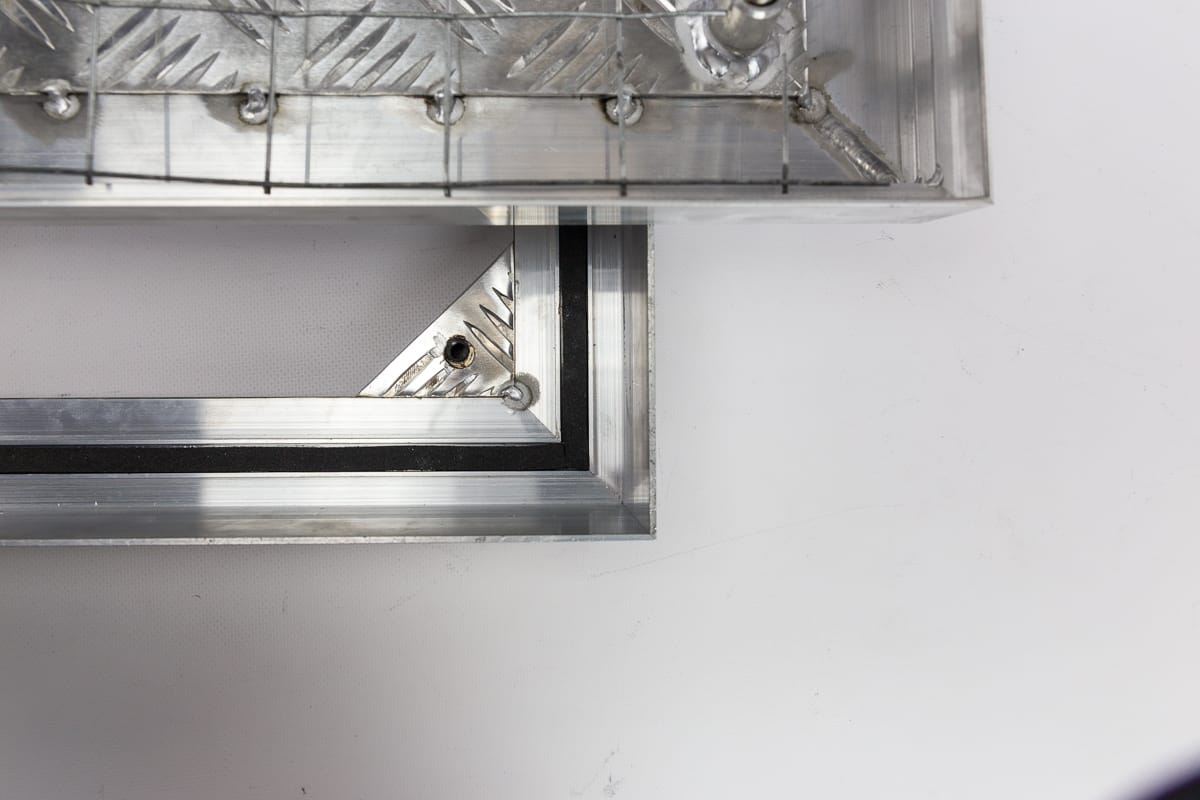

- Герметичність: Гумовий ущільнювач у посадковому місці рами + чотири притискних болти по кутах. Надійний захист від води, запахів, пилу та протягів з підвалу.
Як відкривається?
Петель немає — кришка повністю знімається:

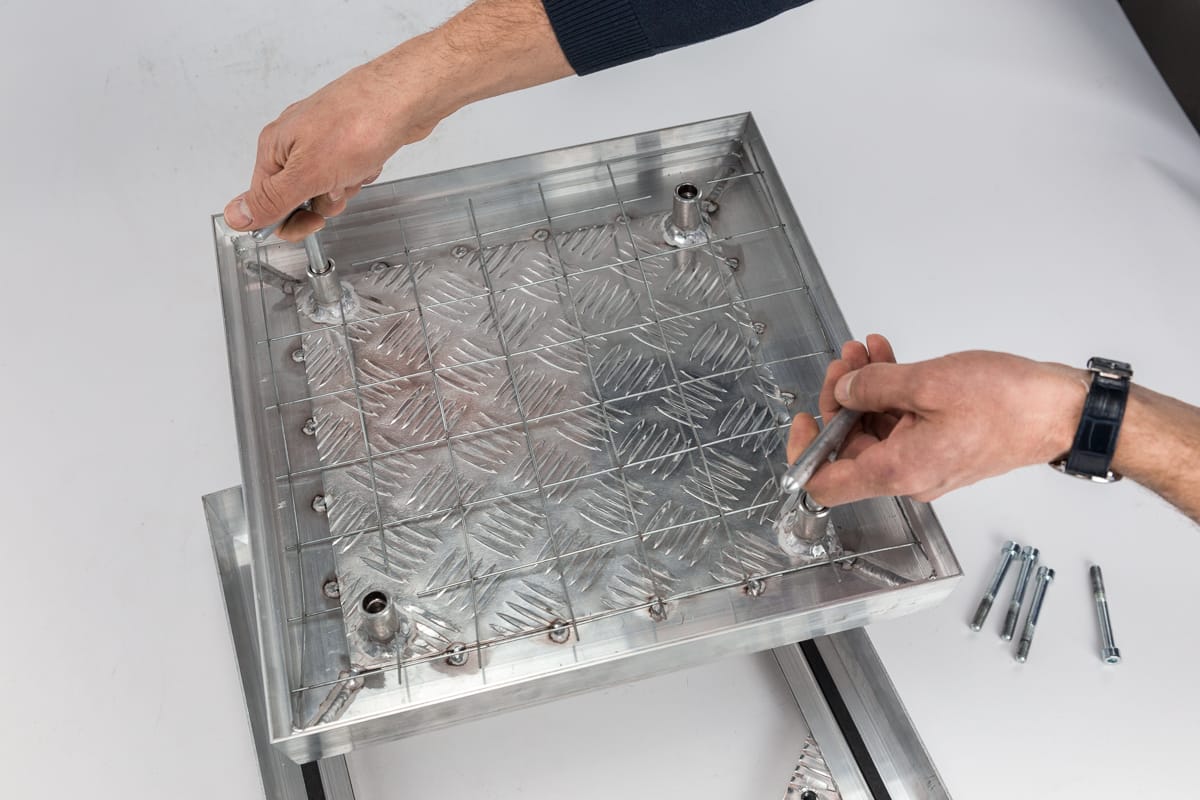

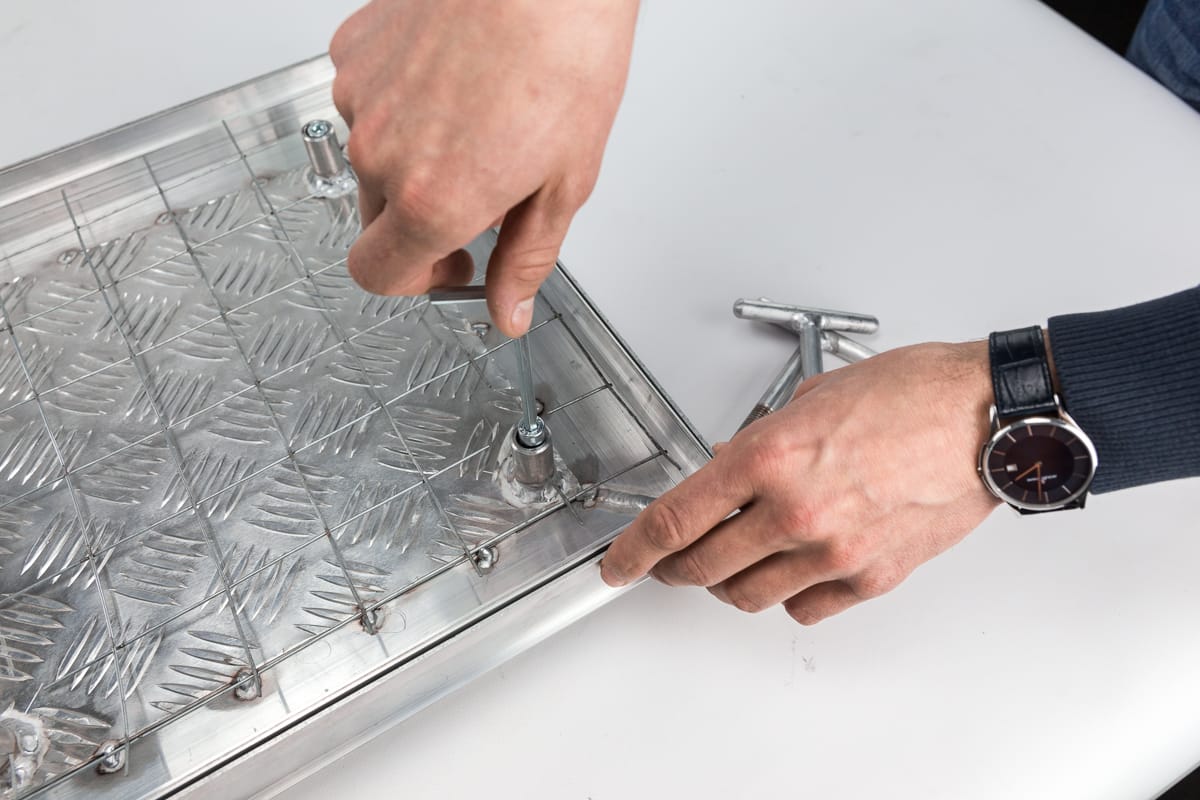

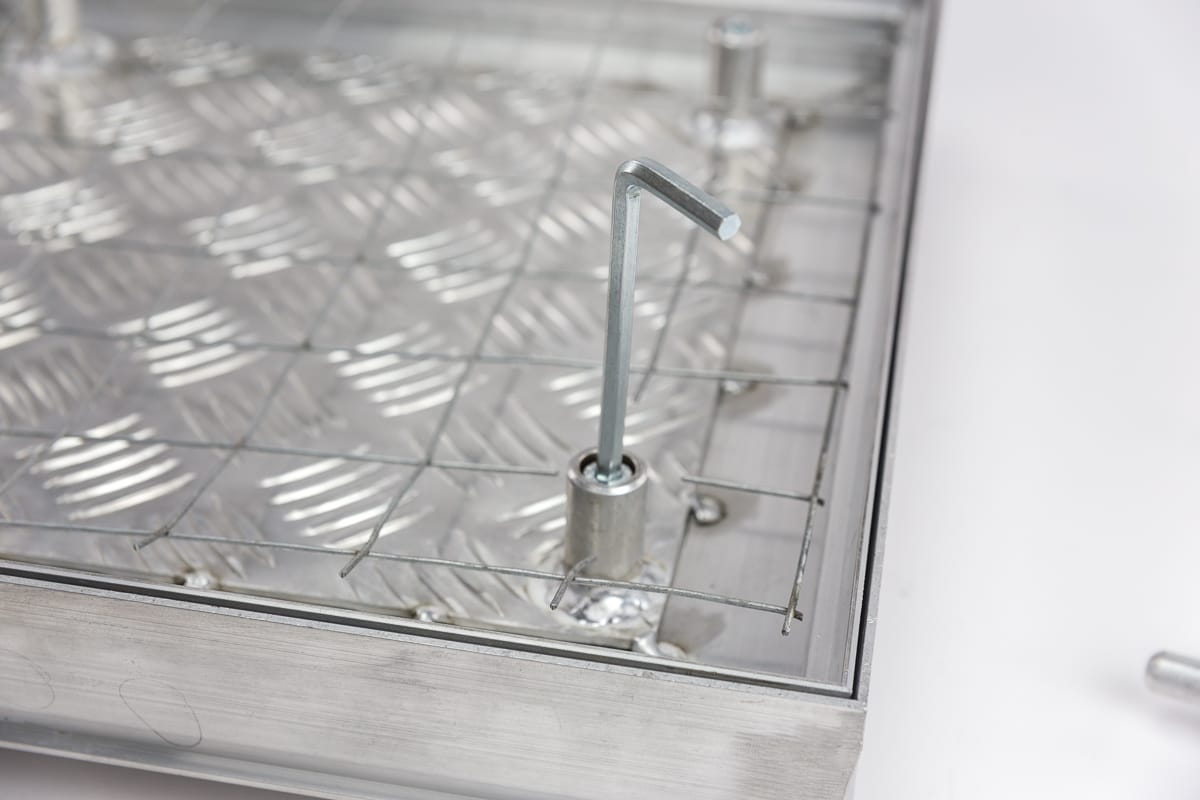

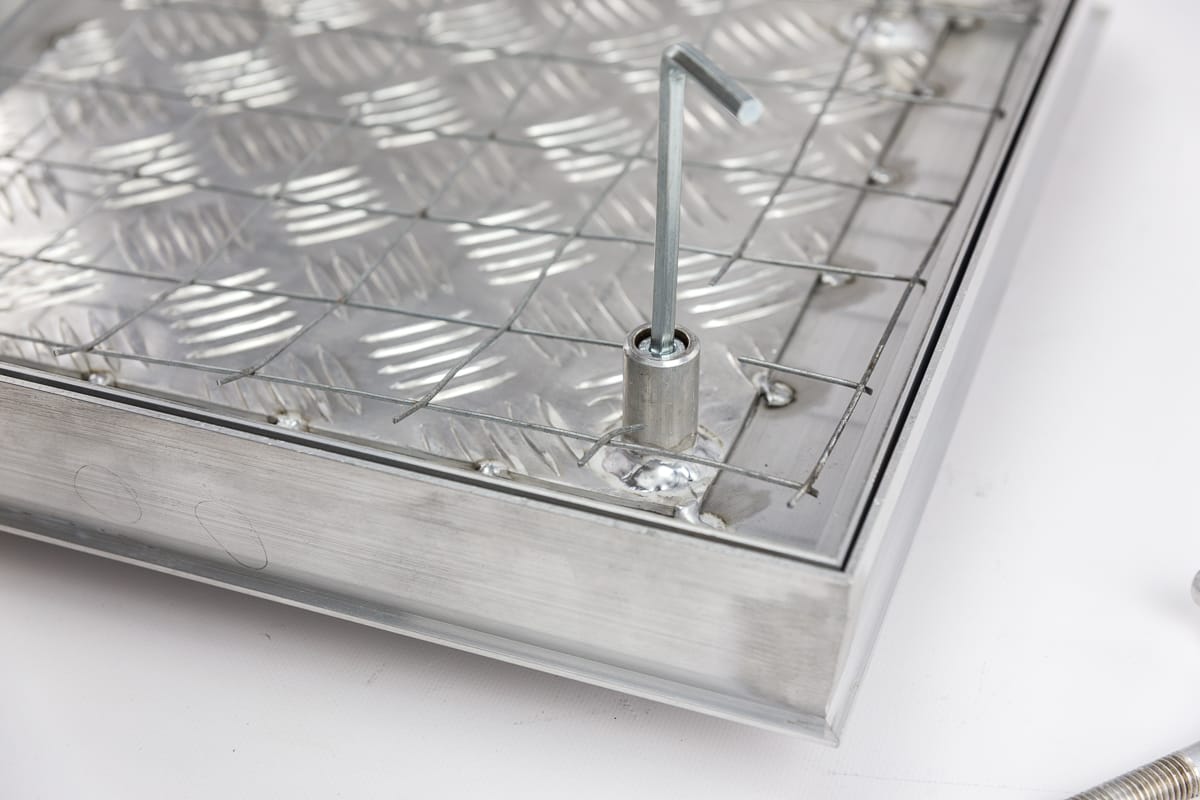

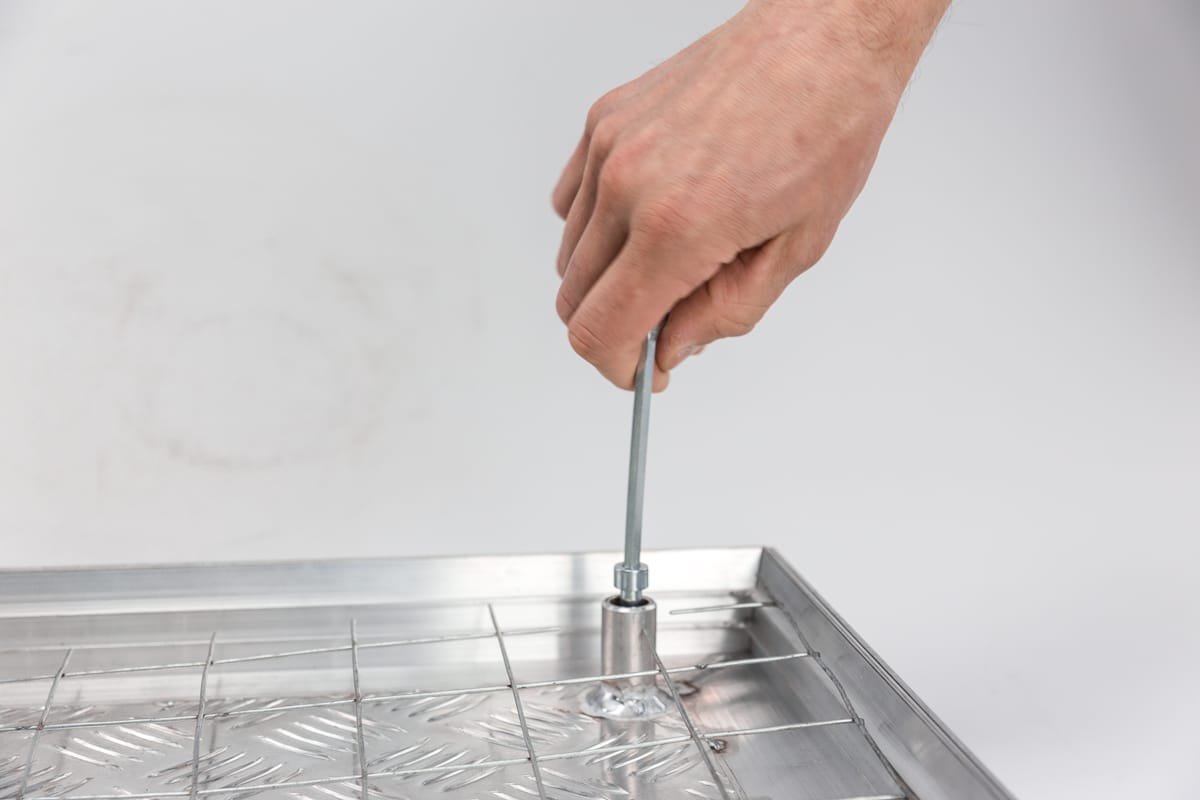

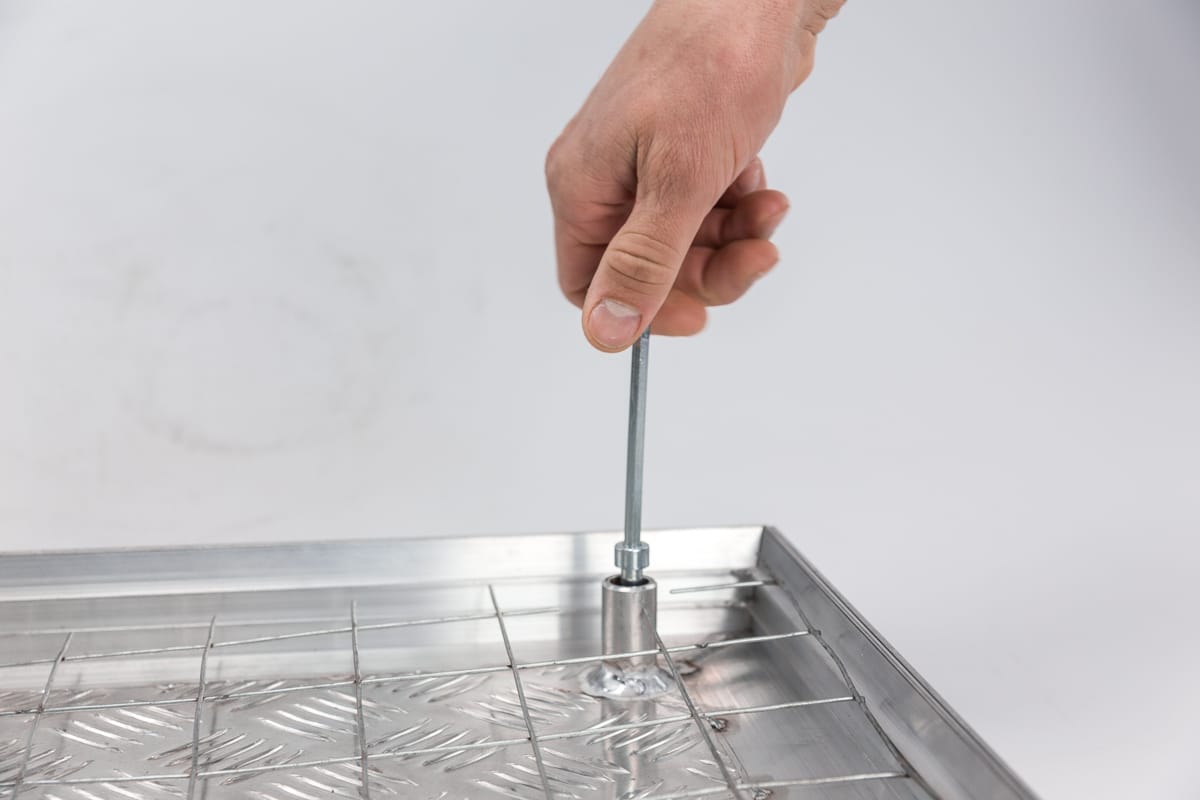

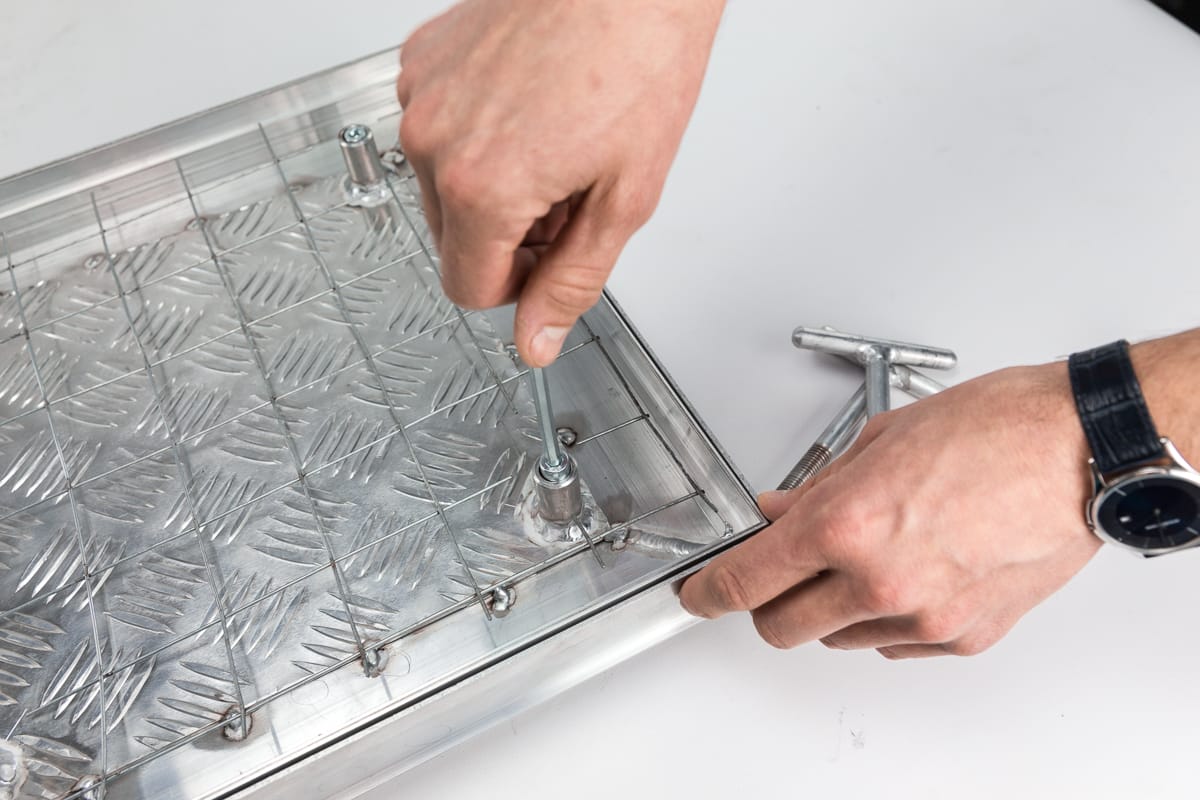

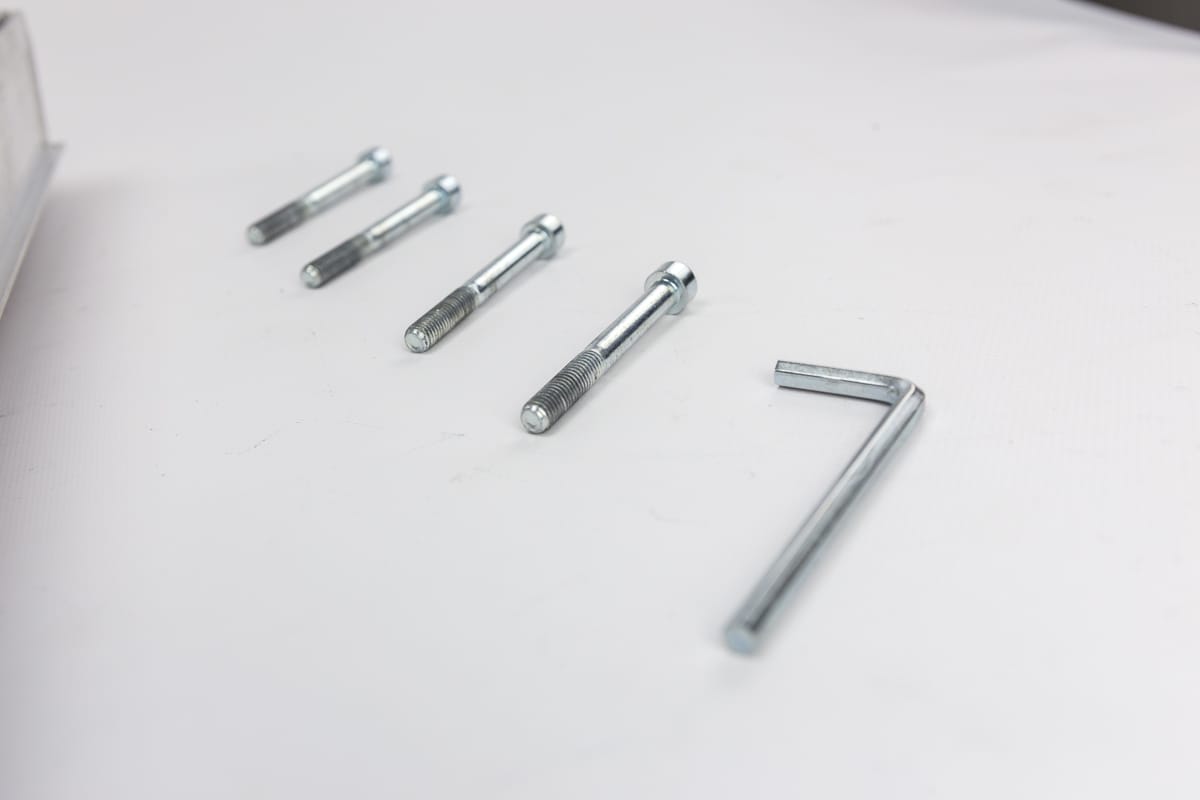

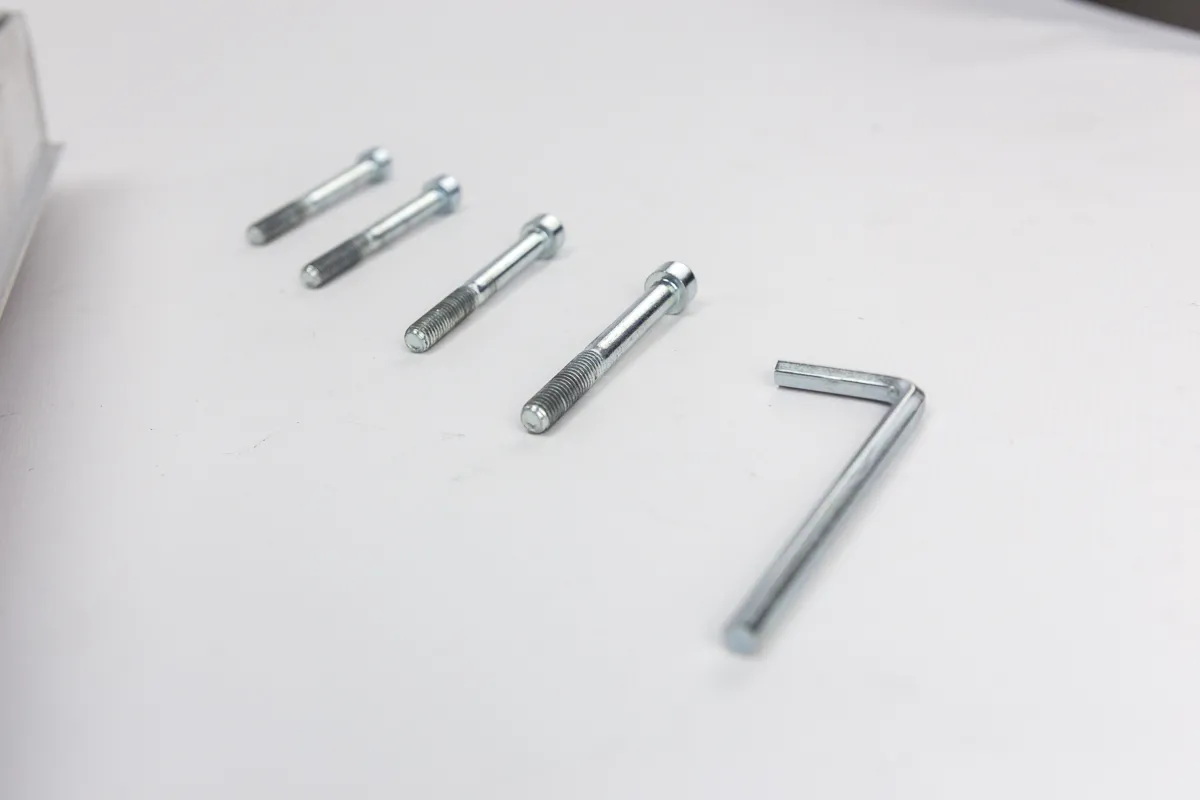

- Викручуєте притискні болти в чотирьох кутах.

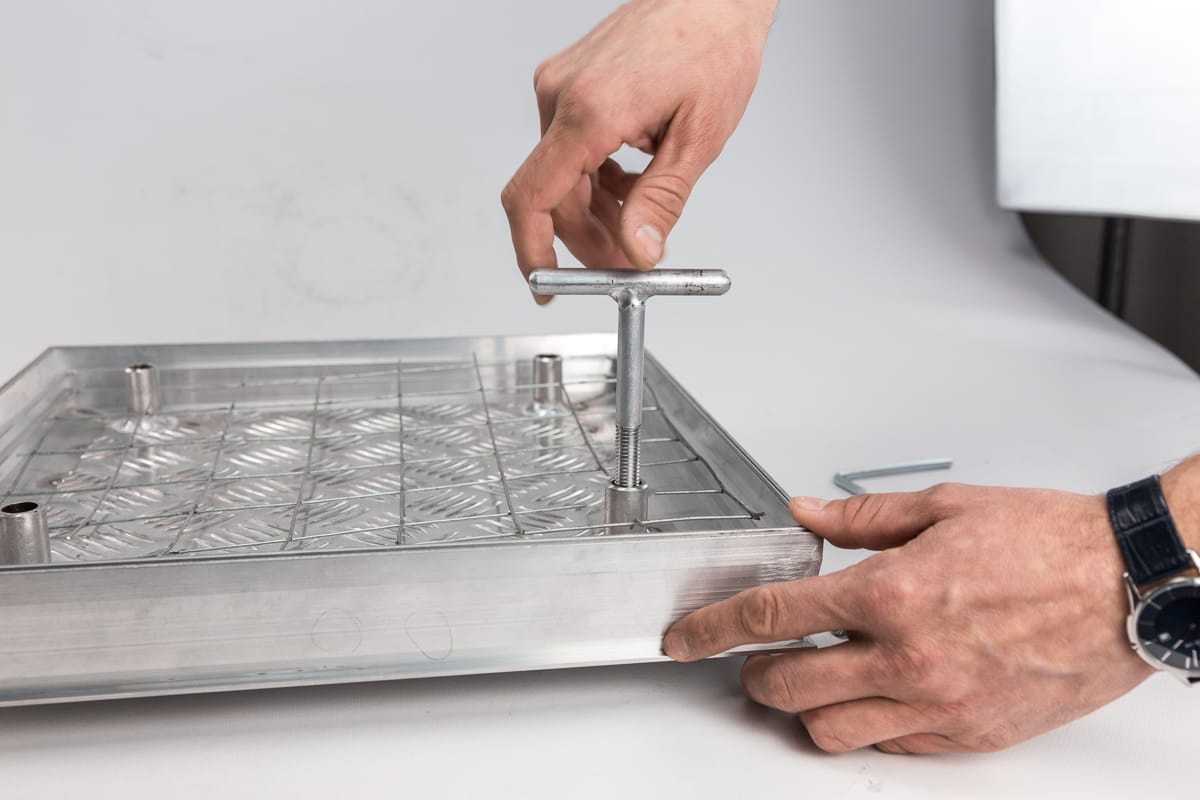

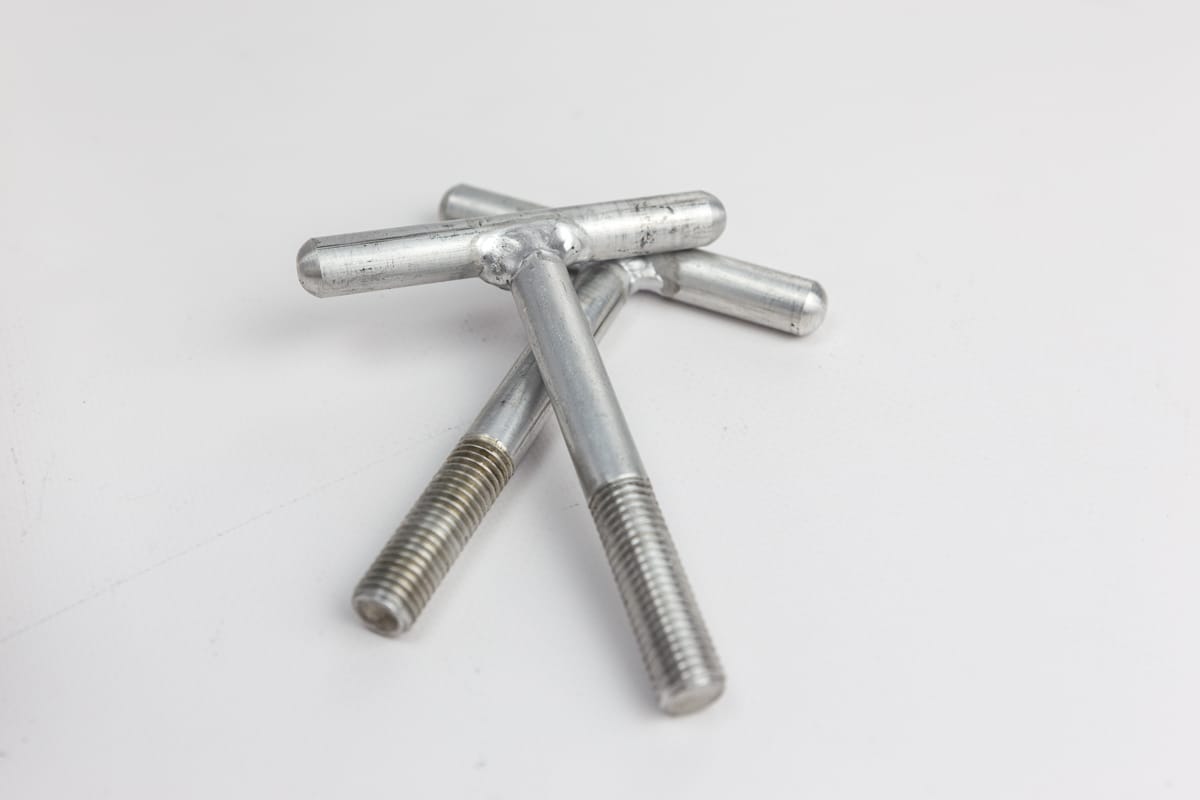

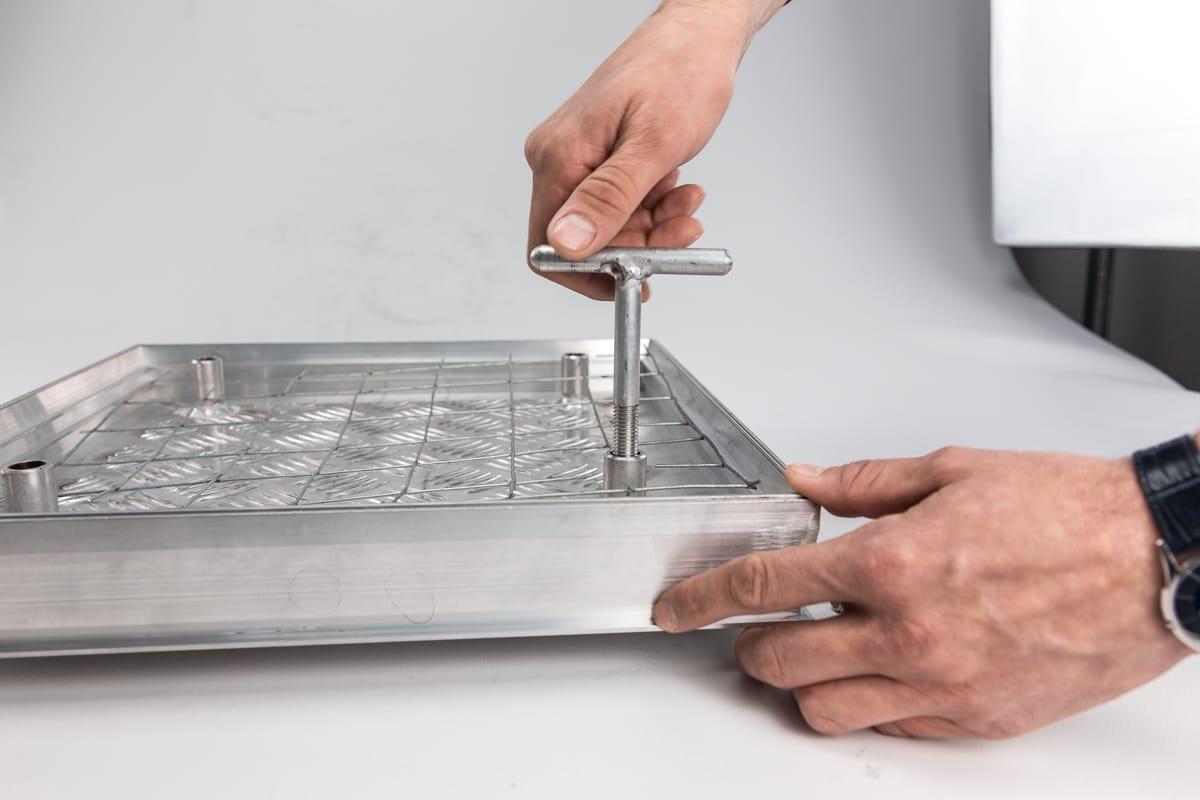

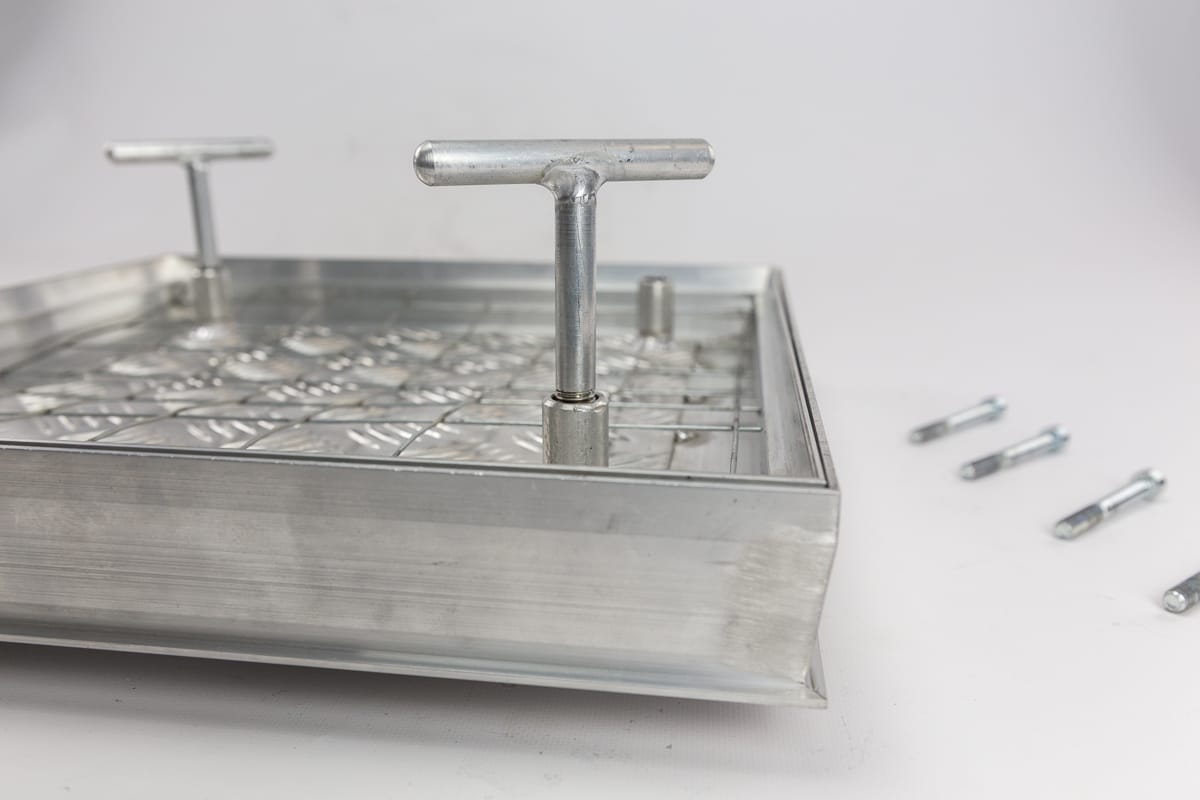

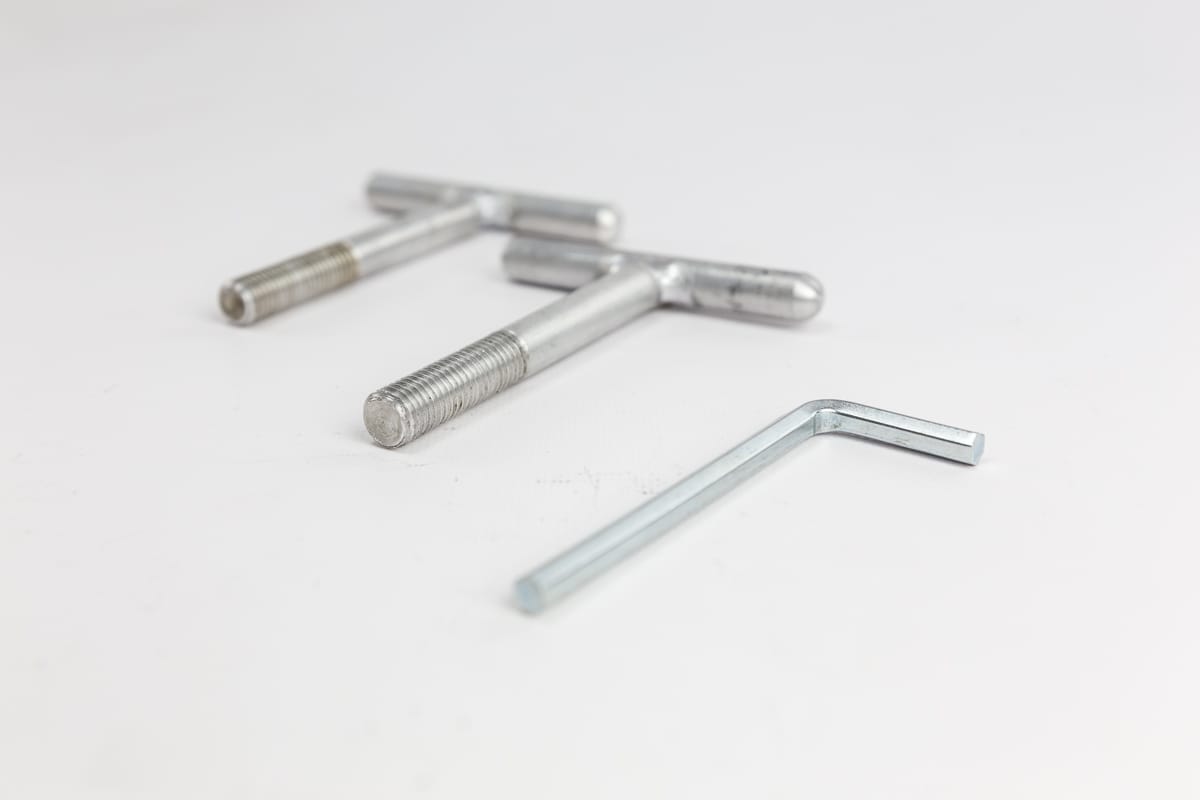

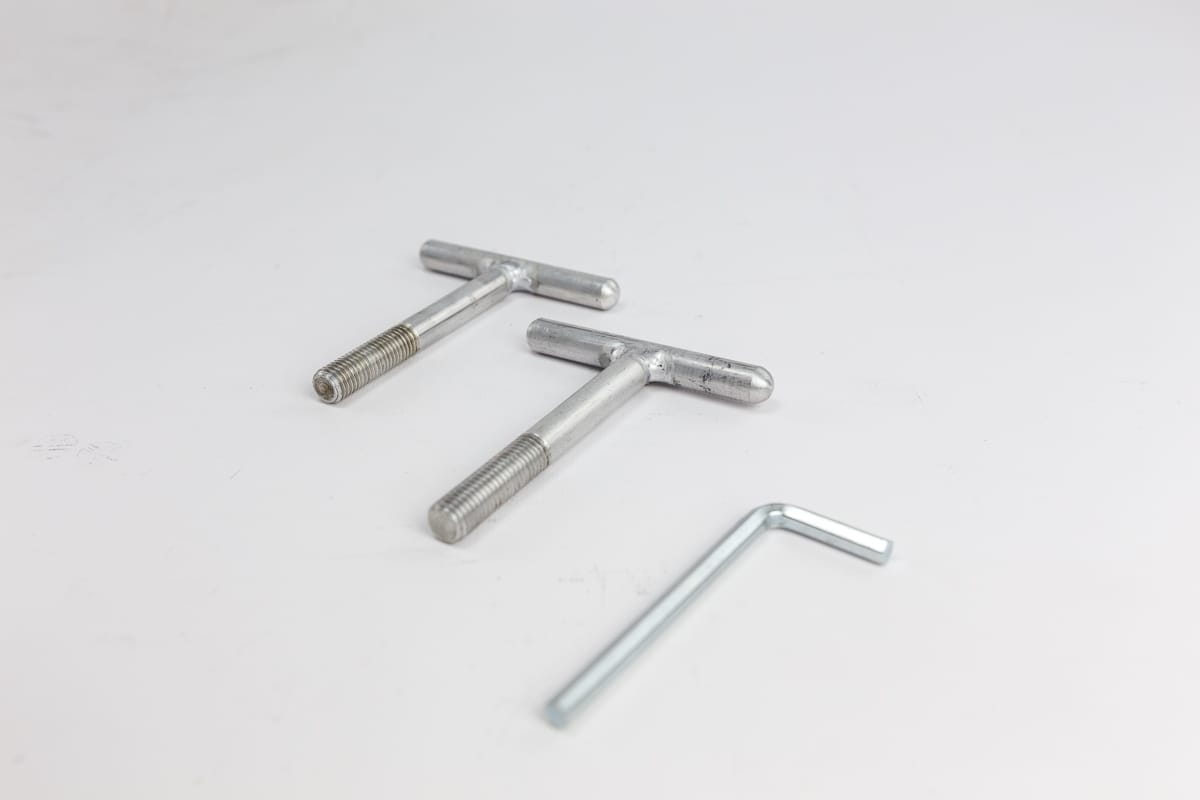

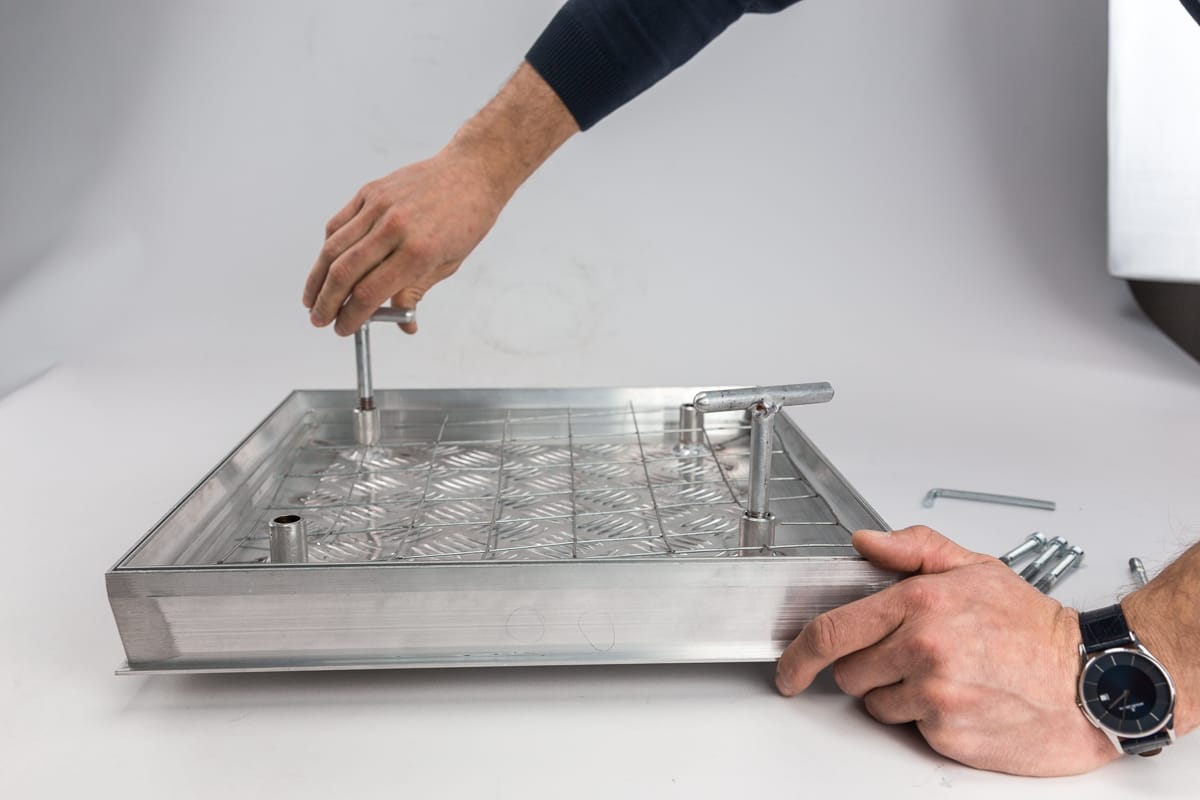

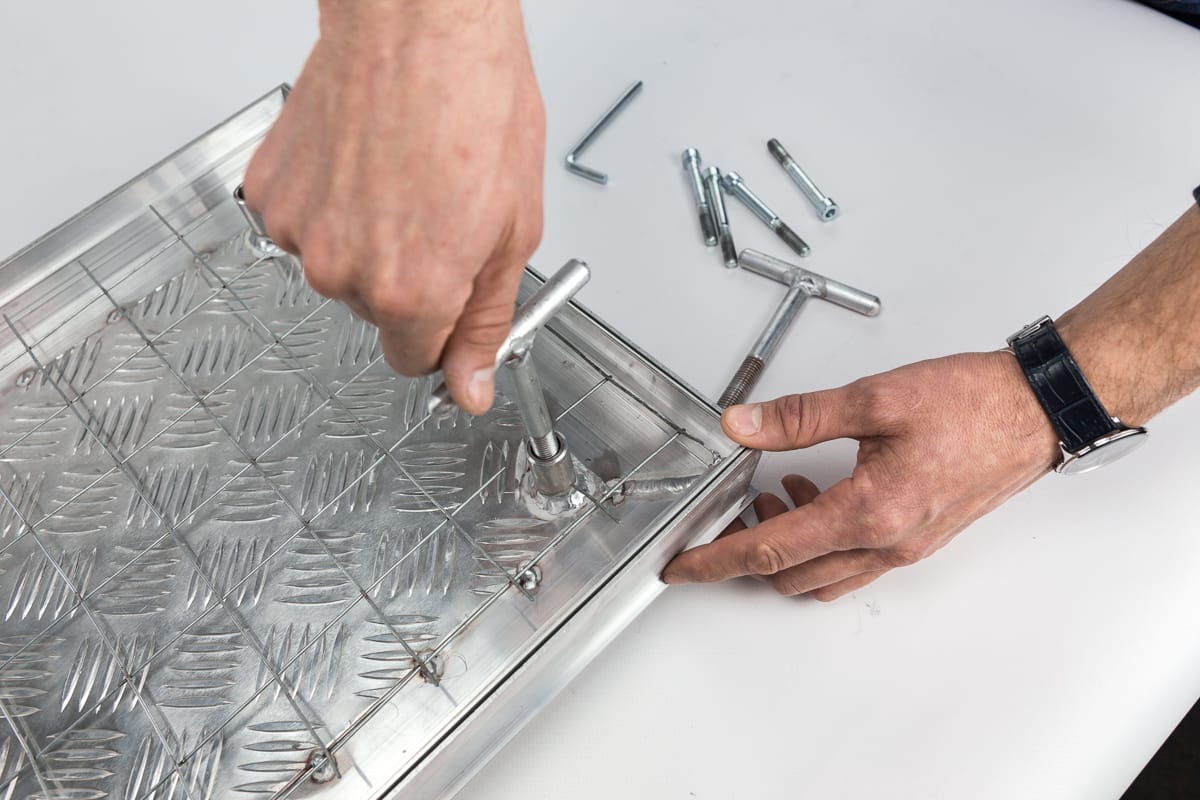

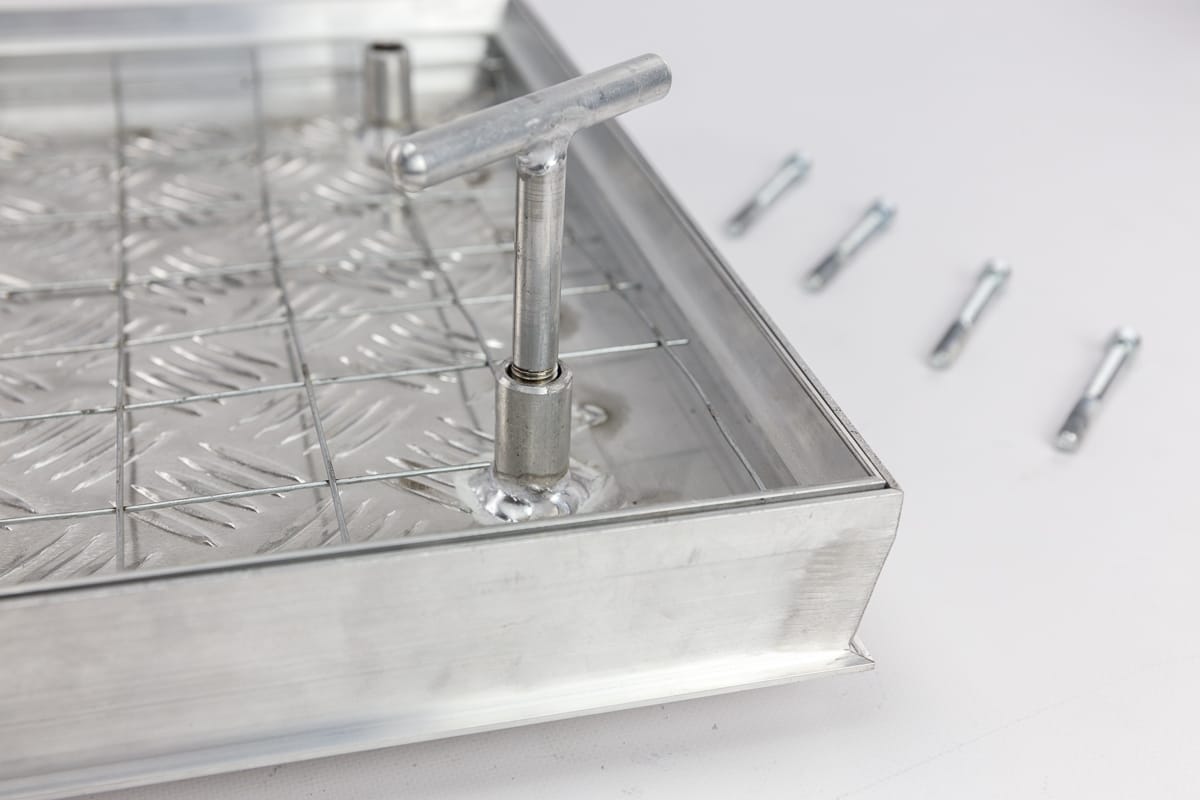

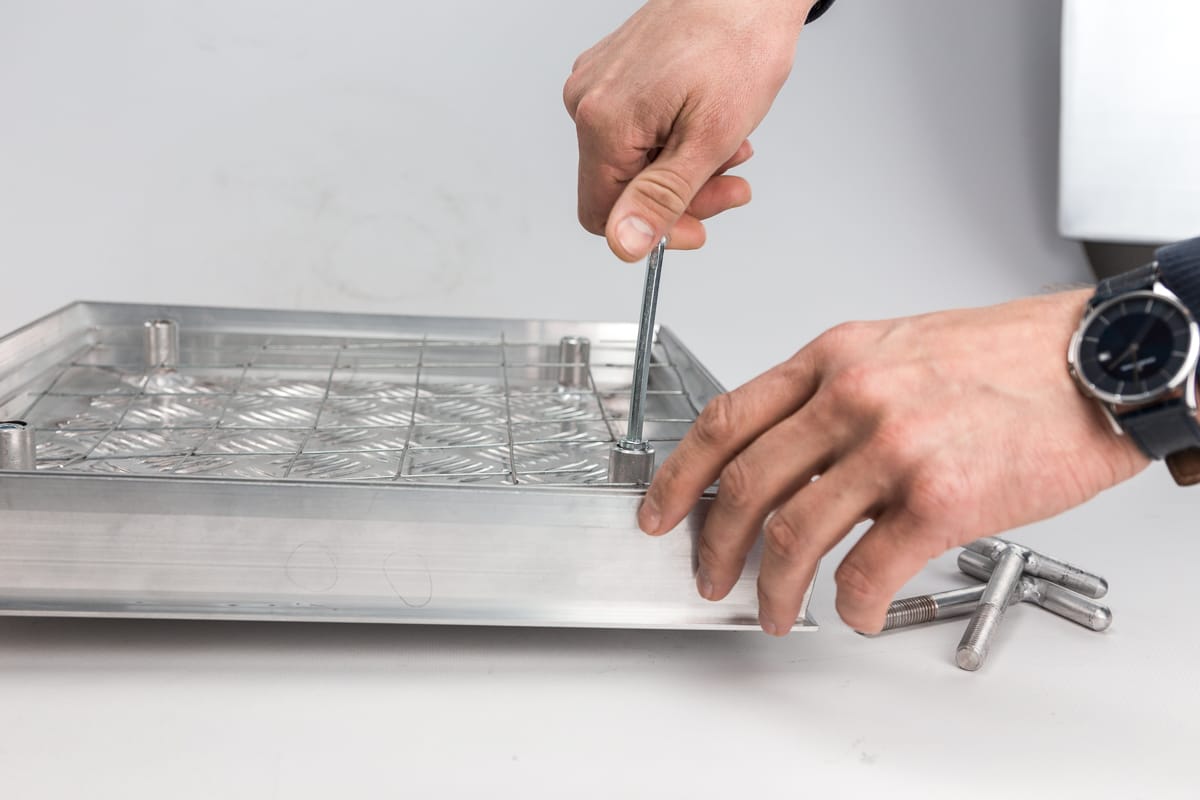

- Вкручуєте підйомні ручки (у комплекті) по діагоналі в ті самі отвори.

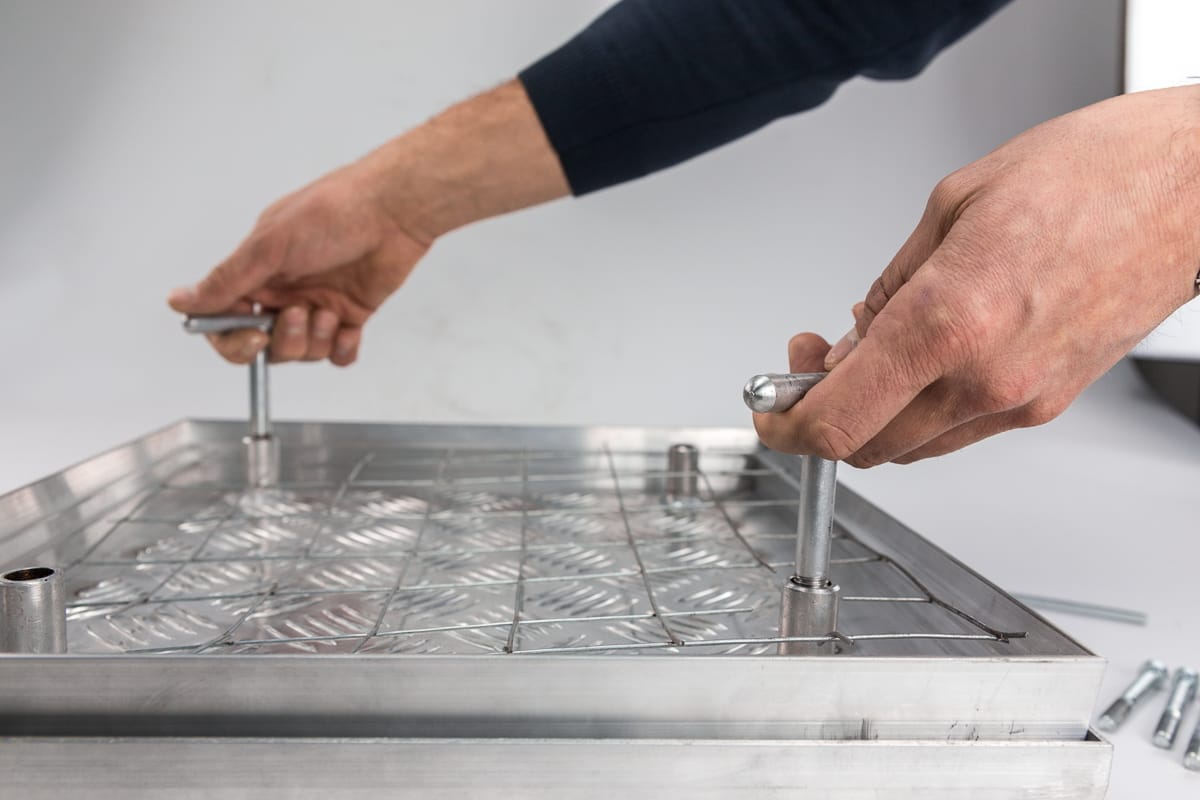

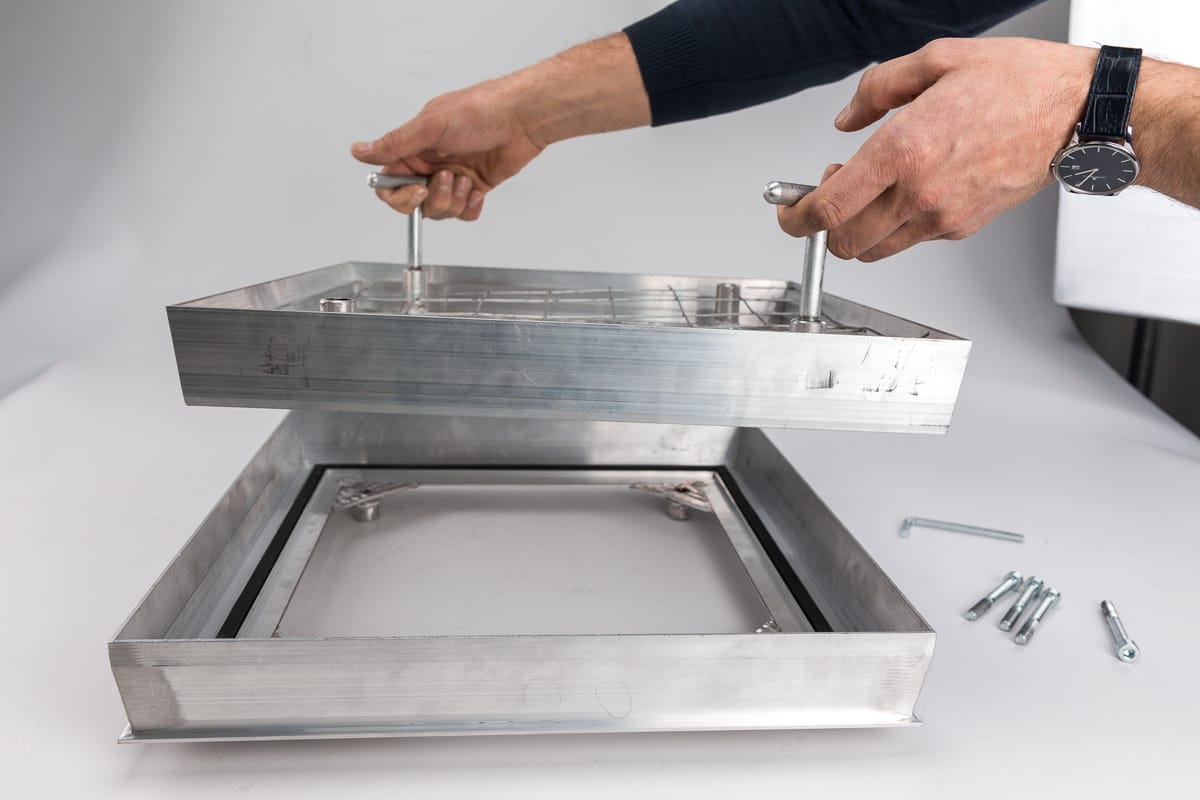

- Піднімаєте кришку вгору та відставляєте вбік.
Технічні характеристики
- Монтажна глибина: 54 мм (74 мм у зоні болтів)
- Навантаження: до 200 кг/м² (можна вільно ходити)
- Застосування: будинок, офіс, торгові центри, басейни, вулиця
Порада дизайнера
Два способи укладання плитки:
- Всередину лотка — видно тонку алюмінієву кромку. Надійніше (захищає краї від сколів).
- З нахлестом — плитка поверх бортиків, люк абсолютно невидимий. Потребує акуратності при відкриванні.
📐 Як підібрати розмір
Існує два підходи до вибору розміру люка «Лайт Герметичний»:
Варіант 1: Прив’язка до плитки (рекомендовано)
Розмір лотка підбирається кратним розміру вашої плитки з урахуванням швів (зазвичай 2–3 мм). Наприклад, для плитки 300×300 мм із швом 2 мм оптимальний розмір лотка: 298×298 мм або 600×598 мм.
Варіант 2: За розміром отвору
Якщо розміри люка не прив’язуються до габаритів облицювального матеріалу, рекомендований габаритний розмір люка — розмір отвору мінус 10 мм (по 5 мм з кожного боку для вільного входу рами).
⚠️ Важливо: Герметичність вимагає точності
Для забезпечення герметичності кришка має щільно притискатися до рами по всьому периметру. Тому:
- Рама повинна бути встановлена строго горизонтально (перевіряйте рівнем).
- Після монтажу перевірте рівномірність затягування всіх чотирьох болтів.
- Мінімальний розмір: 300×300 мм, максимальний: 900×900 мм.
ПІДГОТОВКА ПРОЄМУ.
Підготуйте отвір у бетонному перекритті правильної геометричної форми з кутами 90 градусів. Навколо монтажного отвору залиште простір для заливання бетоном. По ширині розмір простору з кожного боку має бути 215 мм (65 мм рама + 150 мм під заливку бетоном). Не починайте укладати фінішне облицювання підлоги до встановлення люка!
ФІКСАЦІЯ ЛЮКУ У ПРОЄМІ.
Встановіть люк зверху на бетонне перекриття так, щоб рама люка не закривала отвір. Слідкуйте, щоб рама люка була встановлена без перекосів та в одній площині з поверхнею підлоги. Закрийте лоток люка і зафіксуйте його на болтах, що стягують. Забетонуйте раму люка по контуру на всю висоту.
Важливо! Необхідно захистити краї рами та заглушки від попадання на них бетонного розчину, оскільки його буде дуже складно відчистити після висихання.
ПІДГОТОВКА ЛОТКУ ЛЮКА.
Важливо! Не починайте заповнення лотка люка до фіксації та бетонування рами люка.

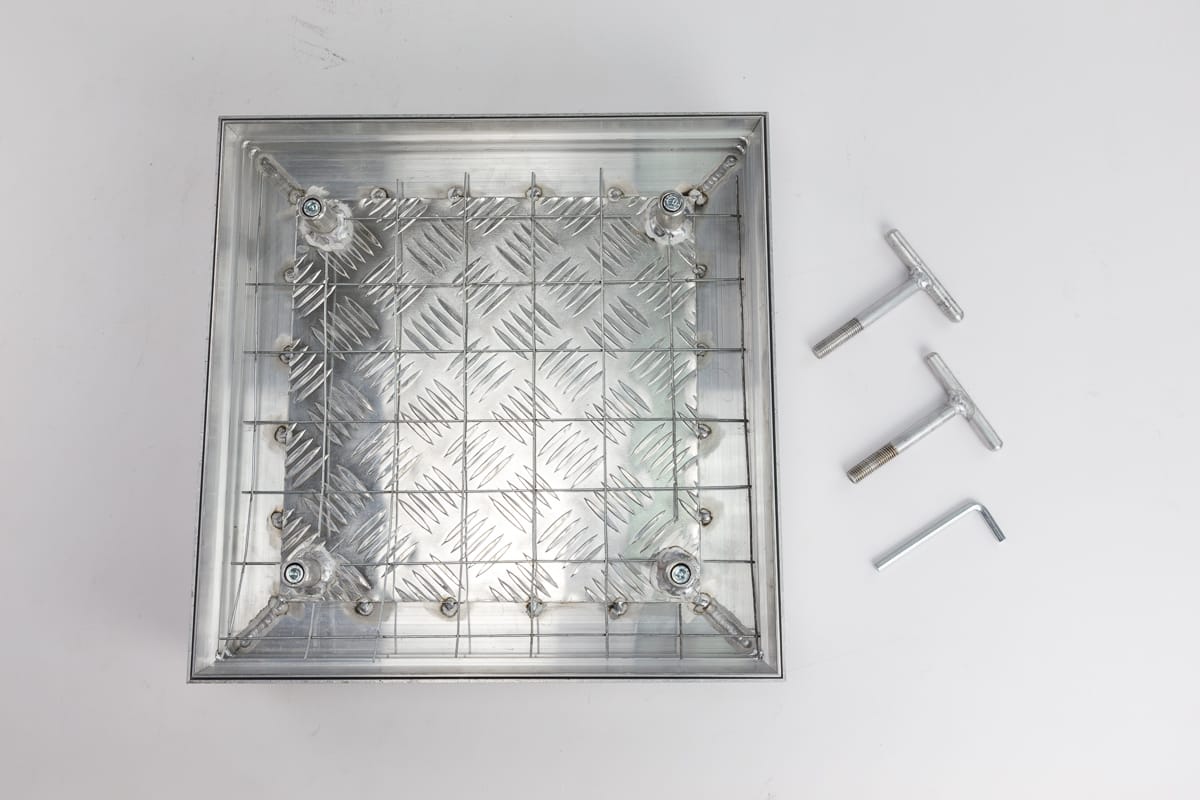

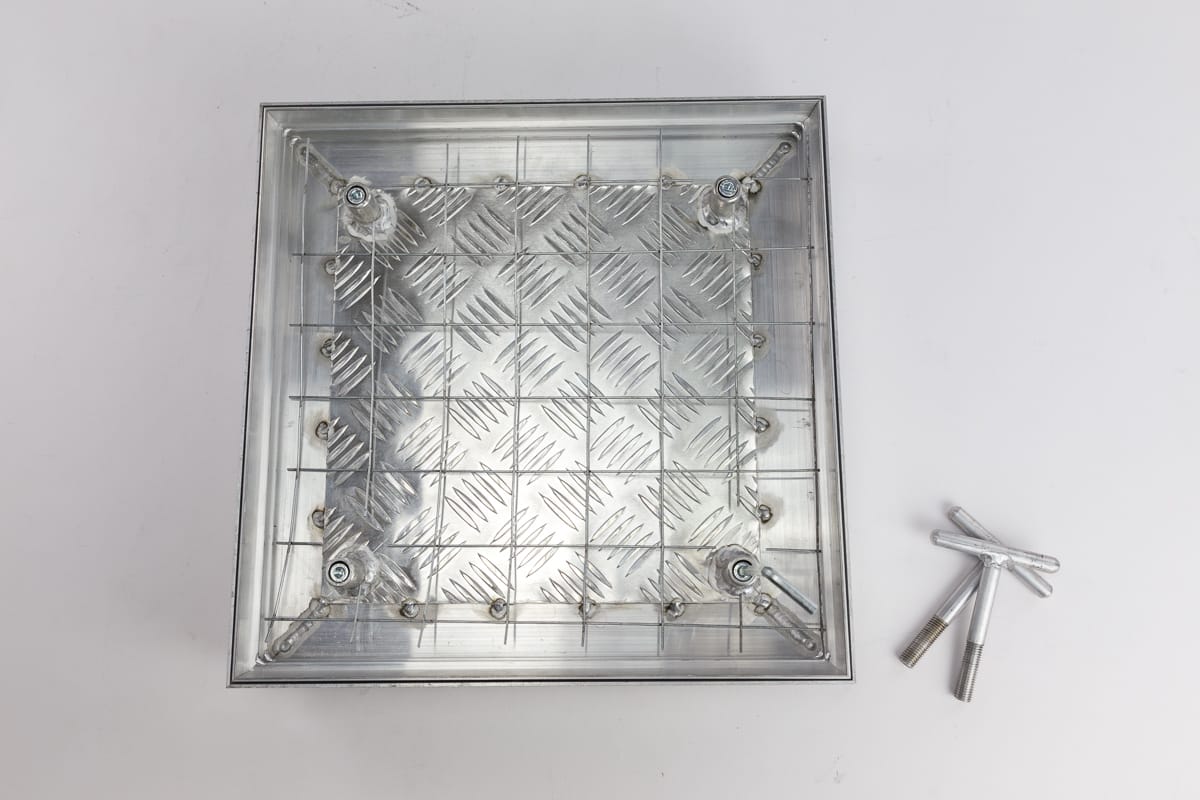

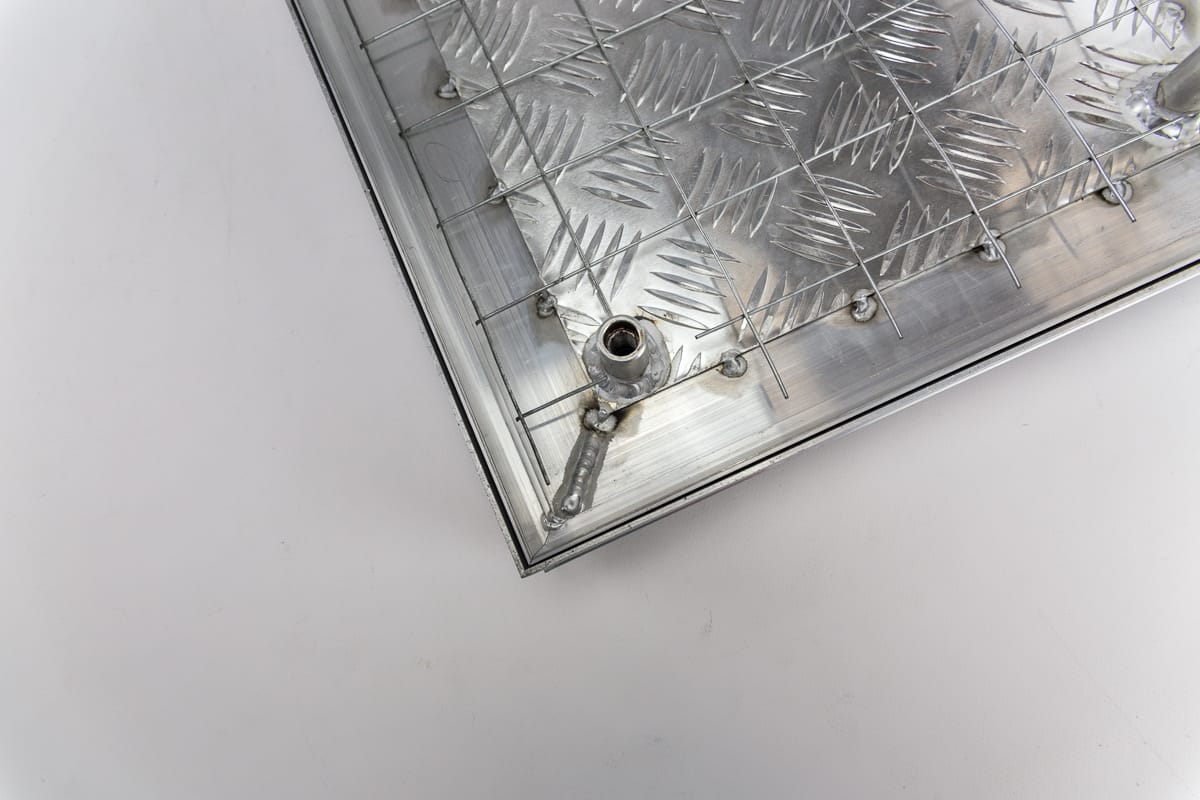

Після її фіксації в закритому положенні заповніть лоток люка щонайменше на 20 мм бетонним розчином, можна використовувати керамзитбетон для полегшення лотка. При заповненні бетонним розчином арматурна сітка повинна лежати на дні лотка, її потрібно підняти на 5 мм над дном поверхні лотка. Залиште місце потрібної глибини для укладання облицювального матеріалу. При зменшенні шару бетонної заливки, що рекомендується, можуть виникнути деформації і руйнування конструкції при заявлених допустимих навантаженнях.
ОБЛИЦЮВАННЯ.
Після висихання бетонного розчину вкладіть облицювальний матеріал усередину лотка, враховуючи рекомендації виробника щодо його фіксації.
Важливо! Люк не розрахований на накладання облицювального матеріалу поверх бортиків лотка та рами, щоб їх не було видно, це може призвести до надламування та пошкодження облицювального матеріалу.
Важливо! Для досягнення максимальної прихованості люка потрібно розрахувати розміщення фрагментів облицювального матеріалу так, щоб шви знаходилися за контуром люка.
Після завершення монтажу не рекомендується ходити люком протягом 3 діб.
УМОВИ ЗБЕРІГАННЯ І ТРАНСПОРТУВАННЯ.
- Транспортувати виріб можна лише у захисному дерев’яному каркасі;
- Зберігати Виріб можна в приміщенні або на вулиці під накриттям при температурі від -30 до +60 градусів Цельсія та відносній вологості без обмежень.
Важливо! Не залишайте без нагляду дітей, коли люк знаходиться у відкритому стані, люк є важкою за вагою конструкцією з гострими металевими виступами, необережність у поводженні з ним може призвести до тяжких травм та тілесних ушкоджень.
Якщо люк відкритий та залишений без нагляду, обов’язково огородіть його спеціальною стрічкою, щоб уникнути падіння інших людей усередину.
Опції тип «Легкий Герметичний Алюмінієвий з Прихованою Кришкою»
| Найменування люка | Ширина х Висота, мм | Вартість, грн. з ПДВ | |
|---|---|---|---|
| 200х200 Ревізійний люк для підлоги, тип Легкий Герметичний | 200х200 | 2928 | |
| 300х300 Ревізійний люк для підлоги, тип Легкий Герметичний | 300х300 | 4200 | |
| 400х400 Ревізійний люк для підлоги, тип Легкий Герметичний | 400х400 | 5040 | |
| 500х500 Ревізійний люк для підлоги, тип Легкий Герметичний | 500х500 | 6288 | |
| 600х600 Ревізійний люк для підлоги, тип Легкий Герметичний | 600х600 | 7722 | |
| 700х700 Ревізійний люк для підлоги, тип Легкий Герметичний | 700х700 | 9228 | |
| 800х800 Ревізійний люк для підлоги, тип Легкий Герметичний | 800х800 | 10812 | |
| 900х900 Ревізійний люк для підлоги, тип Легкий Герметичний | 900х900 | 15744 | |
| 1000х1000 Ревізійний люк для підлоги, тип Легкий Герметичний | 1000х1000 | 17652 | |
| Не знайшли потрібний розмір? |
