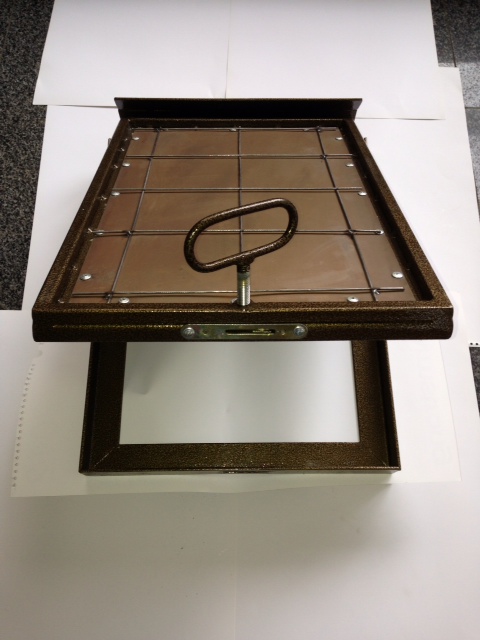

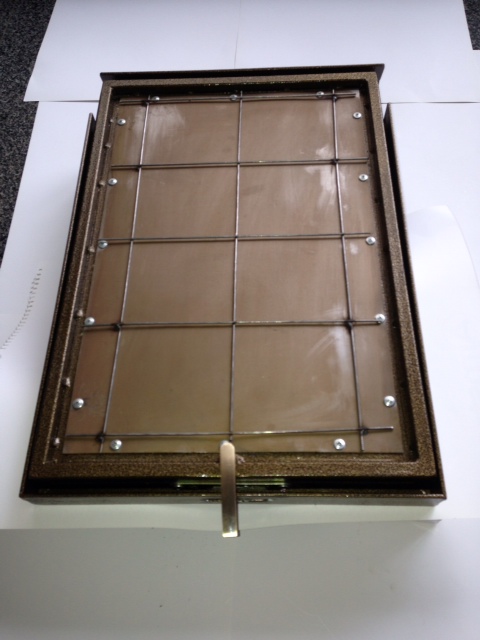

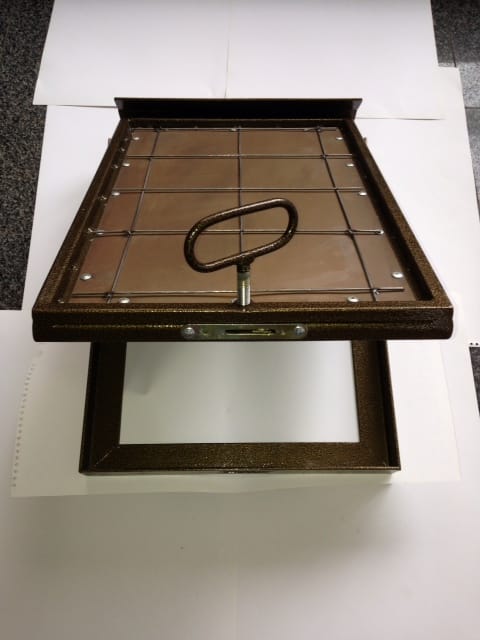

Люк підлоговий невидимий «Лідер» на газових амортизаторах
Невидимий підлоговий люк-самопідйомник на німецьких газових амортизаторах. Кришка відкривається плавно і без зусиль — одним натисканням. Теплоізоляція URSA, товщина оздоблення до 30 мм, 2 замки, гаряче цинкування на замовлення. Розміри від 600×600 до 1000×1000 мм. Для дому, офісу та вулиці.
Основні характеристики
| Матеріал каркасу: | Електрозварювальна вуглецева холоднокатана чорна сталь |
| Можливе оздоблення: | Важке (керамограніт 8-16 мм, подібні та легші) |
Люк невидимий підлоговий тип «Лідер» — це флагманська модель самопідйомного підлогового люка ProfiLuki на газових амортизаторах. Кришка відкривається плавно, без ривків і зусиль — достатньо одного натискання. Після монтажу люк стає абсолютно невидимим: його поверхня заповнюється тим самим підлоговим покриттям, що й уся підлога.
Чому «Лідер» — найкращий вибір?

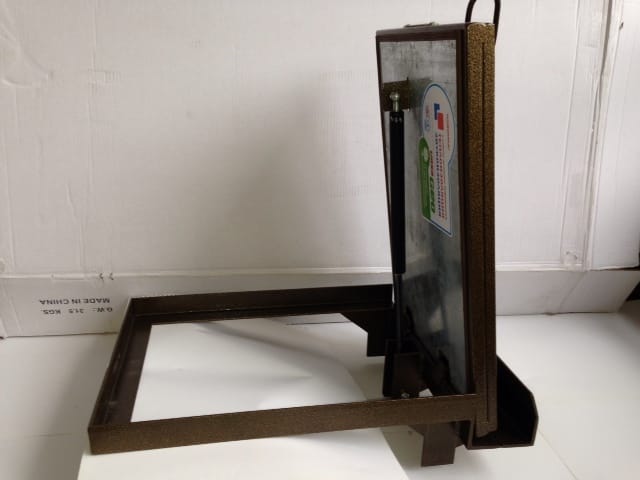

🇩🇪 Німецькі газові амортизатори
У люку встановлені професійні промислові газові амортизатори виробництва Німеччини. Вони калібруються індивідуально — під фактичну вагу кришки з облицюванням. Амортизатори забезпечують «інтелектуальний» розподіл зусилля: правильно працюють і в момент початку відкривання, і при закриванні. Кришка не падає і не грюкає.
🧱 Товщина оздоблення до 30 мм
Це головна конкурентна перевага моделі. У більшості аналогів на ринку допустима товщина покриття — до 12 мм. Люк «Лідер» розрахований на покриття товщиною до 30 мм — керамограніт, натуральний камінь, товста плитка.
🔒 Подвійний замок зі знімною ручкою
Дверцята оснащені двома металевими запірними механізмами. Відкриваються знімною ручкою — надійно фіксують кришку та захищають від випадкового відкривання.

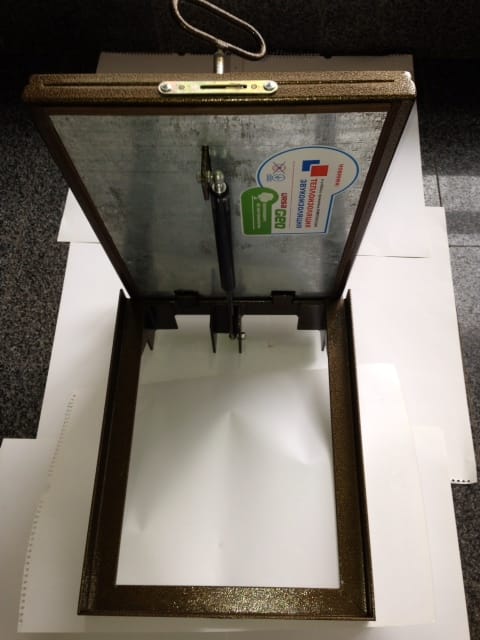

🌡 Теплоізоляція URSA
У кришку люка вмонтована теплоізоляція ТМ «URSA». Вона запобігає утворенню конденсату на внутрішній стороні кришки та забезпечує додаткову шумоізоляцію.
💧 Вологозахист та відвід води
По периметру дверцят з трьох сторін встановлений гумовий ущільнювач — захист від проникнення вологи в підпільний простір. Якщо на люк систематично потрапляє вода, конструкція рами дозволяє організувати її відвід.
🛡 Антикорозійне покриття
Всі металеві частини пофарбовані порошковою фарбою — надійний захист від іржі. На замовлення виконуємо гаряче цинкування (для люків до 1000 мм).
Застосування
Люк «Лідер» підходить для встановлення як всередині, так і зовні будівель: приватні будинки, котеджі, офіси, ресторани, торгові об’єкти, технічні приміщення.
📐 Як підібрати розмір
Габаритний розмір люка має бути на 10 мм менше отвору в перекритті — це монтажний зазор.
Розрахунок під плитку
Якщо розмір прив’язується до плитки:
- Заміряйте габарити плитки з урахуванням швів (2–4 мм).
- По ширині (L, перпендикулярно петлі): додайте 35 мм — під ковш петлі Navvy®.
- По довжині (W, сторона петлі): додайте 8 мм.
💡 Світловий отвір: Чисте вікно доступу менше габаритного розміру люка: з боку петлі — мінус 100 мм, з трьох інших сторін — мінус 40 мм.
Таблиця стандартних розмірів
| Посадковий розмір (Ш×Д) | Чистий отвір (Ш×Д) | Габарит люка (Ш×Д×Г) |
|---|---|---|
| 600×600 | 520×460 | 600×600×45/160 |
| 700×700 | 620×560 | 700×700×45/160 |
| 800×800 | 720×660 | 800×800×45/160 |
| 900×900 | 820×760 | 900×900×45/160 |
| 1000×1000 | 920×860 | 1000×1000×45/160 |
💡 Нестандартний розмір: Виготовляємо люки будь-якого розміру. Стандартні моделі завжди є на складі. Нестандартні — тільки після консультації зі спеціалістом.
🔧 Монтаж люка «Лідер»
⚠️ Важливо перед початком робіт: Люк встановлюється виключно горизонтально. Газові пружини знімаються до початку монтажу (виробник завжди відвантажує люк зі знятими пружинами — вони упаковані окремо всередині). Забороняється експлуатувати люк з підключеними газовими пружинами до закінчення укладання підлогового покриття!
Крок 1: Підготовка отвору
- Підготуйте отвір правильної геометричної форми з кутами 90°.
- Товщина перекриття — не менше 200 мм. При меншій товщині передбачте додаткові кріплення.
- Не починайте фінішне облицювання до встановлення люка!
Крок 2: Фіксація рами
- Розрахуйте рівень посадки рами — верх кришки має бути в рівень з чорновою підлогою, з відступом вниз 1–2 мм.
- Закріпіть сталеві куточки по периметру отвору: для передньої та бокових частин — куточки 40×40×3 мм (мінімум 3 шт.), для петельної частини — 50×50×4 мм (мінімум 3 шт.).
- Опустіть люк на куточки, прикрутіть раму шурупами з потайною головкою.
- Зазори між рамою та перекриттям заповніть цементним розчином.
- Окремо закріпіть тримачі амортизаторів до стінки отвору.
Крок 3: Облицювання кришки
- На кришку нанесіть клей для плитки та наклейте облицювальний матеріал.
- Плитка має виступати за межі кришки не більше 5 мм — з трьох сторін. З боку петлі плитка не повинна виступати!
- У місці примикання плитки до петлі зріжте внутрішню сторону плитки під кутом 60° — це мінімізує ширину шва до 2 мм.
- Після укладання відкрийте дверцята на 90° та підключіть газові пружини штоком донизу.
Крок 4: Завершення
- Укладайте підлогове покриття від люка до стін — шви мають йти по контуру люка.
- Не ходіть по люку 3 доби після монтажу.
Порада: При використанні теплої підлоги застосовуйте сталеві анкери 60–100 мм замість куточків. Відстань між анкерами — 200–300 мм, з боку петель — не більше 200 мм.
Опції тип «Лідер»
| Посадковий розмір, мм | Розмір у світі ШхД, мм | Габаритні розміри люка ШхДхГ, мм | Ціна, грн. БЕЗ ПДВ | |
|---|---|---|---|---|
| 600х600 | 520х460 | 600х600х45/ 160 | 15 484,00 | |
| 700х700 | 620х560 | 700х700х45/ 160 | 20 086,00 | |
| 800х800 | 720х660 | 900х900х45/ 160 | 21 210,00 | |
| 900х900 | 820х760 | 900х900 х45/160 | 22 080,00 | |
| 1000х1000 | 920х860 | 1000х1000 х45/160 | 23 423,00 |
