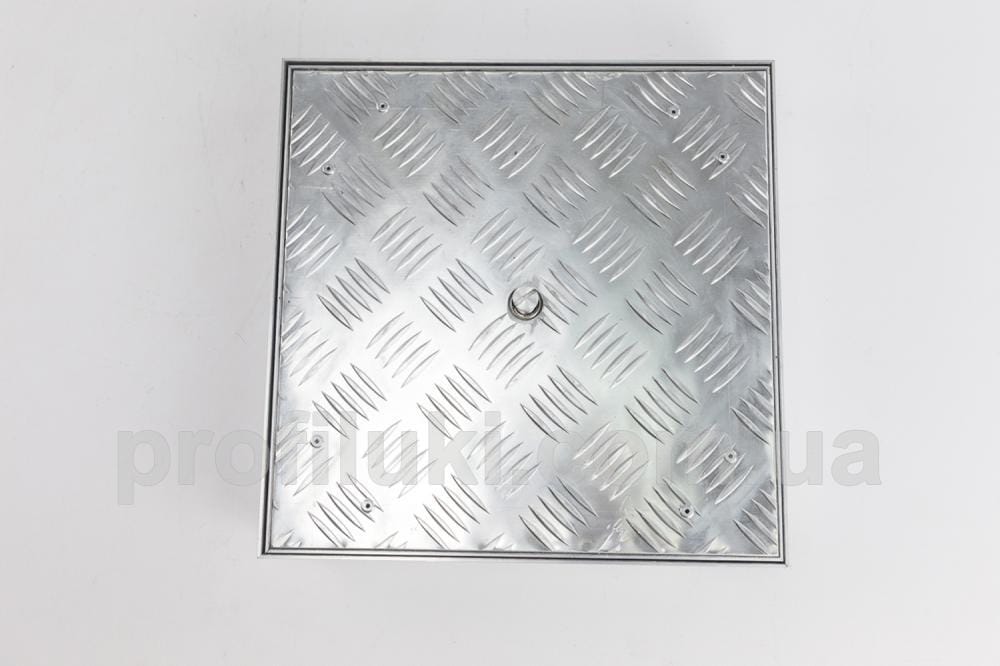

Люк напольный «Лайт Плюс»
Видимый напольный люк с алюминиевой крышкой для торговых центров, офисов, аэропортов и общественных помещений. Рифлёная поверхность, герметичный уплотнитель, нагрузка 150 кг/м². Не ржавеет. Размеры от 200×200 до 900×900 мм. Изготовляется под заказ за 10 дней.
Основные характеристики
| Материал: | Алюминий |
| Нагрузка: | 150 кг/м² |
Люк видимый напольный тип «Лайт Плюс» — это алюминиевый напольный люк со съёмной видимой крышкой, созданный для организации надёжного и лёгкого доступа к инженерным коммуникациям в полу. Не требует дополнительной облицовки — устанавливается в проём и сразу готов к эксплуатации.
Чаще всего этот люк выбирают для торговых центров, офисов, аэропортов, медицинских учреждений и других помещений общего пользования. Также подходит для улицы под навесом при условии отсутствия прямого попадания воды.

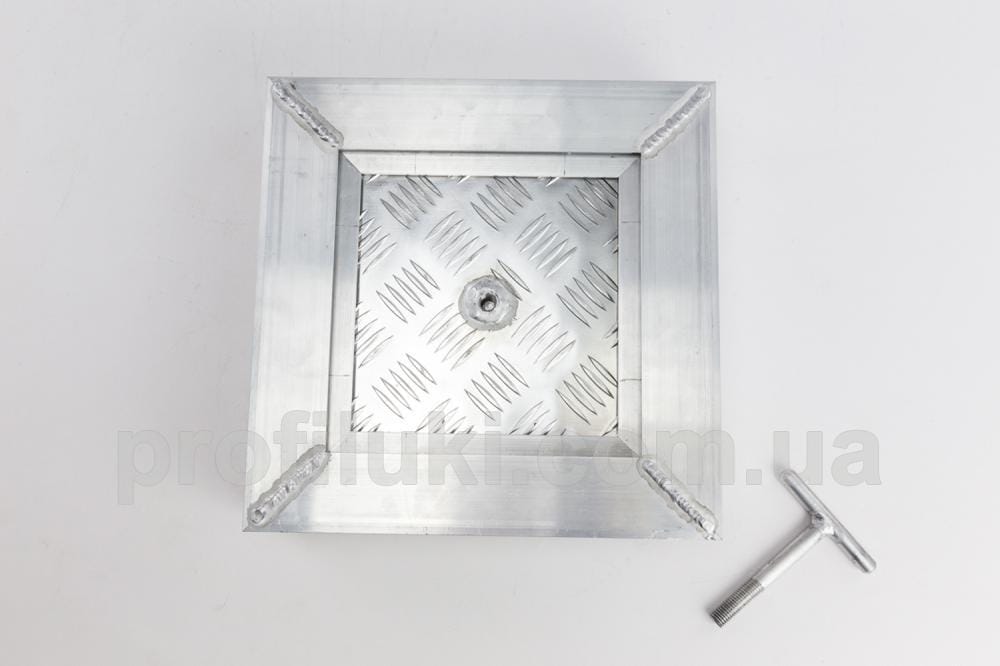

Особенности конструкции
- Материал: Вся конструкция изготовлена из алюминия — не ржавеет, не требует окраски, долговечна.

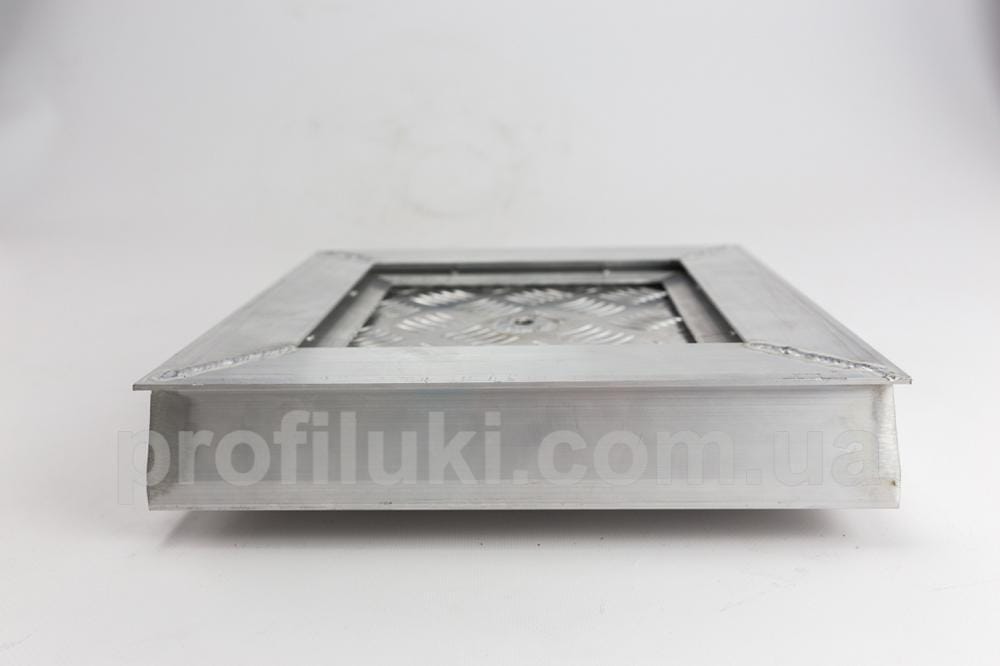

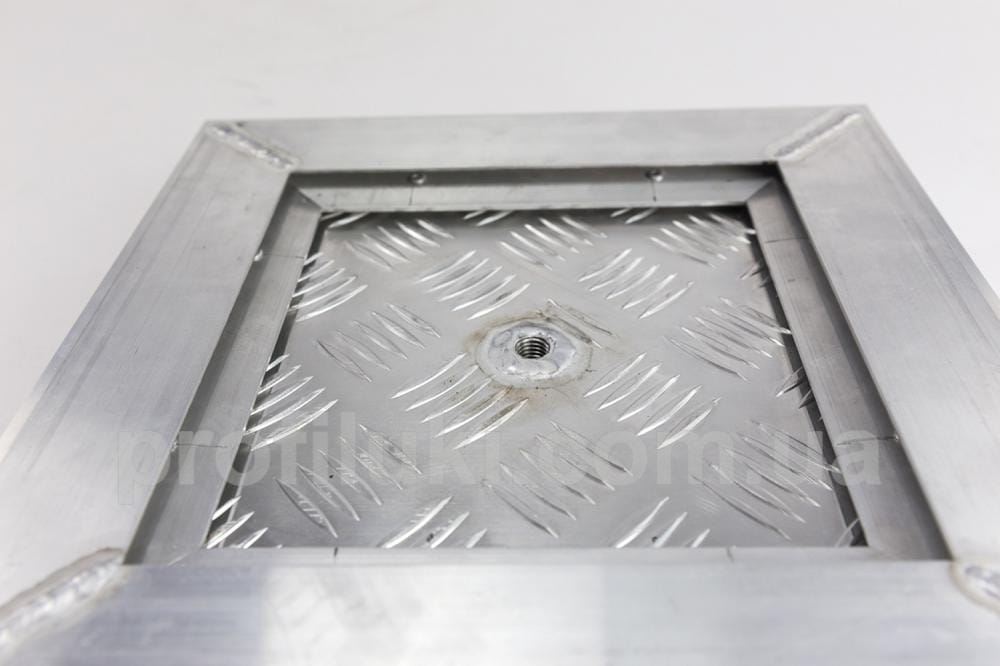

- Рама: Двойной уголок 20×20×2 мм. Наружная часть обеспечивает надёжную фиксацию при бетонировании. По углам — треугольные пластины 40×40×55 мм с резьбой для крепления крышки.

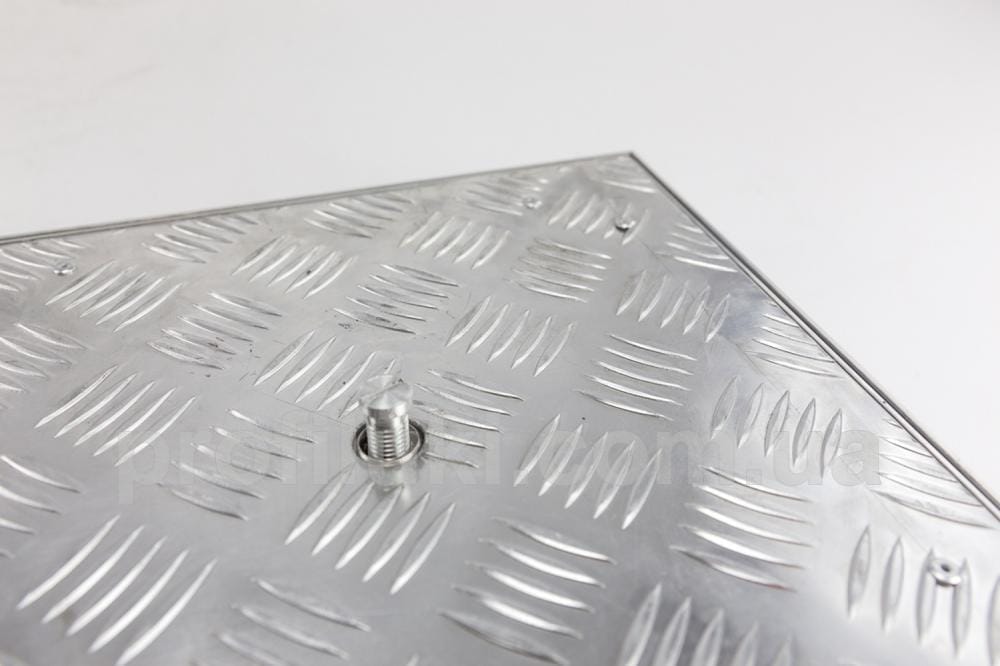

- Крышка: Рифлёный алюминиевый лист с поперечными рёбрами жёсткости. Лёгкая, прочная, устойчива к нагрузкам.
- Герметичность: Полиуретановый уплотнитель по периметру рамы + четыре фиксирующих болта по углам. Защита от воды, запахов и пыли. Зазор между рамой и крышкой — 1,5 мм.
- Сварка: Все швы соединены аргонодуговым методом — надёжные и малозаметные.
- Нагрузка: До 150 кг/м² — можно свободно ходить.
Как открывается?

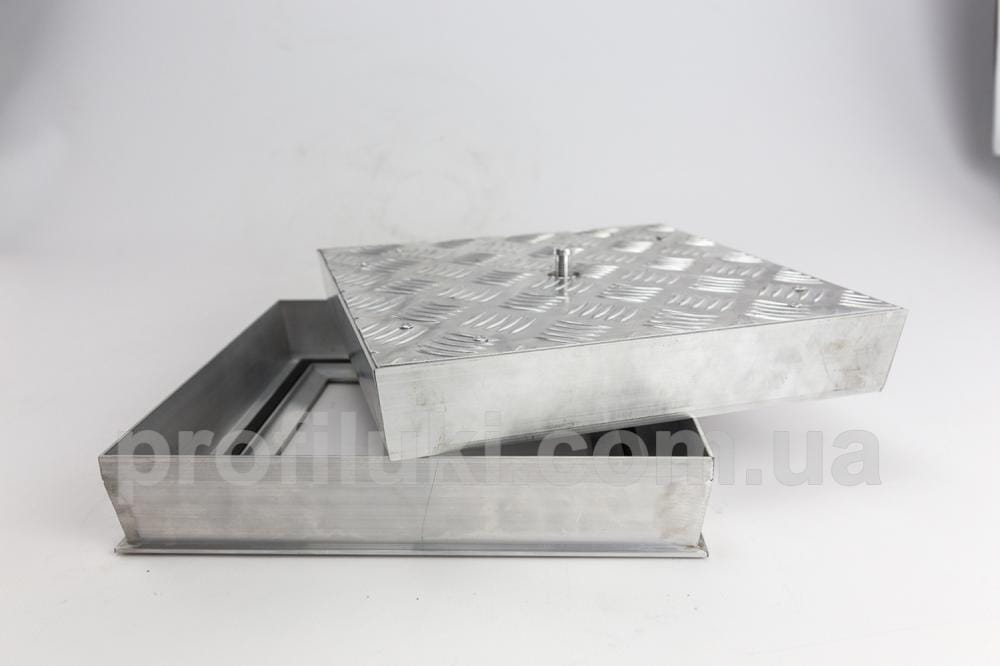

Крышка полностью съёмная, петель нет:
- Выкручиваете фиксирующие болты из угловых отверстий.

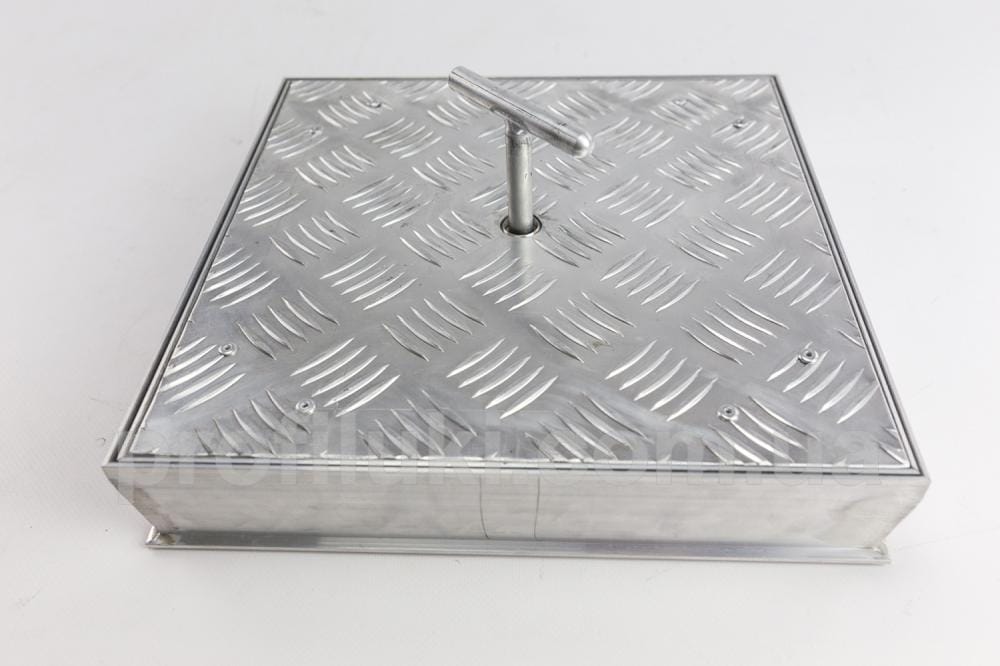

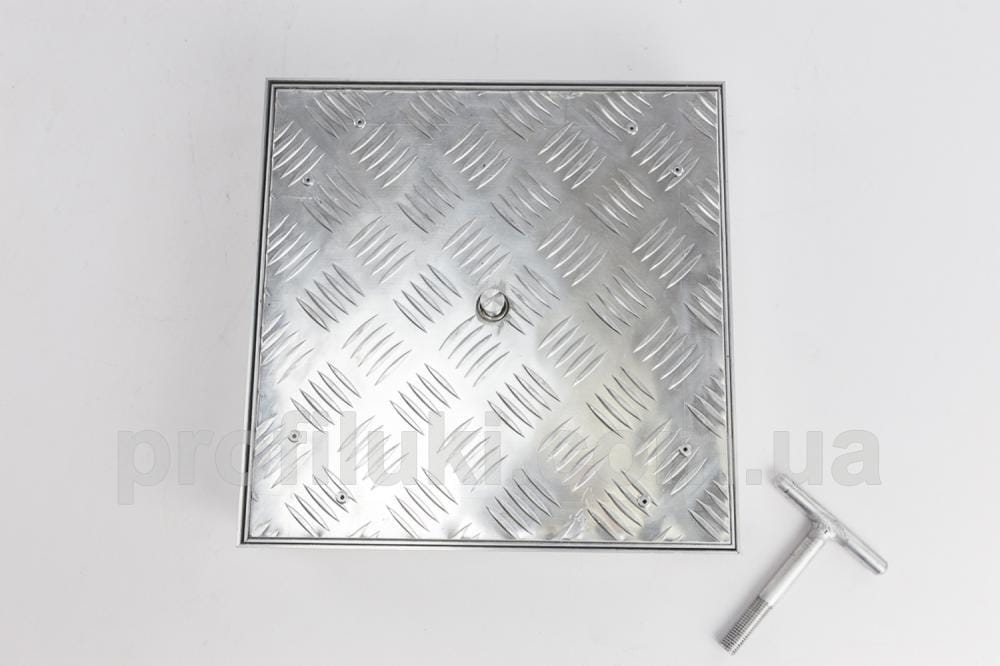

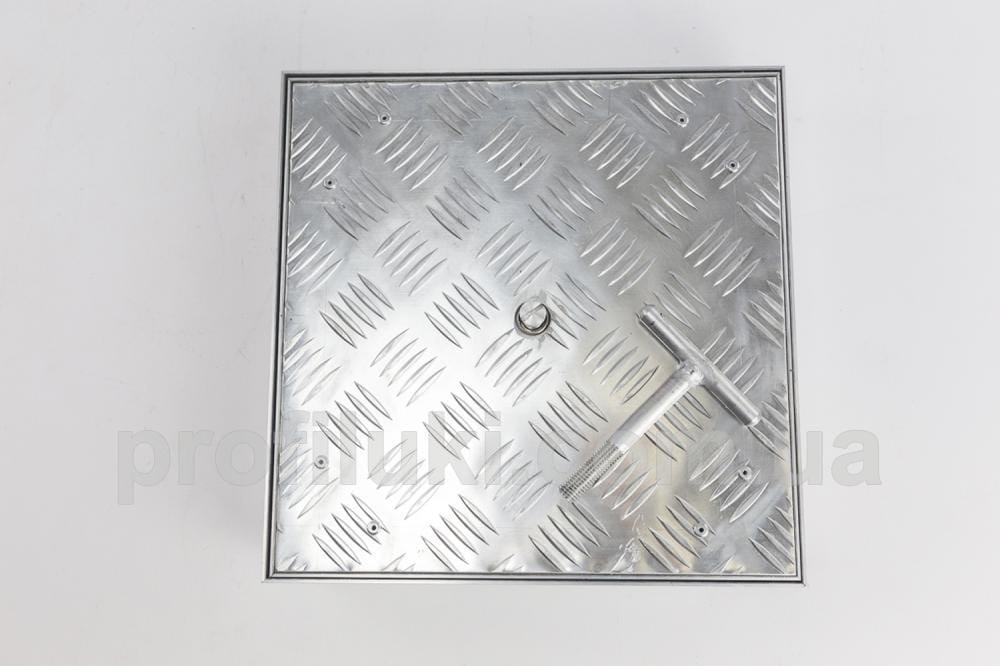

- Вкручиваете подъёмные ручки (в комплекте) по диагонали в те же отверстия.

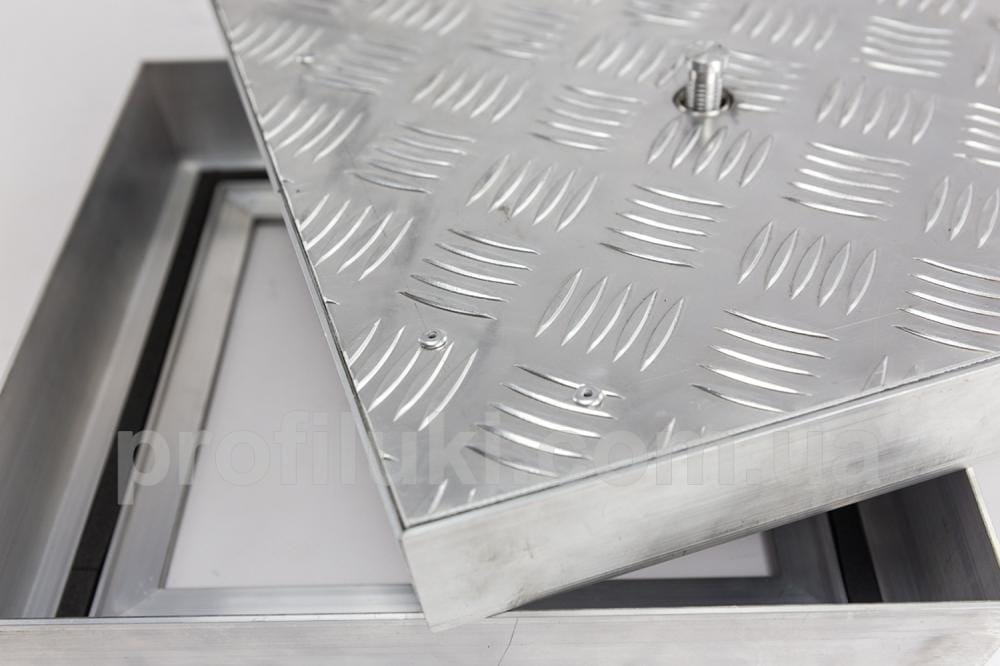

- Поднимаете крышку вверх и отставляете в сторону.
Закрытие — в обратном порядке: крышку укладываете в раму, выкручиваете ручки, вкручиваете болты.
Комплектация
Люк — 1 шт., подъёмные ручки — в комплекте, инструкция по монтажу — 1 шт., упаковка.
⚠️ Важно
- Нагрузка свыше 150 кг/м² может привести к деформации рамы — крышка не откроется.
- Наезд автомобиля категорически запрещён.
- Не подходит для прямого контакта с водой (улица без навеса).
📐 Как подобрать размер
Люк «Лайт Плюс» изготавливается под заказ. Укажите посадочный размер (размер отверстия в полу) — остальные размеры рассчитываются автоматически:
- Чистый (световой) проём: посадочный размер − 80 мм по каждой стороне.
- Габаритный размер люка: посадочный размер + 60 мм по каждой стороне.
- Глубина конструкции: 20 мм (30 мм в зоне болтов крепления крышки).
- Зазор рама/крышка: 1,5 мм.
Таблица стандартных размеров
| Посадочный размер (Ш×Д) | Чистый проём (Ш×Д) | Габарит люка (Ш×Д) |
|---|---|---|
| 300×300 | 220×220 | 360×360 |
| 400×400 | 320×320 | 460×460 |
| 500×500 | 420×420 | 560×560 |
| 600×600 | 520×520 | 660×660 |
| 700×700 | 620×620 | 760×760 |
| 800×800 | 720×720 | 860×860 |
| 900×900 | 820×820 | 960×960 |
💡 Индивидуальный заказ: Минимальный размер 200×200 мм, максимальный 900×900 мм. Изготовляем любой размер. Срок — 10 рабочих дней.
🔧 Монтаж люка «Лайт Плюс»
Люк устанавливается сверху на проём бетонного или иного жёсткого перекрытия. Монтаж возможен как внутри, так и снаружи зданий (под навесом).
Подготовка проёма
- Подготовьте проём правильной геометрической формы с углами 90°.
- Перед установкой обязательно извлеките крышку люка — не укладывайте её до полной установки рамы.
- Напольное покрытие стелить только после установки люка.
Фиксация рамы
- Установите люк сверху на перекрытие так, чтобы рама не закрывала проём.
- Следите, чтобы рама была без перекосов и в одной плоскости с поверхностью пола.
- Закрепите наружный выступ рамы саморезами с каждой стороны минимум в двух местах.
- Забетонируйте раму по контуру на всю высоту.
- Защитите края рамы и заглушки от попадания бетонного раствора.
Завершение монтажа
- После фиксации рамы вставьте крышку.
- Укладывайте напольное покрытие.
- Не ходите по люку в течение 3 суток после монтажа.
⚠️ Важно: Перед закрытием проверьте, чтобы на раме не было посторонних предметов, а уплотнитель был правильно вложен.
