Люк-невидимка з 3-D регулюванням
Основні характеристики
| Матеріал каркасу: | Електрозварювальна вуглецева холоднокатана чорна сталь |
| Можливе оздоблення: | Важке (керамограніт 8-16 мм, подібні та легші) |

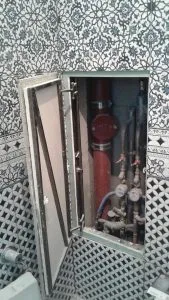

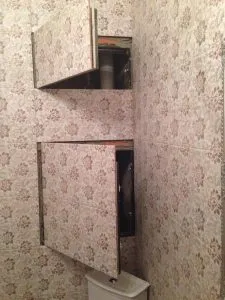

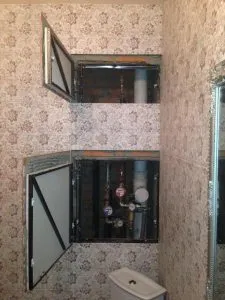

Сталевий 3D Люк ProfiLuki: Ідеальна геометрія з важкою плиткою

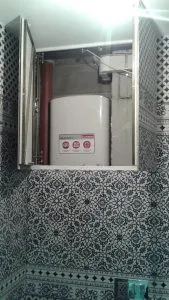

Ревізійний люк з 3D-регулюванням — це професійне рішення для прихованого доступу до інженерних мереж (лічильників, кранів, фільтрів) у стінах з цегли, бетону або гіпсокартону. Модель розроблена спеціально для складних умов експлуатації, включаючи новобудови, де можлива усадка стін, а також для проєктів з вимогами до мінімальних міжплиткових швів.
🎯 Ключова перевага: 3D-Регулювання

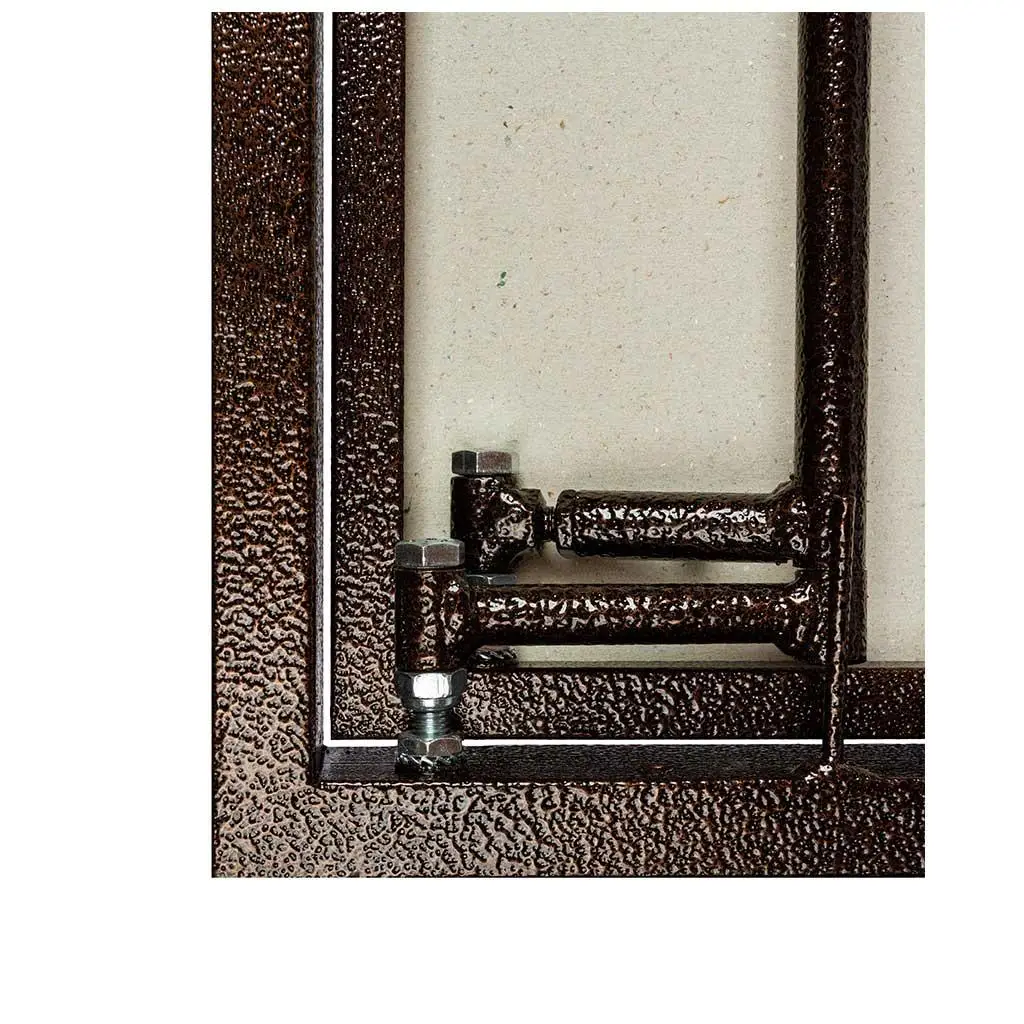

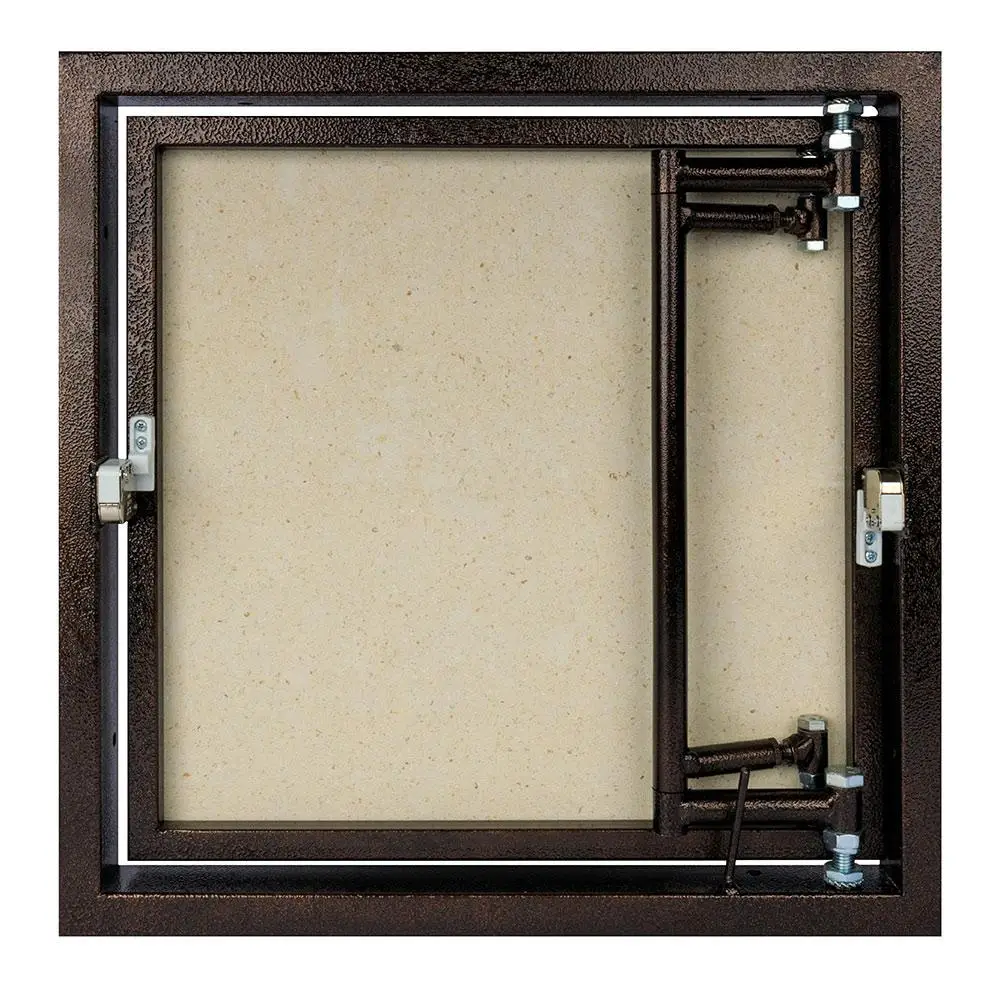

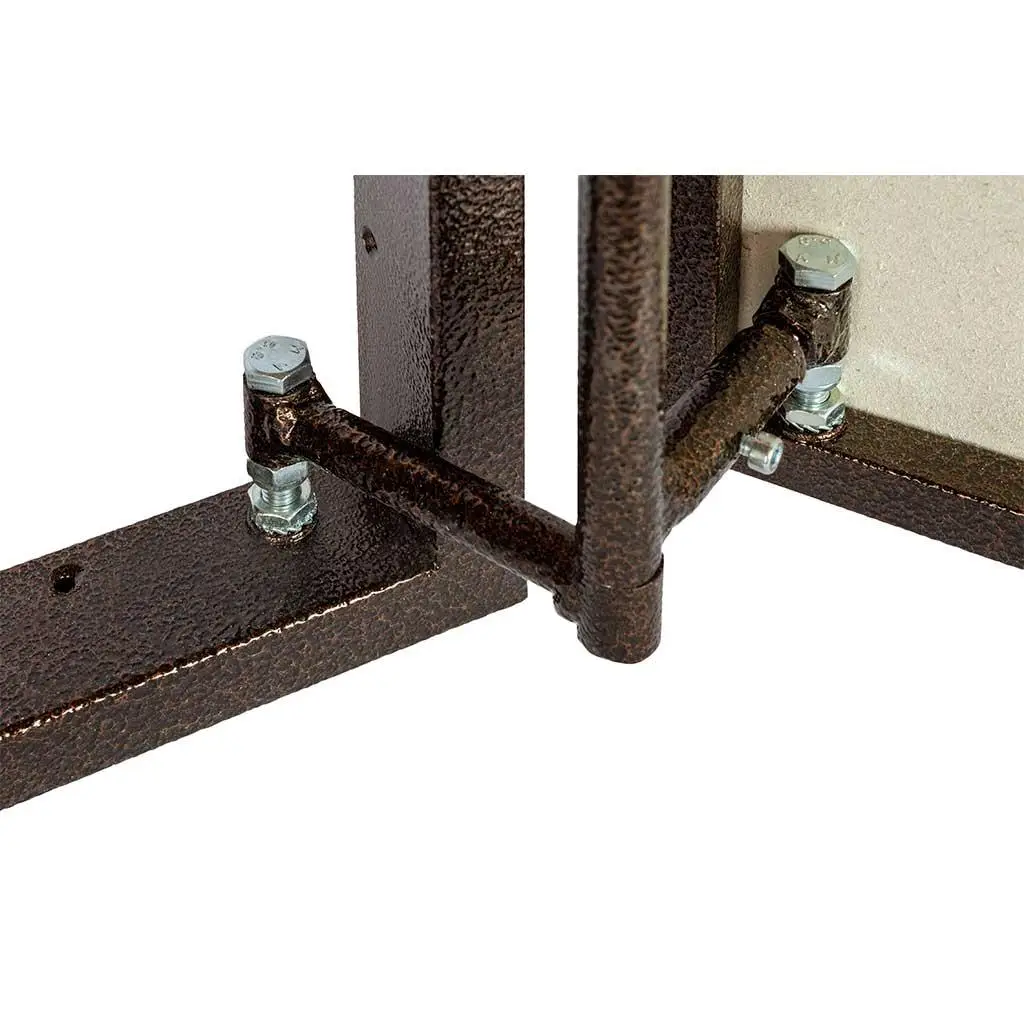

На відміну від звичайних люків, ця модель оснащена унікальною двошарнірною петлею з механізмом точного налаштування. Використовуючи звичайний гайковий ключ, ви можете відкоригувати положення дверцят у трьох площинах:
- ↕️ По вертикалі (Вгору-Вниз): Вирівнювання горизонтальних швів плитки.
- ↔️ По горизонталі (Вліво-Вправо): Регулювання вертикальних зазорів.
- ↗️ По глибині (Вперед-Назад): Налаштування площини дверцят відносно стіни.
Діапазон регулювання становить від –3 до +3 мм у кожну сторону, що дозволяє компенсувати похибки монтажу або деформацію стін з часом.
Конструкція та Надійність
- Потужна рама: Виготовлена з профільної труби 20×40х1,2 мм (електрозварна вуглецева сталь).
- Захист: Метал проходить фосфатування та покривається поліефірною порошковою фарбою для захисту від корозії.
- Зварювання MIG: Шви виконані за міжнародним стандартом DIN EN ISO 5817, що гарантує міцність конструкції під вагою важкої плитки.

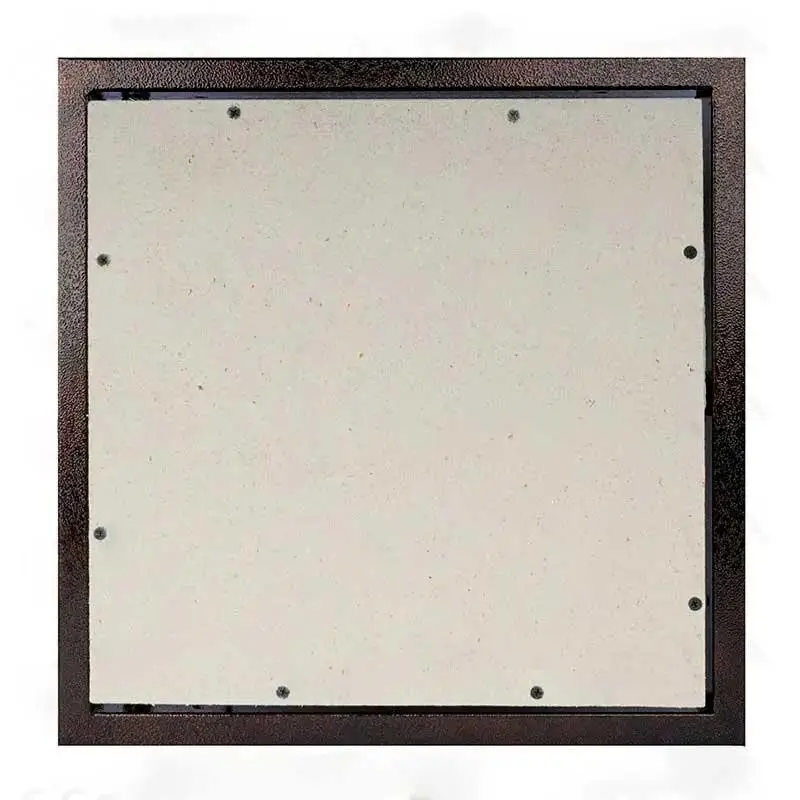

- Основа дверцят: Каркас 20×20х1,2 мм обшитий вологостійким Гіпсоволокнистим суперлистом (ГВЛ) Knauf (10 мм). Це забезпечує високу адгезію для плиткового клею.

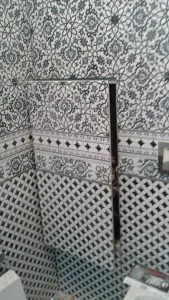

Механізм відкривання

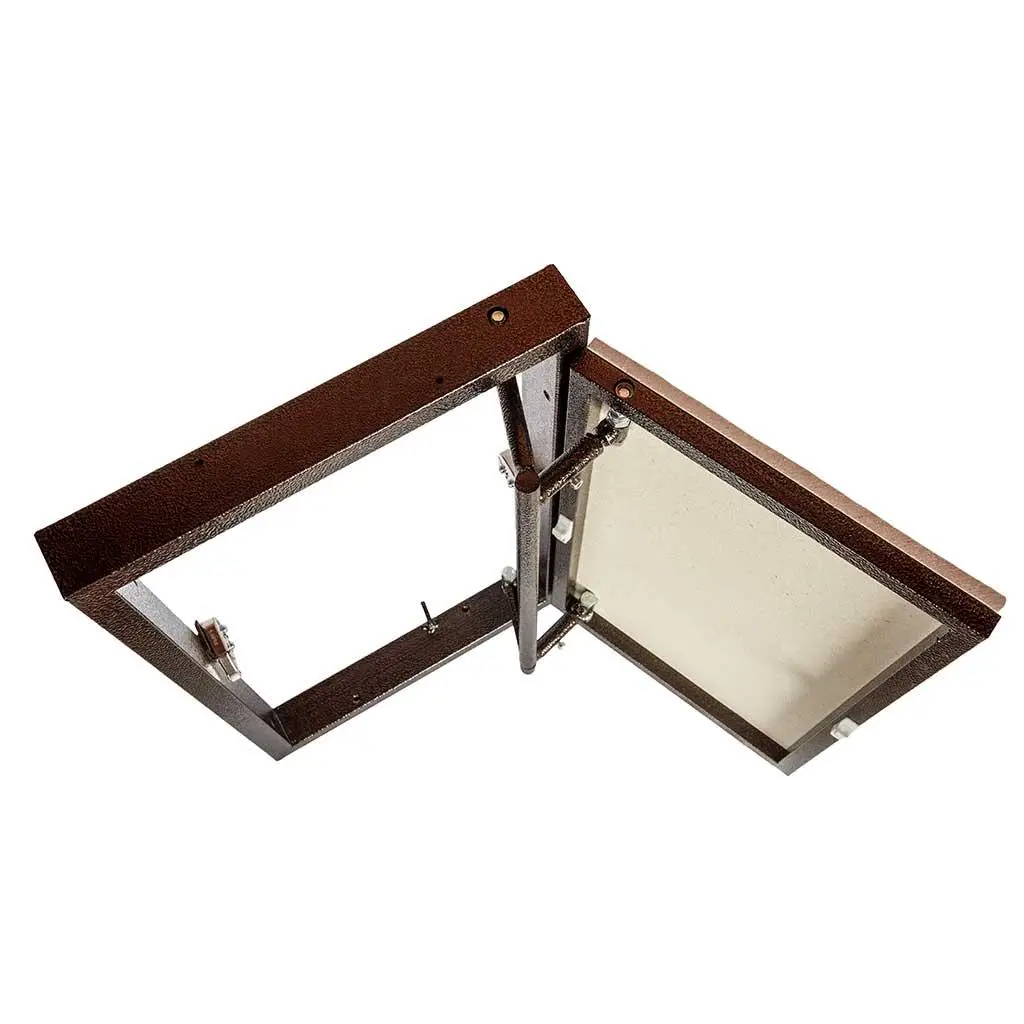

Доступ здійснюється легким натисканням (система Push) завдяки німецьким замкам Mini-Latch (Hafele). Дверцята фронтально висуваються з отвору, захищаючи краї плитки від сколів, а потім розчиняються на 110°.
🛠 Технічні характеристики
- Глибина: Загальна глибина конструкції з урахуванням замків — 70 мм (55 мм рама + 15 мм замки).
- Облицювання: Керамічна плитка (до 20 мм), керамограніт (до 12 мм), мозаїка, HPL-панелі, натуральний камінь.
- Розмірний ряд: Однодверні моделі від 200х350 мм до 700х1300 мм. Дводверні конструкції (без перемички) до 1200х1300 мм.

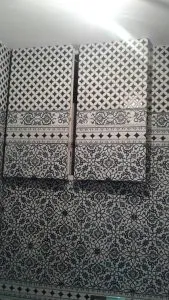

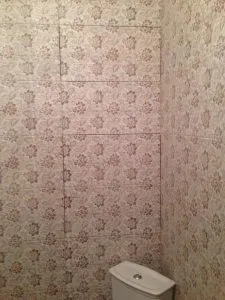

💡 Ідеально для безшовної плитки
Завдяки жорсткості петлі (посилена сталевою трубою Ø 15 мм) та можливості мікрорегулювання, цей люк дозволяє домогтися абсолютно однакових швів по всьому периметру, роблячи ревізійне вікно повністю невидимим.
📏 Як підібрати розмір для люка з 3D-регулюванням
Головне правило «невидимки»: розмір люка підбирається строго під розкладку вашої плитки, а не під розмір дірки в стіні. Ніша прорізається вже після того, як ви визначилися з форматом кахлю.
Крок 1: Правило «Плитка ≥ Люк»
Ідеальний варіант — коли розмір дверцят збігається з розміром однієї або декількох плиток. Однак, плитка може (і повинна) виступати за межі дверцят. Це дозволяє приховати щілину.
📐 Допустимий виступ плитки (Напуск):
Плитка не обов’язково має бути приклеєна врівень із краєм дверцят. Ви можете випускати її за габарити:
- З боку петлі: максимум до 20 мм (інакше при відкриванні плитка впереться в стіну і сколеться).
- З інших трьох сторін: максимум до 50 мм (але не менше 50% площі плитки має бути приклеєно до дверцят).
Крок 2: Глибина та Монтажний простір
Для встановлення механізму 3D-регулювання потрібна глибша ніша, ніж для звичайних люків. Переконайтеся, що глибина від лицьової поверхні стіни до комунікацій становить не менше 70 мм.
Крок 3: Розрахунок «Світлового отвору» (Важливо!)
Через потужну петлю та товщину профілю реальне вікно доступу буде меншим за габаритний розмір люка. Враховуйте це, якщо плануєте обслуговувати великі бойлери або лічильники.
| Параметр | Втрата простору |
| По ширині (горизонталь) | -110 мм (90 мм петля + 20 мм замок) |
| По висоті (вертикаль) | -40 мм (профіль рами) |
💎 Особливість для Мозаїки
Якщо ви плануєте облицювання мозаїкою, замір проводиться інакше: габарит фрагмента + товщина шва. Повідомте менеджеру
🛠 Призначення та Технічні особливості
Ревізійний люк серії «ФРН» (Посилений) призначений для прихованого доступу до комунікацій у стінах з будь-яких матеріалів (цегла, бетон, гіпсокартон). Завдяки посиленій сталевій конструкції, ця модель ідеально підходить для облицювання важкими матеріалами: керамогранітом, каменем, мармуром, а також звичайною плиткою.
Чому обирають «ФРН»:
- Матеріал: Міцна конструкційна сталь із порошковим антикорозійним покриттям.
- Зварювання TIG: Шви виконані за міжнародним стандартом EN 10217-7 (максимальна міцність).
- Дверцята: Основа — Магнезитова плита. Це екологічно чистий, вологостійкий матеріал, що запобігає появі грибка та забезпечує кращу адгезію клею, ніж звичайний ГКЛ.
🧱 Технологія монтажа
Варіант А: Монтаж у тверді стіни (Цегла, Бетон, Піноблок)
- Встановіть люк у підготовлений отвір. Важливо: площина дверцят повинна збігатися з площиною основної стіни (з урахуванням шару клею та плитки).
- Закріпіть раму через бічні монтажні отвори за допомогою дюбелів та саморізів.
- Обов’язково заповніть щілину між рамою та стіною монтажною піною для жорсткості конструкції.
Варіант Б: Монтаж у перегородки (Гіпсокартон, ГВЛ)
Для важких люків обов’язковим є монтаж у посилений каркас із профілів.
- Змонтуйте каркас із профілю по периметру майбутнього люка.
- Вставте люк у каркас. Рама повинна бути врівень із профілем, а дверцята (магнезитова плита) повинні виступати за площину каркаса на 10 мм (товщину обшивки ГКЛ).
- Закріпіть раму до несучого каркаса саморізами через бічні отвори (мінімум по 2 точки кріплення на бік).
- Обшийте каркас листами гіпсокартону.
Схема кріплення рами до профілю та обшивки ГКЛ
🎨 Облицювання плиткою (Важливо!)
⚠️ Увага: Вибір клею
Ми НЕ РЕКОМЕНДУЄМО використовувати важкий цементний клей для нанесення на самі дверцята, оскільки це дає зайве навантаження на петлі.
✅ Рішення: Проґрунтуйте дверцята акриловим ґрунтом та використовуйте якісний клей типу «Рідкі цвяхи» (напр. Момент-Монтаж у тубі). Це забезпечить надійність за мінімальної ваги.
Допустимі виступи плитки (напуски):
- З боку петлі: від 5 до 45 мм.
- З інших сторін: від 5 до 75 мм.
💧 Герметизація шва (Силіконовий замок)
Щоб люк був герметичним та непомітним, дотримуйтесь покрокової інструкції:
1. Ретельно очистіть торці плитки в зоні шва від пилу та клею.
2. Обклейте краї плитки навколо шва малярською стрічкою, залишивши зазор 2-3 мм. Щільно притисніть стрічку.
3. Заповніть шов силіконовим герметиком (у колір затирання) на всю глибину.
4. Зніміть надлишки силікону еластичним шпателем, формуючи рівну поверхню.
5. Не чекаючи висихання, акуратно видаліть малярську стрічку.
6. Через 2 доби проріжте шов гострим ножем на всю глибину під кутом 45°.
7. Фінальне відкриття
ВАЖЛИВО! Вперше після прорізання відкривайте люк тільки за допомогою присосок (як на фото). Спочатку потягніть дверцята суворо на себе.
Після відкриття зріжте надлишки герметика на торцях плитки, які заважають закриванню.
🛑 Правила експлуатації та Гарантія
- Відкривання: Завжди використовуйте дві руки або дві присоски. Тягніть дверцята на себе рівномірно. Заборонено тягнути тільки за один кут — це може пошкодити засувки.
- Навантаження: Не перевантажуйте дверцята навісним обладнанням.
- Догляд: Рекомендується 1 раз на рік змащувати петлі для плавного ходу.
Виробник гарантує роботу механізмів за умови дотримання правил монтажу та відсутності механічних пошкоджень конструкції.
Опції тип з 3-D регулюванням
| Стандартні моделі (см) люків, що відкриваються натисканням | Вага люка в зборі (кг) | Габарити люка (мм) Ш х В х Гл | Вантажопідйомність (кг) | Вартість за шт., грн. БЕЗ ПДВ | |
|---|---|---|---|---|---|
| ФРН с 3D (20х40) | 3,7 | 200х400х50*/60** | 14 | 4683 | |
| ФРН с 3D (20х50) | 3,7 | 200х500х50*/60** | 14 | 4990 | |
| ФРН с 3D (20х60) | 3,7 | 200х600х50*/60** | 14 | 5279 | |
| ФРН с 3D (30х40) | 3,7 | 300х400х50*/60** | 14 | 4990 | |
| ФРН с 3D (30х50) | 4,8 | 300х500х50*/60** | 16 | 5279 | |
| ФРН с 3D (30х60) | 5,2 | 300х600х50*/60** | 17 | 5675 | |
| ФРН с 3D (40х40) | 4,6 | 400х400х50*/60** | 16 | 5279 | |
| ФРН с 3D (40х50) | 5,6 | 400х500х50*/60** | 18 | 5675 | |
| ФРН с 3D (40х60) | 6,5 | 400х600х50*/60** | 20 | 5963 | |
| ФРН с 3D (40х75) | 9,2 | 400х750х50*/60** | 24 | 6548 | |
| ФРН с 3D (40х90) | 11,1 | 400х900х50*/60** | 27 | 7042 | |
| ФРН с 3D (50х40) | 5,5 | 500x400x50*/60** | 18 | 5675 | |
| ФРН с 3D (50х50) | 6,5 | 500х500х50*/60** | 20 | 5963 | |
| ФРН с 3D (50х60) | 8,9 | 500х600х50*/60** | 23 | 6364 | |
| ФРН с 3D (50х80) | 12 | 500х800х50*/60** | 27 | 7042 | |
| ФРН с 3D (60х40) | 7,3 | 600x400x50*/60** | 21 | 5963 | |
| ФРН с 3D (60х50) | 8,3 | 600х500х50*/60** | 23 | 6364 | |
| ФРН с 3D (60х60) | 11,7 | 600х600х50*/60** | 24 | 6749 | |
| ФРН с 3D (60х90) | 14,3 | 600х900х50*/60** | 30 | 8446 | |
| ФРН с 3D (60х100) | 15,4 | 600х1000х50*/60** | 32 | 8872 | |
| ФРН с 3D (60х120) | 17 | 600х1200х50*/60** | 38 | 9716 | |
| Не знайшли потрібний розмір? | |||||
