Люк напольный невидимый «Лайт Герметичный»
Герметичный напольный люк под плитку из алюминия. Съёмная крышка-лоток глубиной 40 мм под любой материал пола. Резиновый уплотнитель + прижимные болты обеспечивают полную герметичность — защита от воды, запахов и пыли из подвала.
Основные характеристики
| Материал каркаса: | Экструдированный алюминиевый профиль |
| Возможная отделка: | Тяжелое (керамогранит 8-16 мм, подобные и более легкие) |

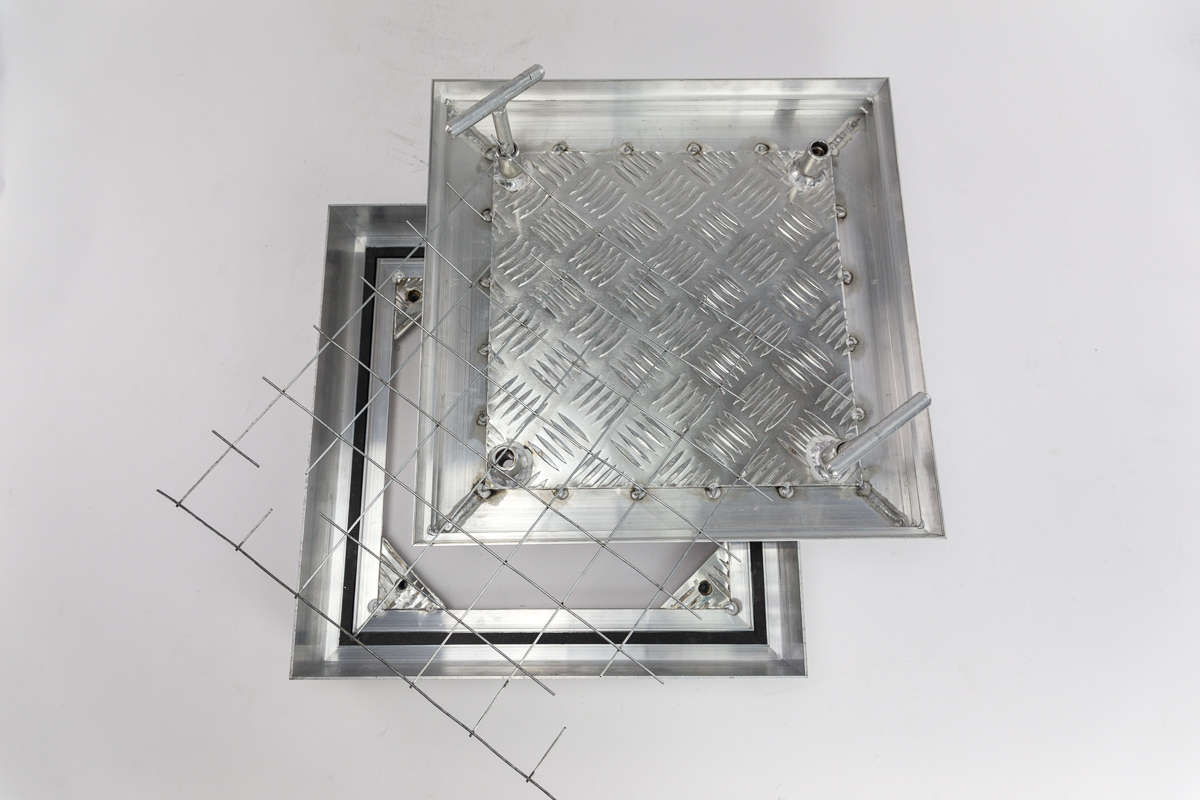

Модель «Лайт Герметичный» — это алюминиевый напольный люк со съёмной крышкой-лотком и встроенной системой герметизации. В отличие от базовой модели «Лайт», здесь по периметру рамы установлен специальный резиновый уплотнитель, а крышка фиксируется прижимными болтами в четырёх углах — это создаёт надёжный герметичный барьер.
Особенности конструкции

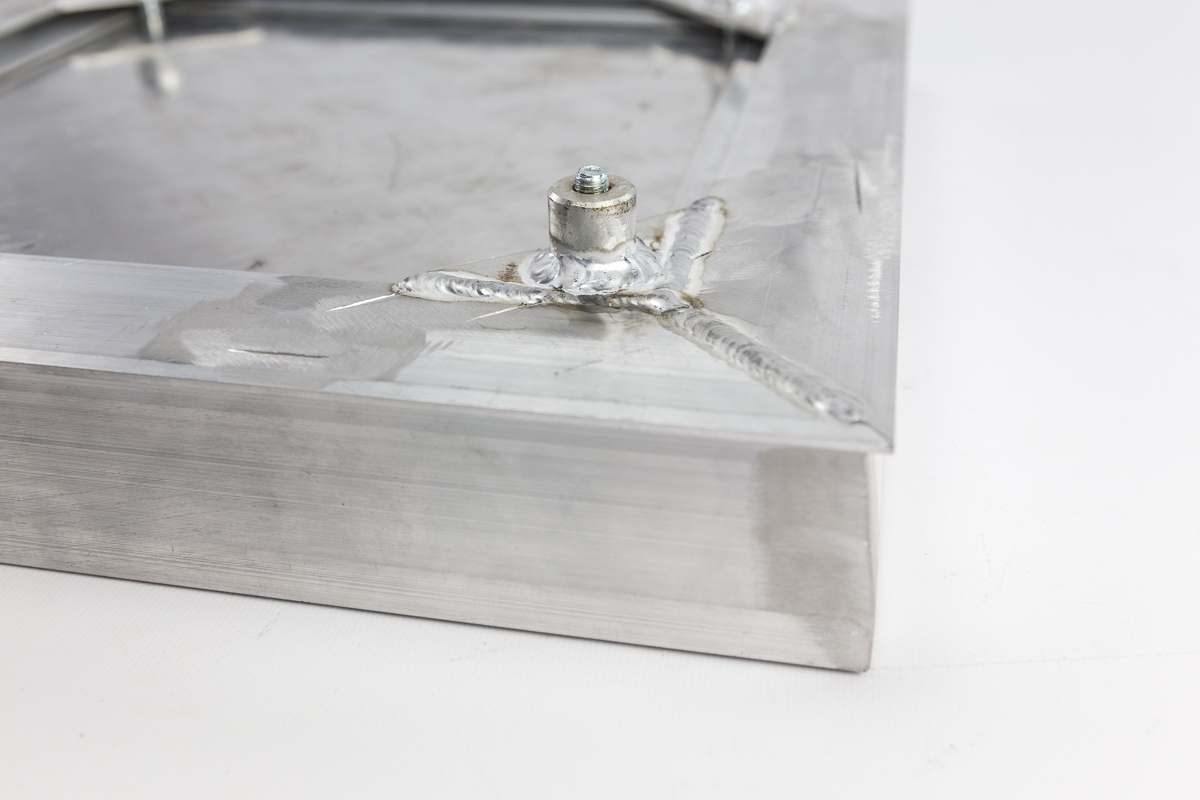

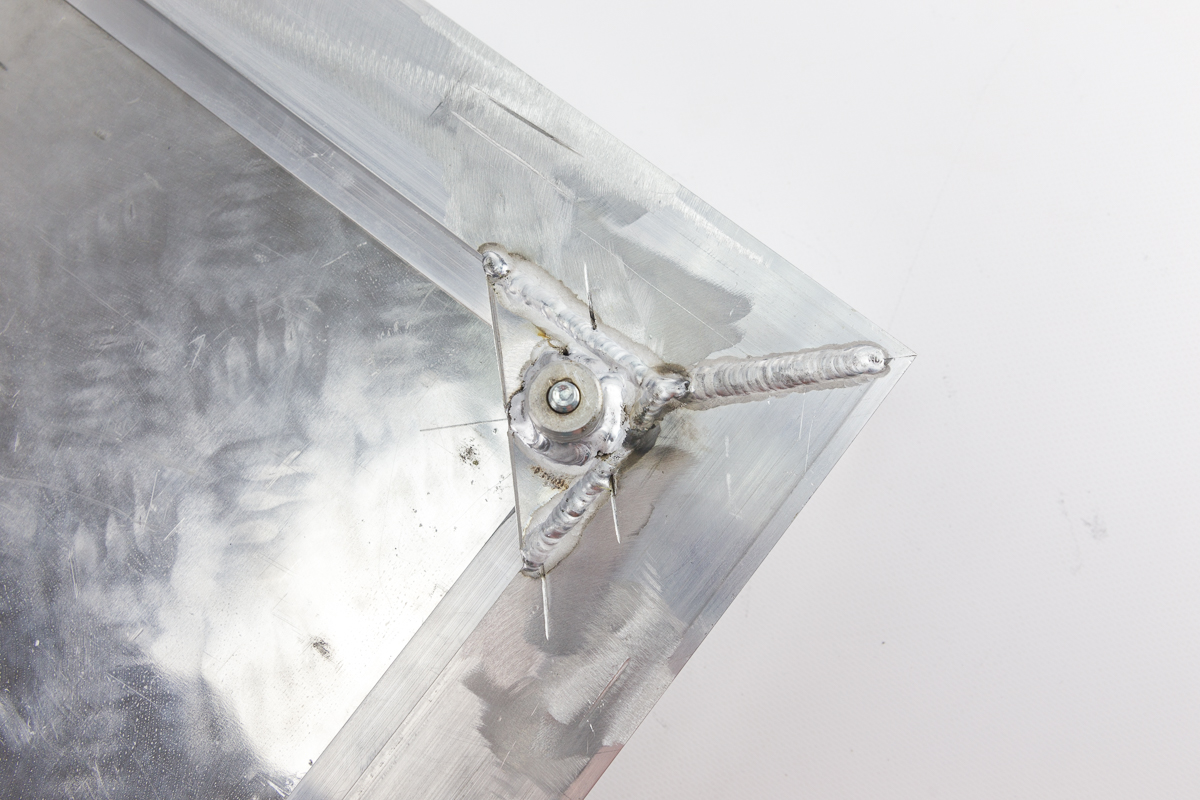

- Материал: Алюминиевый профиль 3 мм, аргонная сварка. Не ржавеет — подходит для влажных зон, бассейнов и улицы.
- Невидимость: Крышка-лоток глубиной 40 мм заполняется плиткой, керамогранитом, мрамором или ламинатом. После монтажа виден лишь аккуратный зазор 1,5 мм по периметру.

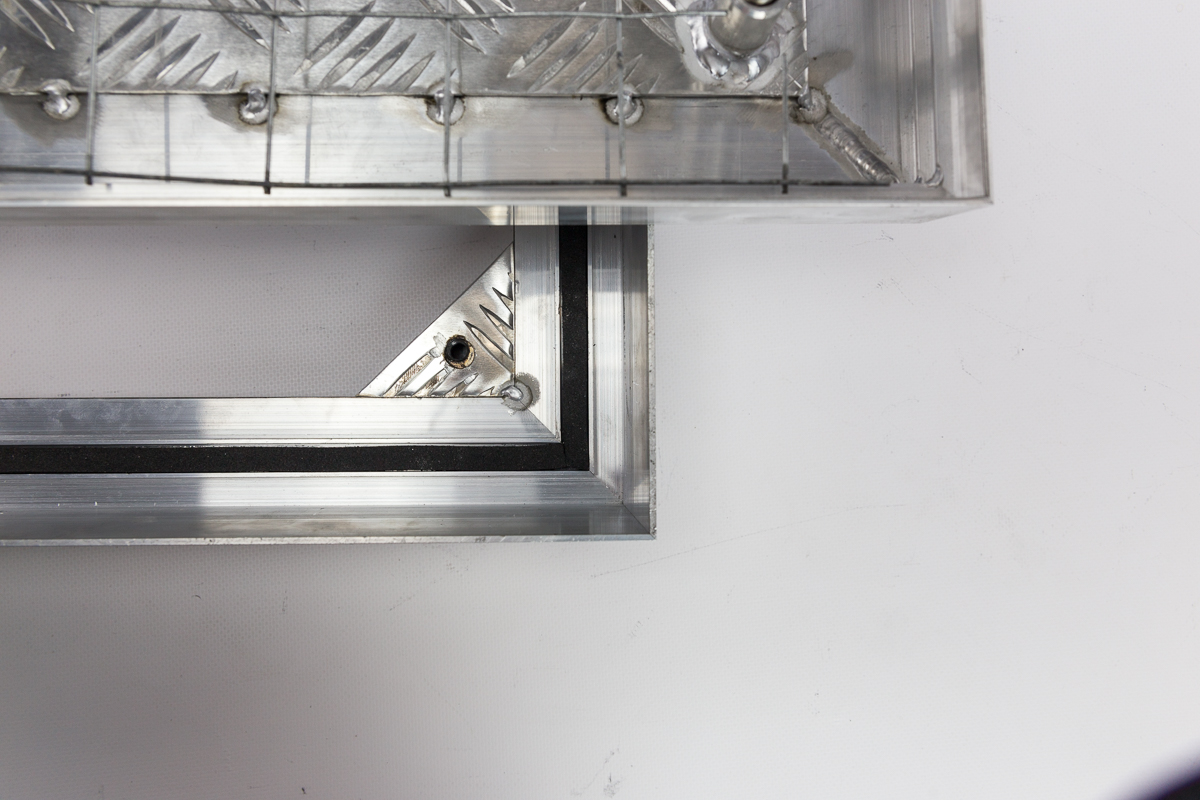

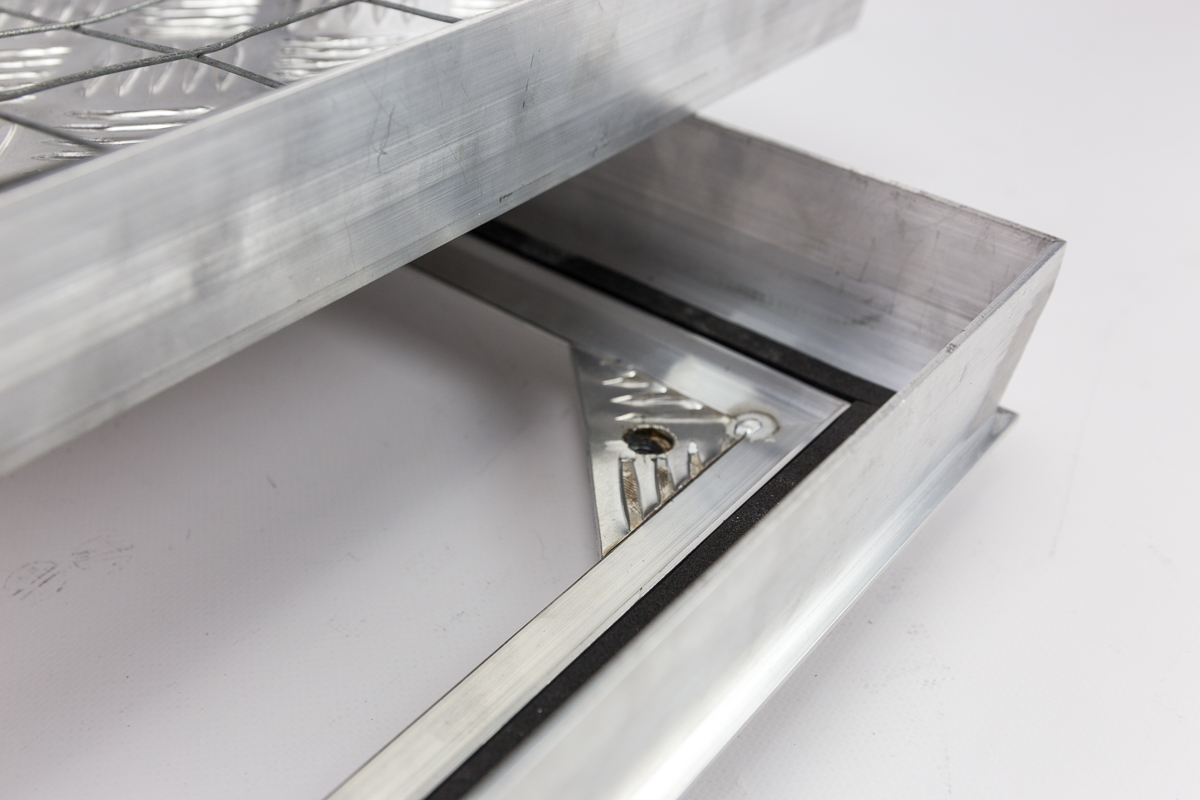

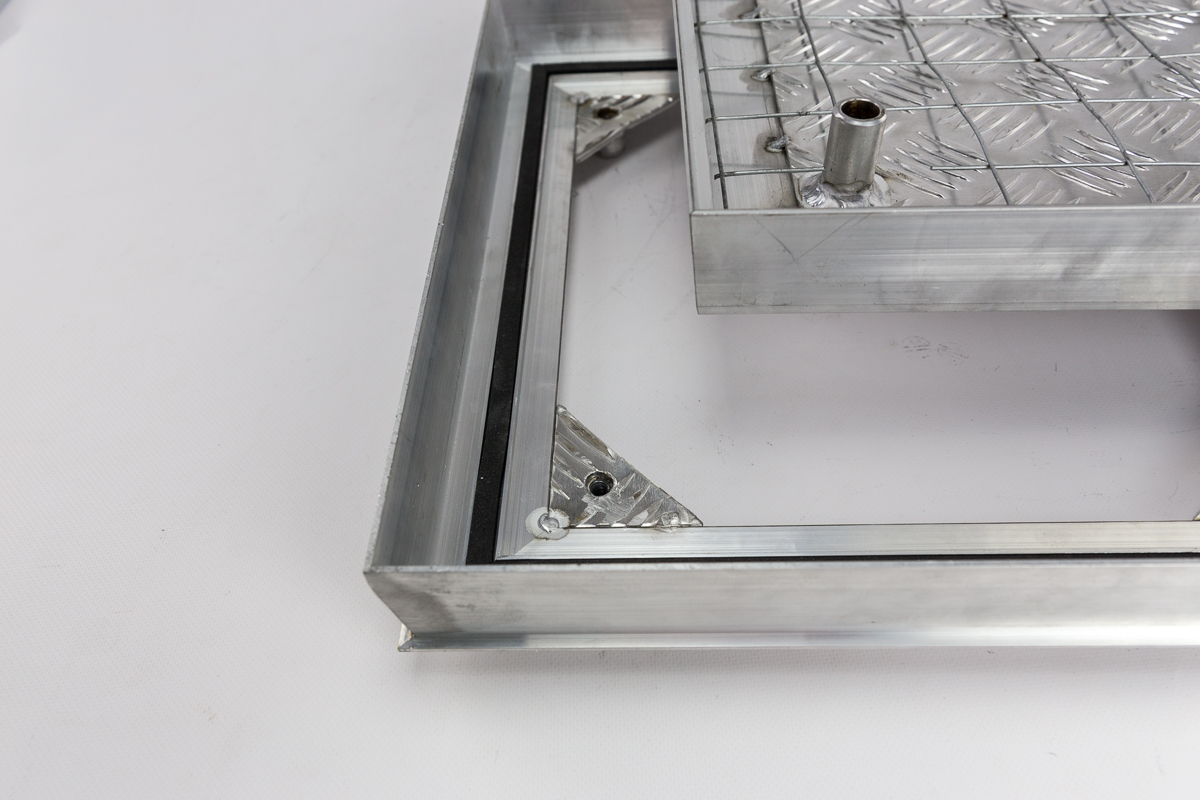

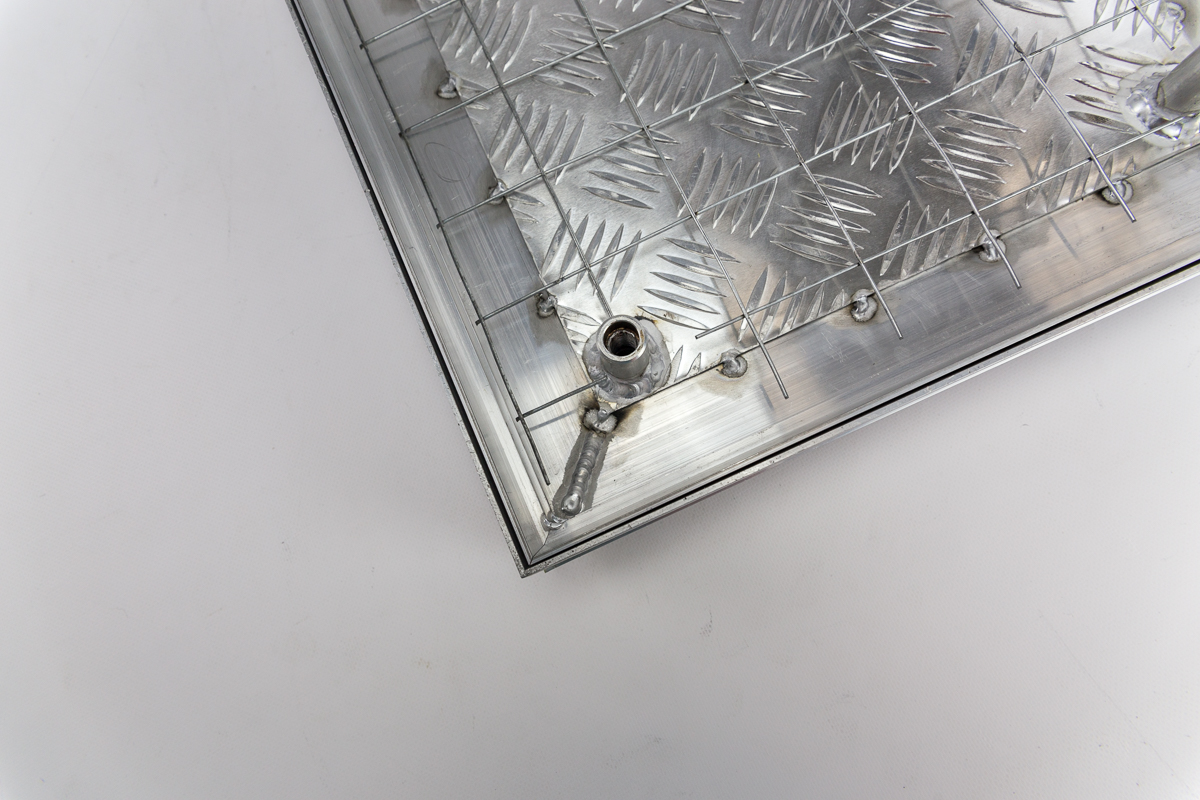

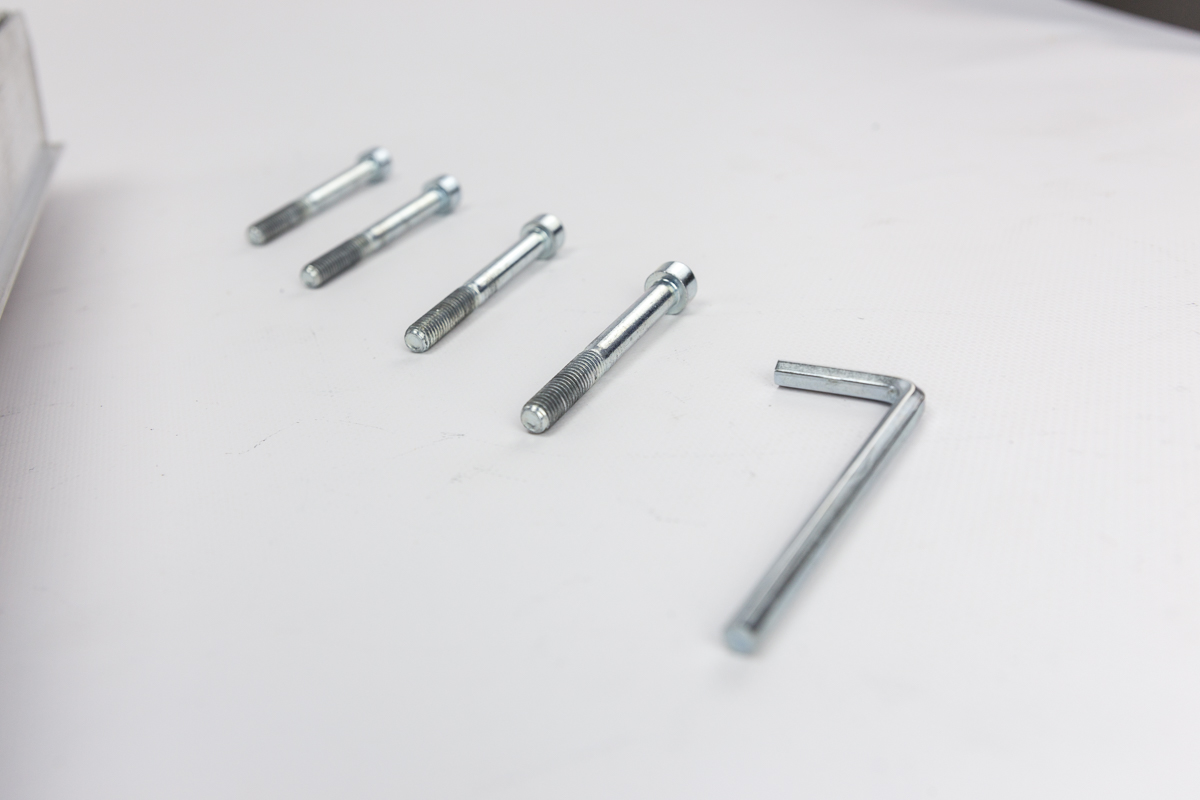

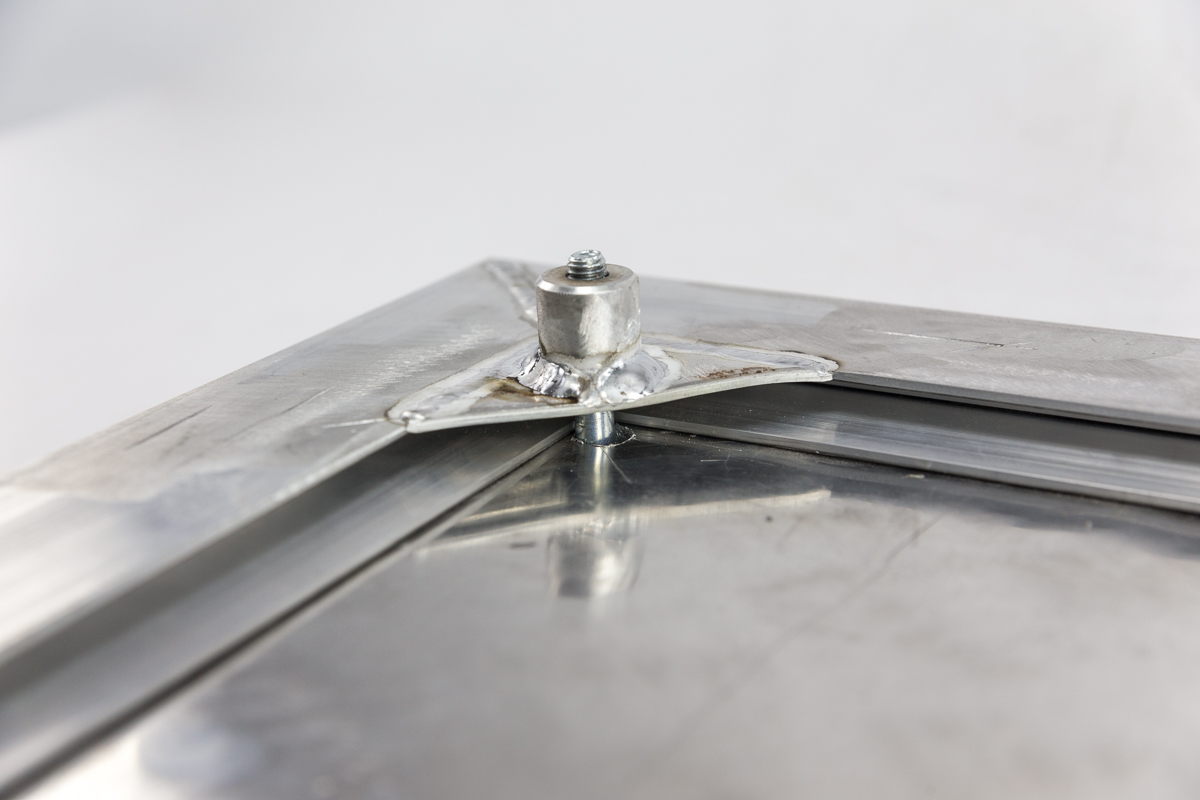

- Герметичность: Резиновый уплотнитель в посадочном месте рамы + четыре прижимных болта по углам. Надёжная защита от воды, запахов, пыли и сквозняков из подвала.
Как открывается?
Петель нет — крышка полностью снимается:

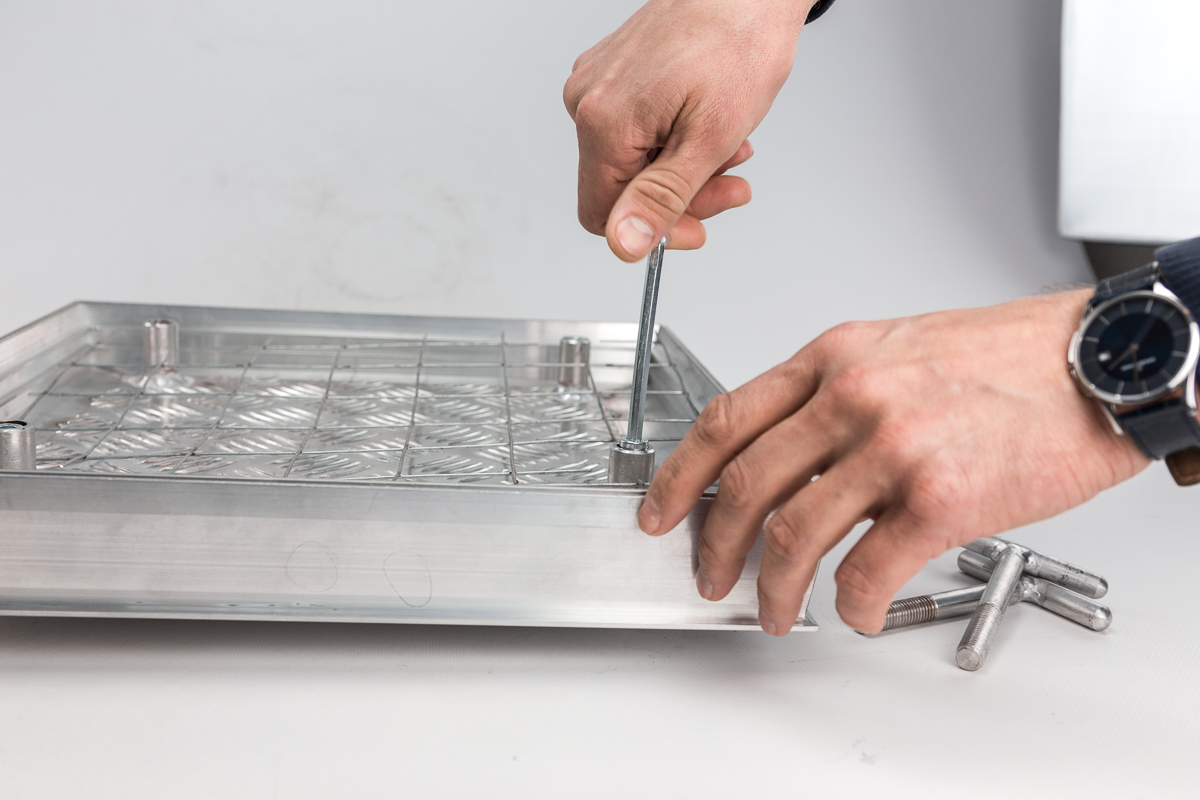

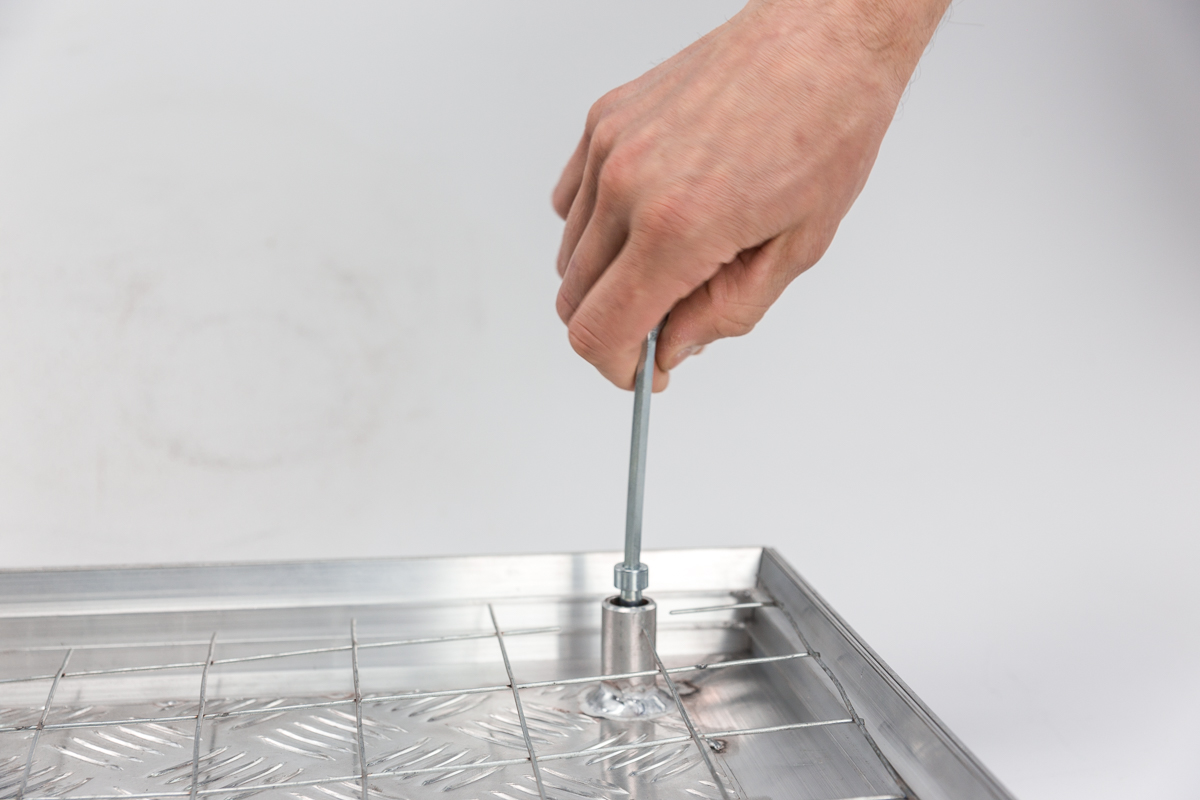

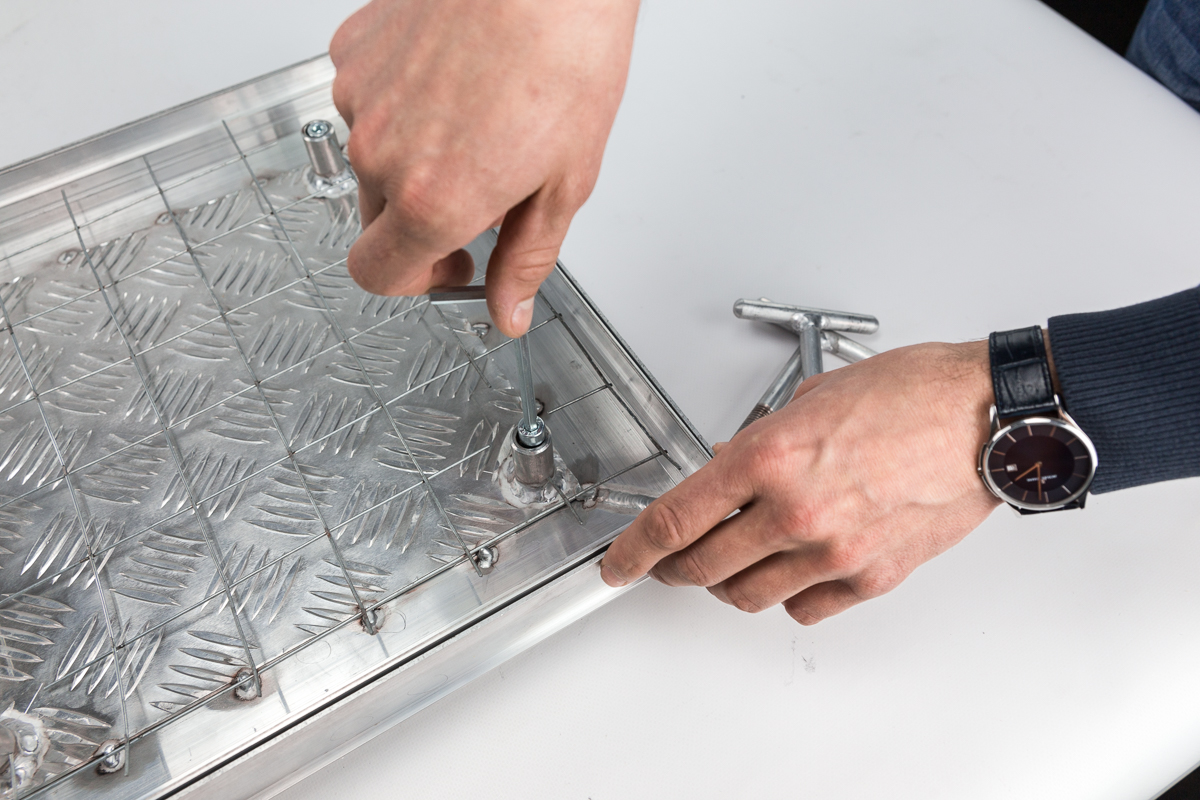

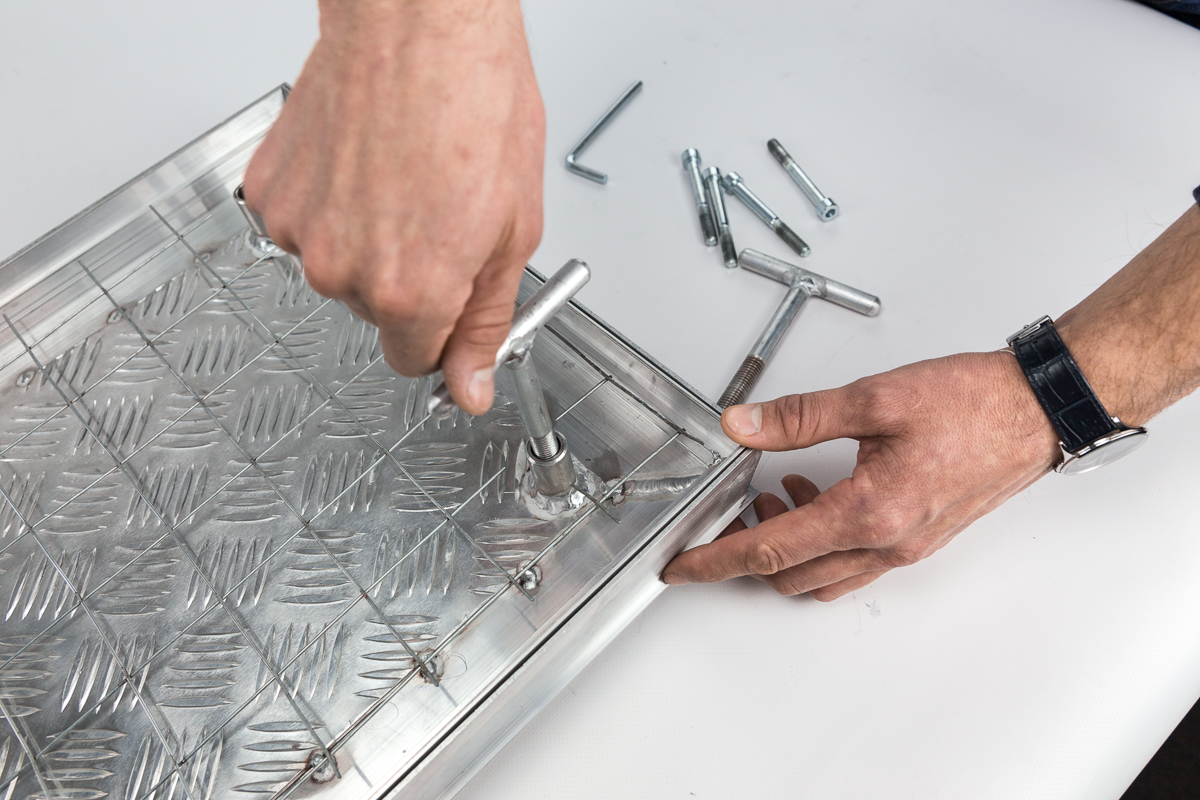

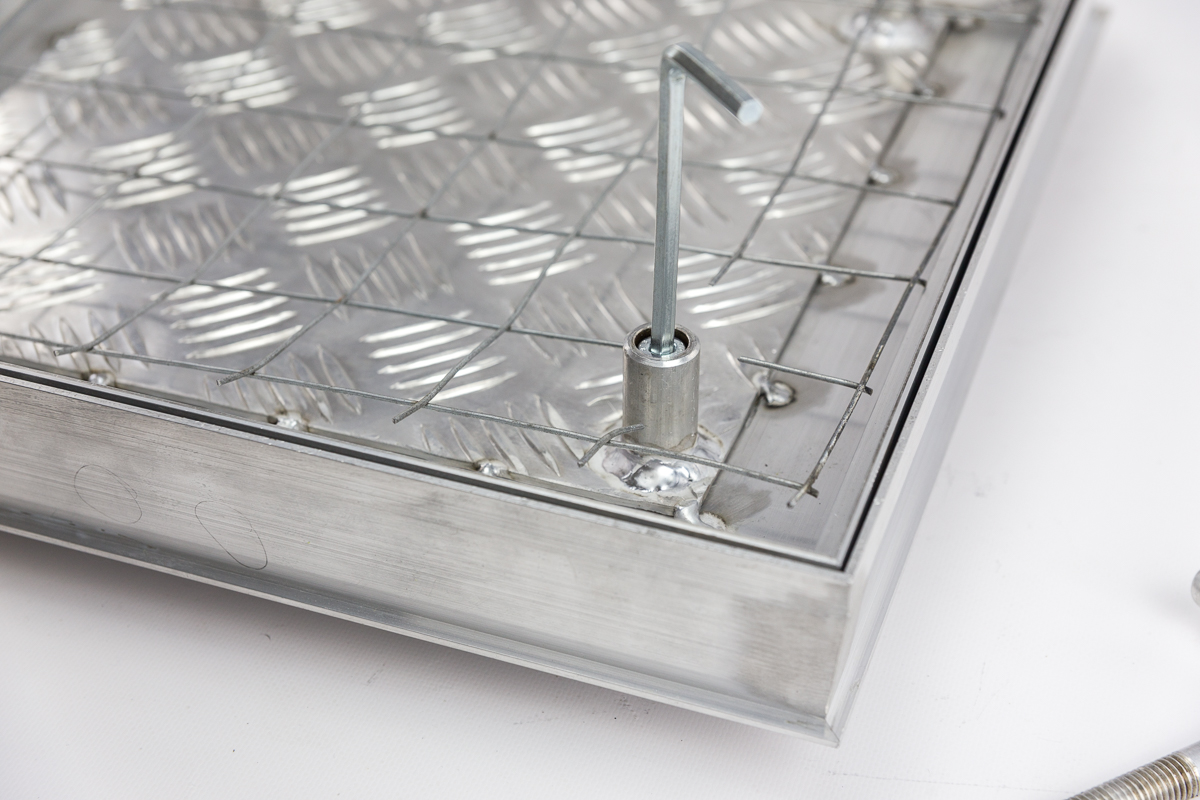

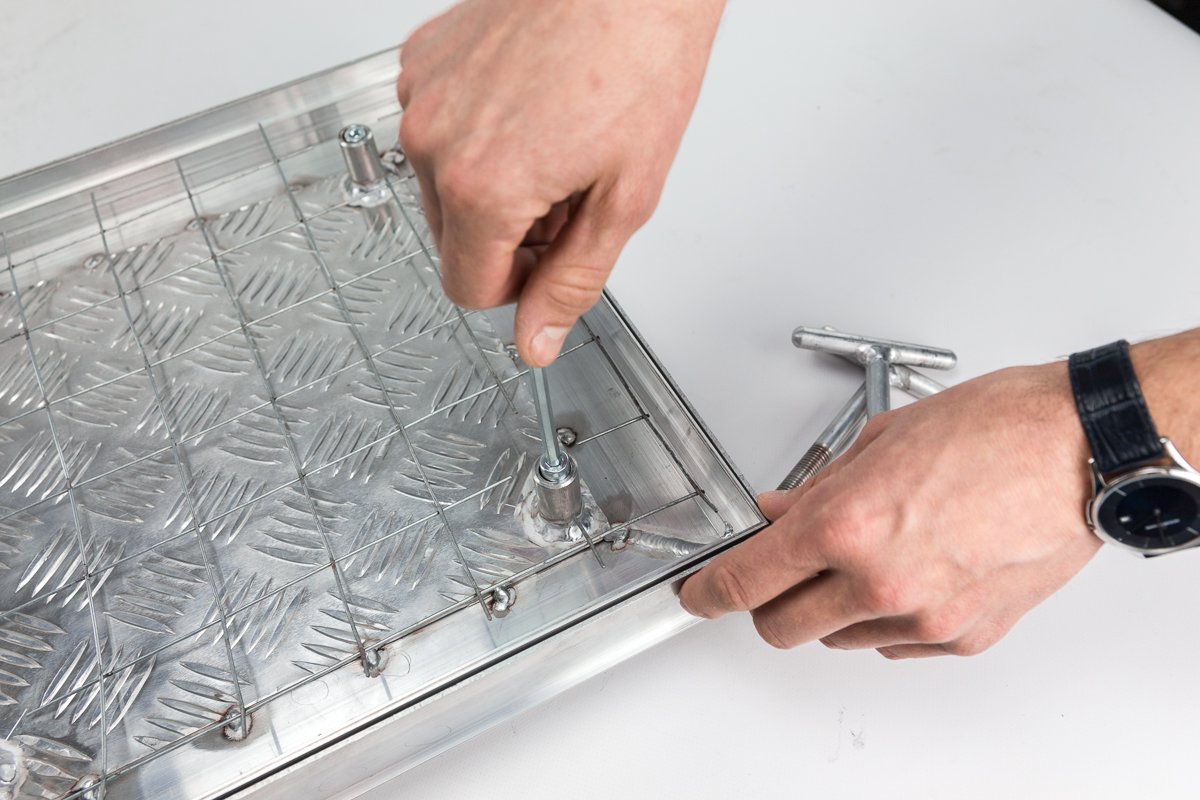

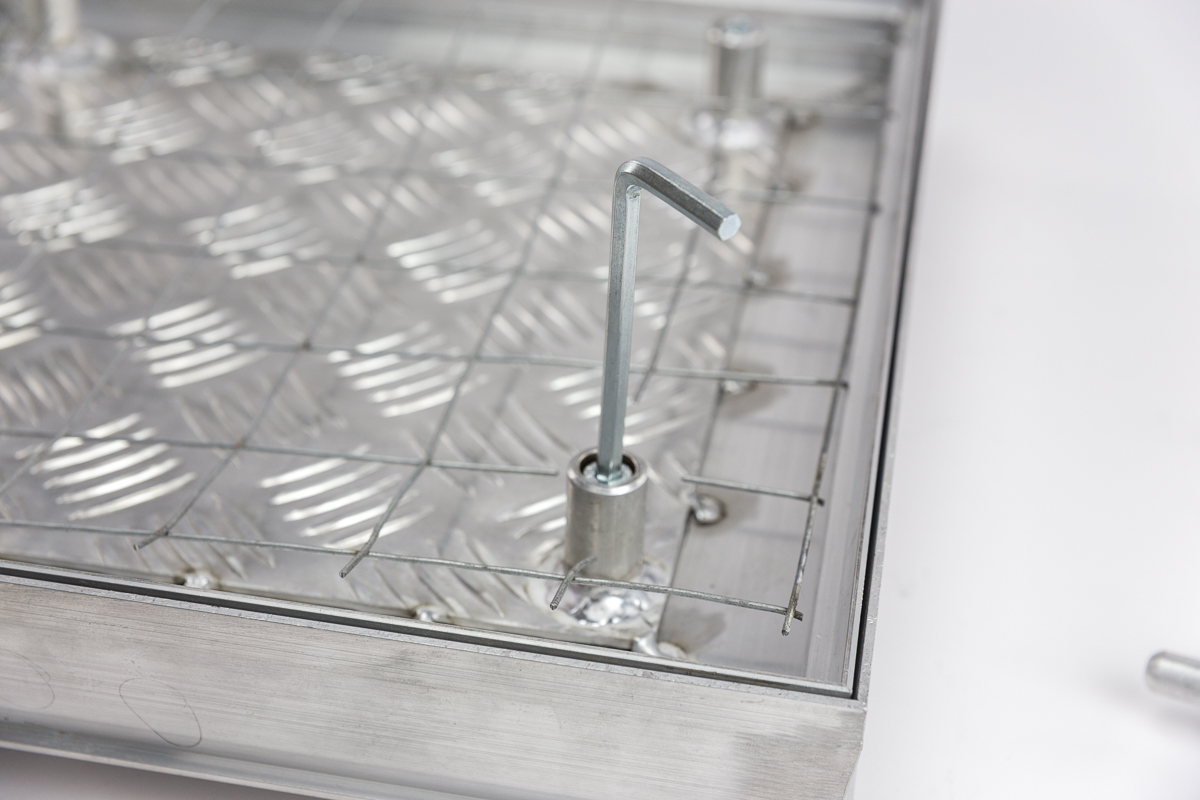

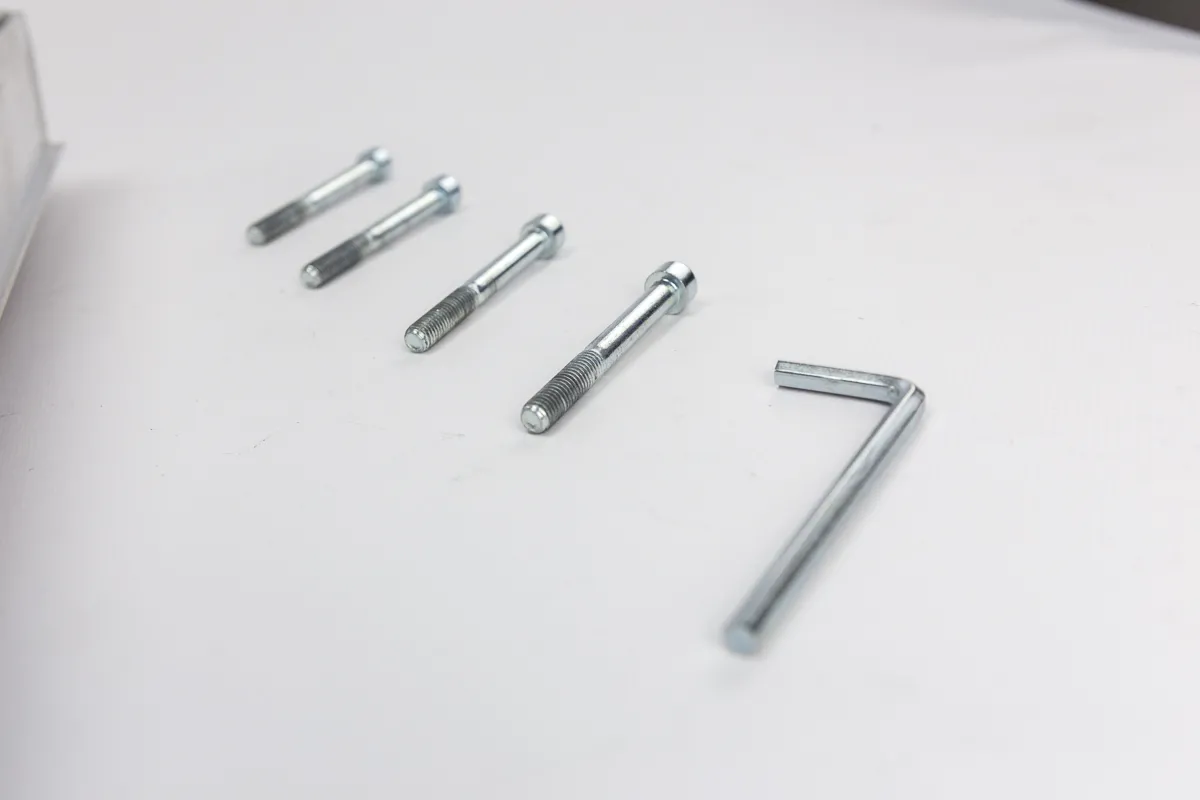

- Выкручиваете прижимные болты в четырёх углах.

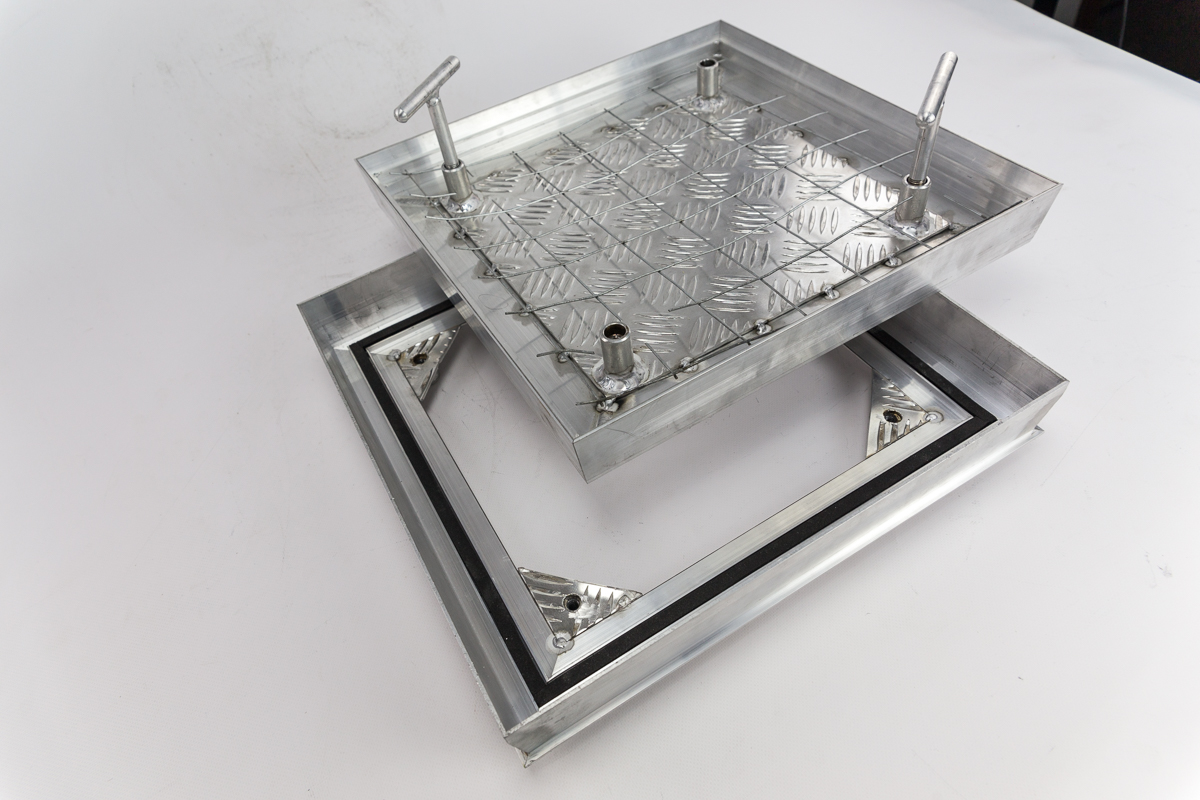

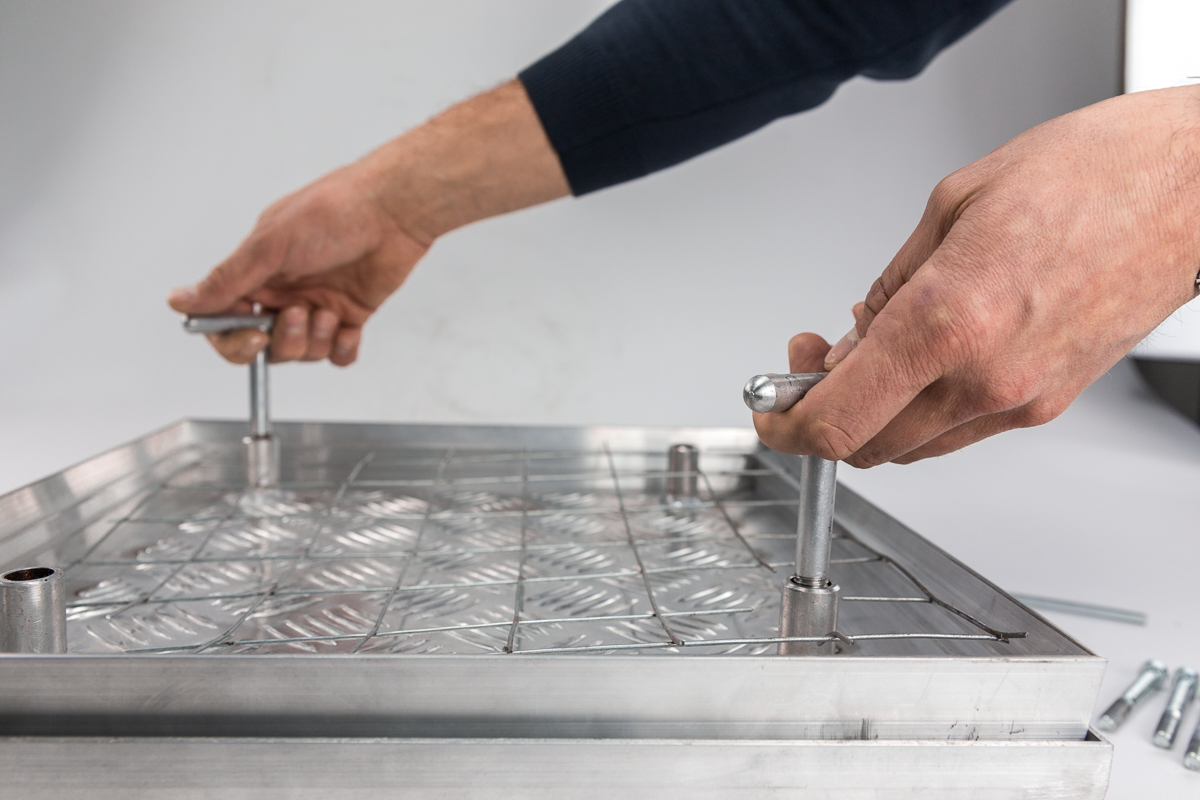

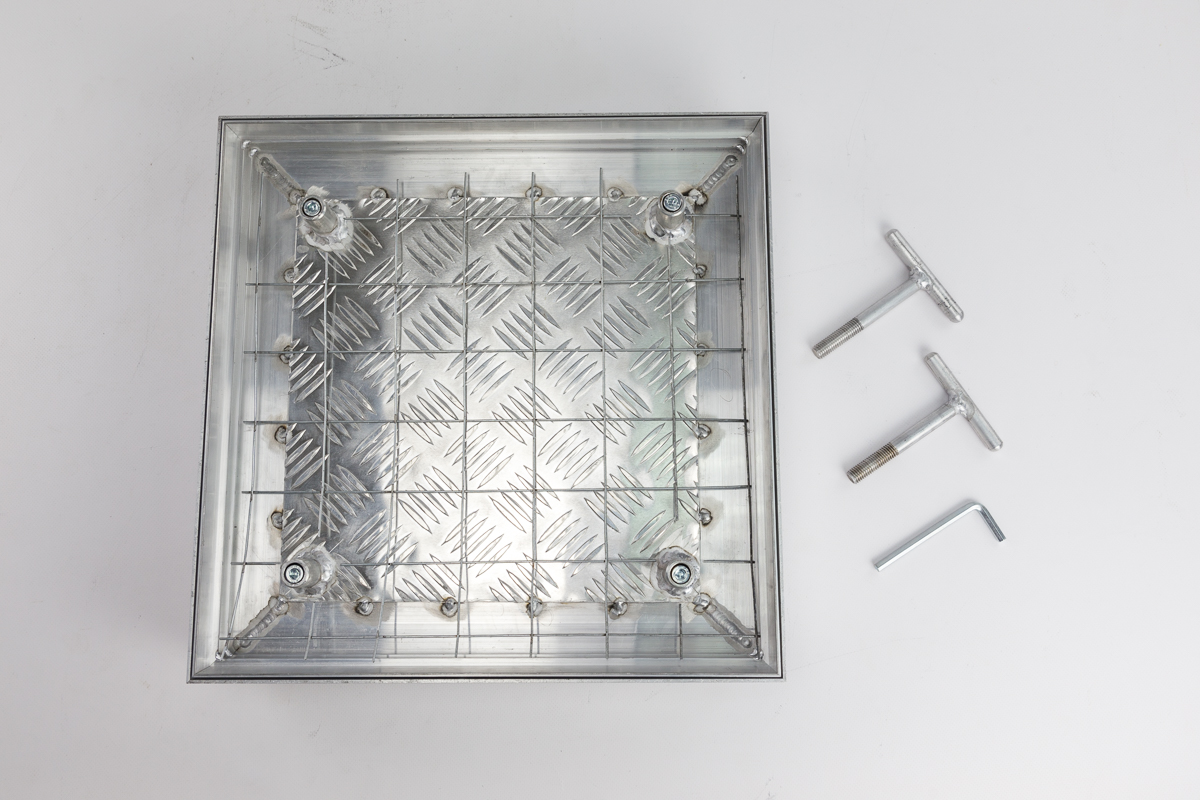

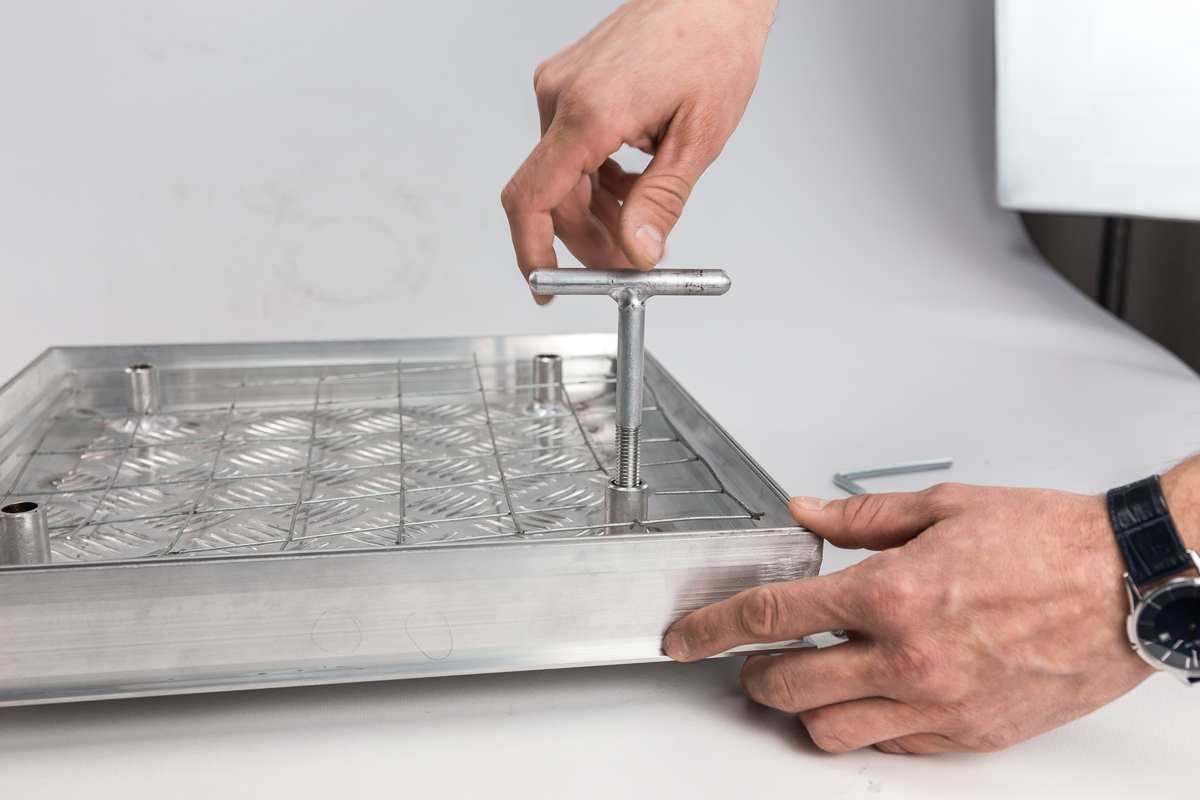

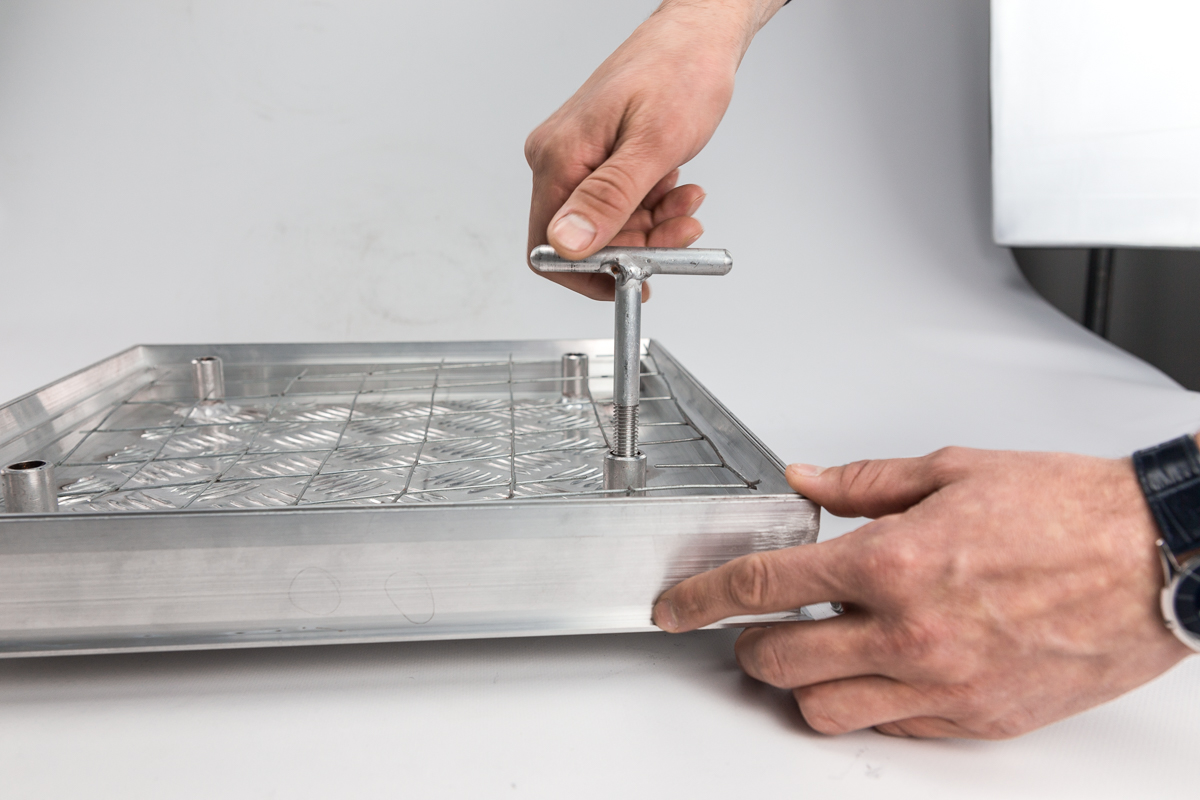

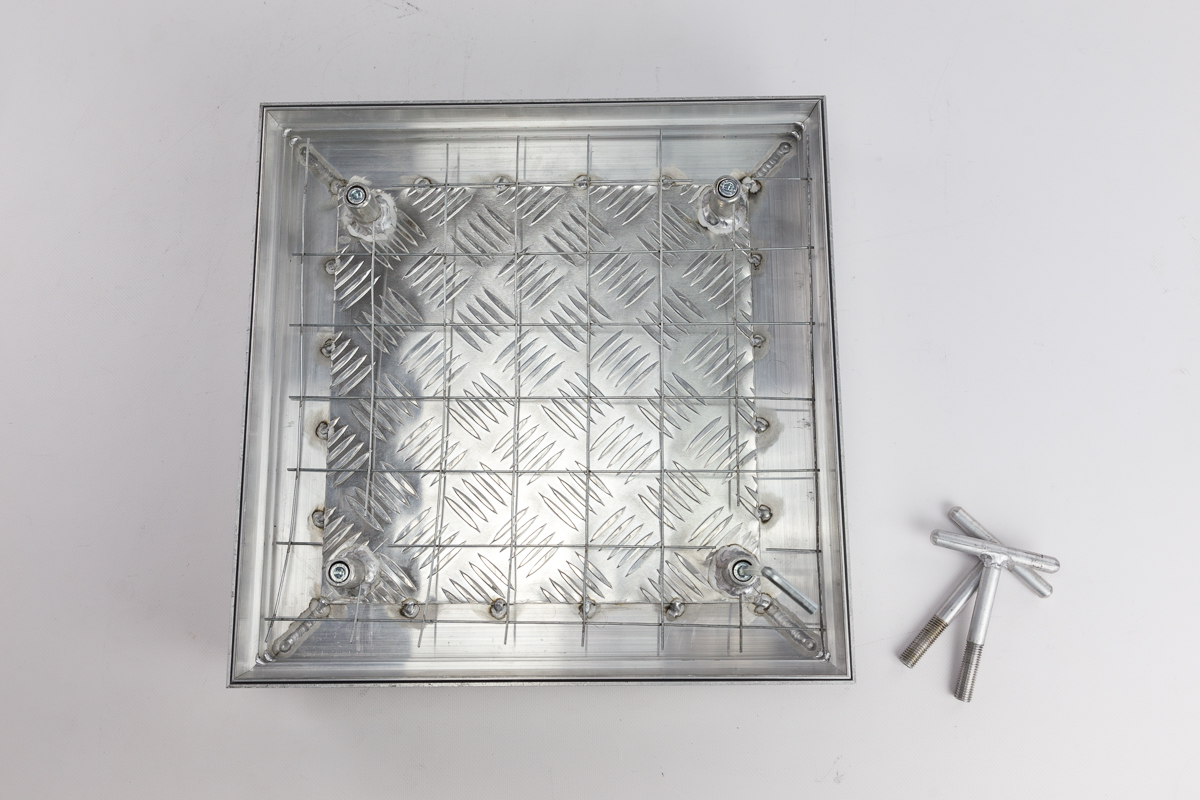

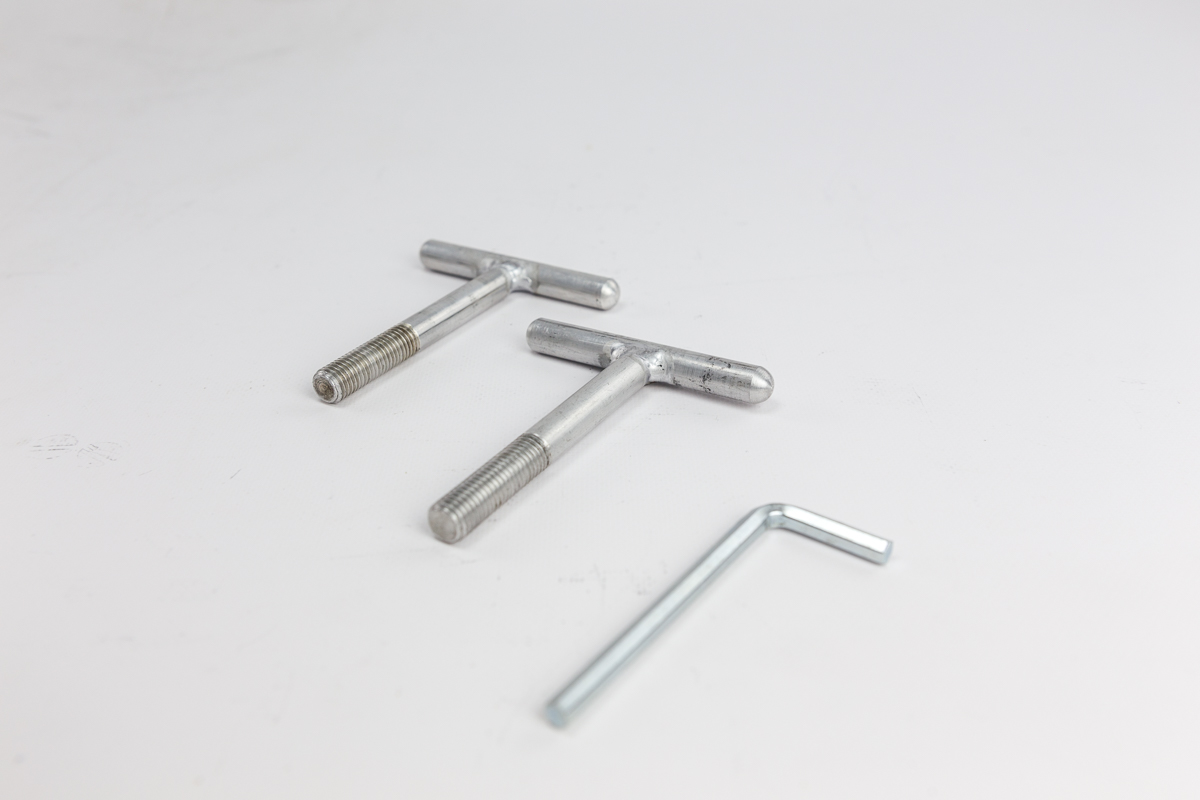

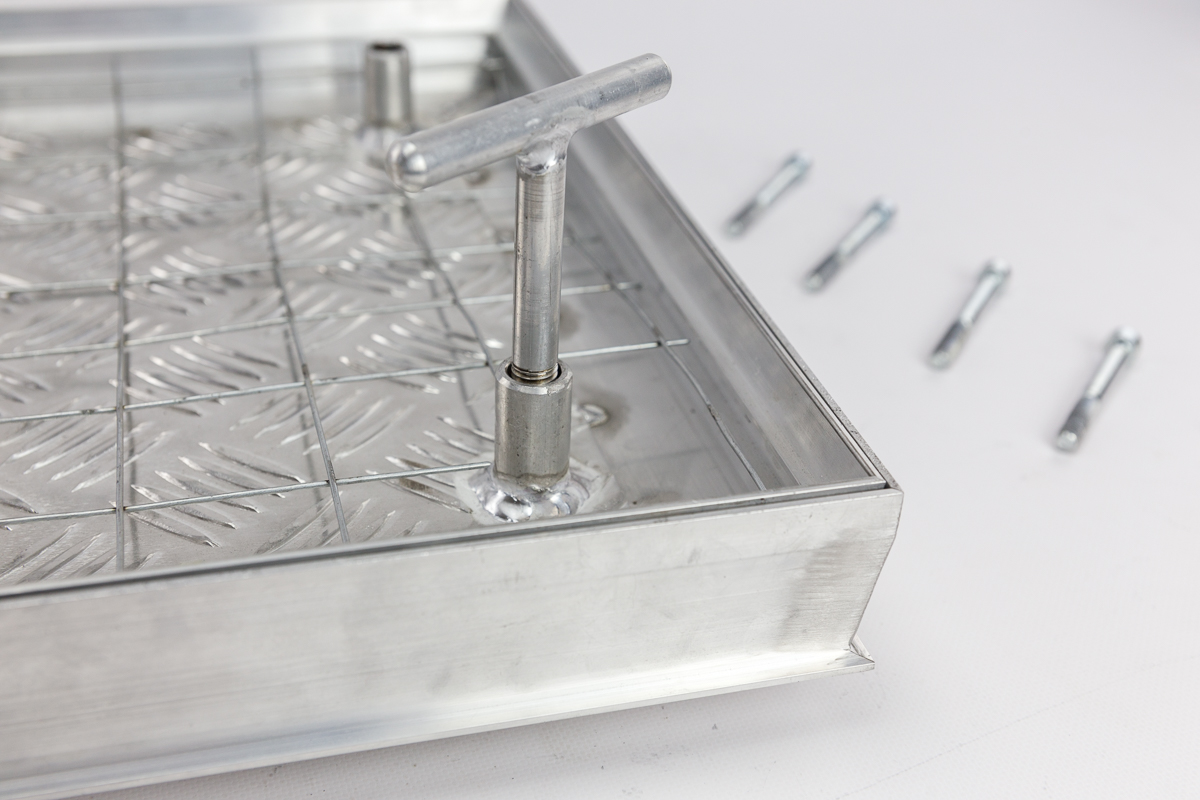

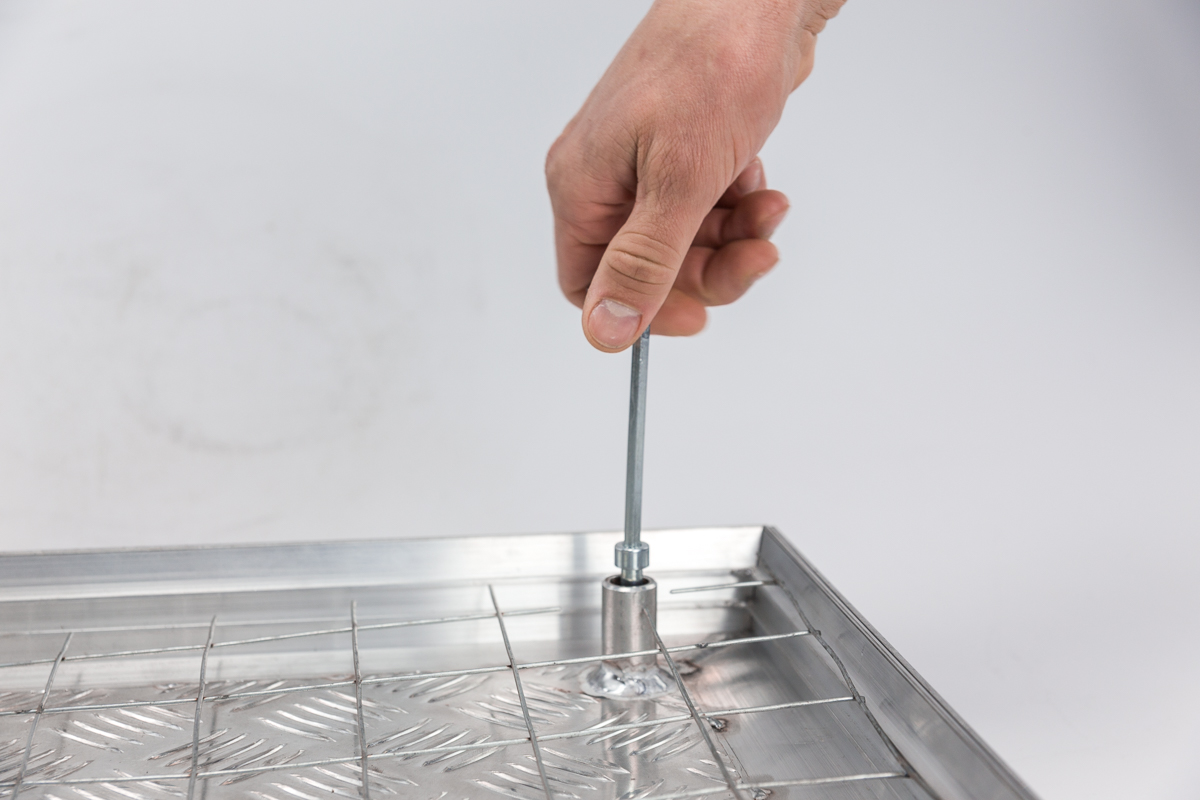

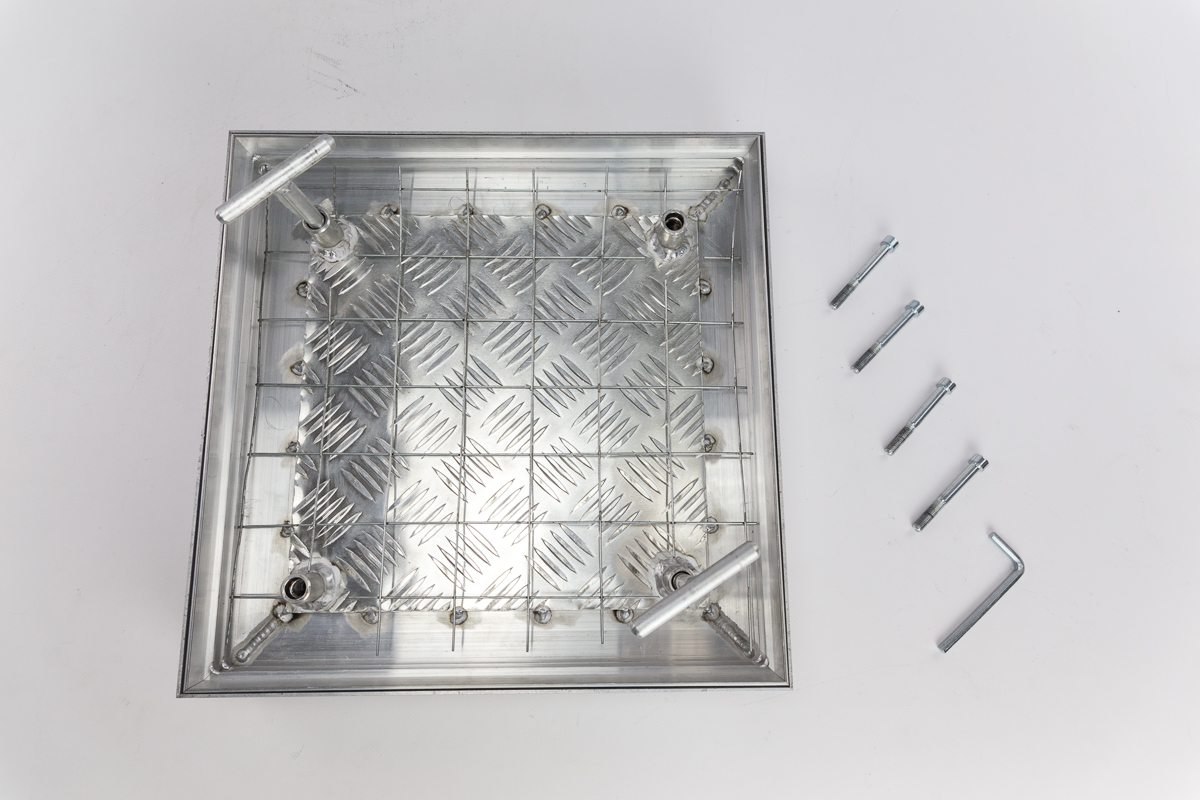

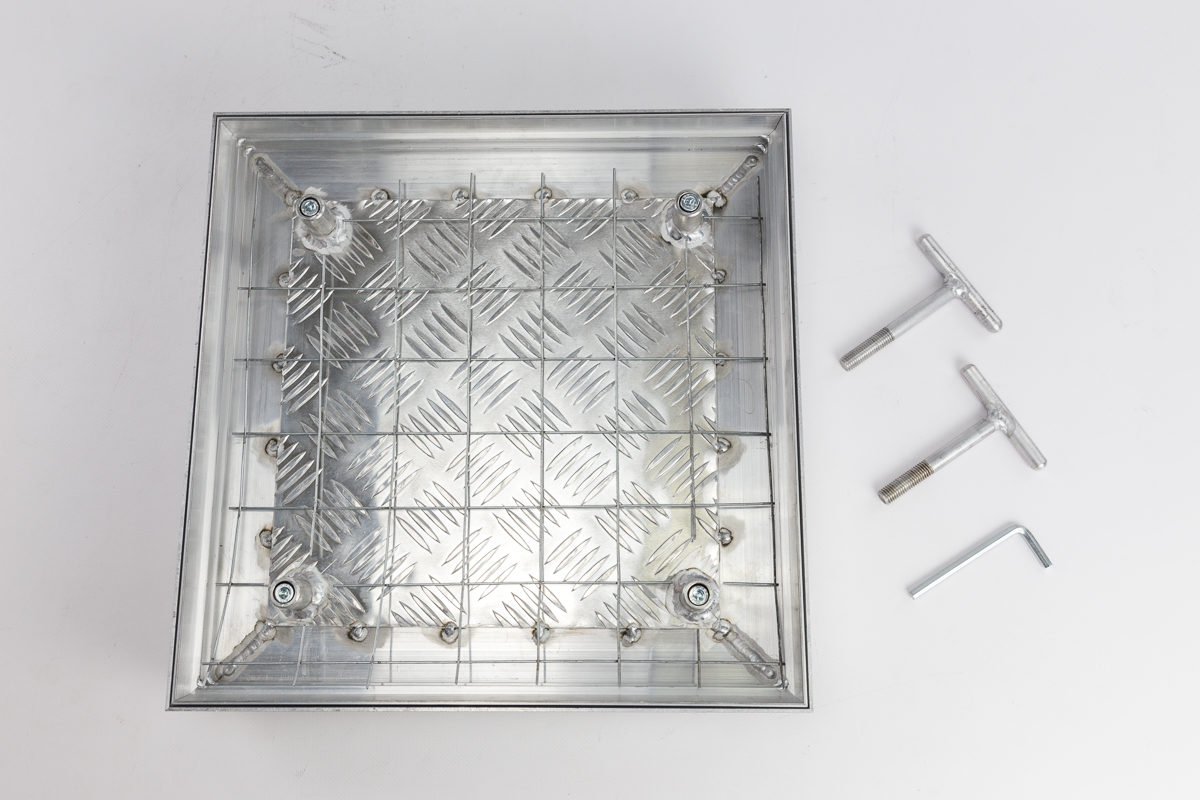

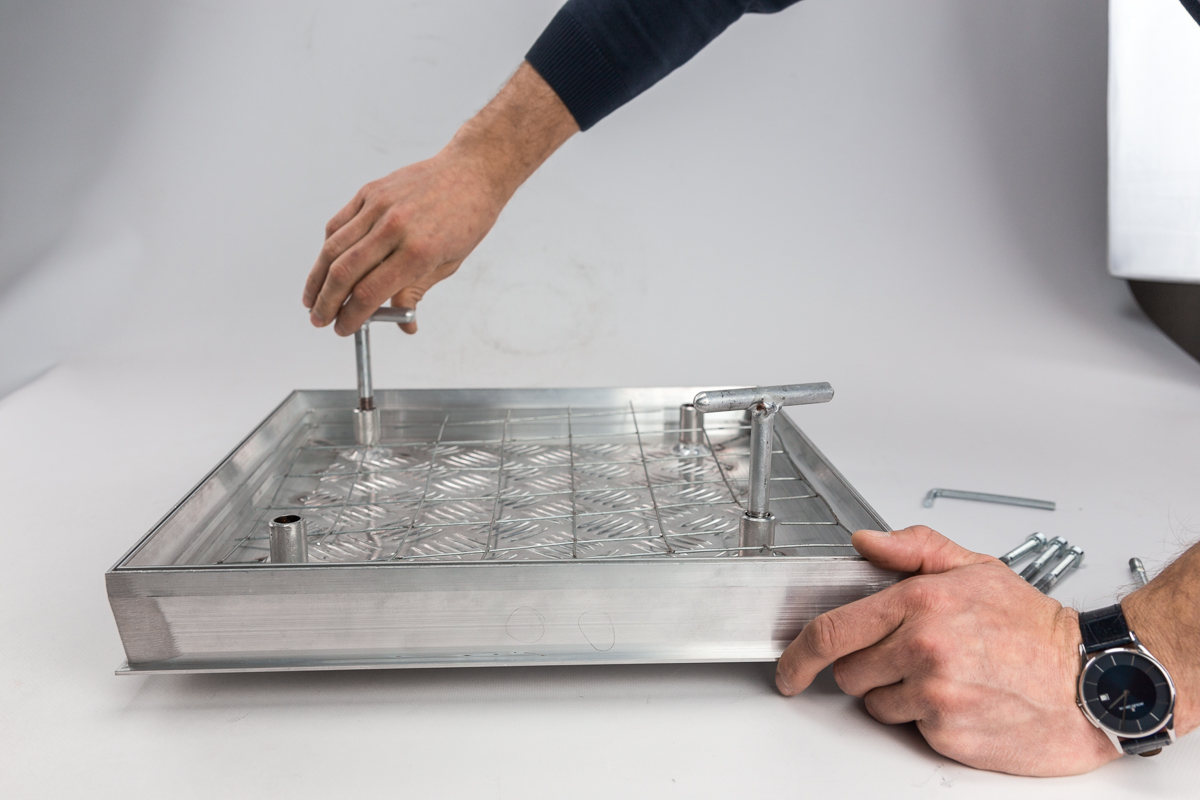

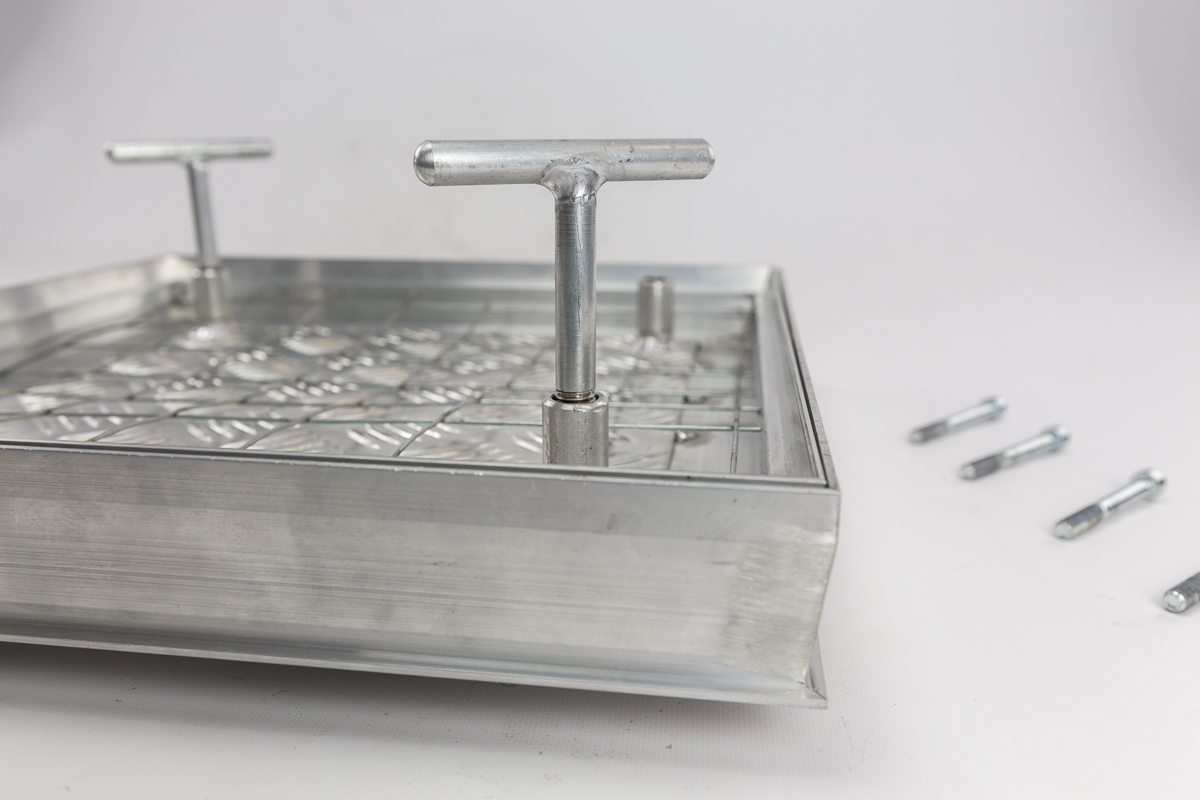

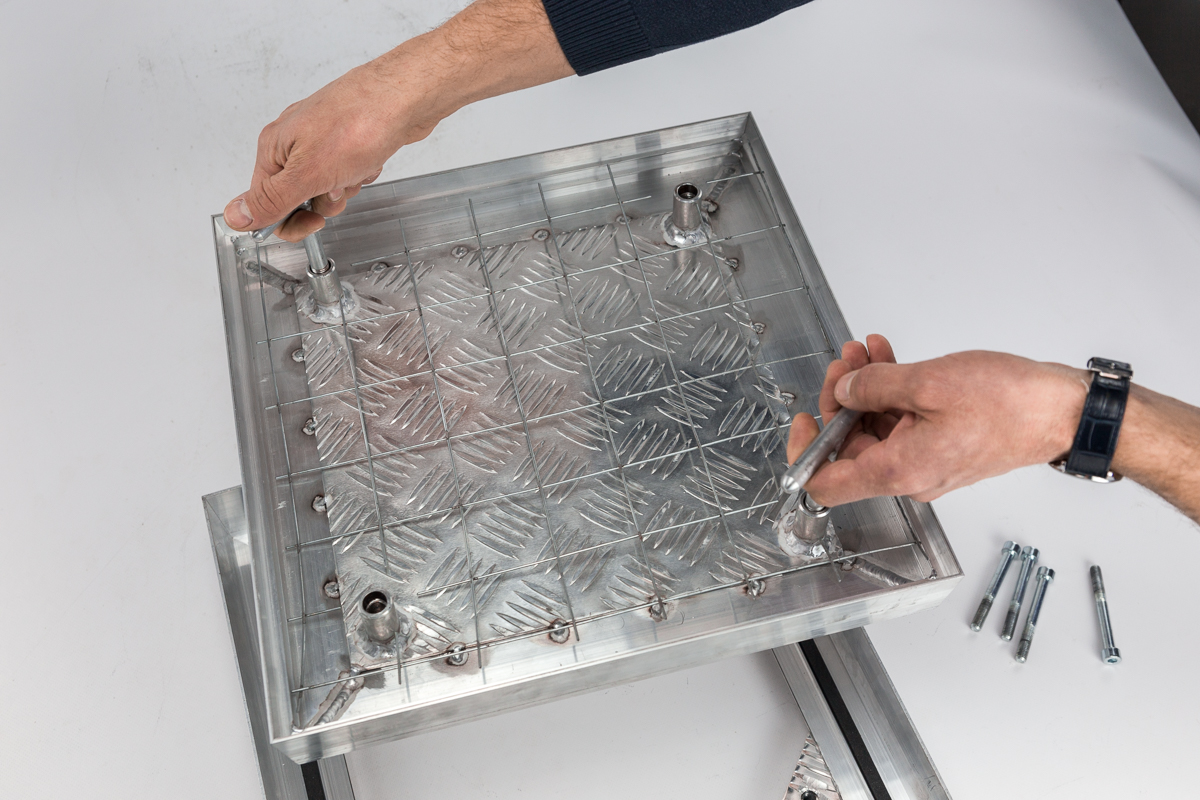

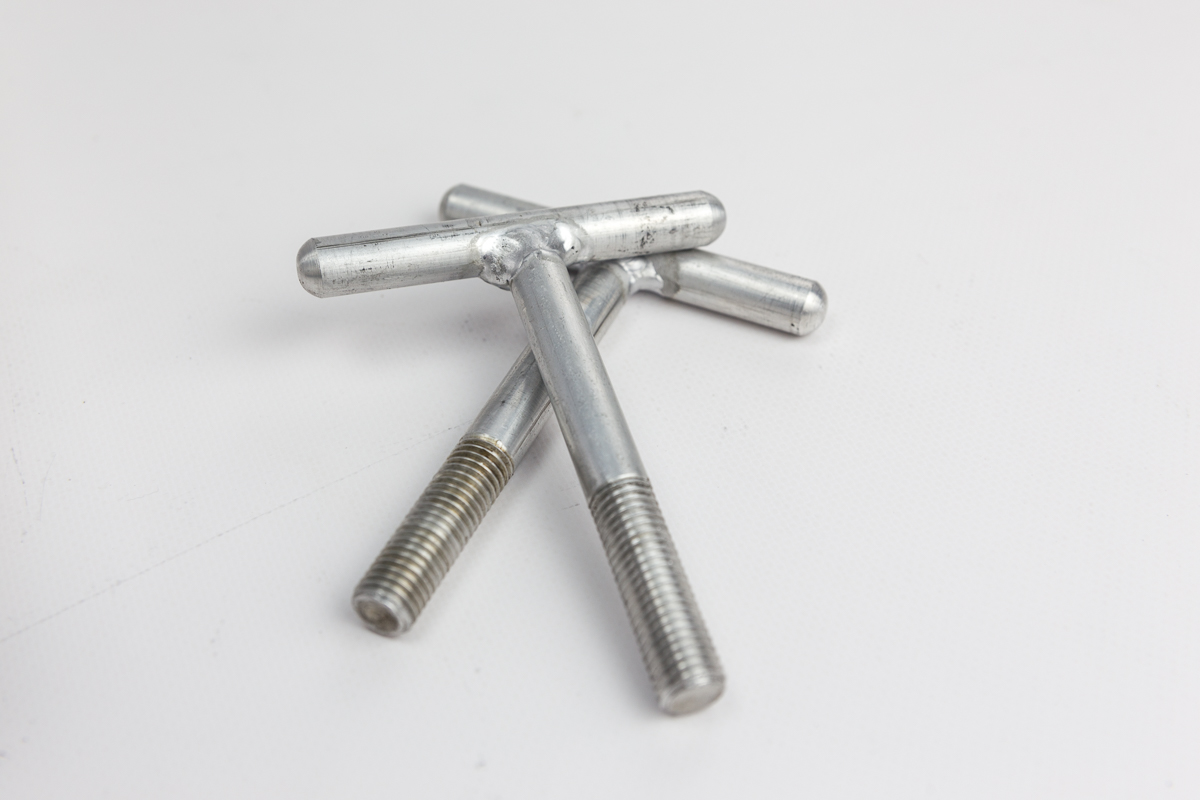

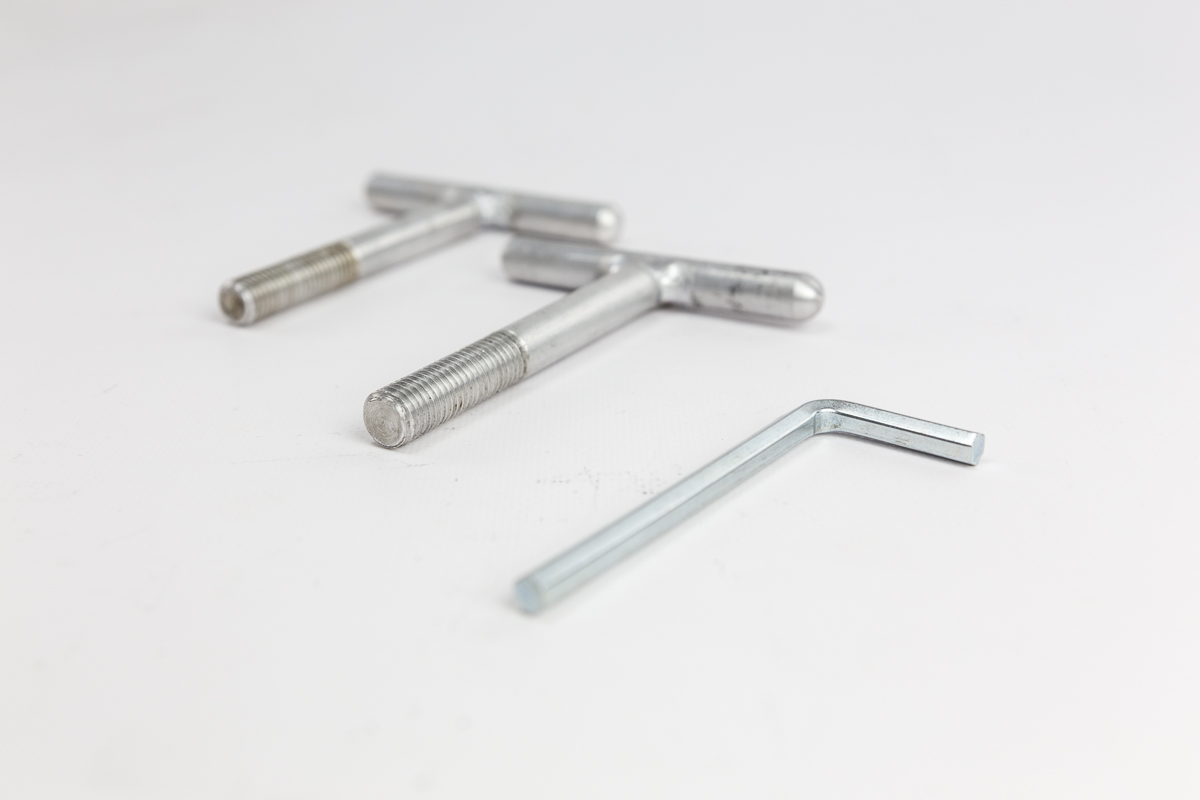

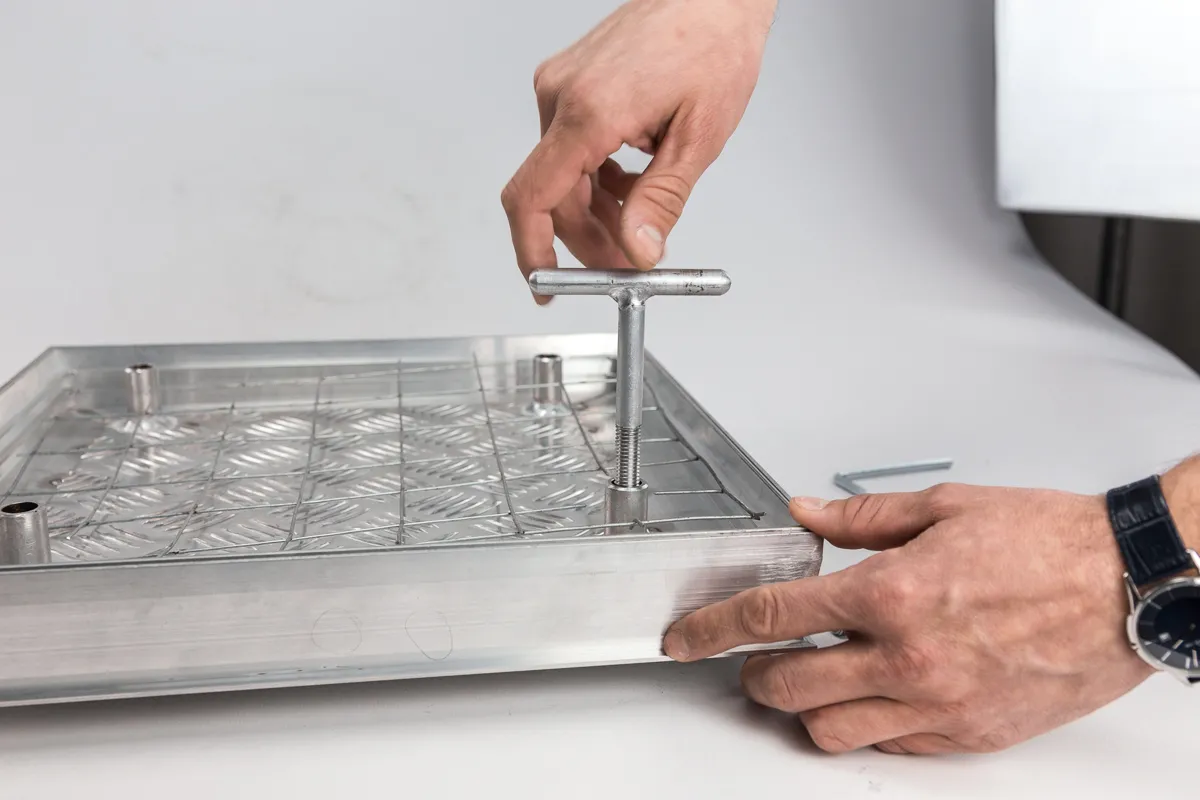

- Вкручиваете подъёмные ручки (в комплекте) по диагонали в те же отверстия.

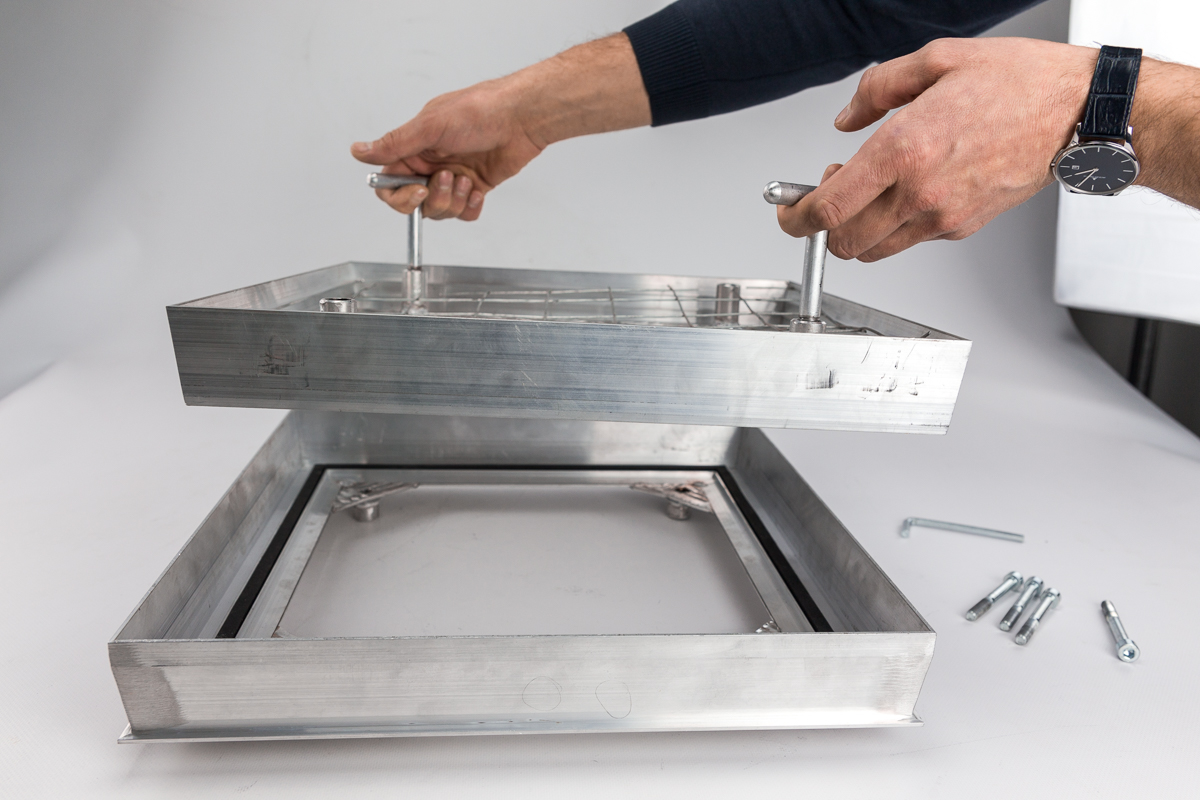

- Поднимаете крышку вверх и отставляете в сторону.
Технические характеристики

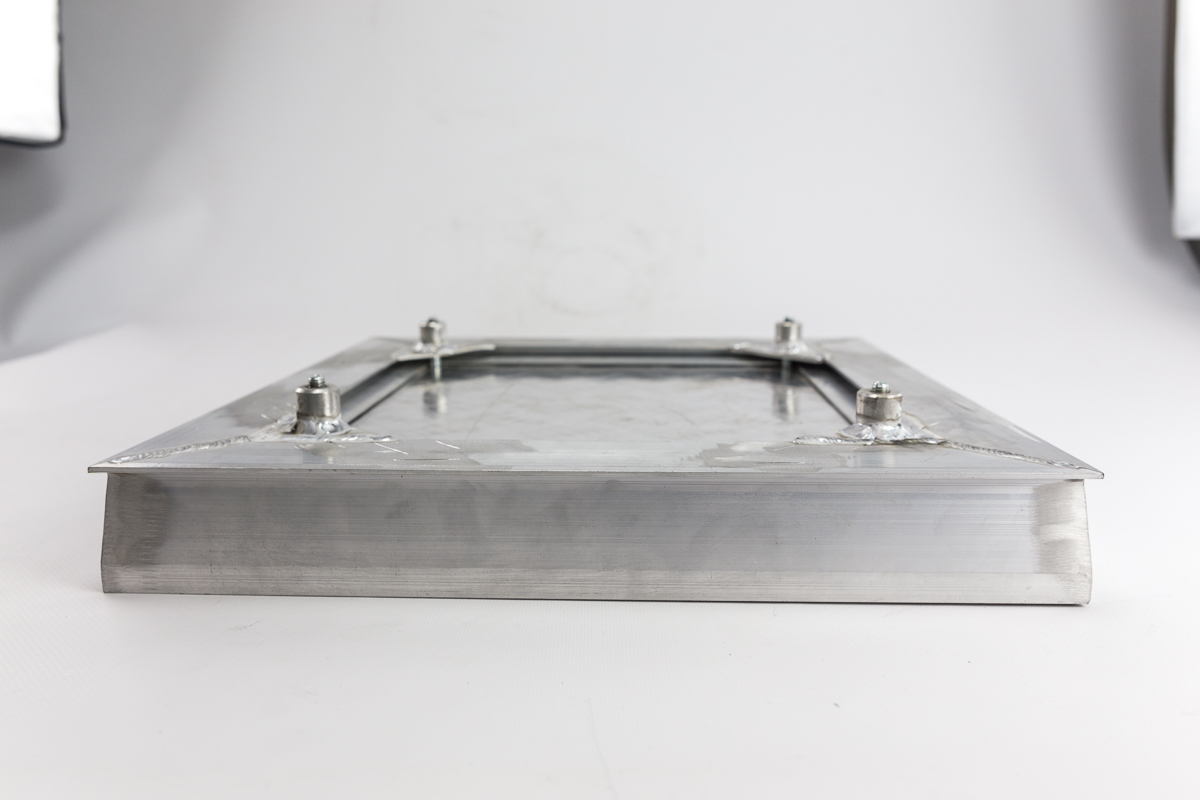

- Монтажная глубина: 54 мм (74 мм в зоне болтов)
- Нагрузка: до 200 кг/м² (можно свободно ходить)
- Применение: дом, офис, торговые центры, бассейны, улица
Совет дизайнера
Два способа укладки плитки:
- Внутрь лотка — видна тонкая алюминиевая кромка. Надёжнее (защищает края от сколов).
- С нахлёстом — плитка поверх бортиков, люк абсолютно невидим. Требует аккуратности при открывании.
📐 Как подобрать размер
Существует два подхода к выбору размера люка «Лайт Герметичный»:
Вариант 1: Привязка к плитке (рекомендуется)
Размер лотка подбирается кратным размеру вашей плитки с учётом швов (обычно 2–3 мм). Например, для плитки 300×300 мм со швом 2 мм оптимальный размер лотка: 298×298 мм или 600×598 мм.
Вариант 2: По размеру отверстия
Если размеры люка не привязываются к габаритам облицовочного материала, рекомендуемый габаритный размер люка — размер отверстия минус 10 мм (по 5 мм с каждой стороны для свободного входа рамы).
⚠️ Важно: Герметичность требует точности
Для обеспечения герметичности крышка должна плотно прижиматься к раме по всему периметру. Поэтому:
- Рама должна быть установлена строго горизонтально (проверяйте уровнем).
- После монтажа проверьте равномерность затяжки всех четырёх болтов.
- Минимальный размер: 300×300 мм, максимальный: 900×900 мм.
ПОДГОТОВКА ПРОЕМА.
Подготовьте проем в бетонном перекрытии правильной геометрической формы с углами 90 градусов. Вокруг монтажного проема оставьте пространство для заливки бетоном. По ширине размер пространства с каждой стороны должен быть 215 мм (65 мм рама + 150 мм под заливку бетоном). Не начинайте укладывать финишную облицовку пола до установки люка!
ФИКСАЦИЯ ЛЮКА В ПРОЕМЕ.
Установите люк сверху на бетонное перекрытие так, чтобы рама люка не закрывала проем. Следите, чтобы рама люка была установлена без перекосов и в одной плоскости с поверхностью пола. Закройте лоток люка и зафиксируйте его на стягивающих болтах. Забетонируйте раму люка по контуру на всю высоту.
Важно!!! Необходимо оградить края рамы и заглушки от попадания на них бетонного раствора, так как его будет очень сложно отчистить после высыхания.
ПОДГОТОВКА ЛОТКА ЛЮКА.
Важно!!! Не начинайте заполнение лотка люка до фиксации и бетонирования рамы люка.
После ее фиксации в закрытом положении заполните лоток люка минимум на 20 мм бетонным раствором, можно использовать керамзитбетон для облегчения лотка. При заполнении бетонным раствором арматурная сетка не должна лежать на дне лотка, ее нужно приподнять на 5 мм над дном поверхности лотка. Оставьте место нужной глубины для укладки облицовочного материала. При уменьшении рекомендуемого слоя бетонной заливки могут возникнуть деформации и разрушения конструкции при заявленных допустимых нагрузках.
ОБЛИЦОВКА.
После высыхания бетонного раствора вложите облицовочный материал внутрь лотка, учитывая рекомендации производителя по его фиксации.
Важно!!! Люк не рассчитан на наложение облицовочного материала поверх бортиков лотка и рамы, чтобы их не было видно, это может привести к надломам и повреждению облицовочного материала.
Важно!!! Для достижения максимальной скрытости люка нужно рассчитать размещение фрагментов облицовочного материала так, чтобы швы находились по контуру люка.
После завершения монтажа не рекомендуется ходить по люку в течение 3 суток.
УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ.
- Транспортировать изделие можно только в защитном деревянном каркасе;
- Хранить Изделие можно в помещении или на улице под накрытием при температуре от -30 до +60 градусов Цельсия и относительной влажности без ограничений.
Важно!!! Не оставляйте без присмотра детей, когда люк находится в открытом состоянии, люк представляет собой тяжелую по весу конструкцию с острыми металлическими выступами, неосторожность в обращении с ним может привести к тяжелым травмам и телесным повреждениям.
Если люк открыт и оставлен без присмотра, обязательно огородите его специальной лентой, чтобы избежать падения других людей внутрь.
Опції тип «Легкий Герметичний Алюмінієвий з Прихованою Кришкою»
| Найменування люка | Ширина х Висота, мм | Вартість, грн. з ПДВ | |
|---|---|---|---|
| 200х200 Ревізійний люк для підлоги, тип Легкий Герметичний | 200х200 | 2928 | |
| 300х300 Ревізійний люк для підлоги, тип Легкий Герметичний | 300х300 | 4200 | |
| 400х400 Ревізійний люк для підлоги, тип Легкий Герметичний | 400х400 | 5040 | |
| 500х500 Ревізійний люк для підлоги, тип Легкий Герметичний | 500х500 | 6288 | |
| 600х600 Ревізійний люк для підлоги, тип Легкий Герметичний | 600х600 | 7722 | |
| 700х700 Ревізійний люк для підлоги, тип Легкий Герметичний | 700х700 | 9228 | |
| 800х800 Ревізійний люк для підлоги, тип Легкий Герметичний | 800х800 | 10812 | |
| 900х900 Ревізійний люк для підлоги, тип Легкий Герметичний | 900х900 | 15744 | |
| 1000х1000 Ревізійний люк для підлоги, тип Легкий Герметичний | 1000х1000 | 17652 | |
| Не знайшли потрібний розмір? |
