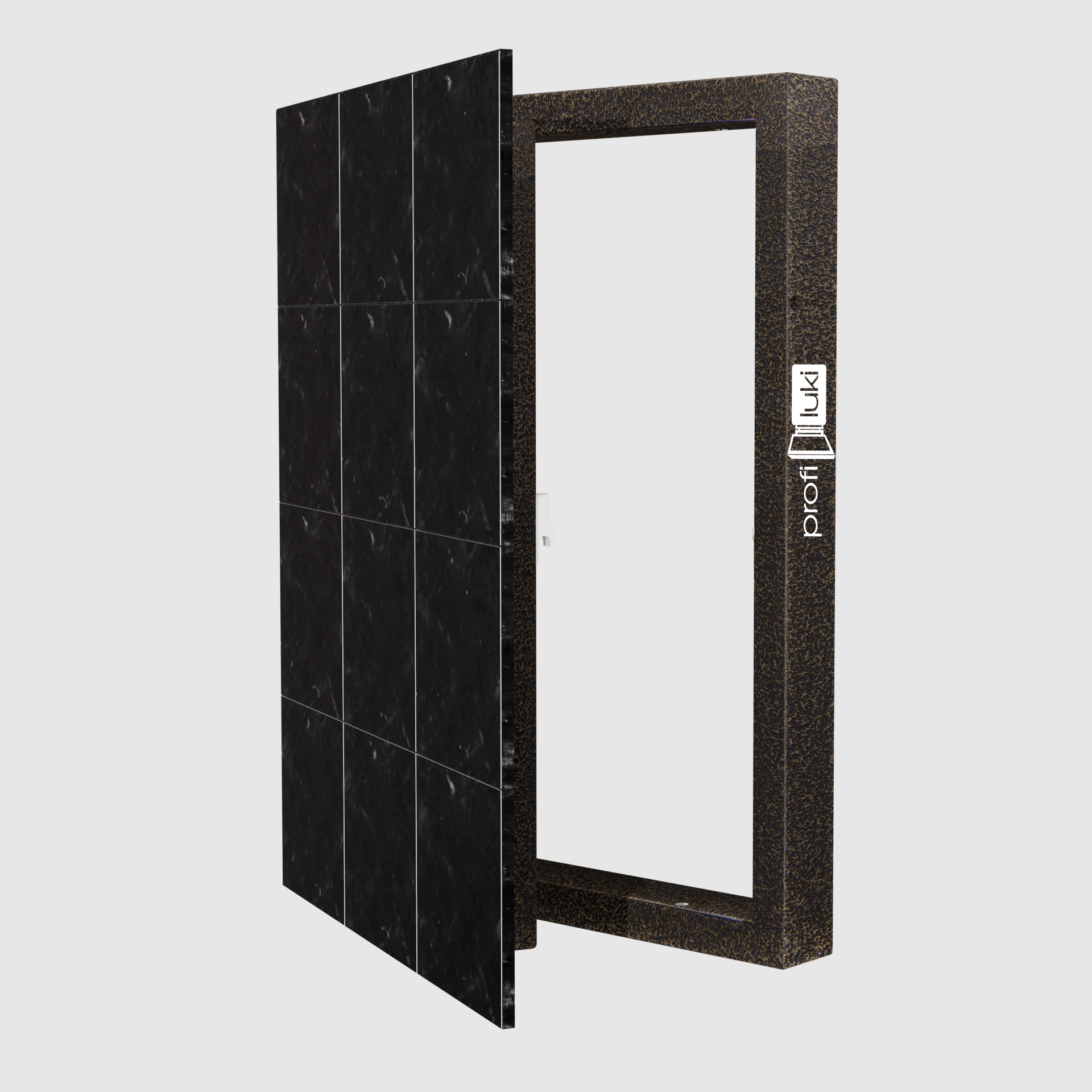

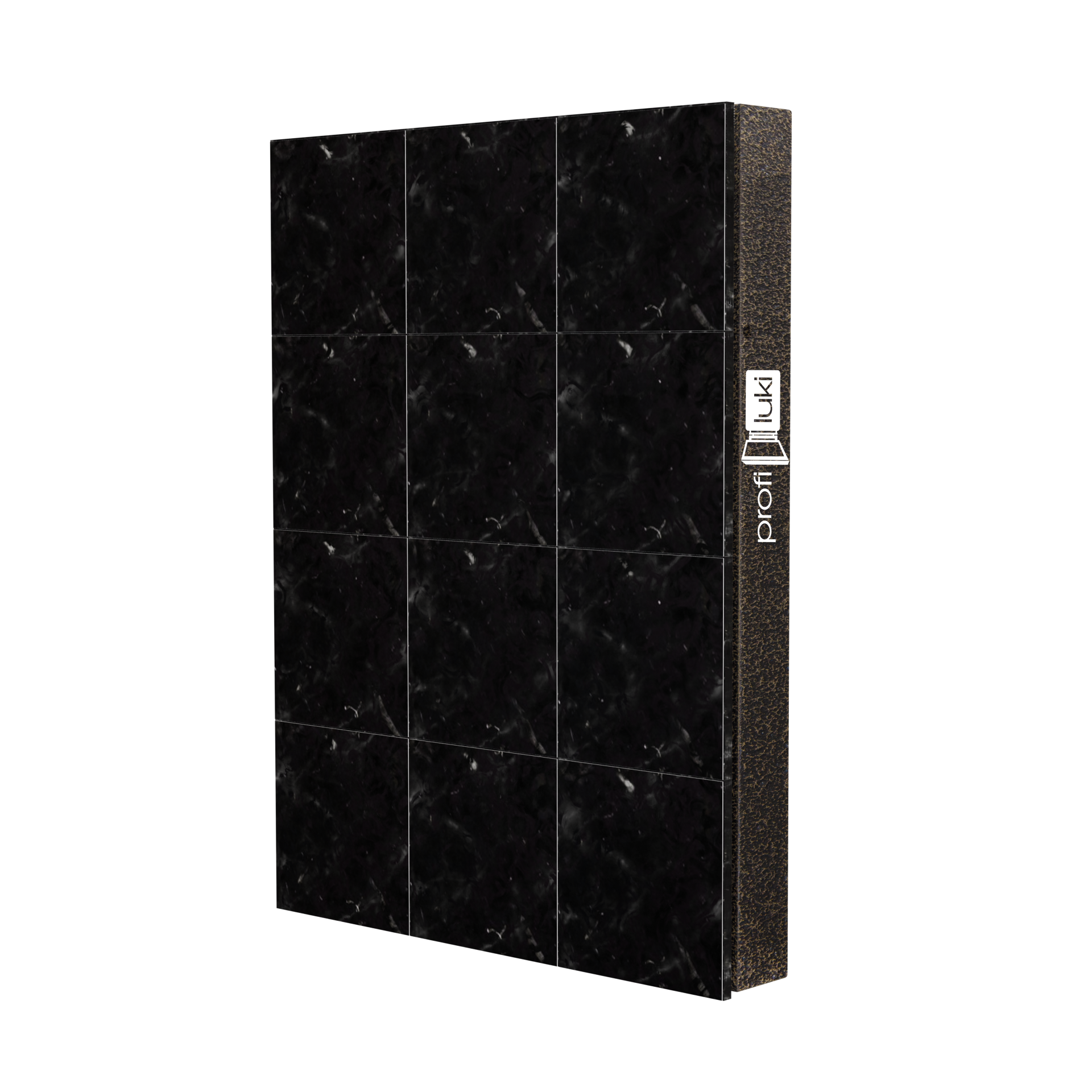

Люк-невидимка «ФРН» нажимной под плитку
Основные характеристики
| Материал каркаса: | Горячекатаная черная сталь |
| Возможная отделка: | Среднего веса (керамическая плитка 6–10 мм и подобные) |
| Гарантия: | 2 года |
Когда выбрать «ФРН»
- Мозаика, структурная плитка, керамогранит с рельефом. Присоска на такой поверхности не держится. «ФРН» открывается нажатием на дверцу: немецкие замки Mini-Latch щёлкают, и дверца выходит из рамы.
- Стена или перегородка из кирпича, газоблока, пеноблока или ГКЛ на профиле. Только вертикально, в пол «ФРН» не ставят.
- Размер под вашу плитку. 31 типоразмер от 20×20 до 60×120 см или под заказ с шагом 1 мм. Плитка должна быть не меньше дверцы, приклеенная площадь от 60% плитки.
- Гладкая глянцевая плитка? Дешевле обойдётся «ФР» на присоске. Мрамор, гранит, оникс: «Гарант».
- Под ванной, у унитаза, мало места для открывания вбок или плитка длиннее 700 мм? Смотрите «Универсальный» со съёмной дверцей. Если перед люком препятствие, есть «ФР-Д» с двойным сдвигом.

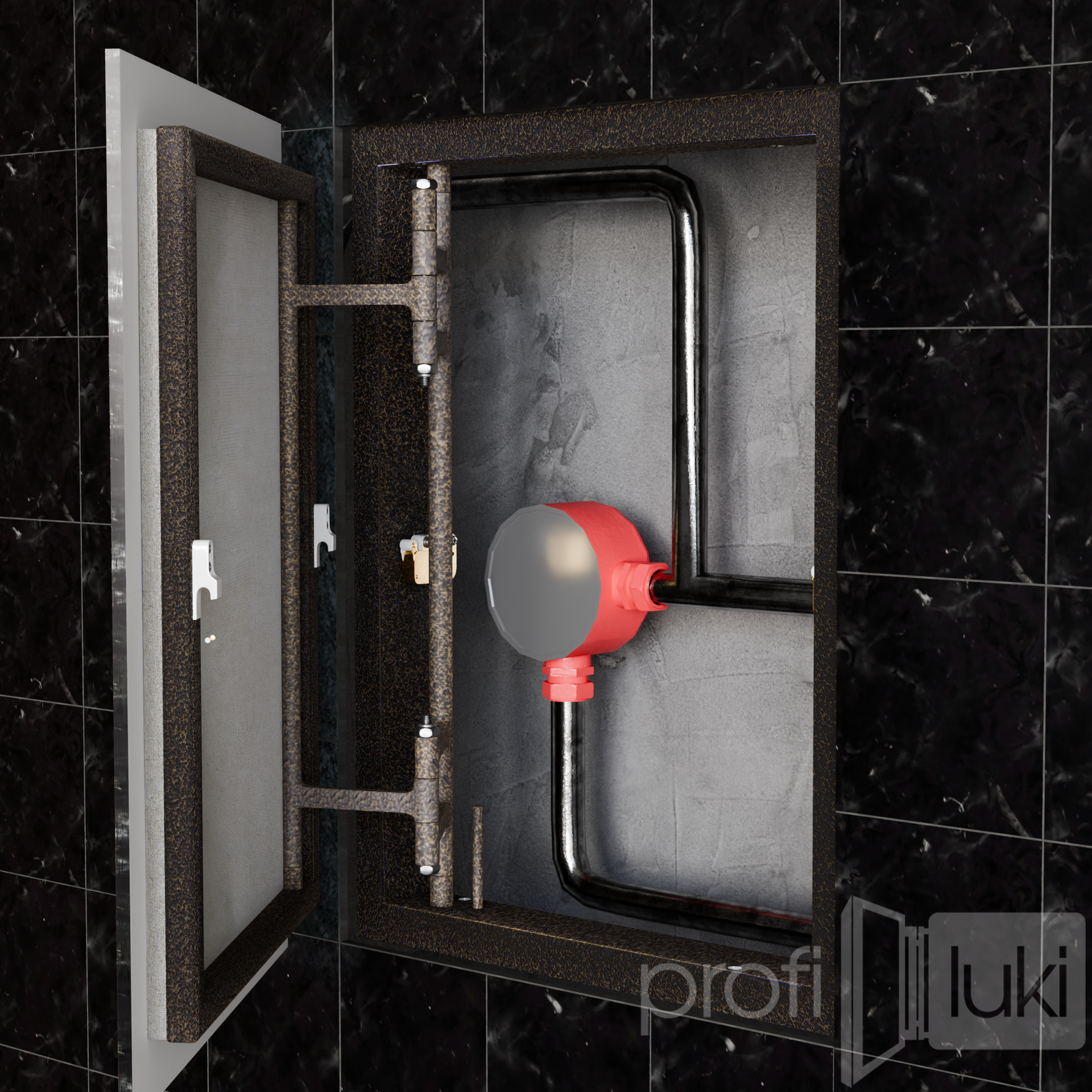

Главной особенностью нажимных ревизионных люков-невидимок тип «ФРН» является открывание дверцы при помощи нажатия на неё рукой («кликовая система»). При этом дверца люка работает по следующему принципу: для открытия – вы нажимаете на дверцу и она легко отщёлкивается, для закрытия – вам необходимо подвести дверцу к раме люка и слегка надавить на неё до характерного щелчка. После этого дверца люка надёжно фиксируется в закрытом положении. Этот тип открывания дверцы люка-невидимки ещё называют «кликовая система». Такое открывание возможно благодаря специальным кликовым замкам-защёлкам типа «Mini Latch», которые изготовлены в Германии и имеют самую высокую степень надёжности. Это позволяет расширить область применения данной конструкции ревизионных люков-невидимок. Кроме стандартных случаев применения люков под кафель описанных ранее (см. тип «ФР»), люки типа ФРН применяются в случаях, когда к отделочному материалу невозможно прилепить присоску, например, отделка дверцы люка выполняется структурной плиткой, мозаикой и проч.
Монтаж лючка-невидимки тип «ФРН» осуществляется только в вертикальные стены и перегородки выполненные из различных строительных материалов (кирпич, газоблок, гипсокартонные системы, пеноблок и проч.). Конструкция проёма, в который монтируется люк, должна иметь правильную геометрию и быть крепкой и прочной. Например, если мы хотим выполнить проём из гипсокартонных металлических оцинкованных профилей (типа CW 50, CW 75, CW100), тогда обязательно необходимо в полости профилей по периметру проёма вложить деревянный брус, а также все четыре угла проёма дополнительно зафиксировать стальными мебельными уголками. Профиля должны быть надёжно «связанными» с основной несущей конструкцией профильной системы. Для удобства монтажа, в раме люка имеются монтажные отверстия диаметром 4 мм.
При подборе люка данного типа необходимо соблюдать следующее требование: размер наклеиваемой плитки должен быть больше или равен дверце люка, при этом приклеиваемая площадь должна быть не менее 60% площади плитки. Оптимальный вариант, когда размер люка-невидимки равен размеру наклеиваемой плитки или кратный размерам всех наклеиваемых на него плиток.

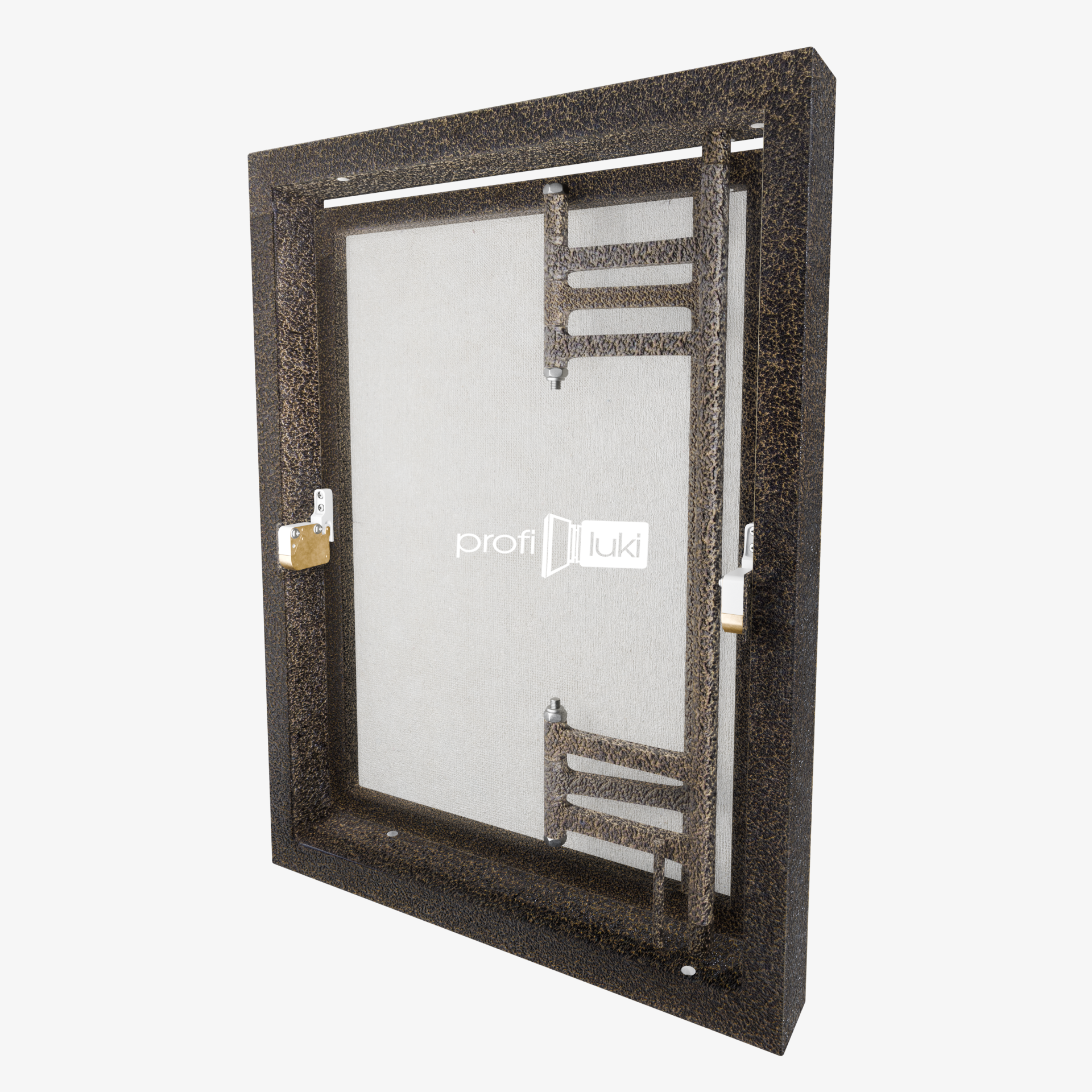

Каркас ревизионного люка данного типа выполнен из стальной трубы прямоугольного сечения. Все металлические части люка окрашены порошковой краской и надёжно защищены от ржавения и коррозии. Люк снабжён сдвижными двойными петлями, способными нести максимальную нагрузку.
Ревизионные люки невидимки тип «ФРН» могут монтироваться в помещениях с повышенной влажностью, а также снаружи зданий, при этом на дверце люка мы обязательно заменяем облицовочную гипсоволоконную плиту на цементную армированную плиту «Аквапанель», которая предназначена для фасадов.
Люки невидимки ревизионные сантехнические под кафель, керамогранит с фронтальным открыванием тип «ФРН» предназначены для обеспечения регулярного комфортного доступа к скрытым инженерным сетям и коммуникациям, а также к сейфам скрытым за лицевой частью стен.
Ограничения:
- Во время установки люка тип «ФРН» в проём, нельзя с силой давить на раму или на дверцу люка. Это может привести к нарушению геометрии люка или его порче;
- Люки типа «ФРН» изготавливаются одностворчатыми только до ширины 70 см. Люки шириной более 70 см изготавливаются с двумя створками;
- В случае установки люка на улице, необходимо сообщить нам заранее, в заказе. Мы поменяем гипсоволоконную плиту на «Аквапанель»;
- Люки типа «ФРН» нельзя устанавливать в полы, т.к. они не могут нести вертикальные нагрузки;
- на люки типа «ФРН» нельзя наклеивать тяжёлые штучные материалы типа мрамор, гранит и проч. Для этого используйте люки типа «Усиленный ФР»;
- перевозить и складировать люки данного типа можно в вертикальном и горизонтальном положении.
Люки невидимки ревизионные сантехнические нажимные под кафель, мозаику, керамогранит с фронтальным открыванием тип «ФРН» предназначены для обеспечения регулярного комфортного доступа к скрытым инженерным сетям и коммуникациям, а также к сейфам скрытым за невидимой дверцей люка.
Люки невидимки типа «ФРН» можно применять в жилых и общественных помещениях как внутри, так и снаружи зданий (снаружи, только с обязательной заменой облицовочной плиты).
У нас в наличии всегда имеются ревизионные лючки невидимки типа «ФРН» стандартных размеров для всех самых популярных форматов облицовочной плитки, мозаики, керамогранита и проч., а это 30 стандартных типоразмеров!
Также, мы изготавливаем лючки данного типа любых размеров по индивидуальным размерам кратно 1мм.
Монтаж — по запросу, условия согласовывает менеджер.
Мы гарантируем высокое качество наших изделий. Наши люки невидимки являются экологически чистыми продуктом.
Все сантехнические лючки невидимки упакованы в комбинированную упаковку из гофрокартона и стрейчевой плёнки. В комплект ревизионного нажимного люка-невидимки тип «ФРН» входит: люк – 1шт, инструкция по монтажу – 1шт., упаковка – 1шт.
Мы гарантируем Вам высокую надёжность и долговечность наших изделий.
Многолетний опыт работы в этой области, тысячи поставленных лючков и благодарные клиенты, дают нам право сказать – Вам понравится!
Сравнение с другими моделями
| «ФРН» | «ФР» | «Универсальный» | |
|---|---|---|---|
| Как открыть | Нажать на дверцу | Присоской | Нажать на верхние углы, дверца снимается |
| Облицовка | Мозаика, структурная плитка, керамогранит | Гладкая, глянцевая плитка и керамогранит | Плитка, керамогранит, мозаика, плитка длиннее 700 мм без резки |
| Рама | Сталь с порошковой покраской | Сталь с порошковой покраской | Алюминий |
| Цена от | 2281 грн | 2074 грн | 2030 грн |
Правильный выбор габаритов люка — залог того, что ревизионное окно будет полностью невидимым и удобным в использовании.
Основные правила замера:
-
Привязка к плитке: Мы рекомендуем подбирать размер люка так, чтобы он соответствовал габаритам одной плитки или кратно нескольким плиткам.
-
Допуски (нахлест): Плитка может выступать за пределы дверцы люка. Со стороны петель выступ может составлять до 20 мм, со всех остальных сторон — до 50 мм.
-
Глубина ниши: Убедитесь, что глубина проема составляет не менее 60 мм, так как это пространство необходимо для корректной работы нажимных замков.
Особенности для мозаики:
При расчете люка под мозаику важно учитывать не только размер фрагмента, но и толщину межплиточного шва. Рассчитайте общее количество фрагментов, которые покроют площадь проема вместе со швами.
Световой проем (полезное пространство):
Учитывайте, что из-за особенностей профиля и расположения петель, свободное пространство для доступа будет меньше внешних габаритов люка:
-
По горизонтали (ширина): проем уменьшается на 84 мм (с учетом профиля и выступа замков).
-
По вертикали (высота): проем уменьшается на 40 мм.
-
Люки серии ФРН предназначены для установки в вертикальные стены и перегородки из кирпича, бетона или листовых материалов (гипсокартон).
1. Подготовка проема
-
В гипсокартоне: По периметру проема необходимо установить каркас из профиля CD. Для люков больших размеров рекомендуется использовать усиление из трубы (черная сталь).
-
В кирпиче/бетоне: Дополнительный каркас не требуется.
-
Важно: Люк должен иметь жесткую фиксацию с четырех сторон.
2. Фиксация люка в проеме
-
Установите люк в нишу строго в одной плоскости с поверхностью стены.
-
Закрепите раму с помощью саморезов или шурупов с дюбелями.
-
Используйте деревянные клинья для дополнительной фиксации рамы. Следите за отсутствием перекосов — рама должна сохранять идеальную геометрию.
-
Для повышения герметичности и звукоизоляции заполните зазоры между каркасом и стеной монтажной пеной.
3. Облицовка
-

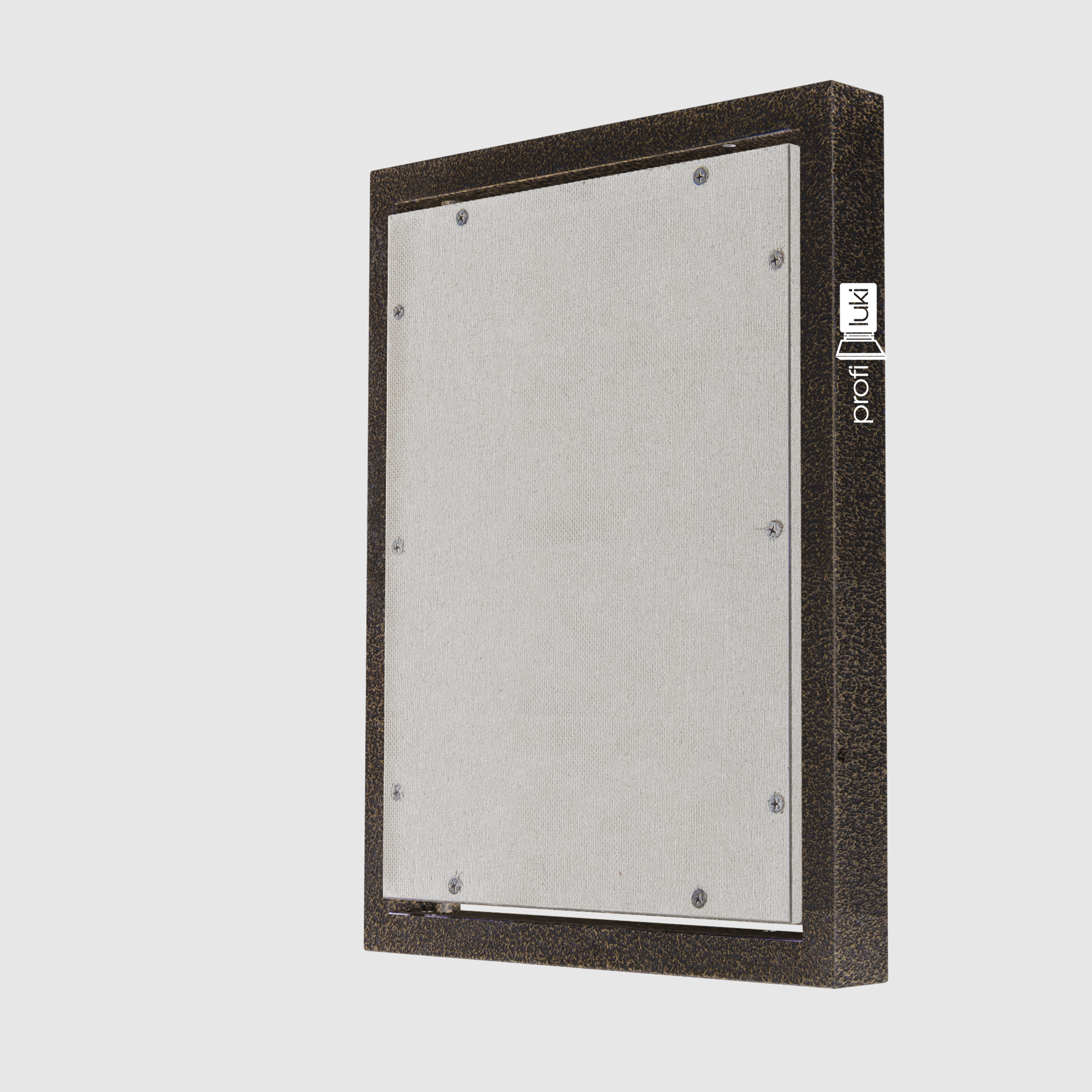

Наклейте облицовочный материал на гипсоволоконную плиту дверцы, следуя инструкции производителя клея.
-
Облицовку люка ФРН можно проводить как до, так и после финишной отделки основной стены.
Условия хранения и эксплуатации
-
Транспортировка: Только вертикально, длинной стороной к полу.
-
Климат: Температура от -20 до +70°C, влажность до 80%. Вне помещений — только под навесом.
-
Ограничения: Не хранить ближе 2 м от источников тепла. Избегать прямого попадания воды.
Предостережения и Безопасность
-
Зазор для нажатия: Под краями плитки, выступающими за габариты люка, обязательно оставьте пространство 4 мм в глубину для свободного хода дверцы при нажатии.
-
Работа замков: Рекомендуем нажимать на дверцу посередине, чтобы замки Mini-Latch срабатывали одновременно. Не открывайте дверцу, если один из замков не отщелкнулся — это повредит механизм.
-
Безопасность: Не оставляйте детей без присмотра при открытом люке! Конструкция тяжелая и имеет острые металлические выступы.
-
Опции тип «ФРН»
| Модель (Ш×В, см) | Габарит люка Ш×В×Гл, мм | Дверца Ш×В, мм | Грузоподъёмность, кг | Вес, кг | Цена за шт., грн без НДС | |
|---|---|---|---|---|---|---|
| ФРН (20х20) НК | 200х200х60 | 170х160 | 7 | 2 | 2281 | |
| ФРН (20х30) | 200х300х60 | 155х244 | 9 | 2,4 | 2281 | |
| ФРН (20х40) | 200x400x60 | 155x344 | 11 | 2,9 | 2316 | |
| ФРН (20х50) | 200x500x60 | 155x444 | 12 | 3,5 | 2439 | |
| ФРН (20х60) | 200x600x60 | 155x544 | 13 | 4,2 | 2621 | |
| ФРН (30х20) НК | 300х200х60 | 270х160 | 10 | 2,4 | 2398 | |
| ФРН (30х30) | 300х300х60 | 255х244 | 13 | 3,2 | 2398 | |
| ФРН (30х40) | 300х400х60 | 255х344 | 14 | 3,7 | 2506 | |
| ФРН (30х50) | 300х500х60 | 255х444 | 16 | 4,8 | 2621 | |
| ФРН (30х60) | 300х600х60 | 255х544 | 17 | 5,2 | 2734 | |
| ФРН (40х20) НК | 400x200x60 | 370x160 | 11 | 2,9 | 2506 | |
| ФРН (40х30) | 400x300x60 | 355x244 | 14 | 3,7 | 2506 | |
| ФРН (40х40) | 400х400х60 | 355х344 | 16 | 4,6 | 2586 | |
| ФРН (40х50) | 400х500х60 | 355х444 | 18 | 5,6 | 2770 | |
| ФРН (40х60) | 400х600х60 | 355х544 | 20 | 6,5 | 3000 | |
| ФРН (40х75) | 400х750х60 | 355х694 | 24 | 9,2 | 3458 | |
| ФРН (40х90) | 400х900х60 | 355х844 | 27 | 11,1 | 3736 | |
| ФРН (50х20) НК | 500х200х60 | 470х160 | 12 | 3,5 | 2621 | |
| ФРН (50х30) | 500х300х60 | 455х244 | 16 | 4,6 | 2621 | |
| ФРН (50х40) | 500x400x60 | 455x344 | 18 | 5,5 | 2770 | |
| ФРН (50х50) | 500х500х60 | 455х444 | 20 | 6,5 | 3062 | |
| ФРН (50х60) | 500х600х60 | 455х544 | 23 | 8,9 | 3299 | |
| ФРН (50х80) | 500х800х60 | 455х744 | 27 | 12 | 3794 | |
| ФРН (60х30) НК | 600х300х60 | 550х240 | 19 | 5,2 | 3219 | |
| ФРН (60х40) | 600x400x60 | 555x344 | 21 | 7,3 | 3219 | |
| ФРН (60х50) | 600х500х60 | 555х444 | 23 | 8,3 | 3299 | |
| ФРН (60х60) | 600х600х60 | 555х544 | 24 | 11,7 | 3530 | |
| ФРН (60х90) НК | 600х900х60 | 550х840 | 30 | 14,3 | 5779 | |
| ФРН (60х100) НК | 600х1000х60 | 550х940 | 32 | 15,4 | 6035 | |
| ФРН (60х120) НК | 600х1200х60 | 550х1140 | 38 | 17 | 6614 | |
| Не нашли нужный размер? | ||||||
Доставка и самовывоз. Киев: бесплатный самовывоз из шоурума ProfiLuki, просп. Берестейский, 67-А (ЖК «Нивки Парк», вывеска «SEMIN»), Пн–Пт 9:00–17:30, Сб 10:00–14:00. Днепр, Одесса, Харьков, Львов: Новая Почта, 1–3 рабочих дня. Оплата и доставка
Вопросы о люке «ФРН»
Какую плитку можно клеить на «ФРН» и сколько она может весить?
Керамическую плитку, керамогранит, мозаику, структурную плитку с любой поверхностью.Грузоподъёмность указана в таблице для каждого размера: от 7 кг у 20×20 до 38 кг у 60×120. Для мрамора и гранита берите «Гарант».
Можно ли клеить на люк мозаику?
Да, под мозаику «ФРН» и создан. Считайте размер вместе со швами: сколько фрагментов с межплиточными швами покроет дверцу. Тогда край дверцы совпадает с раскладкой, и люк не видно.
Как открыть люк под плиткой, если нет ручки?
Нажмите на середину дверцы. Замки Mini-Latch (Германия) сработают одновременно, и дверца выйдет из рамы. Чтобы закрыть, подведите дверцу к раме и нажмите до щелчка. Под краями плитки, которые выступают за дверцу, оставьте 4 мм пространства для хода.
Чем «ФРН» отличается от «ФР»?
Способом открывания. «ФР» открывают присоской, поэтому ему нужна гладкая плитка. «ФРН» открывается нажатием и работает с мозаикой и рельефом. «ФР» стоит от 2074 грн, «ФРН» от 2281 грн.
Подойдёт ли «ФРН» для ванной и душевой?
Да, «ФРН» можно ставить в помещения с повышенной влажностью. Рама из стали с порошковой покраской, на дверце гипсоволокнистая плита 10 мм. Если перед люком ванна или унитаз и места для открывания вбок мало, посмотрите «Универсальный»: ему хватает 40–50 мм.
Сколько ждать люк?
Стандартные размеры из таблицы есть в наличии. Под ваш размер с шагом 1 мм изготавливаем за 5–10 рабочих дней. Новая Почта везёт 1–3 рабочих дня, в Киеве можно забрать самому.
Можно ли заменить замок, если он сломается?
Да. Механизмы замков и ответные части крепятся на болтах под крестовую отвёртку, поэтому сломанный замок легко и быстро меняют на новый.
Можно ли опираться на открытую дверцу?
Нет. Самая распространённая ошибка: открыть дверцу и опереться на неё рукой. Алюминиевый профиль деформируется, дверцу заклинивает, и исправить это сложно. Вторая причина провисания дверцы: слишком тяжёлая плитка, поэтому вес лучше посчитать до заказа.
Кто проверит, выдержит ли люк мою плитку?
Менеджер до заказа посчитает теоретический вес плитки и скажет, подходит ли выбранная модель. Назовите толщину, тип и формат плитки.
Каким клеем клеить плитку на дверцу?
Эластичным клеем типа Ceresit CM-117 или жидкими гвоздями типа X1 SEMIN.
