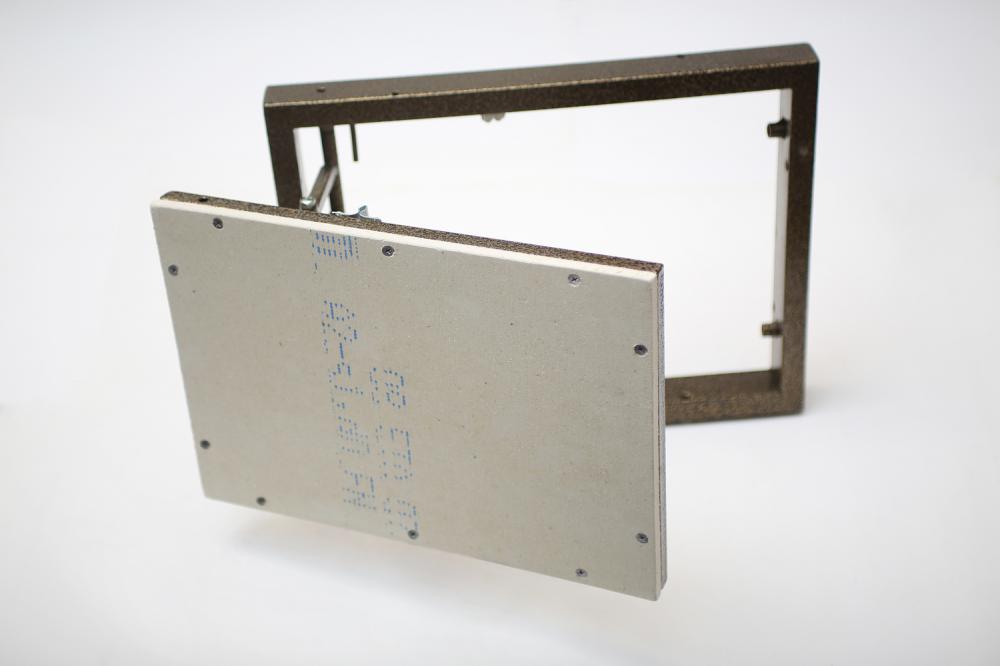

Люк-невидимка «ФР» под плитку с фронтальным открыванием
Основные характеристики
| Материал каркаса: | Горячекатаная черная сталь |
| Возможная отделка: | Среднего веса (керамическая плитка 6-10 мм и подобные) |
Ревизионный люк-невидимка под плитку ProfiLuki тип «ФР»: открывание присоской
Люки невидимки ревизионные сантехнические с фронтальным открыванием тип «ФР» разработаны для случаев, когда необходимо выполнить ревизионное окно в стене, которая затем будет облицовываться кафелем, керамогранитом или любыми другими штучными материалами с гладкой поверхностью. Люки типа «ФР» настолько невидимы, что за ними можно устанавливать даже сейфы!
Главная особенность: открывание присоской
Дверца люка открывается при помощи обычной присоски. Одна или две присоски плотно прикрепляются к поверхности дверцы со стороны петли, и небольшим усилием вы тянете их на себя — дверца плавно открывается. При закрывании подведите дверцу к раме и двумя большими пальцами несильно нажмите одновременно справа и слева — она легко и надёжно входит в фиксаторы.
Чем «ФР» отличается от «ФРН»?
- «ФР» — открывание присоской. Подходит для плитки и керамогранита с гладкой поверхностью.
- «ФРН» — нажимная система (кликовая). Подходит для любой поверхности, включая структурную плитку и мозаику.
Конструкция и материалы
- Каркас: стальная труба прямоугольного сечения, окрашенная порошковой краской — надёжная защита от ржавчины и коррозии.

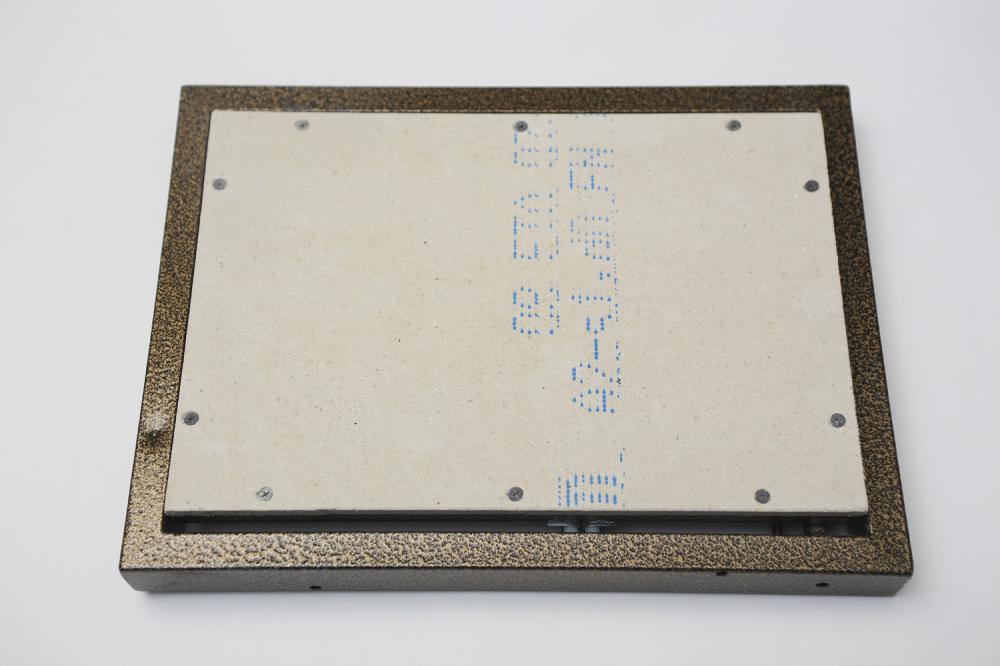

- Дверца: гипсоволоконная плита (ГВЛ) 10 мм — готова к облицовке плиткой толщиной до 30 мм.

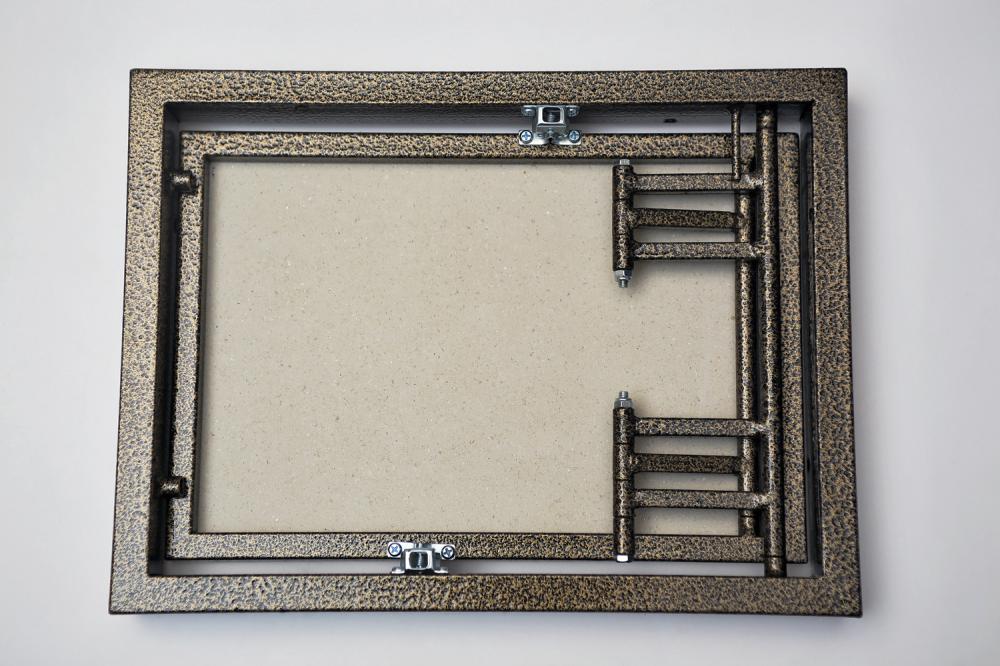

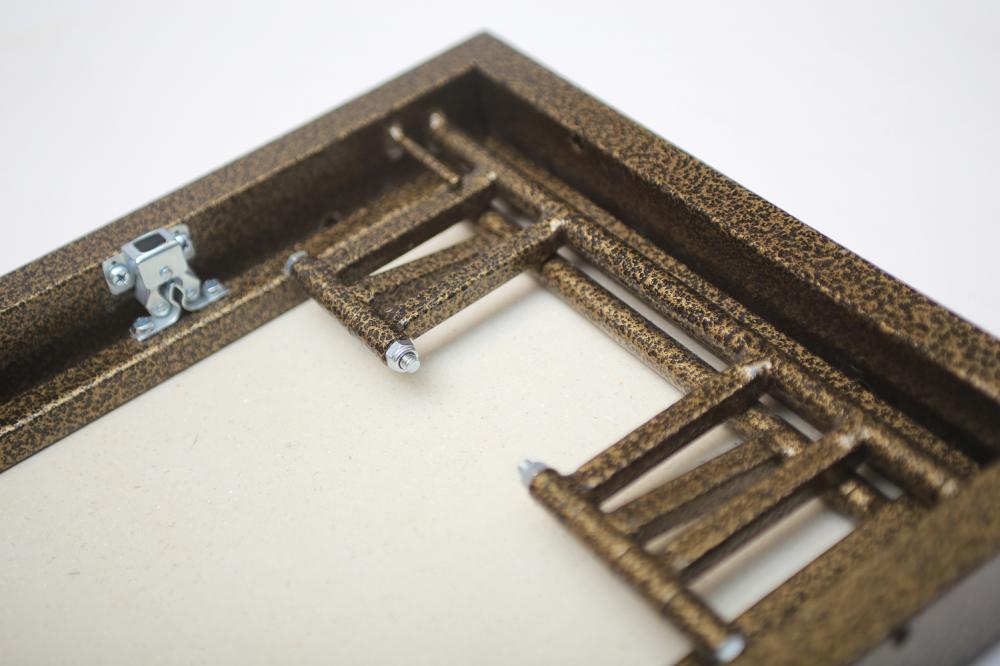

- Петля: двухшарнирная сдвижная без средней оси — выдерживает максимальную нагрузку.

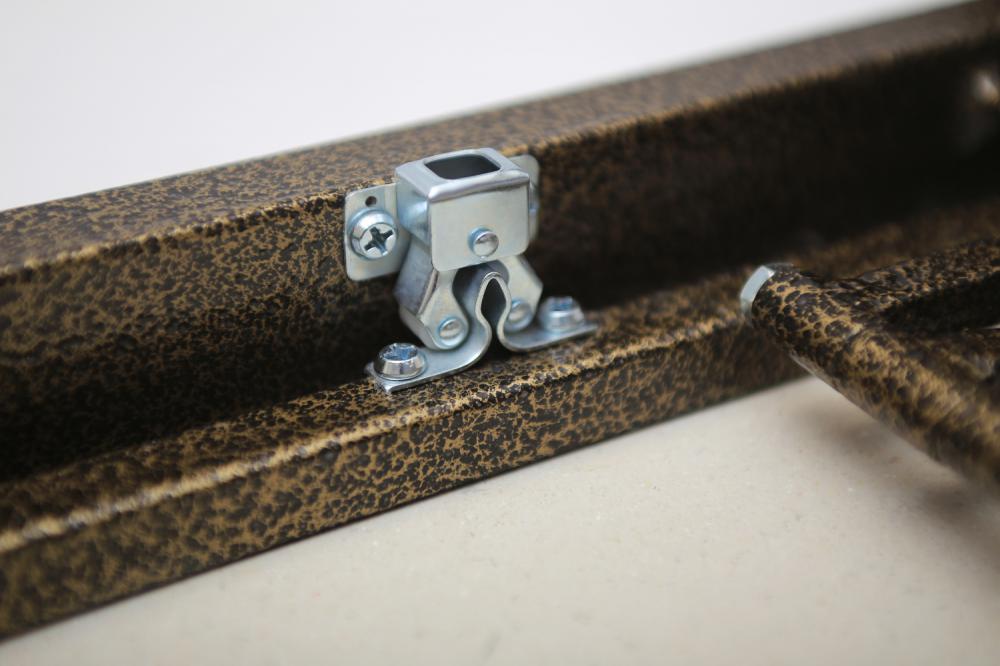

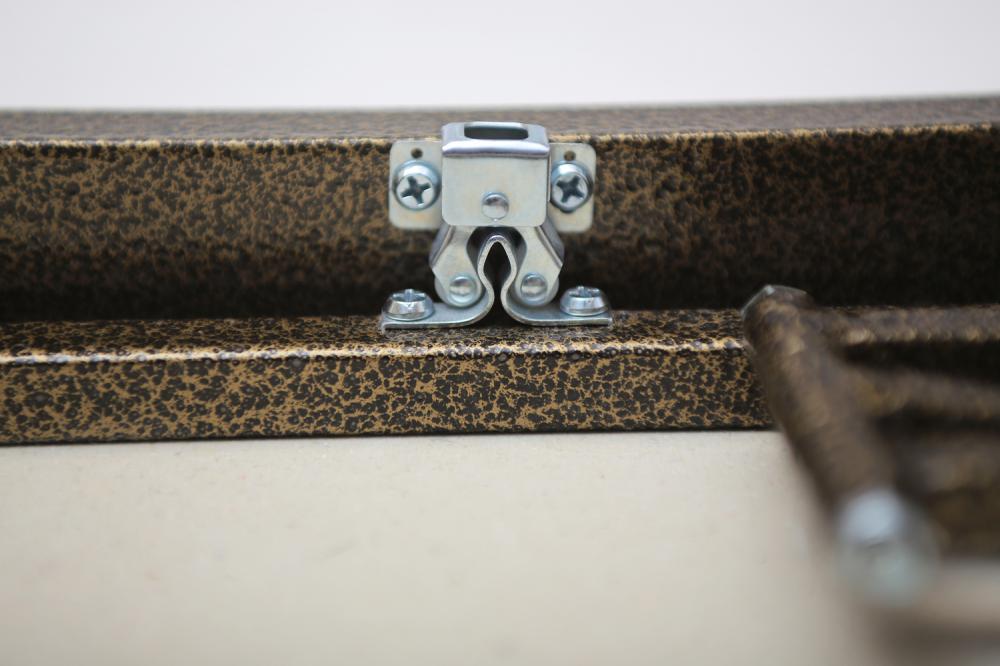

- Фиксаторы: надёжные зажимные механизмы для удержания дверцы в закрытом положении.
Где применяется
- Ванные комнаты и санузлы под плитку
- Кухни с керамогранитом
- Общественные помещения с облицованными стенами
- Снаружи зданий (с заменой ГВЛ на Аквапанель)
- Помещения с повышенной влажностью
Размеры и наличие
На складе всегда более 40 стандартных размеров под популярные форматы плитки и мозаики. Под заказ изготавливаем любой размер с шагом 1 мм. Срок изготовления 7-10 дней. Одностворчатые люки — до ширины 70 см, двустворчатые — до 120 см.
⚠️ Важные ограничения
- Применяется только для гладкой поверхности плитки — присоска не прилипает к структурной или матовой поверхности. Для таких случаев используйте тип «ФРН».
- Нельзя устанавливать в полы — конструкция не рассчитана на вертикальные нагрузки.
- Нельзя наклеивать тяжёлые материалы (мрамор, гранит). Для этого используйте «Усиленный ФР».
- При установке снаружи — обязательно сообщите нам заранее для замены плиты на Аквапанель.
- Одностворчатые люки — до ширины 70 см. Шире — двустворчатое исполнение.
- Во время монтажа нельзя давить на раму или дверцу с силой.
Правильный выбор габаритов люка — залог того, что ревизионное окно будет полностью невидимым и удобным в использовании.
Основные правила замера:
-
Привязка к плитке: Мы рекомендуем подбирать размер люка так, чтобы он соответствовал габаритам одной плитки или кратно нескольким плиткам.
-
Допуски (нахлест): Плитка может выступать за пределы дверцы люка. Со стороны петель выступ может составлять до 20 мм, со всех остальных сторон — до 50 мм.
-
Глубина ниши: Убедитесь, что глубина проема составляет не менее 65 мм, так как это пространство необходимо для корректной работы фиксаторов.
Особенности для мозаики:
При расчете люка под мозаику важно учитывать не только размер фрагмента, но и толщину межплиточного шва. Рассчитайте общее количество фрагментов, которые покроют площадь проема вместе со швами.
Световой проем (полезное пространство):
Учитывайте, что из-за особенностей профиля и расположения петель, свободное пространство для доступа будет меньше внешних габаритов люка:
-
По горизонтали (ширина): проем уменьшается на 84 мм (с учетом профиля и выступа замков).
-
По вертикали (высота): проем уменьшается на 40 мм.
-
Люки серии ФР предназначены для установки в вертикальные стены и перегородки из кирпича, бетона или листовых материалов (гипсокартон).
1. Подготовка проема
-
В гипсокартоне: По периметру проема необходимо установить каркас из профиля CD. Для люков больших размеров рекомендуется использовать усиление из трубы (черная сталь).
-
В кирпиче/бетоне: Дополнительный каркас не требуется.
-
Важно: Люк должен иметь жесткую фиксацию с четырех сторон.
2. Фиксация люка в проеме
-
Установите люк в нишу строго в одной плоскости с поверхностью стены.
-
Закрепите раму с помощью саморезов или шурупов с дюбелями.
-
Используйте деревянные клинья для дополнительной фиксации рамы. Следите за отсутствием перекосов — рама должна сохранять идеальную геометрию.
-
Для повышения герметичности и звукоизоляции заполните зазоры между каркасом и стеной монтажной пеной.
3. Облицовка
-
Наклейте облицовочный материал на гипсоволоконную плиту дверцы, следуя инструкции производителя клея.
-
Облицовку люка ФР можно проводить как до, так и после финишной отделки основной стены.
Условия хранения и эксплуатации
-
Транспортировка: Только вертикально, длинной стороной к полу.
-
Климат: Температура от -20 до +70°C, влажность до 80%. Вне помещений — только под навесом.
-
Ограничения: Не хранить ближе 2 м от источников тепла. Избегать прямого попадания воды.
Предостережения и Безопасность
-
Открывание: Дверцу открывайте только присоской (одной или двумя), прикреплённой к гладкой плитке, небольшим усилием на себя.
-
Закрывание: Подведите дверцу к раме и двумя большими пальцами несильно нажмите одновременно справа и слева — дверца войдёт в фиксаторы.
-
Безопасность: Не оставляйте детей без присмотра при открытом люке! Конструкция тяжелая и имеет острые металлические выступы.
-
