Люк підлоговий «Економ Плюс»
Видимий підлоговий люк зі знімною кришкою для підвалів, льохів та технічних приміщень. Сталева конструкція товщиною 4 мм, рифлена поверхня, навантаження до 3 тонн. Гумовий ущільнювач по периметру. Підходить для вулиці та приміщень. Виготовляється під замовлення будь-якого розміру.
Основні характеристики
| Матеріал каркасу: | Чорна сталь 4 мм |
| Навантаження: | До 3 тонн |
Люк видимий підлоговий тип «Економ Плюс» — це надійний видимий підлоговий люк зі знімною кришкою для організації доступу в підвал, льох, цокольний поверх або технічне приміщення. На відміну від версії з амортизаторами, кришка тут повністю знімається — це робить конструкцію простішою та доступнішою за ціною при збереженні високої міцності.
Особливості конструкції

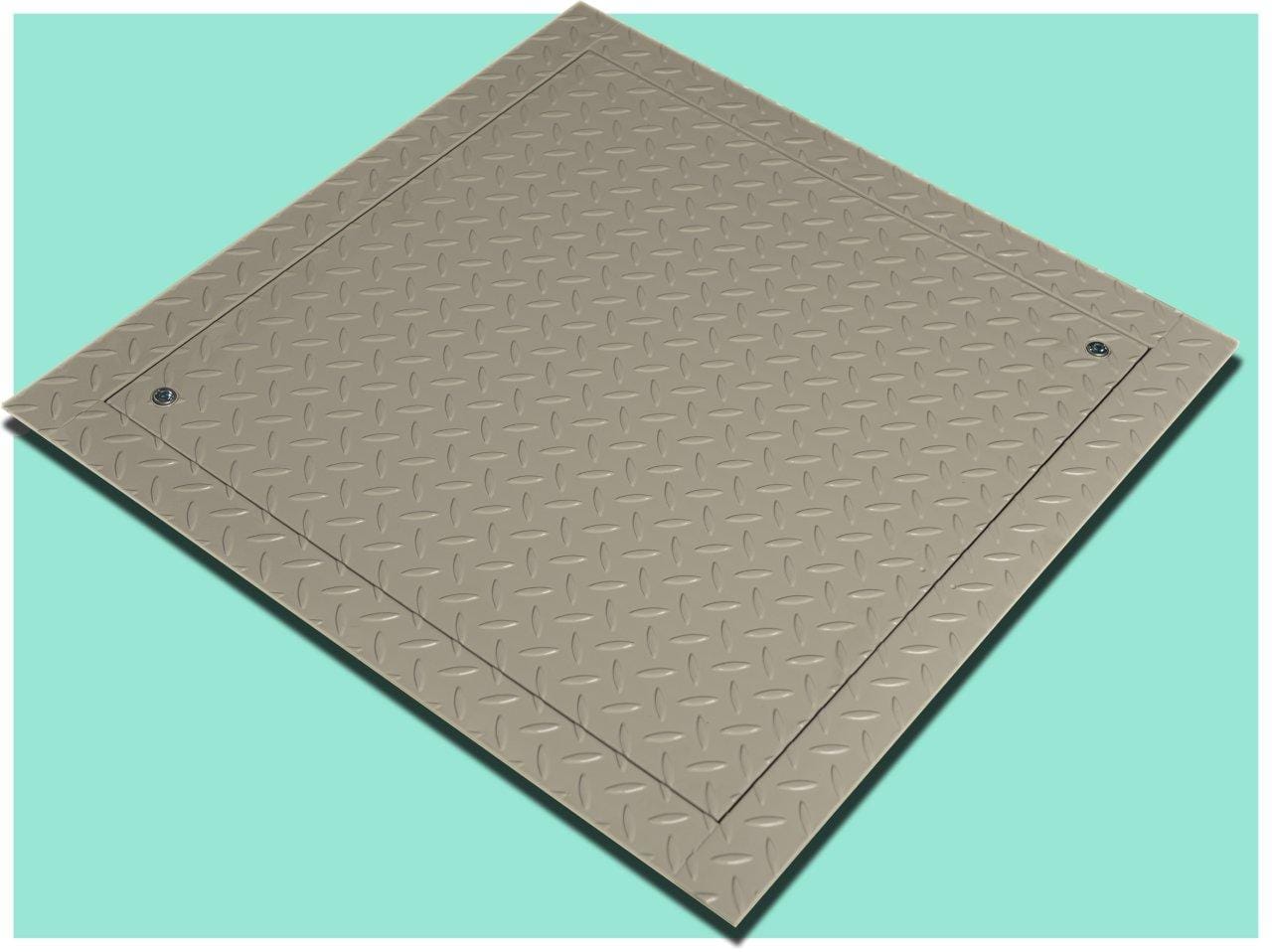

- Видимий тип: кришка виконана з рифленого сталевого листа 4 мм — видна зверху, не маскується під підлогове покриття.

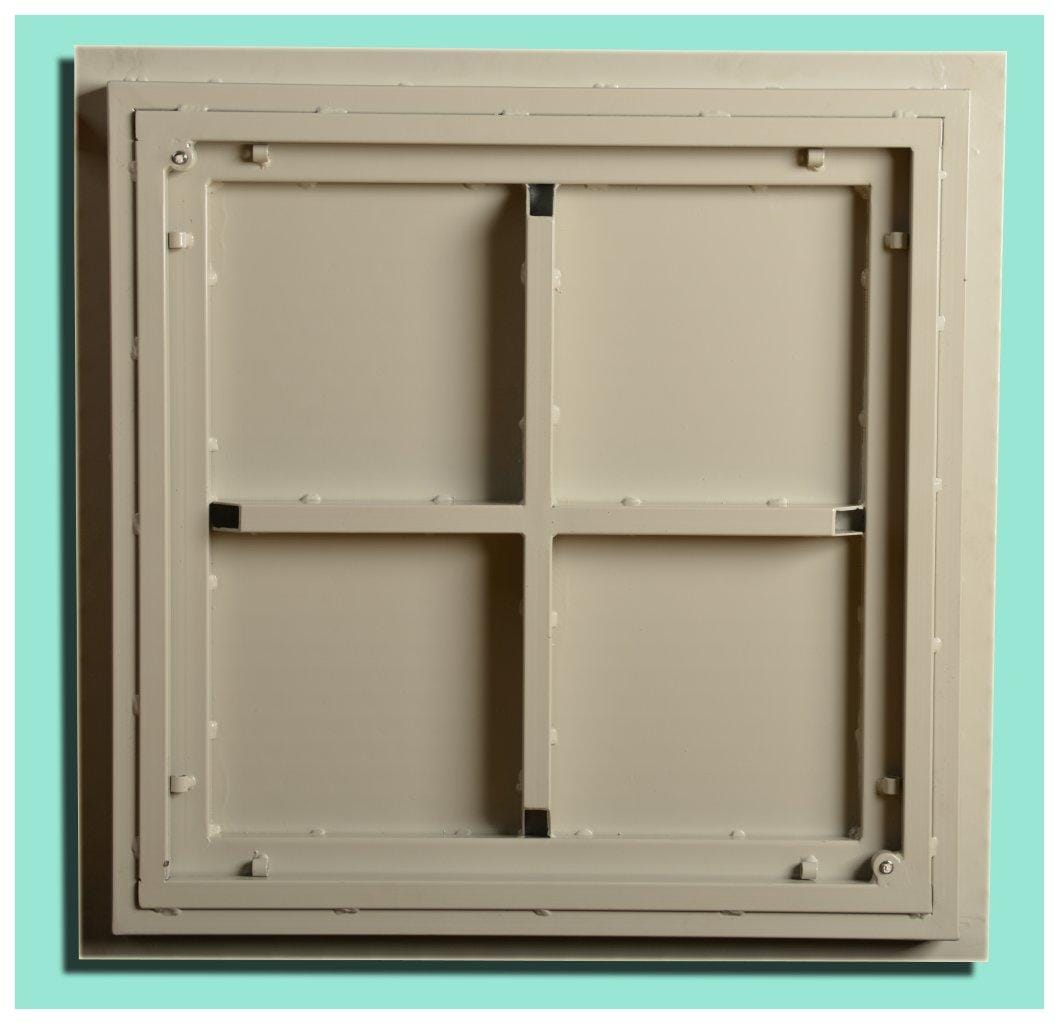

- Каркас рами і кришки: профільна квадратна труба 20×40 мм і 20×20 мм.
- Поверхня: сталевий профільний лист 4 мм з рифленням — виключає ковзання.
- Покриття: порошкова фарба у два шари (фарбування + лак). Можливе фарбування у будь-який колір по RAL.

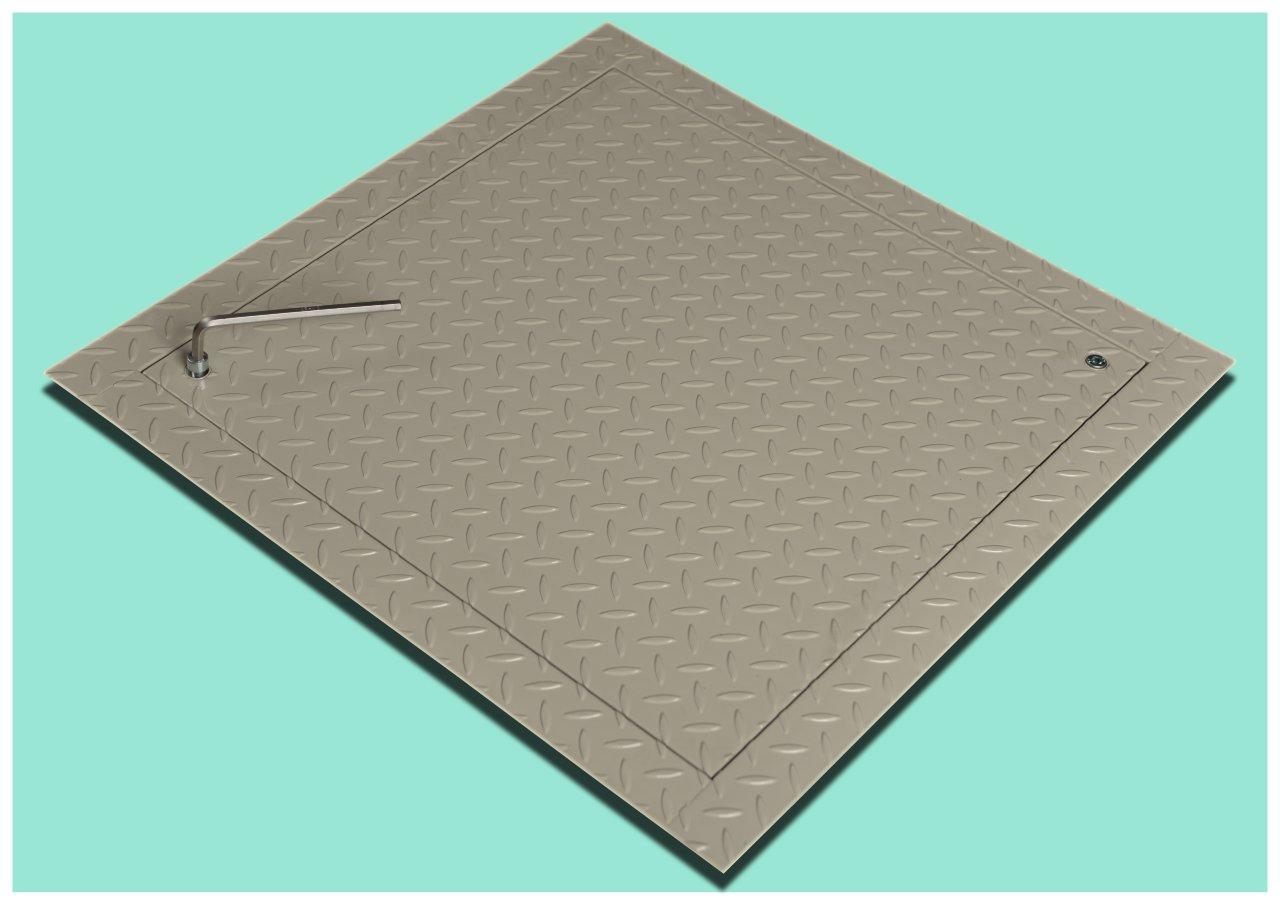

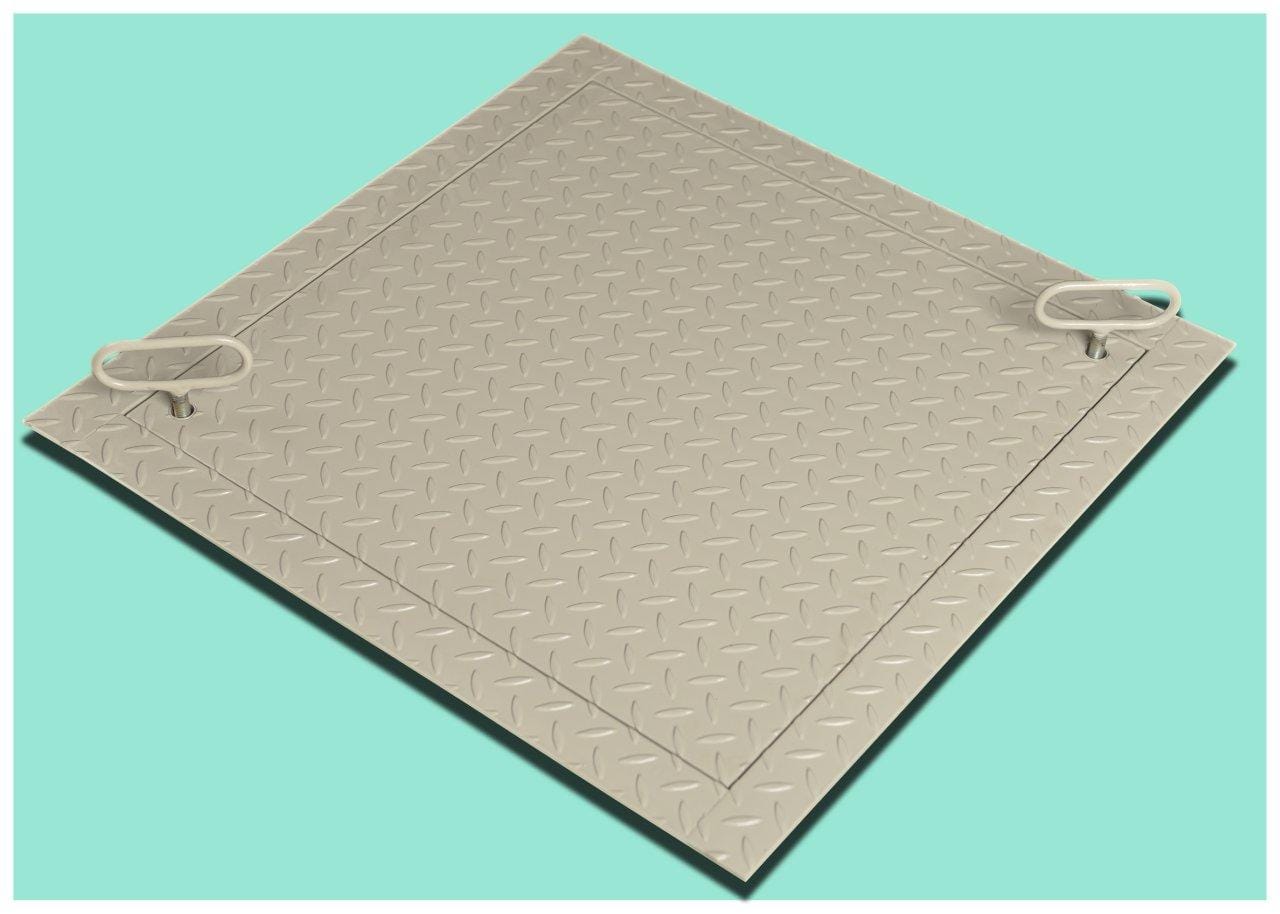

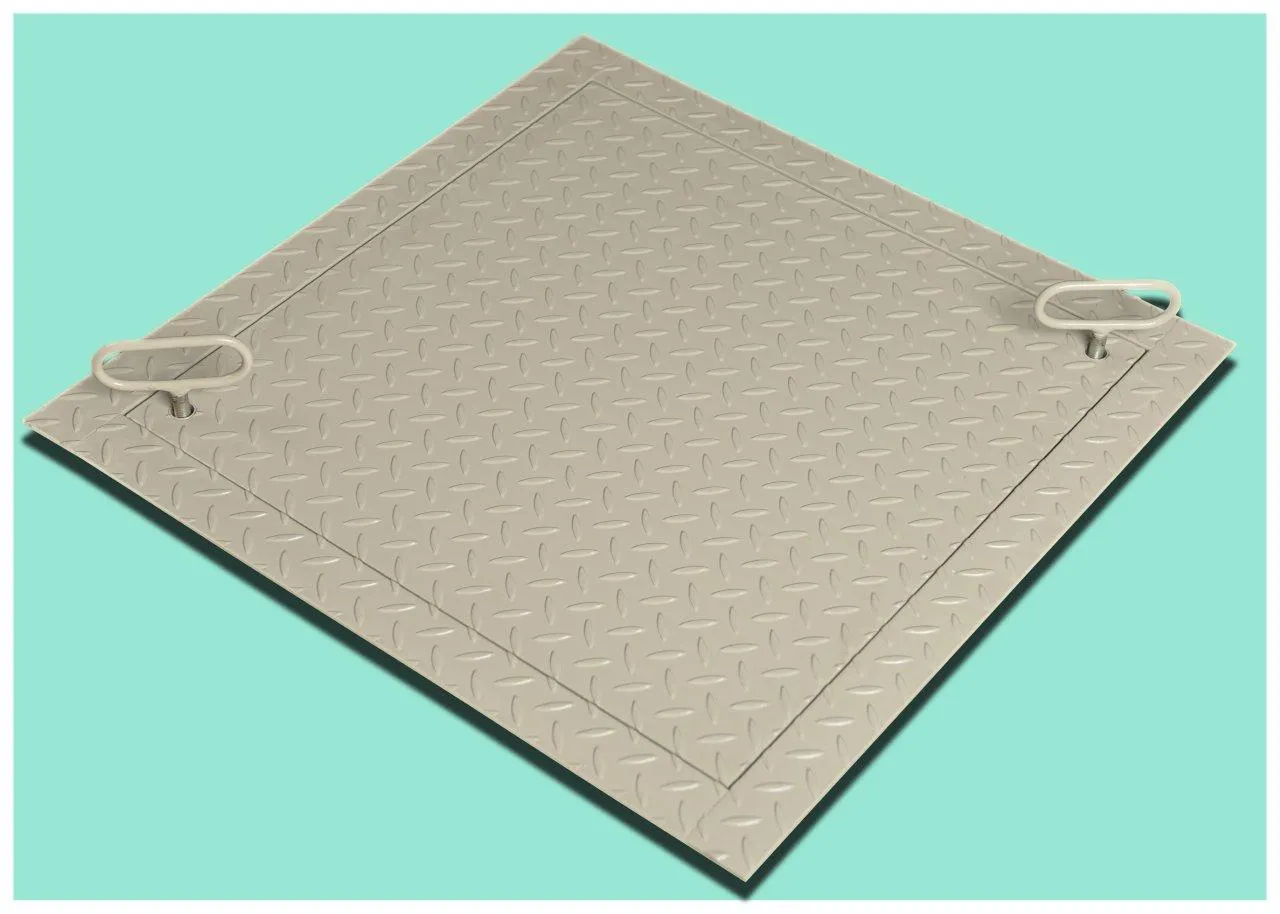

- Відкривання: кришка повністю знімна. Шестигранником викручуються заглушки → вкручуються знімні ручки (у комплекті) → кришка піднімається.
- Герметичність: гумовий ущільнювач по периметру — захист від вологи та запахів (не повна герметизація).
- Навантаження: до 3 тонн (залежно від розміру люка).
- Висота конструкції: 50 мм.
Переваги
- Проста і надійна конструкція без амортизаторів.
- Заглушки надійно фіксують кришку та запобігають випадковому відкриванню.
- Можливе цинкування гарячим способом (для люків до 1000 мм).
- Виготовлення будь-якого розміру кратно 1 мм. Термін виготовлення — 10 робочих днів.
Обмеження
- Не встановлюється в стіни — тільки в підлогу.
- Не є повністю герметичним.
- Не стійкий до агресивних хімічних середовищ (кислоти, хімічні випари).
Комплектація
Люк — 1 шт., знімні ручки — 1 шт., шестигранник, інструкція з монтажу — 1 шт., упаковка (гофрокартон + стрейч-плівка).
📐 Як підібрати розмір
При замовленні люка «Економ Плюс» вкажіть посадковий розмір (розмір отвору в підлозі). Інші розміри розраховуються автоматично:
- Чистий (світловий) отвір: посадковий розмір − 80 мм по кожній стороні.
- Габаритний розмір люка: посадковий розмір + 60 мм по кожній стороні.
- Висота конструкції: 50 мм.
Таблиця стандартних розмірів
| Посадковий розмір (Ш×Д) | Чистий отвір (Ш×Д) | Габарит люка (Ш×Д×Г) |
|---|---|---|
| 300×300 | 220×220 | 360×360×50 |
| 400×400 | 320×320 | 460×460×50 |
| 500×500 | 420×420 | 560×560×50 |
| 600×600 | 520×520 | 660×660×50 |
| 700×700 | 620×620 | 760×760×50 |
| 800×800 | 720×720 | 860×860×50 |
| 900×900 | 820×820 | 960×960×50 |
💡 Індивідуальне замовлення: Виготовляємо люки будь-якого розміру кратно 1 мм. Термін виготовлення — 7–20 робочих днів. Уточнюйте у менеджера.
🔧 Монтаж люка «Економ Плюс» (знімна кришка)
Люк встановлюється в заздалегідь підготовлений отвір у підлозі. Монтаж можливий до будь-яких горизонтальних міцних поверхонь: бетон, залізобетон, металеві конструкції — як всередині, так і зовні будівель.
Способи кріплення
- Анкерне кріплення: по периметру зовнішньої рами виконуються кріпильні отвори під анкери.
- Закладний варіант: до рами приварюються монтажні деталі для жорсткої фіксації в готовому отворі.
- Бетонування: рама бетонується в підлогу — найнадійніший варіант для вуличного встановлення.
Вимоги до отвору
- Поверхня має бути строго горизонтальною — перевіряйте рівнем.
- Отвір має відповідати посадковим розмірам люка.
- Для вуличного встановлення рекомендується бетонування або анкерне кріплення.
За бажанням наші спеціалісти виїдуть на об’єкт, знімуть розміри, виготовлять, доставлять і встановлять люк. Надаємо гарантію на виріб і монтаж.
Опції тип "Економ плюс"
| Розмір технологічного відвернення (посадковий) ШхД, мм | Розмір у світлі ШхД, мм | Габаритні розміри люка ШхДхГ, мм | Ціна, грн. БЕЗ ПДВ | |
|---|---|---|---|---|
| 300х300 | 220х220 | 360х360х 50 | 11 340,00 | |
| 400х400 | 320х320 | 460х460х 50 | 11 875,00 | |
| 500х500 | 420х420 | 560х560х 50 | 12 421,00 | |
| 600х600 | 520х520 | 660х660х 50 | 17 876,00 | |
| 700х700 | 620х620 | 760х760х 50 | 18 503,00 | |
| 800х800 | 720х720 | 860х860х 50 | 19 195,00 | |
| 900х900 | 820х820 | 960х960х 50 | 19 930,00 |
