Ревізійний люк під плитку монтують двома способами: у стіну з цегли або бетону раму кріплять саморізами через дюбелі та запінюють зазор, а в перегородку з гіпсокартону збирають підсилену нішу з профілю. В обох випадках раму виставляють врівень зі стіною з урахуванням товщини плитки та клею, розкладку плитки починають з дверцят, а шов закривають силіконом у колір затирки. Нижче розберемо обидва сценарії покроково на прикладі натискного люка «ФРН», який найчастіше ставлять у санвузли.

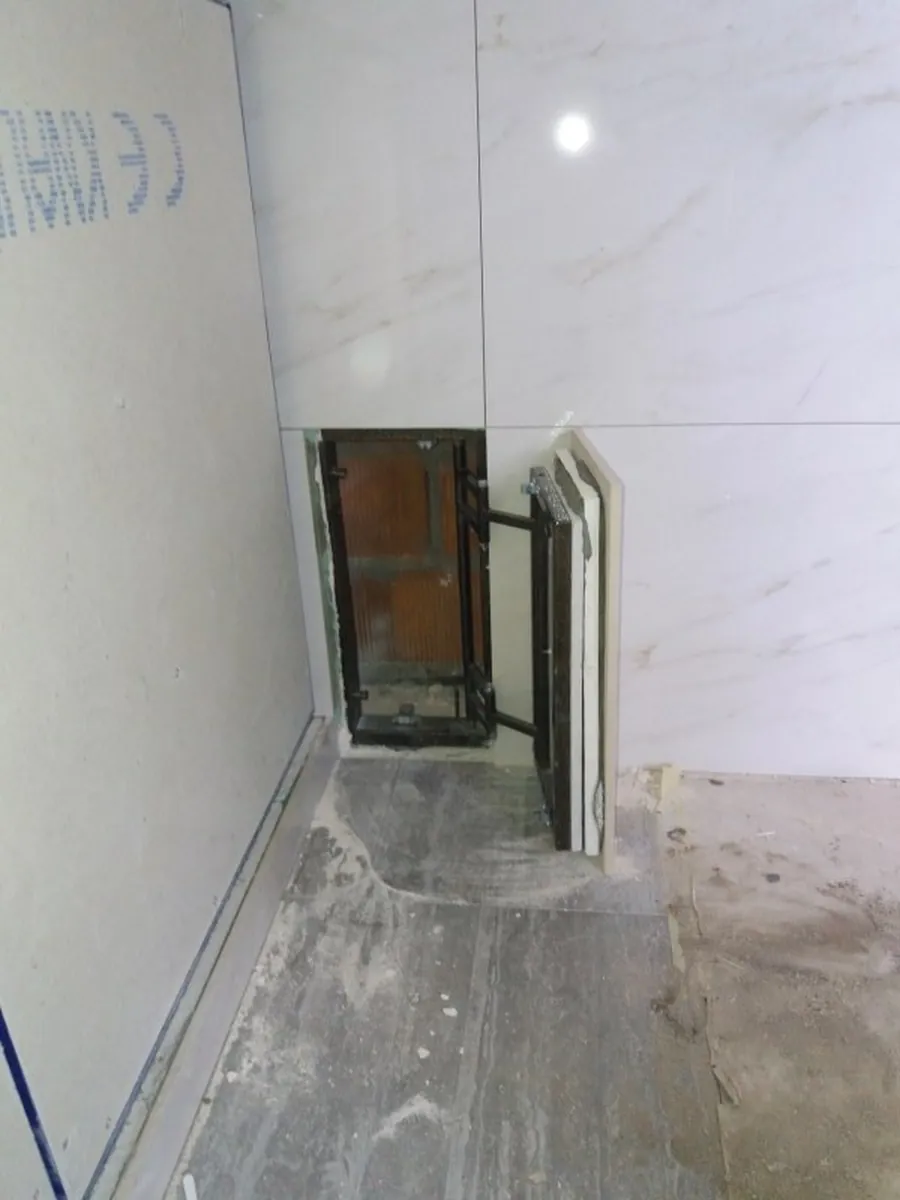

Встановлення ревізійного люка ФРН під плитку: відкриті дверцята з облицюванням і сталева рама у стіні

Покажу встановлення покроково: який люк узяти, як виставити раму, як закріпити її в цеглі та в гіпсокартоні, як облицювати дверцята плиткою і закласти шов.

Який люк ставити під плитку

Під плитку беруть натискний люк із фронтальним відкриванням. Модель «ФРН» відкривається натисканням долоні на дверцята, без ручок і петель назовні — це клікова система на німецьких защіпках Mini Latch. Щоб закрити, дверцята підводять до рами і дотискають до клацання.

Такий люк ставлять під структурну плитку, мозаїку та керамограніт, де не тримається присоска. Каркас у «ФРН» зі сталевої прямокутної труби з порошковим фарбуванням, петлі зсувні подвійні під велике навантаження. Якщо модель ще не обрали, подивіться розбір який тип і розмір люка обрати та картку натискного люка «ФРН» під плитку.

Чим моделі відрізняються

Модель Відкривання Під яку плитку
ФР Присоска Гладкий кахель, керамограніт
ФРН Натискний (клік) Структурна плитка, мозаїка, керамограніт
ФР-Д Подвійний зсув Великі та важкі дверцята
ФР-У Кутовий Зовнішні та внутрішні кути

Як підібрати розмір під плитку

Розмір люка підбирають під розкладку плитки, а не навпаки. Правило просте: плитка має бути більшою або рівною дверцятам люка, а приклеєна площа — не менше 60 % плитки. Оптимально, коли дверцята дорівнюють одній плитці або кратні кільком. Тоді шви дверцят ляжуть у загальну сітку, і люк зникне на стіні.

Що знадобиться

  • перфоратор або дриль, свердло під дюбель потрібного діаметра;
  • шуруповерт, саморізи та дюбелі (для гіпсокартону — саморізи по металу і сталеві кутики);
  • будівельний рівень і рулетка;
  • монтажна піна для зазору між рамою і стіною;
  • для монтажу в гіпсокартон — профіль CW і дерев’яний брус для підсилення;
  • еластичний плитковий клей або рідкі цвяхи для облицювання дверцят.

Перед початком зніміть дверцята з рами — так рама легше стає у проєм, а дверцята не заважають під час свердління.

Замір і підготовка проєму

Раму виставляють врівень зі стіною: лицьова площина дверцят має збігтися з площиною облицьованої стіни. Врахуйте товщину плитки та клейового шару, причому на дверцятах клею кладуть менше, ніж на основній стіні. Для «ФРН» додайте запас на хід натискного механізму — дверцятам потрібне місце, щоб утопитися і клацнути. Люк ставте замками вгору, так дверцята не провисають під власною вагою.

Монтаж у стіну з цегли, бетону або піноблоку

  1. Вставте раму в підготовлений проєм і виставте її врівень з урахуванням плитки та клею.
  2. Через монтажні отвори по периметру рами намітьте олівцем місця під дюбелі.
  3. Вийміть раму, просвердліть отвори і вставте дюбелі.
  4. Поверніть раму у проєм. Відкрийте дверцята і через отвори закрутіть саморізи в дюбелі, не перетягуючи.
  5. Заповніть зазор між рамою і стіною монтажною піною — вона фіксує раму і прибирає містки холоду та звуку.
  6. Закрийте дверцята і перевірте хід: відкривається натисканням легко, без затирань і перекосу.

Монтаж у перегородку з гіпсокартону

У листових стінах раму тримає каркас, тому його збирають заздалегідь і підсилюють.

  1. Зберіть несний каркас із профілю CW (50, 75 або 100) і виділіть нішу під люк.
  2. Профіль тонший за 0,55 мм підсиліть: вкладіть по периметру дерев’яний брус, а всі чотири кути проєму стягніть сталевими кутиками на саморізах. Зв’яжіть нішу з основним каркасом стіни.
  3. Перевірте геометрію: суміжні профілі під кутом 90°, діагоналі проєму рівні.
  4. Простежте, щоб у закритому положенні механізм і дверцята не впиралися в комунікації за люком.
  5. Зашийте каркас гіпсокартоном. Рама стає врівень з каркасом, а площина дверцят виступає за нього приблизно на 10 мм під плитку.
  6. Випиляйте проєм електролобзиком або ножівкою, закріпіть раму саморізами до профілю через монтажні отвори.
  7. Поставте дверцята і перевірте хід.

Облицювання дверцят плиткою

Розкладку плитки починайте з дверцят люка. Першу плитку клейте на закриті дверцята, а від неї ведіть вертикальну та горизонтальну розкладку по стіні. Тільки так шви збіжаться і люк стане повністю невидимим.

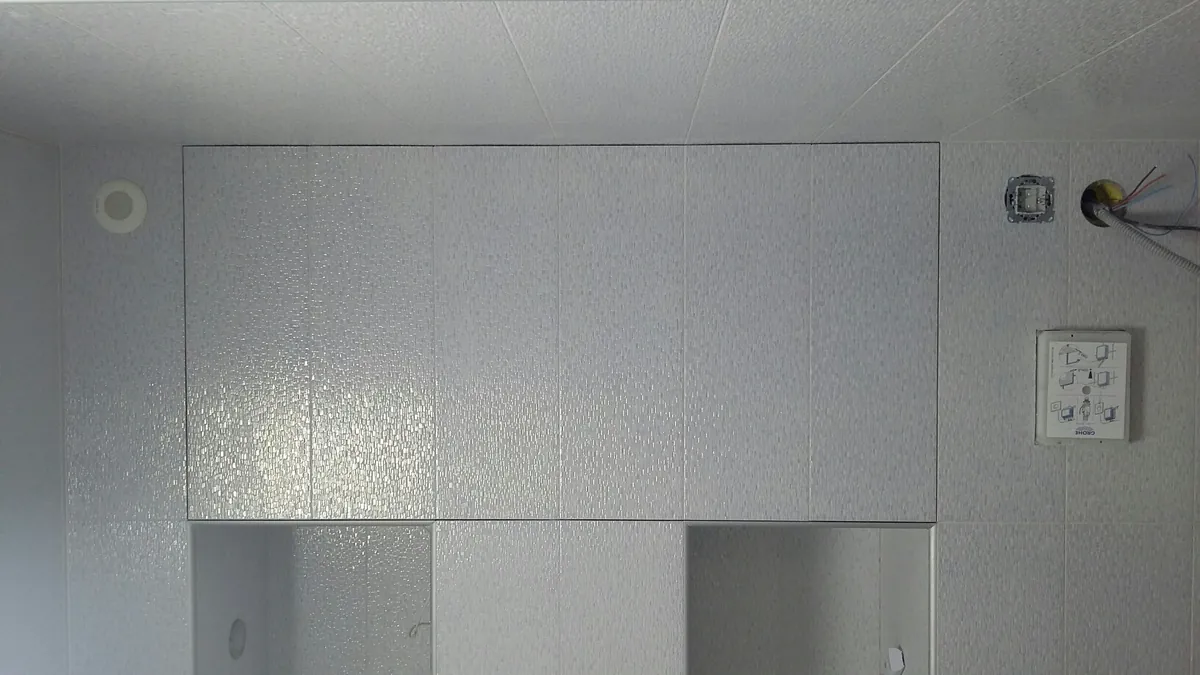

Ревізійний люк ФРН, облицьований плиткою, майже непомітний на стіні санвузла
  • Наносьте клей мінімум на 60 % площі плитки, шар тримайте таким, щоб натискні замки зберігали вільний хід.
  • Не пускайте клей у зазор між дверцятами і рамою та під плитку, що нависає.
  • Збоку і зверху плитка може виступати за дверцята до 5 см, знизу — врівень з дверцятами або трохи на раму, але не нижче рами.
  • Мозаїку виводьте за край дверцят не більше ніж на 1–2 мм.

Після облицювання відкрийте і закрийте дверцята для контролю. Хід м’який, замки клацають без зусилля — плитка лягла правильно.

Затирка та герметизація шва

Шов по периметру дверцят заповнюють еластичним силіконом у колір затирки, а не цементом: шов навколо люка деформаційний, цемент по ньому трісне. Як підібрати колір і вивести рівну лінію, розібрано у статті як затерти шов навколо ревізійного люка під плитку.

Часті помилки при встановленні

  • Розкладка не від дверцят. Шви дверцят не збіжаться із сіткою, і люк буде помітний. Першу плитку клейте на дверцята.
  • Перетягнули саморізи. Раму вигинає, дверцята перекошуються. Доводьте кріплення без зусилля.
  • Клей потрапив у зазор або під замки. Дверцята клинить. Тримайте зазор і защіпки чистими.
  • Замки знизу. Дверцята провисають, механізм працює гірше. Ставте люк замками вгору.
  • Розібрали люк або зняли защіпки. Дверцята провисають і заклинюють, гарантія на розібраний люк не діє.

Часті запитання

Чи можна встановити ревізійний люк під плитку самому?

Так. Монтаж у цеглу зводиться до свердління, кріплення рами на дюбелі та запінювання зазору. У гіпсокартоні додається збирання підсиленої ніші з профілю. Потрібен звичайний інструмент і акуратність при виставленні рами по глибині.

Який люк кращий під плитку — натискний чи на присосці?

Присоска (модель «ФР») працює по гладкому кахлю. Під структурну плитку, мозаїку та керамограніт, де присоска не тримається, беруть натискний «ФРН» із кліковою системою. Для санвузлів частіше ставлять натискний.

Як підібрати розмір люка під плитку?

Плитка має бути більшою або рівною дверцятам, приклеєна площа — не менше 60 % плитки. Ідеально, коли дверцята дорівнюють плитці або кратні кільком, тоді шви збігаються з розкладкою.

Чим клеїти плитку на дверцята люка?

Еластичним плитковим клеєм або рідкими цвяхами, мінімум на 60 % площі плитки, не заводячи клей у зазор і під натискні замки.

Чи можна поставити такий люк у підлогу?

Ні, настінний люк не розрахований на навантаження підлоги. Для підлоги беруть підсилену підлогову модель на амортизаторах — дивіться ревізійні підлогові люки.

Підібрати люк під ваш проєм: каталог люків-невидимок під плитку, натискний «ФРН» або надішліть розміри проєму — підкажемо модель і розрахуємо.
