Ревізійний люк для гіпсокартону обирають за конструкцією стіни чи стелі. Під один шар 12,5 мм ставлять прихований люк-невидимку «Стандарт», під подвійний шар і в капітальну нішу — «Короб», у стелю більшу за 1000×1000 мм — посилену модель на шпильках до перекриття, а під плитку на гіпсокартонній стіні — натискний «ФРН». ProfiLuki — виробник цих люків-невидимок у Києві з 2014 року, і монтаж «Стандарту» нижче показано за заводською інструкцією.
Який ревізійний люк обрати для гіпсокартону?
Модель залежить від конструкції: скільки шарів гіпсокартону, який проліт і що зверху — фарбування чи плитка. Таблиця — швидкий орієнтир, далі розбираємо кожен випадок детально.
| Конструкція | Модель | Чому |
|---|---|---|
| Один шар ГКЛ, ГКЛВ, ГВЛ, магнезит або ОСБ 12,5 мм, під фарбування чи шпалери | «Стандарт» | Монтажний бортик рами заходить за лист зсередини, кріпиться шурупами по периметру, від 1280 грн |
| Подвійний шар ГКЛ (2×12,5 мм) | «Короб» з виносом-«вухами» | «Стандарт» розрахований лише на один лист, виніс-«вуха» під замовлення додає 12,5 мм |
| Стеля з ГКЛ до 1000×1000 мм | «Короб» | Каркас із профілю CD або UD, глибина 65 мм, розмір 600×1200 мм завжди на складі |
| Стеля з ГКЛ більша за 1000×1000 мм | «Посилений» | Навантаження йде на перекриття через шпильки М8, а не на каркас стелі |
| Плитка на гіпсокартонній стіні | «ФРН» | Натискний механізм і підсилений каркас тримають вагу плитки, від 2281 грн |
Який люк ставити в один шар гіпсокартону під фарбування чи шпалери?
В один шар ГКЛ, ГКЛВ, ГВЛ, магнезиту чи ОСБ товщиною 12,5 мм ставлять люк прихованого монтажу «Стандарт». На лист іншої товщини він не розрахований, а під плитку не годиться: при відкриванні скалюється край плитки з боку петлі.

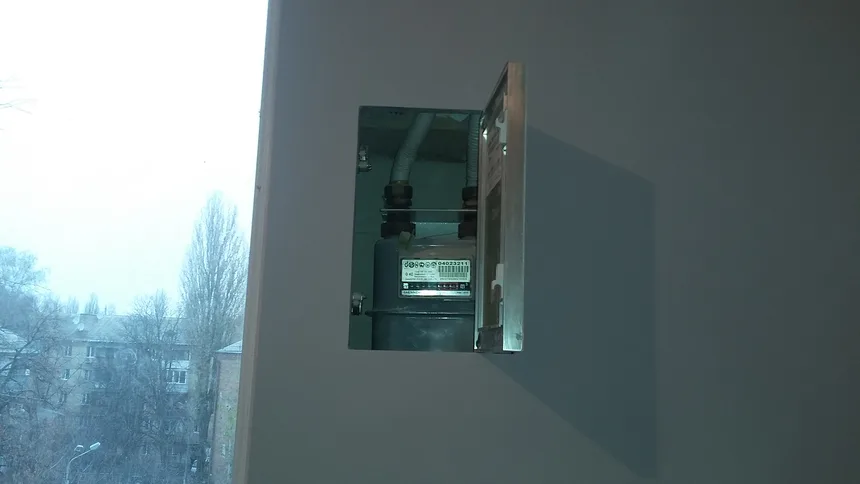

У дверцятах «Стандарту» — вологостійкий гіпсокартон Knauf 12,5 мм, натискні замки Hafele (Німеччина), кути рами зварені аргоновим зварюванням. Після оздоблення шов навколо дверцят — 1 мм, люк зникає в стіні чи стелі (у стелі дверцята відкриваються вниз). Бік відкривання обирають прямо під час монтажу, розвернувши люк на 180°.
Невеликі люки кріплять прямо до листа гіпсокартону без додаткових профілів. Для більших потрібен каркас: профілі стіни ставлять на відстані не менше 35 мм від рами (монтажному бортику потрібне місце) і не більше 100 мм від рами (інакше незакріплений край ГКЛ обламається). Глибина за листом — не менше 15 мм по периметру рами, а в зоні натискних замків — не менше 65 мм.
Зовнішній габарит рами на 55 мм більший за замовлений розмір дверцят: люк 200×200 мм займе в отворі 255×255 мм. Це варто врахувати біля кута стіни або поруч із профілем каркаса. На складі — типові розміри (200×200, 200×300, 300×300 мм та інші), під замовлення робимо будь-який розмір із точністю до 1 мм. Ціна — від 1280 грн.
«Стандарт» ставлять у стіну і в стелю. Назовні, в підлогу або з навантаженням на раму — не можна, конструкція рами для цього не розрахована.
Який люк потрібен для подвійного гіпсокартону (2×12,5 мм)?
Під подвійний шар ГКЛ «Стандарт» не підходить: рама розрахована лише на один лист. Для такої стіни беруть «Короб» у каркасі з профілю, а під подвійний шар на люк ставлять спеціальні «вуха» — виноси, які додатково виносять раму ще на 12,5 мм. Такий виніс робимо під замовлення.
Який люк обрати в стелю з гіпсокартону?
Оглядовий люк у гіпсокартонній стелі — це «Короб» розміром до 1000×1000 мм, розмір 600×1200 мм у нас завжди є на складі. До голого листа «Короб» кріпити не можна: потрібен периметр із профілю CD або UD товщиною металу не менше 0,55 мм, нішу роблять на 5 мм більшою за сам люк. Кріплять саморізами по металу в профіль, отвори під саморізи роззенковують. Глибина за листом — 65 мм, ціна — від 1280 грн.
Для стельового отвору більшого за 1000×1000 мм ставимо тільки посилену модель «Посилений». Таку вагу не можна передавати на каркас гіпсокартонної стелі — він для такого навантаження не розрахований. «Посилений» вішають на шпильки М8 прямо до перекриття, а гіпсокартон навколо кріплять тільки до профілю CD-60, не до рами люка. Для найбільших отворів робимо алюмінієвий каркас підсилення: люк приходить із заводу вже вмонтованим у цей каркас, і на об’єкті монтують одразу всю конструкцію цілком. Ціна «Посиленого» — під замовлення.
Який люк ставити під плитку на гіпсокартонній стіні?
Під плитку на стіні з гіпсокартону ставлять «ФРН» — натискний люк, який кріпиться до профілів каркаса стіни, а не до самого листа. У більшості випадків підходить саме «ФРН», а конкретний розрахунок каркаса залежить від ваги плитки.
За заводською інструкцією для «ФРН» у гіпсокартоні каркас підсилюють: профіль беруть не тонший за 0,55 мм, додають дерев’яний брус, а кути отвору стягують сталевими куточками. Дверцята виступають за каркас на товщину облицювання, а розкладку плитки починають саме з дверцят — тоді шви збіжаться і люк перестане бути помітним на стіні. Ціна «ФРН» — від 2281 грн. Монтаж рами і облицювання дверцят плиткою покроково розбирає стаття як встановити ревізійний люк під плитку.
Встановлення ревізійного люка «Стандарт» у гіпсокартон: покроково
Далі — монтаж «Стандарту» в один шар ГКЛ за заводською інструкцією ProfiLuki, крок за кроком із фото із заводської інструкції.
1. Розмітка. Отвір під люк розмічають рівнем і олівцем: межі майбутнього отвору і точки під кріплення рами.
2. Вирізаємо отвір. Електролобзиком випилюють отвір за розміром дверцят плюс 1–3 мм. Люк має входити в отвір вільно, без зусилля.
3. Заводимо раму по діагоналі. Раму заводять в отвір по діагоналі і вирівнюють на місці. Монтажний бортик завширшки 25,6 мм заходить за лист зсередини і в підсумку опиняється під гіпсокартоном і під шаром шпаклівки.
4. Кріпимо раму. З лицьового боку через ГКЛ у монтажний бортик закручують шурупи по всьому периметру з кроком не більше 150 мм. Крутять вручну або заздалегідь свердлять отвори трохи меншого діаметра, ніж шуруп, — інакше алюмінієву раму поведе.
Які помилки найчастіше бачимо на об’єктах?
На об’єктах повторюються одні й ті самі помилки — усі вони розібрані в заводській інструкції, але під час монтажу про них забувають.
- «Стандарт» ставлять під плитку. При відкриванні скалюється край плитки з боку петлі. Під плитку потрібен «ФРН», а не «Стандарт».
- «Стандарт» намагаються поставити в подвійний шар ГКЛ. Рама розрахована на один лист 12,5 мм. Для двох шарів потрібен «Короб» з виносом-«вухами».
- «Короб» кріплять прямо до листа гіпсокартону, без каркаса. Без периметра з профілю CD або UD рамі немає за що триматися.
- Профіль каркаса ставлять далі за 100 мм від рами «Стандарту» — або ближче за 35 мм. У першому випадку обламується незакріплений край ГКЛ, у другому — бортику рами нема куди лягти.
- За листом залишається менше 65 мм у зоні натискних замків. Без цього запасу натискним замкам «Стандарту» не вистачить ходу, і дверцята не відкриються як слід.
- Великий стельовий люк вішають на каркас стелі, а не на перекриття. Гіпсокартонний каркас стелі не тримає таку вагу — навантаження бере на себе шпильки М8 у «Посиленому».
Як оздобити люк «Стандарт» під фарбування чи шпалери
Оздоблення «Стандарту» під фарбування чи шпалери — окрема тема, детально розібрана у статті люк-невидимка під фарбування: як обрати і встановити. Коротко, що важливо на цьому етапі:
- шпаклівка, ґрунт і фарба не повинні потрапити в зазор між дверцятами і рамою — інакше дверцята заклинить;
- щілину між рамою і стіною спочатку заповнюють герметиком, потім шпаклюють зверху;
- ґрунт глибокого проникнення наносять тонкими шарами, а не одним товстим;
- фінішну шпаклівку кладуть тонким шаром, не виходячи за кромку профілю рами;
- після висихання кожного шару фарби дверцята відкривають і перевіряють хід;
- під шпалери — та сама логіка, тільки без товстого шару клею біля самого зазору.
Які є додаткові опції?
За запитом до люків додаємо: гумовий ущільнювач для пило- і шумоізоляції, замок із ключем для громадських приміщень, знімні дверцята замість петлі — якщо в кутку немає місця для повороту, і двостулкову конструкцію — якщо ширина отвору більша за 600 мм.
Часті запитання
Який люк ставити в гіпсокартон під фарбування?
В один шар ГКЛ, ГКЛВ, ГВЛ, магнезиту чи ОСБ 12,5 мм під фарбування чи шпалери ставлять люк-невидимку «Стандарт». Дверцята з вологостійкого гіпсокартону Knauf шпаклюють і фарбують разом зі стіною.
Чи можна поставити люк-невидимку під плитку в гіпсокартонній стіні?
«Стандарт» під плитку не ставлять — при відкриванні скалюється край плитки біля петлі. Під плитку на гіпсокартонній стіні беруть натискний «ФРН», який кріпиться до підсиленого каркаса з профілю.
Як встановити люк у гіпсокартон своїми руками?
Отвір розмічають рівнем за розміром дверцят плюс 1–3 мм, вирізають лобзиком, раму заводять в отвір по діагоналі і вирівнюють, потім кріплять шурупами крізь лист у монтажний бортик із кроком не більше 150 мм.
Який люк потрібен для подвійного гіпсокартону?
«Стандарт» розрахований лише на один лист 12,5 мм. Для подвійного шару ГКЛ (2×12,5 мм) беруть «Короб» з виносом-«вухами» під замовлення — він додає рамі ще 12,5 мм.
Який розмір люка можна поставити в стелю з гіпсокартону?
«Короб» — до 1000×1000 мм, розмір 600×1200 мм завжди на складі. Для отвору більшого за 1000×1000 мм потрібен «Посилений»: він вішається на шпильки М8 до перекриття, а не на каркас стелі.
Лючок для гіпсокартону і ревізійний люк — це одне й те саме?
Так. Лючком зазвичай називають невеликий ревізійний люк, 200×200 або 300×300 мм, для доступу до крана чи лічильника. Для гіпсокартону під фарбування це той самий «Стандарт»: такі розміри є на складі, ціна від 1280 грн.
Скільки коштує люк-невидимка в гіпсокартон?
«Стандарт» і «Короб» — від 1280 грн, «ФРН» під плитку — від 2281 грн. Ціна «Посиленого» для великих стельових отворів — під замовлення, залежить від розміру.
Підібрати модель під вашу конструкцію: каталог люків-невидимок під фарбування і шпалери, люк «ФРН» під плитку або ревізійні люки для стелі. Не впевнені, яка модель підійде під вашу стіну чи стелю? Напишіть розміри ніші — підберемо.
