Люк-невидимка під фарбування: як вибрати та встановити

Відкрити ревізійний люк у стіні або стелі — і не побачити його після ремонту. Саме так працює люк-невидимка: його стулка зроблена з вологостійкого гіпсокартону (ГКЛ), тому її шпаклюють, фарбують або оклеюють шпалерами разом зі стіною. Шви заробляють, поверхню вирівнюють — і люк розчиняється у оздобленні. Це і є сенс слів «під фарбування».

На цій сторінці — повний розбір: які моделі бувають, куди їх ставлять, як монтують і як правильно оздоблюють. Монтаж описано за нашою заводською інструкцією — ми самі виробляємо ці люки-невидимки. Якщо шукаєте конкретні вироби — в нашому каталозі зібрані люки-невидимки під фарбування трьох типів під різні задачі.

Що таке люк-невидимка скритого монтажу

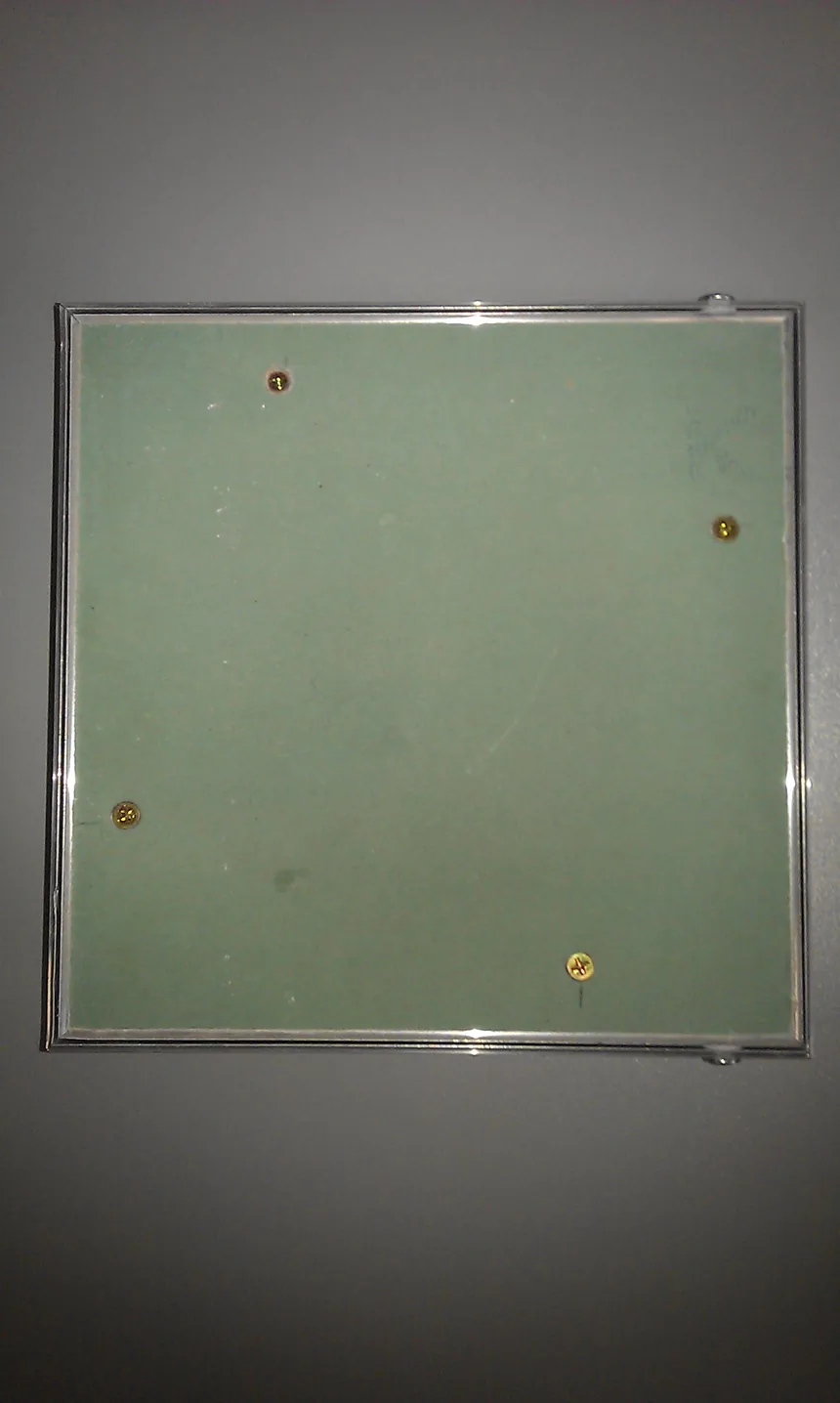

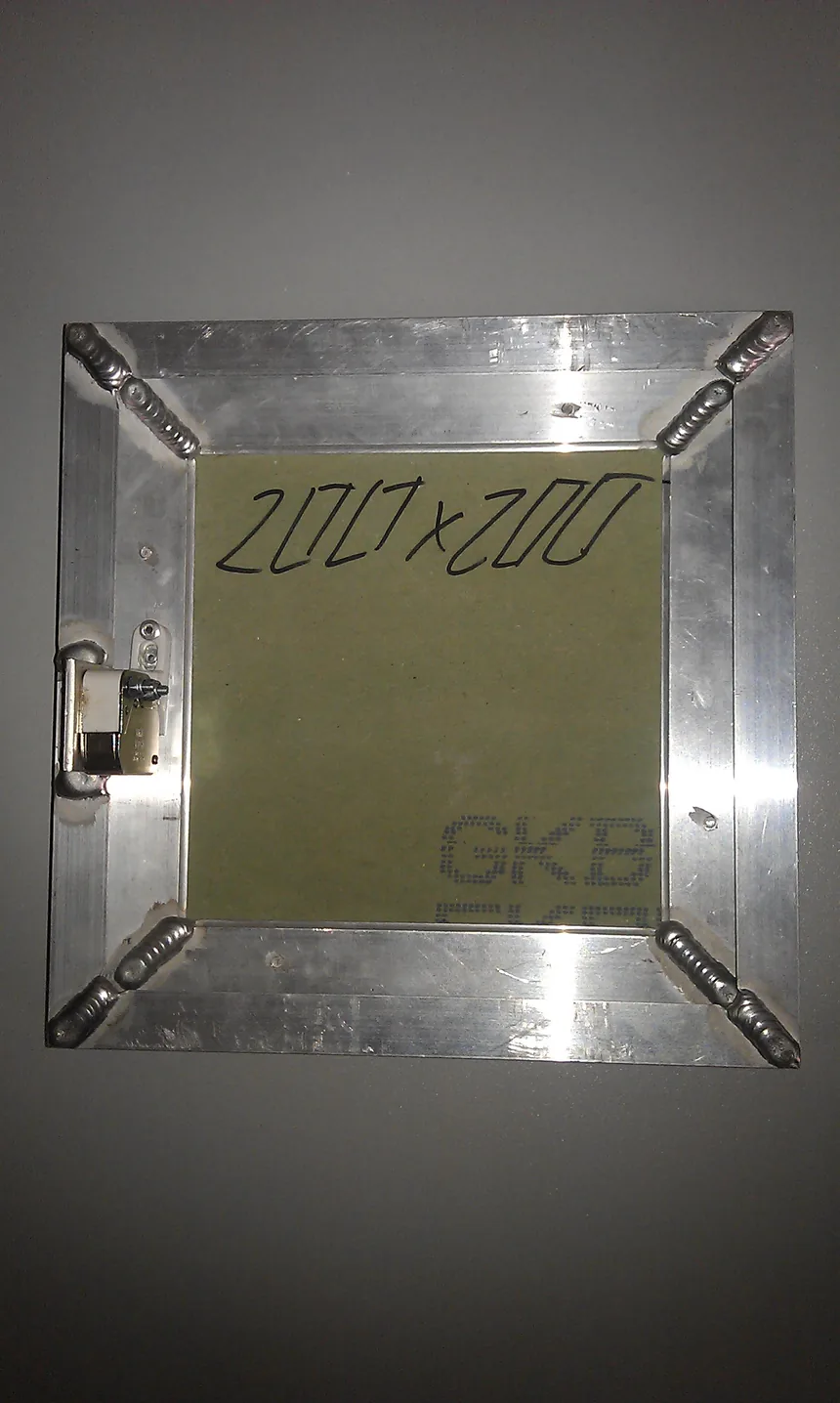

Люк скритого монтажу — це ревізійний люк, який після оздоблення не виявляє себе візуально. Рама залишається у прорізі, а стулка — з вологостійкого ГКЛ — перекриває проріз врівень зі стіною або стелею. Після шпаклювання та фарбування на поверхні немає ніякого коробу, рамки чи видимого стику.

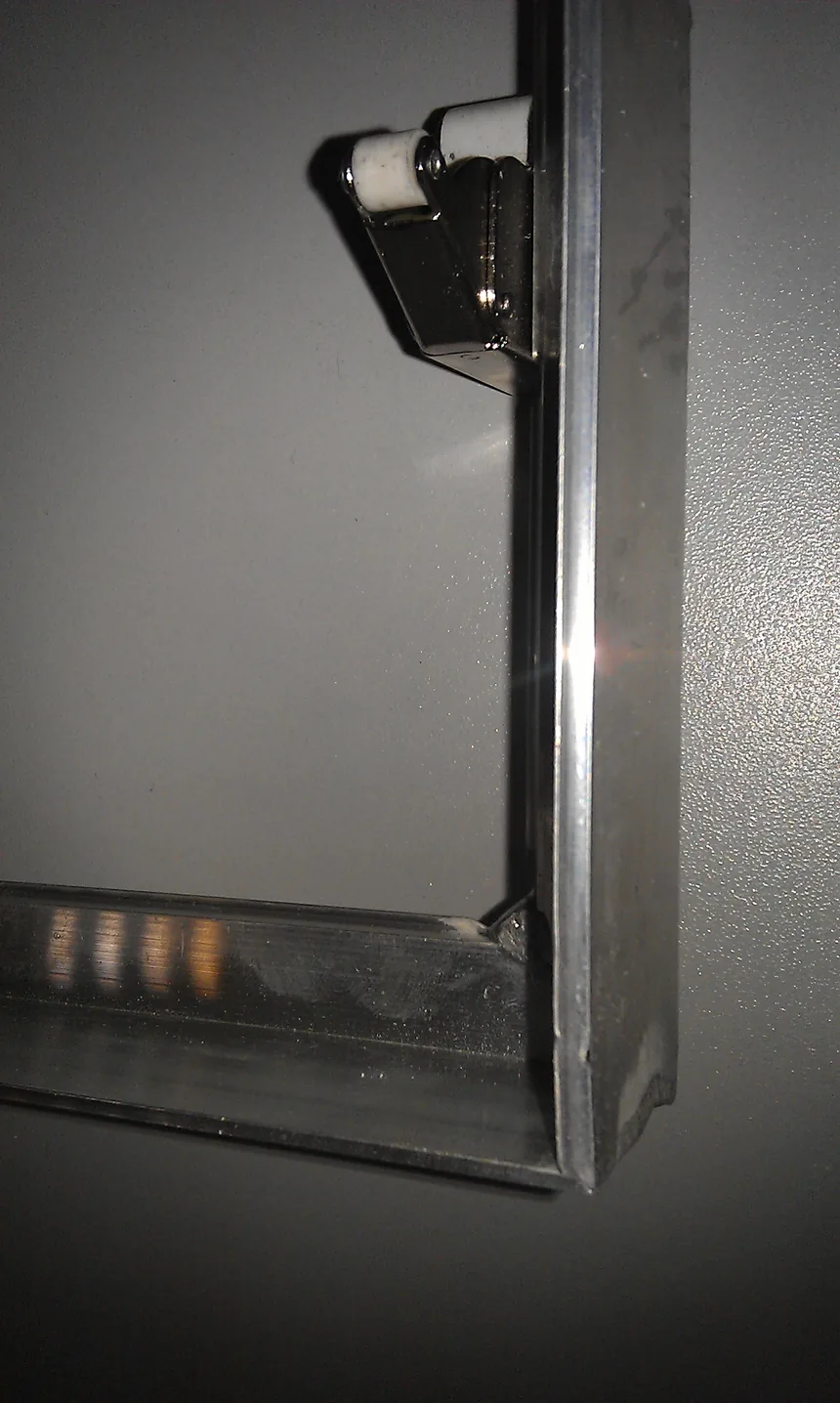

Стулку тримає закритою засувка-фіксатор. Натиснув — стулка відкрилась, дала доступ до труб, кабелів або лічильника. Закрив — знову стіна.

Чому саме ГКЛ. Гіпсокартон шпаклюється, фарбується і ріжеться так само, як при звичайному ремонті. Майстер не робить нічого особливого: наносить шпаклівку на стулку разом з іншою стіною, шліфує, фарбує. Поверхня виходить єдиною.

Всі люки-невидимки під фарбування в нашому каталозі постачаються з вже вставленою ГКЛ-стулкою.

Куди ставлять люк-невидимку: стіни, гіпсокартон, стеля, під шпалери

Лючок скритого монтажу ставлять скрізь, де є приховані комунікації і потрібен періодичний доступ до них:

• Гіпсокартонні перегородки — найчастіше місце. Люк монтують у каркасну стіну з ГКЛ.
• Капітальні стіни — цегла, газоблок, пінобетон, бетон, залізобетон. Люк вставляють у готовий проріз і кріплять до стіни через дюбелі.
• Підвісні стелі — доступ до стельових комунікацій, труб або вентиляції. Для стелі потрібен посилений люк з окремим способом кріплення.
• Під шпалери — замість фарбування на стулку клеять шпалери. Технологія та сама: ГКЛ-стулку оклеюють разом з іншою стіною, стик не видно.

Люк під шпалери потребує трохи більшої уваги до зазору рама–стулка: клей не повинен потрапити в щілину і застигнути там.

Які бувають люки-невидимки під фарбування

В нашому каталозі три моделі. Вони різняться конструкцією рами і типом монтажу.

Короб — універсальна модель

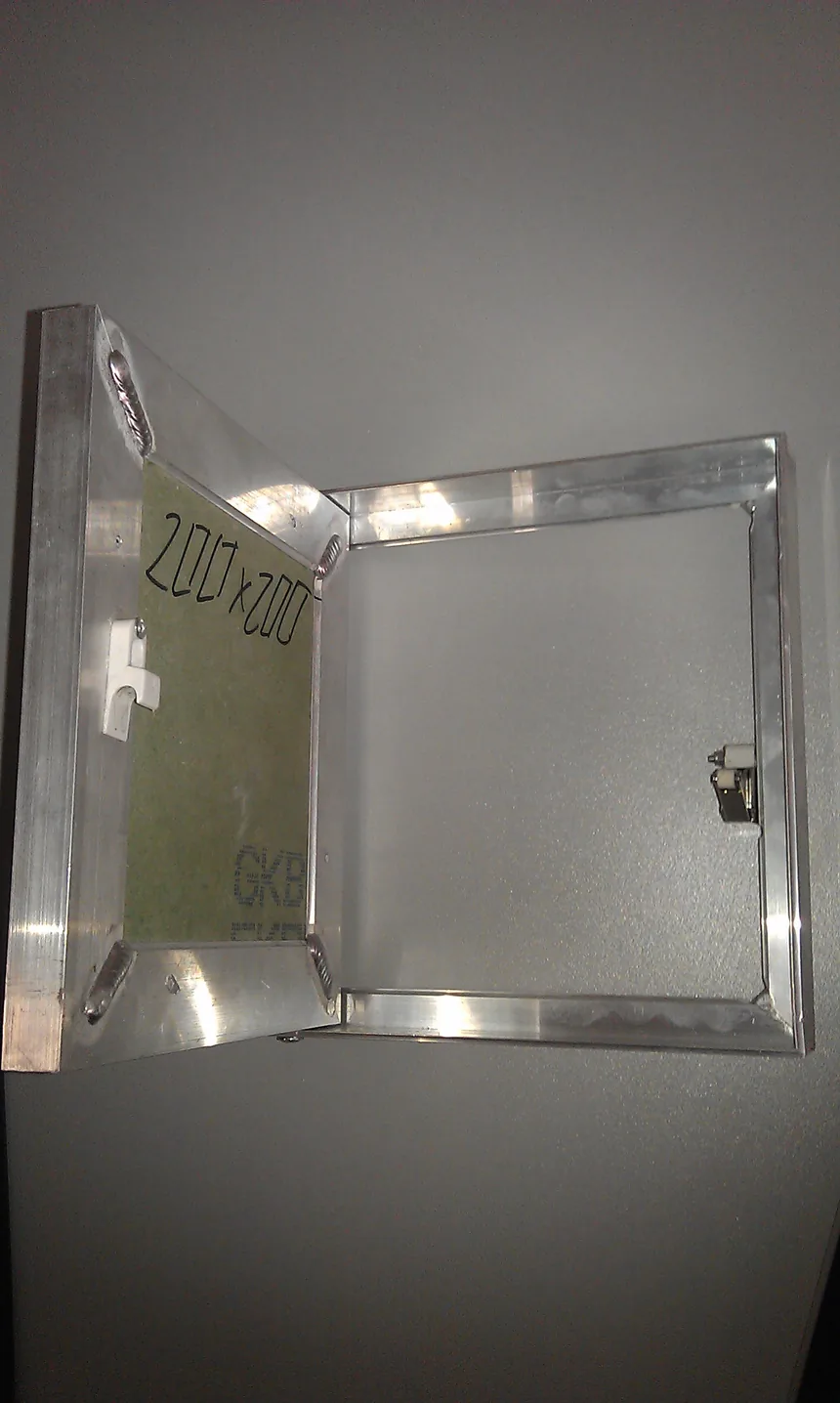

Модель Короб підходить для обох типів монтажу: в перегородки з ГКЛ та у капітальні стіни (цегла, бетон, газоблок, пінобетон, залізобетон). Якщо не впевнені, яка у вас стіна або плануєте ставити в різні поверхні — беріть Короб.

Стандарт — тільки ГКЛ

Модель Стандарт призначена для перегородок з листових матеріалів: ГКЛ, ГКЛВ, ГВЛ. Кріпиться до металевого каркасу — до профілів. У капітальну стіну не ставлять.

Посилений — для стель і великих розмірів

Модель Посилений монтують у підвісну стелю з ГКЛ. Алюмінієвий каркас 30×30×2 мм вішають на шпильки М8, які йдуть у перекриття. Конструкція тримає люк горизонтально без провисання навіть при великій площі стулки.

Як вибрати розмір люка-невидимки

Розмір люка-невидимки підбирають під ревізійний вузол, до якого потрібен доступ. Правило просте: стулка повинна відкриватися так, щоб рука вільно діставала до засувки, лічильника або з’єднання труби. Типова помилка — взяти люк «впритул» по вузлу: його незручно обслуговувати через тісний проріз.

Запас по кожній стороні 10–15 см від краю вузла до краю прорізу — робочий мінімум. Для лічильників і складних вузлів краще більше.

Повний асортимент типорозмірів — в категорії люків-невидимок. Якщо не можете визначитися — напишіть нам розміри ніші, підберемо.

Як встановити люк-невидимку під фарбування

Монтаж і установка люка скритого монтажу залежать від типу поверхні. Два принципово різних способи.

Кріплення до профілів (гіпсокартон, стеля)

Цей спосіб для моделей Стандарт і Короб у ГКЛ-перегородках, а також для Посиленого у підвісних стелях.

Для Стандарт і Короб у перегородці:

• Зібрати каркас ніші з профілю товщиною металу не менше 0,55 мм. Профіль — по всіх чотирьох сторонах, жорстко пов’язаний з каркасом стіни. Кути 90°, різниця діагоналей — нуль.
• Відстань від рами люка до напрямних профілів: мінімум 35 мм (кут рами лягає на ГКЛ, йому потрібно 30 мм), максимум 100 мм (інакше незакріплений край ГКЛ зламається).
• Якщо люк потрапляє на цільний аркуш гіпсокартону: розмітити рівнем і олівцем, вирізати лобзиком отвір по розміру люка плюс 1–3 мм. Люк повинен входити вільно.
• Завести люк по діагоналі в отвір, вирівняти. Кріпити шурупами шуруповертом, крок між шурупами — не більше 150 мм.
• Зашити ГКЛ навколо, нанести стартовий шар шпаклівки, дати висохнути — і тільки потім вставляти люк у вже зашпакльовану нішу. Отвори в рамі через ~100 мм, зенкувати під потай; прибрати залишки шпаклівки з прорізу.

Люк площею менше 0,4 м² можна кріпити без допоміжних профілів.

Для Посиленого у підвісній стелі:

• На алюмінієвому каркасі (квадратна труба 30×30×2 мм) розмітити місця шпильок: 4 шпильки М8 по краях, ближче до кутів. Якщо сторона люка довша за 600 мм — додаткові шпильки з кроком не рідше 600 мм.
• Просвердлити наскрізні отвори під шпильки: Ø8,5 мм у верхній частині труби, Ø20 мм у нижній, на одній осі.
• У перекритті просвердлити отвори на тій же осі, встановити розпірні втулки М8. Вкрутити шпильки М8.
• Повісити люк на шпильки, гайками і шайбами виставити горизонтально, зафіксувати. Зайвий кінець шпильки відрізати ножівкою по металу.
• По периметру змонтувати несучий профіль CD-60 з усіх чотирьох сторін, пов’язати з каркасом стелі.
• Зашити навколо ГКЛ. Важливо: саморізи в ГКЛ кріпити тільки до профілю CD-60. Кріпити ГКЛ до алюмінієвого каркасу люка і передавати навантаження на конструкцію люка — заборонено.

Монтаж у готовий отвір (цегла, газоблок, бетон)

Цей спосіб для моделі Короб у капітальних стінах.

• Вирівняти проріз по периметру.
• Вставити люк у нішу, виставити в рівень зі стіною.
• Просвердлити отвори в рамі з кроком близько 100 мм (не менше двох саморізів на кожну сторону). Отвори свердлять на мінімальній відстані від внутрішньої сторони полиці — інакше головка самореза заважатиме відкриванню стулки.
• Через отвори намітити центри на стіні, просвердлити під дюбелі Ø6,8 мм.
• Закріпити саморізами через раму в дюбелі.
• Затягувати обережно, без зусилля: рама не повинна деформуватися. Зазор рама–стулка по всьому периметру — 1 мм.
• Перевірити: зазори рівномірні, діагоналі рівні, стулка відкривається без затирання і не виступає за площину стіни.

Оздоблення під фарбування та шпалери

Правило одне, і його порушення псує люк: шпаклівка, грунтовка, фарба і клей не повинні потрапити і застигнути в зазорі між стулкою і рамою. Потрапили — стулку заклинить. Люк доведеться розбирати.

Порядок робіт:

• Заповнити щілину між стіною і рамою шпаклівкою. Спочатку можна нанести акриловий або силіконовий герметик, дати застигнути, потім шпаклювати зверху.
• Грунтовку глибокого проникнення наносити тонкими шарами. Товстий мокрий шар розмочить ГКЛ.
• Фінішна шпаклівка тонким шаром, не виходячи за кромку профілю рами. Або — шпалери без товстого шару клею.
• Видалити залишки шпаклівки або клею з щілини стулка–рама до застигання.
• Після висихання зашліфувати стулку і периметр абразивною сіткою або шкуркою.
• Фарбувати тонкими шарами. Після висихання кожного шару перевіряти відкривання.

Для Посиленого у стелі: після шпаклювання відразу повністю відкрити стулку, поки склад не застиг у швах.

Часті помилки при встановленні люка-невидимки

• Каркас без жорсткого зв’язку зі стіною. Профіль «гуляє» — люк перекошується після висихання шпаклівки. Каркас повинен бути жорстко пов’язаний з несучою конструкцією по всіх чотирьох сторонах.
• Відстань до профілю менше 35 мм. Кут рами не ляже на ГКЛ — люк провалиться або встане криво.
• Шпаклівка в зазорі стулка–рама. Після висихання стулку не відкрити. Стежити за зазором на кожному етапі оздоблення.
• Тугя затяжка саморізів у капітальній стіні. Рама деформується, зазор 1 мм зникає, стулка затирає. Затягувати до посадки, не перетягувати.
• ГКЛ прикручений до алюмінієвого каркасу Посиленого. Це передає навантаження стельового обшиття на люк. Саморізи — тільки в профіль CD-60.
• Люк поставили до шпаклювання ніші. Правильний порядок для ГКЛ: спочатку стартовий шар, висихання, потім люк.

FAQ

Чи потрібно запінювати люк монтажною піною?
У капітальну стіну — ні. Раму кріплять саморізами через дюбелі Ø6,8 мм. Піна не дає потрібної жорсткості кріплення і може деформувати раму при розширенні.

Який має бути зазор між стулкою і рамою?
1 мм по всьому периметру. Цей зазор зберігає можливість відкривання після оздоблення. Стежити за ним при затяжці саморізів у капстіні та при нанесенні шпаклівки.

Чим Короб відрізняється від Стандарту та Посиленого?
Короб — універсальний: ставиться і в ГКЛ, і у капітальні стіни (цегла, бетон, газоблок). Стандарт — тільки в ГКЛ-перегородки, до профілів. Посилений — тільки в підвісні стелі, кріпиться на шпильки М8 у перекриття.

Чи можна оклеїти стулку шпалерами замість фарбування?
Так. Клей наносять тонким шаром, зайве видаляють із зазору рама–стулка до висихання. Технологія та сама, що під фарбування, тільки фінішний матеріал інший.

Як правильно вибрати розмір?
Орієнтуйтесь на те, що потрібно обслуговувати всередині: рука повинна діставати до засувки або з’єднання. Запас від краю вузла до краю прорізу — 10–15 см з кожного боку. Типорозміри дивіться у каталозі.

Підібрати люк-невидимку під фарбування

Всі три моделі — у каталозі люків-невидимок під фарбування. Фільтруйте за розміром, дивіться картки товарів з фото. Якщо не впевнені, яка модель підійде для вашої стіни або який розмір взяти — напишіть нам: підберемо за параметрами ніші.
